Aplikace počítačového vidění při detekci vad reflexních povrchů

V průmyslové automatizované kontrole kvality je strojové vidění klíčovou technologií pro detekci vad na odrazivých površích (např. kov, sklo, leštěný plast) díky vysoké účinnosti, přesnosti a opakovatelnosti. Tyto produkty se široce používají v automobilovém, elektronickém a precizním strojírenském průmyslu, kde povrchové vady přímo ovlivňují kvalitu a životnost výrobků. Odrazivé povrchy však způsobují silné odrazy (speculární reflexi), což představuje velkou výzvu pro detekci; potlačení odrazů za účelem přesné identifikace vad je klíčové pro zlepšení výkonu detekce.

1. Běžné vady při detekci odrazivých povrchů

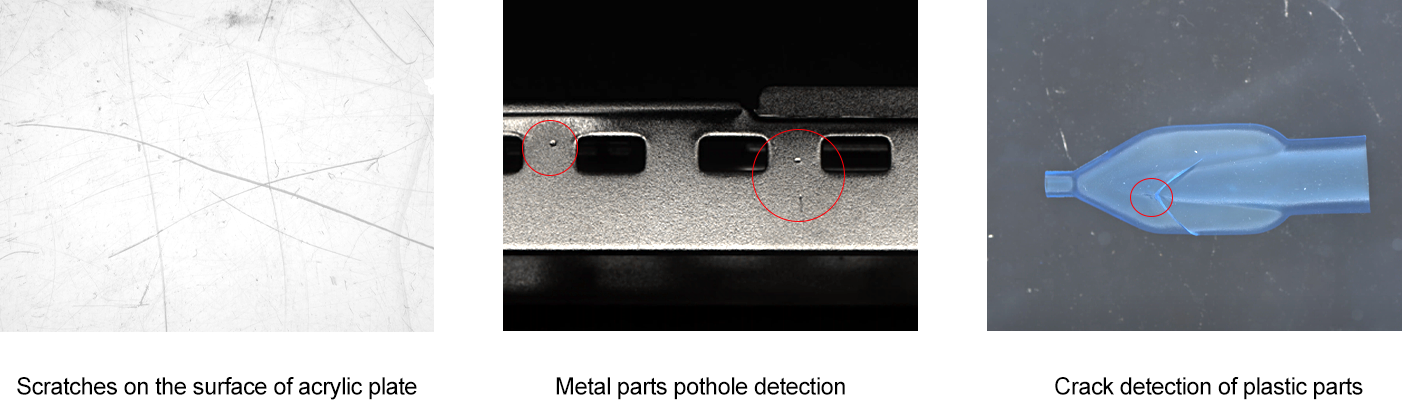

Odrazivé povrchy jsou citlivé na poškození a kontaminaci; mezi běžné vady patří:

Rýhy: Hluboké rýhy (způsobené mechanickým třením, viditelné) a mělké rýhy (způsobené kontaktem s tvrdými částicemi, jemné, avšak škodlivé pro trvanlivost).

Jamky/vypoukliny: Vznikají kvůli materiálovým vadám nebo nárazu a ovlivňují strukturální stabilitu a přesnost montáže.

Skvrny: Olej, otisky prstů nebo činidla, která brání identifikaci vad a způsobují falešné detekce.

Skvrny z oxidace / rozdíly v barvě: Běžné u kovů, negativně ovlivňují konzistenci vzhledu.

2. Vlivy odrazu na detekci

Zrcadlový odraz je hlavní překážkou, která negativně ovlivňuje přesnost, účinnost a stabilitu detekce:

2.1 Snížená přesnost

Odrazivé světlo vytváří oslnění ve snímaných obrazech, čímž zakrývá jemné vady (např. škrábance < 0,1 mm) a způsobuje falešné nebo vynechané detekce.

2.2 Zvýšená obtížnost ladění

Je nutné opakovaně upravovat parametry zdroje světla a polohu kamery, což zvyšuje časové a pracovní náklady; již nepatrné změny výrobku nebo prostředí mohou destabilizovat systém.

2.3 Snížená účinnost

Zachycování obrazů z více úhlů a ruční přezkoušení falešných detekcí zvyšují dobu zpracování, čímž není splněna požadavky vysokorychlostní výroby.

3. Optimalizace zdroje světla za účelem snížení odrazu

Výběr vhodných zdrojů světla a osvětlovacích metod je klíčový pro potlačení odrazu. Mezi běžné možnosti patří:

3.1 Rozptylové zdroje světla

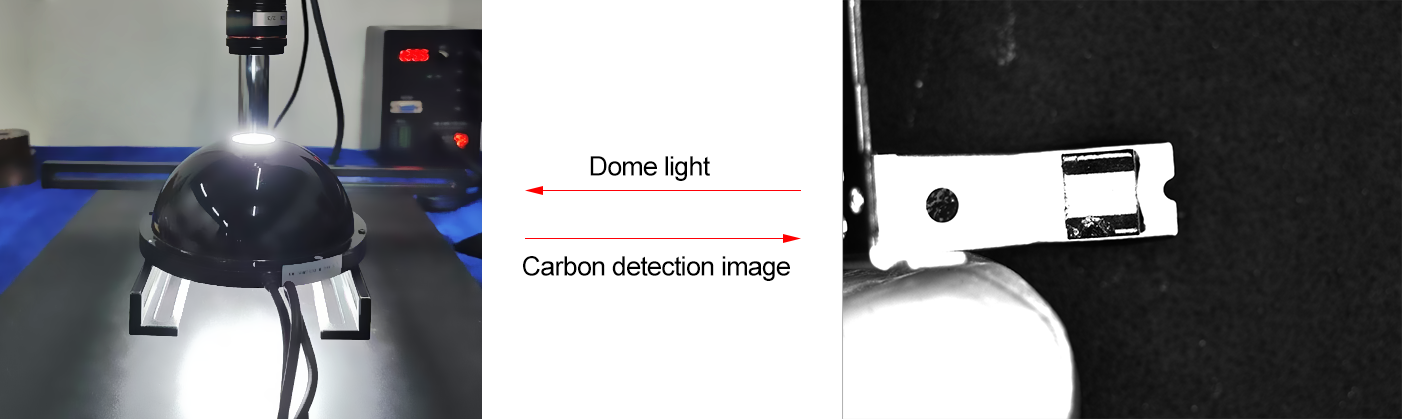

Rovnoměrné, měkké světlo snižuje odraz na hladkých površích (tzv. odraz zrcadlový). Kopulové světla (polokulovitá, obalující objekty) jsou ideální pro malé díly, neboť eliminují oslnění a zdůrazňují jemné vady.

3.2 Šikmé osvětlení

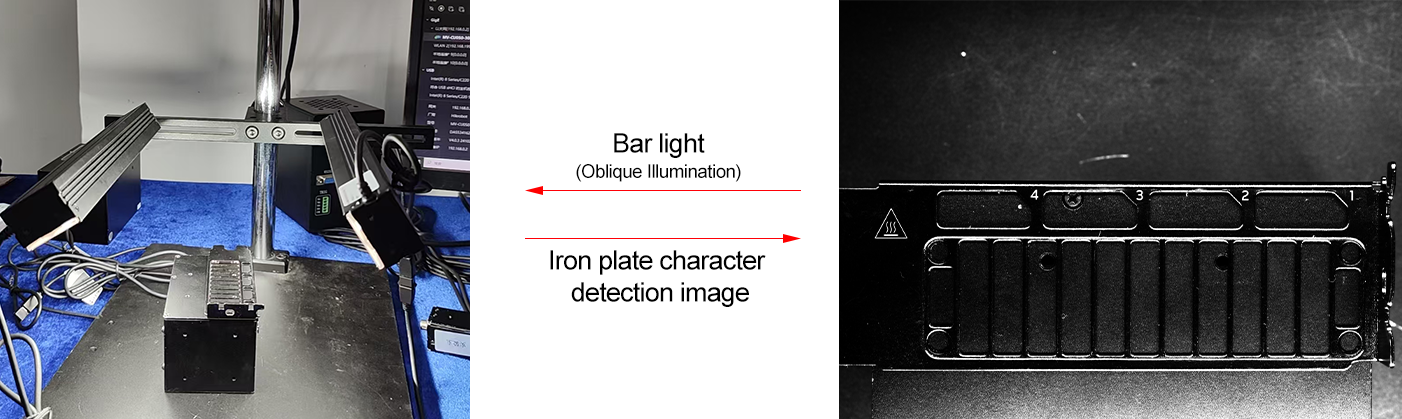

Umístění zdrojů světla pod nízkým úhlem (30–60°) zabrání přímému odrazu zrcadlového typu do kamery, čímž se škrábance a jámky stávají lépe viditelné díky kontrastu mezi vadami a povrchem.

3.3 Polarizační zdroje světla

Polarizátory filtrují odražené světlo a zachovávají pouze rozptýlené světlo pocházející z vad. Jsou účinné u povrchů s vysokým leskem (např. sklo, leštěná kovová povrch), čímž výrazně snižují oslnění.

Shrnutím lze říci, že výběr vhodných zdrojů světla na základě charakteristik produktu je klíčový pro řešení problémů s odrazem a umožňuje přesnou a účinnou detekci vad odrazivých povrchů v průmyslových scénářích. S neustálým pokročováním technologie strojového vidění a návrhu zdrojů světla budou budoucí řešení chytřejší a přizpůsobivější, čímž se ještě více překonají výzvy spojené s detekcí odrazivých povrchů, sníží se výrobní náklady a podpoří se modernizace průmyslové kontroly kvality směrem k vyšší přesnosti a automatizaci.
