Κάμερα Επιπέδου Πλακέτας έναντι Βιομηχανικής Κάμερας: Εξήγηση των Διαφορών

Φυσικό σχέδιο και ευελιξία ενσωμάτωσης

Κάμερα επιπέδου πλακέτας: Συμπαγής μορφή, άμεση ενσωμάτωση στην πλακέτα κυκλωμάτων (PCB) και πλεονεκτήματα διεπαφής CSI-2/SLVS-EC

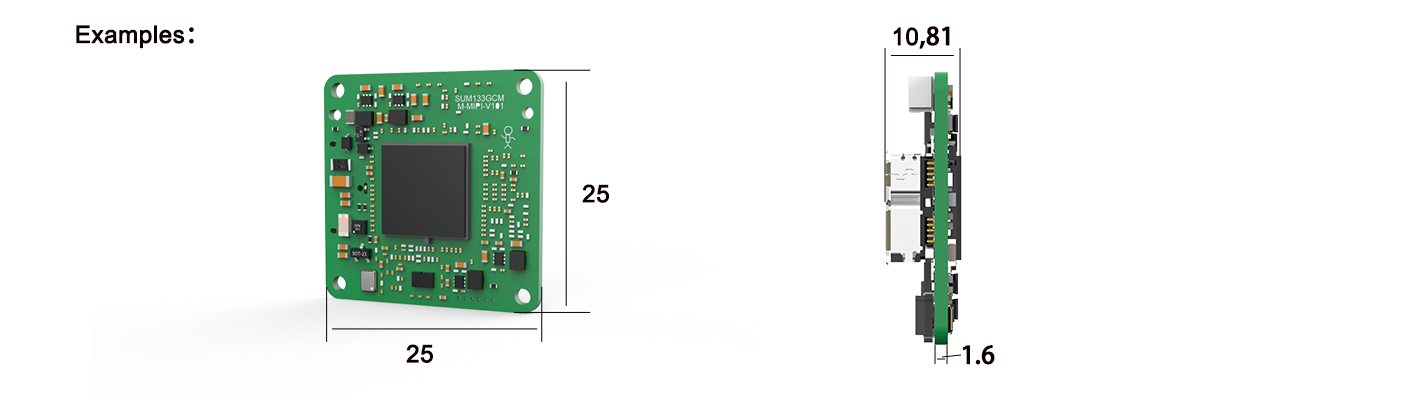

Κάμερες επιπέδου πλακέτας προτείνουν ελάχιστο αποτύπωμα και άμεση ενσωμάτωση στα κεντρικά συστήματα. Οι συμπαγείς διαστάσεις τους (συνήθως < 25 mm²) επιτρέπουν την ευθεία ενσωμάτωσή τους σε τυπωμένες πλακέτες κυκλωμάτων (PCBs), εξαλείφοντας ογκώδεις συνδέσμους και καλώδια. Αυτό το σχέδιο αξιοποιεί απλοποιημένες διεπαφές, όπως η MIPI CSI-2 ή η SLVS-EC, οι οποίες μεταφέρουν ασυμπίεστο βίντεο με ταχύτητα 4 Gbps+ και χαμηλή ηλεκτρομαγνητική παρεμβολή (EMI). Μια τέτοια ενσωμάτωση μειώνει την πολυπλοκότητα συναρμολόγησης κατά 30–50% σε σύγκριση με εξωτερικά μοντέλα, καθιστώντας τα ιδανικά για εφαρμογές με περιορισμένο χώρο, όπως οι ενδοσκοπικές συσκευές ή τα συστήματα πλοήγησης των drones.

Βιομηχανική Κάμερα: Ανθεκτικό περίβλημα, βαθμοί προστασίας IP67+, και ενεργό διαχείριση θερμότητας για απαιτητικά περιβάλλοντα

Οι βιομηχανικές κάμερες αντιμετωπίζουν τις περιβαλλοντικές προκλήσεις με ενισχυμένα μηχανικά σχέδια. Τοποθετημένες σε περιβλήματα από αλουμίνιο ή ανοξείδωτο χάλυβα, επιτυγχάνουν προστασία εισόδου IP67/69K έναντι σκόνης, υγρασίας και πλύσεων υψηλής πίεσης. Η ενεργητική διαχείριση της θερμότητας—με χρήση ψυκτικών Peltier ή θερμικών αγωγών—διατηρεί τη σταθερότητα του αισθητήρα σε ακραίες θερμοκρασίες (-40°C έως +85°C). Η αντοχή σε δονήσεις έως 15G εξασφαλίζει την αξιοπιστία τους σε κινούμενες μηχανές, ενώ οι τυποποιημένες διεπαφές στήριξης (C-mount, S-mount) απλοποιούν την οπτική στοίχιση. Αυτά τα χαρακτηριστικά εξασφαλίζουν λειτουργία επί πλέον των 100.000 ωρών σε απαιτητικά περιβάλλοντα, όπως γραμμές ελέγχου οχημάτων ή εξωτερικές συστάσεις παρακολούθησης.

Περιβαλλοντική Ανθεκτικότητα και Δοκιμές Αξιοπιστίας

Πρότυπα Βιομηχανικών Καμερών: MIL-STD-810G, Επεκταμένο Εύρος Θερμοκρασιών (-40°C έως +85°C) και Πιστοποίηση EMI/EMC

Οι βιομηχανικές κάμερες υπόκεινται σε αυστηρή επικύρωση σύμφωνα με τα πρωτόκολλα MIL-STD-810G, προσομοιώνοντας θερμική κρούση, μηχανική δόνηση και έκθεση σε υγρασία. Αυτός ο έλεγχος στρατιωτικού επιπέδου διασφαλίζει σταθερή απόδοση σε κρίσιμες εφαρμογές — από την αρκτική λογιστική μέχρι την εξόρυξη σε ερημικά περιβάλλοντα. Η πιστοποίηση EMI/EMC (π.χ. FCC Part 15B) εγγυάται την ηλεκτρομαγνητική συμβατότητα σε περιβάλλοντα με ισχυρό ηλεκτρομαγνητικό θόρυβο, αποτρέποντας την καταστροφή δεδομένων κοντά σε κινητήρες ή εξοπλισμό υψηλής συχνότητας. Εξωτερικοί έλεγχοι αποδεικνύουν ότι οι συμμορφούμενες κάμερες επιτυγχάνουν ποσοστό αποτυχίας <0,1% μετά από περισσότερες από 5.000 ώρες λειτουργίας σε διαβρωτικές συνθήκες με αλατούχο ψεκασμό — καθιστώντας τις αναπόσπαστο μέρος των εφαρμογών στον αεροδιαστημικό τομέα, τον αμυντικό τομέα και τις εγκαταστάσεις βαριάς μηχανολογίας, όπου η αξιοπιστία επηρεάζει άμεσα την ασφάλεια των λειτουργιών.

Περιορισμοί Καμερών Επιπέδου Πλακέτας: Περιορισμοί Παθητικής Ψύξης, Μείωση Απόδοσης σε Θερμικά Φορτωμένα Περιβλήματα και Εξάρτηση από Θωράκιση Επιπέδου Συστήματος

Οι κάμερες επιπέδου πλακέτας δεν διαθέτουν ενεργητική διαχείριση θερμότητας, βασίζονται αποκλειστικά σε παθητική ψύξη και στη ροή αέρα του συστήματος υποδοχής. Σε περιβλήματα με θερμοκρασίες περιβάλλοντος υψηλότερες των 60°C, απαιτείται μείωση της ονομαστικής ισχύος — δηλαδή μείωση των ρυθμών καρέ ή της ανάλυσης κατά 15–30% — για να αποφευχθεί η υπερθέρμανση του αισθητήρα· αυτός ο συμβιβασμός δυσχεραίνει εφαρμογές υψηλής απόδοσης, όπως η αυτοματοποιημένη οπτική επιθεώρηση. Επιπλέον, λόγω της απουσίας ενσωματωμένης προστασίας από ηλεκτρομαγνητικές παρεμβολές (EMI), η ακεραιότητα του σήματός τους εξαρτάται αποκλειστικά από τα φράγματα σε επίπεδο συστήματος. Σε μη θωρακισμένες διατάξεις, οι παρεμβολές από εξοπλισμό ηλεκτροσυγκόλλησης ή από μεταβλητούς ηλεκτρικούς κινητήρες (VFD) μπορούν να επιδεινώσουν την απόδοση κατά έως 40%. Ως εκ τούτου, οι μηχανικοί πρέπει να ενισχύσουν τα περιβλήματα του συστήματος υποδοχής με επιπλέον απαγωγούς θερμότητας και αγώγιμα ελαστικά στεγανοποιητικά, προσθέτοντας περιπλοκή στις διαδικασίες επικύρωσης θερμικής συμπεριφοράς και ηλεκτρομαγνητικής συμβατότητας (EMC).

Απόδοση Απεικόνισης και Δυνατότητες Πραγματικού Χρόνου

Ακρίβεια Global Shutter, Καθυστέρηση Ενεργοποίησης Κάτω των 10 µs και Υλικοτεχνική Συγχρονισμός (GenICam, IEEE 1588)

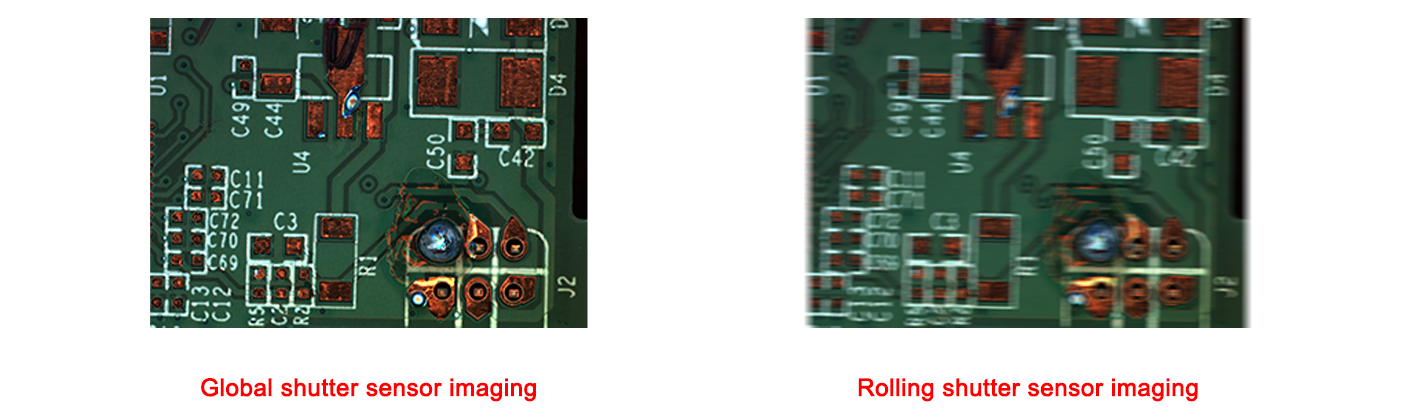

Οι βιομηχανικές κάμερες εξαλείφουν τα εικονικά φαινόμενα κίνησης χρησιμοποιώντας αισθητήρες global shutter ικανούς να καταγράφουν αντικείμενα που κινούνται με ταχύτητα 120 km/h χωρίς παραμόρφωση—προϋπόθεση κρίσιμη για την αυτοματοποιημένη οπτική επιθεώρηση (AOI). Διατηρούν ακρίβεια χρονισμού ±0,1% σε διαφορετικές θερμοκρασιακές συνθήκες μέσω συγχρονισμού με το πρωτόκολλο ακριβούς χρονισμού IEEE 1588 (PTP). Η καθυστέρηση ενεργοποίησης (trigger latency) κάτω των 10 µs επιτρέπει συντονισμό με ακρίβεια χιλιοστού δευτερολέπτου με ρομποτικά βραχίονες, ενώ η τυποποίηση GenICam διασφαλίζει συνέπεια εντολών σε διαφορετικές πλατφόρμες. Ανεξάρτητες μελέτες επιβεβαιώνουν ότι αυτός ο συγχρονισμός μειώνει τα λάθη επιθεώρησης κατά 37% σε περιβάλλοντα με υψηλή δόνηση.

Επεξεργασία εντός οχήματος: Επιταχυνόμενη από FPGA διόρθωση εικόνας, ροή δεδομένων από περιοχή ενδιαφέροντος (ROI) και διαδικασίες επεξεργασίας βελτιστοποιημένες μέσω firmware

Οι διαδικασίες επιταχυνόμενες από FPGA επεξεργάζονται εικόνες 12 MP σε χρόνο μικρότερο των 3 ms, εφαρμόζοντας ανίχνευση ελαττωμάτων σε πραγματικό χρόνο προτού τα δεδομένα εγκαταλείψουν την κάμερα. Η ροή εικόνας βάσει Περιοχής Ενδιαφέροντος (ROI) μειώνει τις απαιτήσεις εύρους ζώνης κατά 60%, μεταδίδοντας μόνο τις σχετικές ενότητες της εικόνας μέσω GigE Vision. Η διόρθωση βελτιστοποιημένη από firmware αντιμετωπίζει την παραμόρφωση φακού και την ανομοιόμορφη φωτεινότητα στο σημείο επεξεργασίας — προϋπόθεση για τον έλεγχο ποιότητας στη φαρμακευτική βιομηχανία. Αντιθέτως, οι κάμερες επιπέδου πλακέτας συνήθως αναθέτουν αυτές τις εργασίες στα συστήματα ξενιστή, προκαλώντας καθυστερήσεις επεξεργασίας 15–20 ms, οι οποίες επηρεάζουν αρνητικά την παραγωγικότητα σε εφαρμογές ταχείας ταξινόμησης.

Συνεργασία με την εφαρμογή και πτυχές του κύκλου ζωής

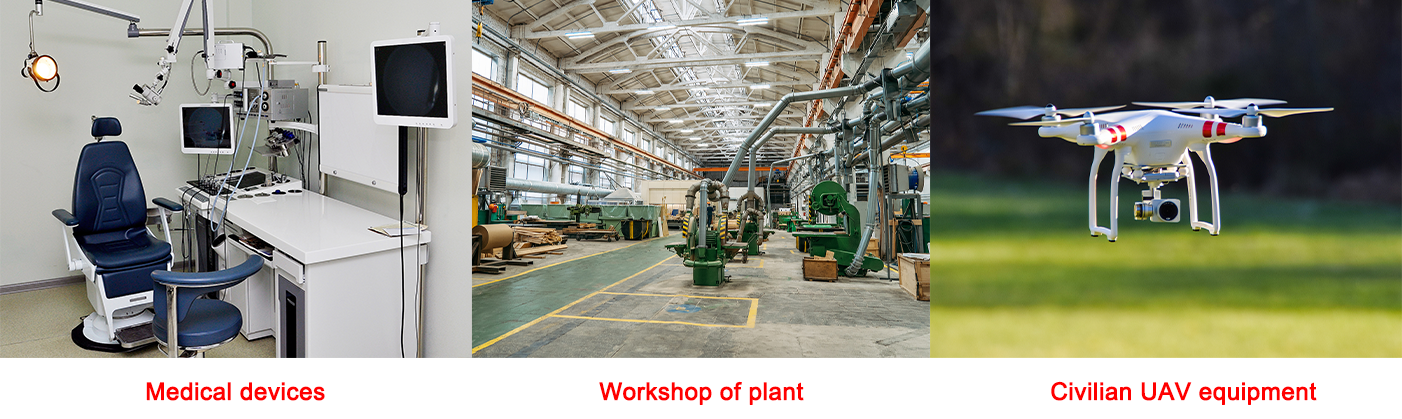

Η επιλογή μεταξύ καμερών επιπέδου πλακέτας (board-level) και βιομηχανικών καμερών εξαρτάται από την ευθυγράμμιση των προδιαγραφών με τα λειτουργικά περιβάλλοντα και το συνολικό κόστος κύκλου ζωής. Για μακροπρόθεσμες εγκαταστάσεις σε σταθερές θέσεις—όπως κιόσκια ή ιατρικές συσκευές—οι κάμερες επιπέδου πλακέτας προσφέρουν σημαντικά οφέλη ενσωμάτωσης, εκμεταλλευόμενες την υπάρχουσα υποδομή PCB. Αντιθέτως, οι βιομηχανικές κάμερες προσφέρουν ανώτερη αντοχή σε απαιτητικά περιβάλλοντα, όπως εργοστασιακές εγκαταστάσεις ή εξωτερικά ρομποτικά συστήματα, όπου οι ερμητικά σφραγισμένες θήκες IP67 και η ευρεία ανοχή θερμοκρασίας (−40°C έως +85°C) αποτρέπουν τη διάβρωση και τη μετατόπιση του αισθητήρα. Μελέτες του κλάδου δείχνουν ότι το 70% του συνολικού κόστους συντήρησης των συστημάτων όρασης οφείλεται σε ζημιές λόγω περιβαλλοντικών συνθηκών ή σε παλαίωση εξαρτημάτων, καθιστώντας επομένως κρίσιμες για βιομηχανικές εφαρμογές τις επεκτεταμένες εγγυήσεις και τις πιστοποιημένες τιμές MTBF (μέσος χρόνος μεταξύ αστοχιών) πάνω από 100.000 ώρες. Οι επιχειρήσεις πρέπει επίσης να λάβουν υπόψη τους στρατηγικές μελλοντικής εξέλιξης: οι βιομηχανικές μονάδες υποστηρίζουν συνήθως ενημερώσεις φακών με μοντουλαρικό τρόπο και ενημερώσεις firmware για δεκαετία, ενώ οι κάμερες επιπέδου πλακέτας εξαρτώνται από κύκλους αντικατάστασης που καθορίζονται από τον κατασκευαστή (OEM). Λάβετε επίσης υπόψη τους επιταχυνόμενους χρόνους απόσβεσης σε περιβάλλοντα με υψηλή δόνηση και την υποχρεωτική συμμόρφωση με τα κυβερνοασφαλειακά πρότυπα IEC 62443, προκειμένου να αποφευχθούν δαπανηρές μεταγενέστερες προσαρμογές.

Έτοιμοι να επιλέξετε την κατάλληλη λύση κάμερας για την OEM ή βιομηχανική σας εφαρμογή;

Η επιλογή μεταξύ μιας κάμερας επιπέδου πλακέτας (board level camera) και μιας πλήρως κλειστής βιομηχανικής κάμερας εξαρτάται αποκλειστικά από το μοναδικό σας περιβάλλον εγκατάστασης, τις απαιτήσεις ενσωμάτωσης και τους μακροπρόθεσμους στόχους παραγωγής. Ενώ μια κάμερα επιπέδου πλακέτας προσφέρει ανεπίτρεπτη συμπαγή διάσταση και ευελιξία ενσωμάτωσης για ενσωματωμένα OEM σχέδια, μια βιομηχανική κάμερα προσφέρει την ανθεκτικότητα, την επεξεργασία εντός της συσκευής (on-board processing) και τη μακροπρόθεσμη αξιοπιστία που απαιτούνται για απαιτητικές εφαρμογές βιομηχανικής αυτοματοποίησης. Δεν υπάρχει μία μόνο λύση που να παρέχει βέλτιστα αποτελέσματα για κάθε περίπτωση χρήσης, και η συνεργασία με έναν εμπειρογνώμονα προμηθευτή διασφαλίζει ότι θα επιλέξετε την κατάλληλη τεχνολογία για την εφαρμογή σας.

Για πλήρως προσαρμόσιμες λύσεις καμερών σε επίπεδο πλακέτας, προσαρμοσμένες στον ενσωματωμένο σχεδιασμό OEM σας, ή για ανθεκτικά βιομηχανικά συστήματα καμερών που κατασκευάζονται για απαιτητικά βιομηχανικά περιβάλλοντα (όπως προσφέρει η HIFLY), συνεργαστείτε με έναν πάροχο που βασίζεται σε εμπειρία στη βιομηχανική μηχανική όραση. Οι 15 χρόνια εμπειρίας της HIFLY καλύπτουν τον σχεδιασμό καμερών σε επίπεδο πλακέτας, την κατασκευή βιομηχανικών καμερών, την πλήρη προσαρμογή OEM/ODM και την ενσωμάτωση συστημάτων μηχανικής όρασης από το στάδιο του σχεδιασμού μέχρι την παράδοση—υποστηριζόμενη από πιστοποίηση ISO 9001:2015, υποστήριξη συμμόρφωσης με διεθνείς κανονιστικές απαιτήσεις και αφιερωμένες υπηρεσίες μηχανικής υποστήριξης κατά τη φάση σχεδιασμού. Επικοινωνήστε μαζί μας σήμερα για μια δωρεάν διαβούλευση χωρίς δεσμευτική υποχρέωση, για προσαρμοσμένη κατασκευή πρωτοτύπων ή για να επιλέξετε τη βέλτιστη λύση κάμερας για το έργο σας.
