बहु-कोणीय मशीन विज़न प्रकाशन के माध्यम से जाँच की सटीकता में बढ़ोतरी

बहु-कोणीय मशीन विज़न प्रकाशन के माध्यम से जाँच की सटीकता में बढ़ोतरी


बहु-कोणीय मशीन विज़न प्रकाशन तकनीकें

बहु-कोणीय प्रकाशन के पीछे विज्ञान

बहु-कोणीय प्रकाशन के उपयोग से मशीन विज़न एप्लिकेशन को बढ़ावा मिलता है। इसमें छवि की गुणवत्ता को बढ़ाने के लिए प्रकाश कोणों को बदला जाता है। प्रकाश कोण को रणनीतिक रूप से नियंत्रित करके, छायाएँ कम की जाती हैं और महत्वपूर्ण विशेषताओं को प्रकट किया जाता है, जिससे एक व्यापक दृश्य प्राप्त होता है। यह तकनीक समान प्रकाश वितरण के लिए आवश्यक है, जो छायाओं को कम करने और छवि की गुणवत्ता को बढ़ाने में महत्वपूर्ण है। अध्ययनों ने दिखाया है कि बहु-कोणीय प्रकाशन गुणनियंत्रण स्थितियों में पहचान दर को महत्वपूर्ण रूप से बढ़ा सकता है। उदाहरण के लिए, जर्नल ऑफ़ मैन्युफैक्चरिंग साइंस का एक अध्ययन दिखाता है कि विभिन्न प्रकाशन कोणों के तहत जांच की गई वस्तुओं में दोष पहचान दर 30% अधिक थी जो ठहराव वाले प्रकाशन के तहत जांची गई थी। बहु-कोणीय प्रकाशन के पीछे विज्ञान को समझकर, मशीन विज़न प्रणालियों को औद्योगिक स्थानों में बेहतर प्रदर्शन के लिए अनुकूलित किया जा सकता है।

परिमार्जन के लिए पीछे से प्रकाशन

पीछे से प्रकाशित करने की तकनीकें मशीन विज़न प्रणालियों में वस्तुओं के कॉनटूर्स और किनारों को बढ़ावा देने के लिए अपरिहार्य हैं। वस्तु के पीछे प्रकाश स्रोत को स्थापित करके, पीछे से प्रकाशित करना छाया चित्र प्रभाव बनाता है जो किनारों को बढ़ावा देता है और जाँच की सटीकता को बढ़ाता है। यह विधि उत्पादन स्थितियों में विशेष रूप से प्रभावी साबित हुई है जहां सटीक रूपरेखा पहचान की आवश्यकता होती है। उदाहरण के लिए, सर्किट बोर्डों के उत्पादन में, पीछे से प्रकाशित करने से पहले अनदेखे रहने वाले दोषों का पता चला, जो सामान्य प्रकाशन की तुलना में दोष पता करने की दर में 20% वृद्धि की। उत्पादन समीक्षा पत्रिका के अनुसार, पीछे से प्रकाशित करने की तकनीकों ने दोष पता करने की दर में 15% सुधार किया है, जिससे गुणवत्ता निश्चय प्रोटोकॉल्स में इसकी महत्वपूर्णता साबित हुई। यह स्पष्ट रूप से दिखाता है कि पीछे से प्रकाशित करना मशीन विज़न अनुप्रयोगों में कॉनटूर प्रसिद्धि को कैसे बढ़ाता है।

सरफेस क्लियरिटी के लिए कोअक्सियल और डोम लाइटिंग

कोएक्सियल और डोम प्रकाशन तकनीकों को मशीन विज़न सिस्टम में सतह की स्पष्टता में सुधार के लिए डिज़ाइन किया गया है, जो चमक को कम करते हुए विवरणों की दृश्यता बढ़ाती है। कोएक्सियल प्रकाशन कैमरे के समान मार्ग पर प्रकाश निर्देशित करता है, जिससे चमकीली सतहों की जाँच करने के लिए अवयवीय चमक को कम करने में मदद मिलती है। डोम प्रकाशन प्रकाश के साथ ऑब्जेक्ट को घेर लेता है, जो एकसमान प्रकाशन प्रदान करता है जो छायाओं को खत्म करता है और सतह के पाठ्यों को प्रमुख बनाता है। ये तकनीकें उन उद्योगों में महत्वपूर्ण हैं जिनमें उच्च सतह स्पष्टता की मांग होती है, जैसे इलेक्ट्रॉनिक्स और ऑटोमोबाइल निर्माण। उदाहरण के तौर पर, एक ऑटोमोबाइल खंड निर्माता ने कोएक्सियल प्रकाशन का उपयोग पारंपरिक विधियों की तुलना में सतह दोषों के अनदेखे होने में 25% कमी की रिपोर्ट की। ऐसे प्रकाशन समाधान उच्च-प्रदर्शन निर्माण पर्यावरणों में आवश्यक सटीकता प्राप्त करने के लिए महत्वपूर्ण हैं।


जटिल ज्यामितियों के लिए बहु-दिशा में प्रकाशित वलय प्रकाशन

बहु-दिशा में प्रकाशित वलय प्रकाशन कैमरा लेंस के चारों ओर LED की एक गोलाकार सरणी का उपयोग करता है, जो वस्तुओं को जटिल आकारों के साथ प्रकाशित करने के लिए समश्य (उच्च, मध्य, निम्न) प्रदान करता है। कई कोणों को मिलाकर इस तकनीक से दिशा-आधारित छायाओं को खत्म किया जाता है और सतह एकसमानता में सुधार होता है, जिससे यह अनियमित रूपों या मिश्रित पाठ्यों वाले घटकों की जाँच करने के लिए आदर्श बन जाता है। उदाहरण के तौर पर, सेमीकंडक्टर पैकेजिंग में, बहु-कोण वलय प्रकाशन एकल-कोण प्रकाशन द्वारा छूट सकने वाले बेलन जोड़ की अनियमितताओं और तार बांडिंग खराबी को दर्शाता है13। ऑटोमोबाइल सभी में एक मामला अध्ययन ने वक्र इंजन घटकों पर माइक्रो-झिरियों को पकड़ने में 22% सुधार दिखाया जब अनुकूलन वलय प्रकाशन का उपयोग निश्चित-कोण सेटअप की तुलना में किया गया4।

विशेष प्रकाशन के लिए चिंतनीय सतह जाँच

पोलराइज़्ड प्रकाशन दोनों प्रकाश स्रोत और कैमरा लेंस पर रैखिक पोलराइज़र्स की एकीकरण करता है ताकि अत्यधिक प्रतिबिम्बित सतहों से चमक को रोका जा सके। पोलराइज़र के सापेक्ष विश्लेषक को घुमाने से, अवांछित प्रतिबिम्ब फ़िल्टर किए जाते हैं, जबकि महत्वपूर्ण सतह विवरण (उदा., पोलिश किए गए धातुओं पर खरोंच) उजागर किए जाते हैं। यह विधि स्मार्टफोन स्क्रीन्स या ऑटोमोबाइल कोटिंग्स जैसी चमकीली सामग्रियों की जाँच करने के लिए विशेष रूप से प्रभावी है। एक PCB जाँच अनुप्रयोग में, क्रॉस-पोलराइज़्ड प्रकाशन ने सोल्डर मास्क प्रतिबिम्ब से कारण बनने वाले 40% गलत सकारात्मक को कम करके, दोष वर्गीकरण सटीकता में महत्वपूर्ण सुधार किया।

संरचित लाइन प्रकाशन 3D प्रोफाइलिंग के लिए

संरचित लाइन प्रकाश संतुलित पैटर्न (जैसे, जाली या समानांतर रेखाएँ) ऑब्जेक्टों पर प्रोजेक्ट करता है ताकि ऊँचाई के विभिन्न रूपों और सतह भूगोल को पकड़ा जा सके। जब यह त्रिकोण मापन एल्गोरिदम के साथ जोड़ा जाता है, तो यह तकनीक उच्च-विपुलता 3D पुनर्निर्माण के लिए उपयोग की जाती है, जैसे कि वेल्ड सीमा जाँच या इलेक्ट्रॉनिक कंपोनेंट कोप्लानेरिटी जाँच। उदाहरण के लिए, सोलर पैनल निर्माण में, लाइन प्रकाश प्रणाली सिलिकॉन वेफर में सब-माइक्रोन सटीकता के साथ माइक्रो-फ्रैक्चर का पता लगा रही थी, जिससे अपशिष्ट दर को 18%13 तक कम किया गया। यह विधि ’गहराई से संबंधित दोषों को प्रकट करने की क्षमता उन उद्योगों के लिए अनिवार्य बन गई है जिन्हें माइक्रोन-स्तरीय सहनशीलता की आवश्यकता होती है।

एडैप्टिव सितुएशन के लिए डायनेमिक हाइब्रिड प्रकाश

उन्नत प्रणाली अब कई प्रकाश संगठन तकनीकों (जैसे, सह-अक्षीय + कम कोण) को ऑब्जेक्ट की दिशा या सामग्री के गुणों पर आधारित वास्तविक समय में समायोजन के साथ मिलाती है। मशीन लर्निंग एल्गोरिदम प्रारंभिक छवि डेटा का विश्लेषण करते हैं ताकि प्रकाशन पैरामीटर, जैसे कि तीव्रता और कोण, मिलीसेकंडों में बेहतरीन ढंग से कार्य कर सकें। एक फार्मास्यूटिकल पैकेजिंग लाइन ने इस दृष्टिकोण को उपयोग कर ट्रांसlucent ब्लिस्टर पैक की जांच के लिए लागू किया, बैकलाइटिंग (कन्टूर चेक के लिए) और डिफ़्यूज़ डोम प्रकाशन (सतह प्रदूषक पता लगाने के लिए) के बीच डायनैमिक रूप से स्विच करके गोलियों के विषम संरेखण के लिए 99.7% पता लगाने की सटीकता प्राप्त की।34

भविष्य की झलक: हाइपरस्पेक्ट्रल प्रकाशन

नवीनतम हाइपरस्पेक्ट्रल प्रकाश सिस्टम ट्यूनेबल एलईडी का उपयोग अलग-अलग पदार्थों के तरंगदैर्घ्यों में विशिष्ट परावर्तन को पकड़ने के लिए करते हैं, जो UV से IR तक का विस्तार कवर करता है। यह दृश्य रूप से समान पदार्थों (जैसे, पुनः चक्रण में प्लास्टिक प्रकार) के बीच अंतर को स्पष्ट करने या संयुक्त पदार्थों में उपसतही दोषों का पता लगाने की सुविधा देता है। विमान निर्माण में पायलट परियोजनाओं ने हाइपरस्पेक्ट्रल प्रकाशन का उपयोग करके 95% विश्वसनीयता के साथ कार्बन फाइबर पैनल में डिलैमिनेशन की पहचान की है, जो पारंपरिक आरजीबी-आधारित विधियों की तुलना में बहुत अधिक कुशल है15।

एरिया स्कैन कैमरा तकनीक के साथ सटीकता में वृद्धि

उच्च गति जाँच में एरिया स्कैन की भूमिका

एरिया स्कैन कैमरों का महत्व हाई-स्पीड जाँच में बड़े पैमाने पर पड़ता है, जहां उच्च-गुणवत्ता के छवि को तेजी से पकड़ने की आवश्यकता होती है। लाइन स्कैन प्रणालियों के विपरीत, जो एक समय में एक लाइन को पकड़ते हैं, एरिया स्कैन कैमरे पूरे फ्रेम को एक ही बार में पकड़ सकते हैं, जिससे वे गति और रिज़ॉल्यूशन दोनों के लिए महत्वपूर्ण जाँचों में अत्यधिक कुशल होते हैं। एरिया स्कैन प्रौद्योगिकी लाइन स्कैन प्रणालियों की तुलना में कई फायदे प्रदान करती है, खासकर नियंत्रित क्षेत्रांकन (FoV) वाली अनुप्रयोगों में। उदाहरण के तौर पर, गुणवत्ता नियंत्रण और स्वचालित मापन प्रणालियों में, एरिया स्कैन कैमरे पूरे ऑब्जेक्ट को एक ही बार में कवर करने की क्षमता के कारण डिफेक्ट को अधिक शुद्धता से तेजी से पहचान सकते हैं।

विभिन्न उद्योगी स्थापनाओं में, केस स्टडीज ने क्षेत्र स्कैन कैमरों के उपयोग के लाभों को दर्शाया है। उदाहरण के लिए, इलेक्ट्रॉनिक्स और ऑटोमोबाइल उद्योगों में, ये कैमरे उत्पादन और जाँच की सटीकता में महत्वपूर्ण सुधार किए हैं। वे एक साथ बहुत सारे भागों की जाँच करने में सक्षम हैं, जिससे कुल उत्पादकता में वृद्धि होती है। इसके अलावा, क्षेत्र स्कैन प्रणाली लचीलापन प्रदान करती है क्योंकि वे गति के साथ या बिना गति के उपयोग किए जा सकती हैं, जिससे वे विभिन्न जाँच की आवश्यकताओं को अनुकूलित कर सकती हैं।

प्रकाशन और कैमरा रिझॉल्यूशन के बीच सहकार्य

प्रकाशन सेटिंग्स क्षेत्र स्कैन कैमरों की प्रभावशीलता को बहुत अधिक बढ़ाती है। प्रकाशन गुणवत्ता और कैमरे की रिज़ॉल्यूशन के बीच संबंध अधिकतम छवि स्पष्टता प्राप्त करने के लिए महत्वपूर्ण है। सही प्रकाशन छायाओं और परावर्तन को कम करता है, जिससे सभी सतहें समान रूप से प्रकाशित होती हैं, जो विस्तृत जाँचों के लिए विशेष रूप से महत्वपूर्ण है। विशेषज्ञों के अनुसार, डिफ़्यूज़ प्रकाशन का उपयोग करना और प्रकाश कोणों को नियंत्रित करना क्षेत्र स्कैन कैमरों द्वारा पकड़ी गई छवियों की स्पष्टता में महत्वपूर्ण सुधार कर सकता है।

अनुसंधान और विशेषज्ञ राय कैमरे की रिज़ॉल्यूशन को अधिकतम करने में प्रकाशन की महत्वता पर बल देते हैं। कैमरे की डायनेमिक रेंज और सेंसर क्षमताओं के साथ मेल खाने वाला उच्च-गुणवत्ता का प्रकाशन जीवंत है। अध्ययनों ने दिखाया है कि विशिष्ट प्रकाशन सेटिंग्स, जैसे रिंग लाइट्स या बार लाइट्स का उपयोग करना, FoV (Field of View) में अतिरिक्त किनारों और विवरणों को प्रमुख बनाने में मदद करता है। यह केवल रिज़ॉल्यूशन को बढ़ाता है, बल्कि शोर और आर्टिफ़ैक्ट्स को कम करता है, जिससे स्पष्ट और अधिक सटीक छवि पकड़ की यात्रा होती है।

उद्योग-प्रमाणित मशीन विज़न समाधान

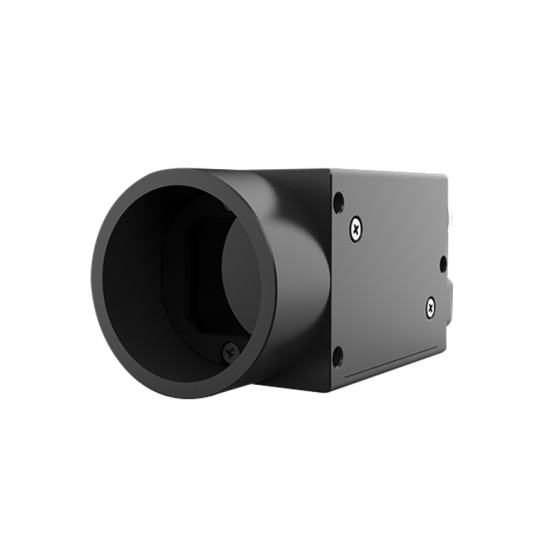

एमवी-1000आरसी-जीई/एम क्षेत्र स्कैन कैमरा

MV-1000RC-GE/M एरिया स्कैन कैमरा एक अद्भुत उपकरण है, जो कठिनाइयों के साथ उच्च-गुणवत्ता के चित्र प्राप्त करने के लिए डिज़ाइन किया गया है। 10MP CMOS सेंसर और रोलिंग शटर के साथ, यह 3664x2748 की अधिकतम रिझॉल्यूशन पर 8 FPS की दर से बढ़िया विवरण प्रदान करता है, भले ही उच्च गति पर हो। इसकी क्षमताओं का उपयोग इलेक्ट्रॉनिक्स और पैकेजिंग जैसी विभिन्न उद्योगों में किया जाता है, जहाँ जाँच की सटीकता अत्यधिक महत्वपूर्ण है। MV-1000RC-GE/M जैसे एरिया स्कैन कैमरों का उपयोग इन अनुप्रयोगों में बहुत लाभदायक है, जो पारंपरिक लाइन स्कैन प्रणालियों की तुलना में तेज़ और समग्र चित्र प्राप्त करने में मदद करता है। कई गवाहियाँ और मामले की अध्ययन बताते हैं कि कैमरा फ्लो और सटीकता में सुधार करने में कैसे मदद करता है, इसलिए यह गुणवत्ता नियंत्रण के लिए विश्वसनीय विकल्प है।

एमवी-1000आरसी-जीई/एम क्षेत्र स्कैन कैमरा

MV-1000RC-GE/M एरिया स्कैन कैमरे में 10MP CMOS सेंसर और रोलिंग शटर होता है, जो 3664x2748 रिझॉल्यूशन पर 8 FPS तक पहुंचता है। यह उद्योगों के लिए बहुत ही उपयुक्त है जो सटीक जाँच की आवश्यकता रखते हैं, इसकी तेज, विस्तृत छवि बनाने की क्षमता पारंपरिक प्रणालियों को आगे छोड़ती है, गुणवत्ता नियंत्रण को मजबूत करती है।

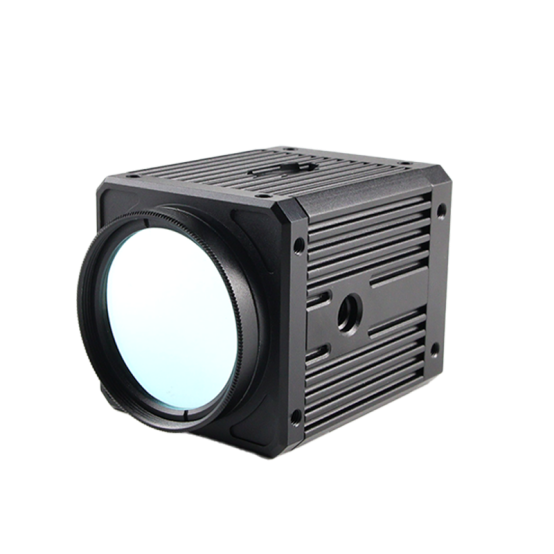

एचएफ-130यूएम/सी वेल्ड निगरानी कैमरा

एचएफ-130यूएम\/सी वेल्ड मॉनिटरिंग कैमरा को वेल्ड जाँच के कार्यों के लिए विशेष रूप से डिज़ाइन किया गया है, विशेष रूप से ऑटोमोबाइल और निर्माण क्षेत्रों में। 1.3MP सीएमओएस सेंसर से युक्त और 206 FPS पर उच्च-गति के छवियों को पकड़ने में सक्षम, यह वेल्ड गुणवत्ता की बहुत ही स्पष्ट जानकारी प्रदान करता है। इसकी विशेषताओं में ग्लोबल शटर और फ्लेक्सिबल लेंस कॉन्फिगरेशन (इनबिल्ट और बदलने योग्य) शामिल हैं, जो इसे विभिन्न सेटअप दूरियों के लिए अधिकतम रूप से ऑप्टिमाइज़ करती हैं। क्षेत्र में उपयोगकर्ताओं ने इसकी प्रशंसा की है कि यह वेल्ड जाँच की प्रक्रियाओं में महत्वपूर्ण सुधार करता है, खराबियों को कम करता है और उत्पादन लाइनों में उच्च मानकों को बनाए रखता है। उद्योग के पेशेवरों की प्रतिक्रिया इसकी विश्वसनीयता और प्रभावशीलता की साक्ष्य प्रस्तुत करती है, जो वेल्डिंग एप्लिकेशन में कठोर गुणवत्ता यांत्रिकी को बनाए रखने में मदद करती है।

एचएफ-130यूएम/सी वेल्ड निगरानी कैमरा

चालक प्रतिरक्षा और कारखाने के क्षेत्र में जाँच की सटीकता में वृद्धि करने के लिए, HF-130UM/C वेल्ड मॉनिटोरिंग कैमरे को वेल्ड जाँच के लिए विशेष रूप से बनाया गया है। इसमें 1.3MP CMOS सेंसर होता है, जिसमें ग्लोबल शटर और तेज 206 FPS चित्र पकड़ने की क्षमता होती है। इसकी लेंस का लचीलापन ऑटोमोबाइल और निर्माण क्षेत्रों में गुणवत्ता आकलन को सुनिश्चित करता है।
