A megfelelő gépi látású sávos fény választása az Ön alkalmazásához

Ahogy az ipari automatizálás és a gépi látás világa gyorsan fejlődik, a megfelelő megvilágítási megoldás rendkívül fontos az pontos képfelvétel, a tiszta ellenőrzések és a optimalizált teljesítmény biztosításához. Az egyik legjobban használható és leggyakrabban alkalmazott világítási megoldás a gépi látás rendszerekben a gépi látású csík világítás. Kiválasztás a megfelelő a csík világítás kiválasztása az Ön konkrét alkalmazásához jelentősen javíthatja hatás rendszerének minőségét 'kimenetét, függetlenül attól, hogy ellenőrzésről, mérésről vagy minőségellenőrzésről van szó. Ez a cikk végigvezeti Önt a kiválasztás megfelelő gépi látású csíkvilágítás kiválasztásának folyamatán, különböző tényezők figyelembevételével, mint például mint például az alkalmazás, a környezet és a világítási igények.

A gépi látású csíkvilágítások megértése

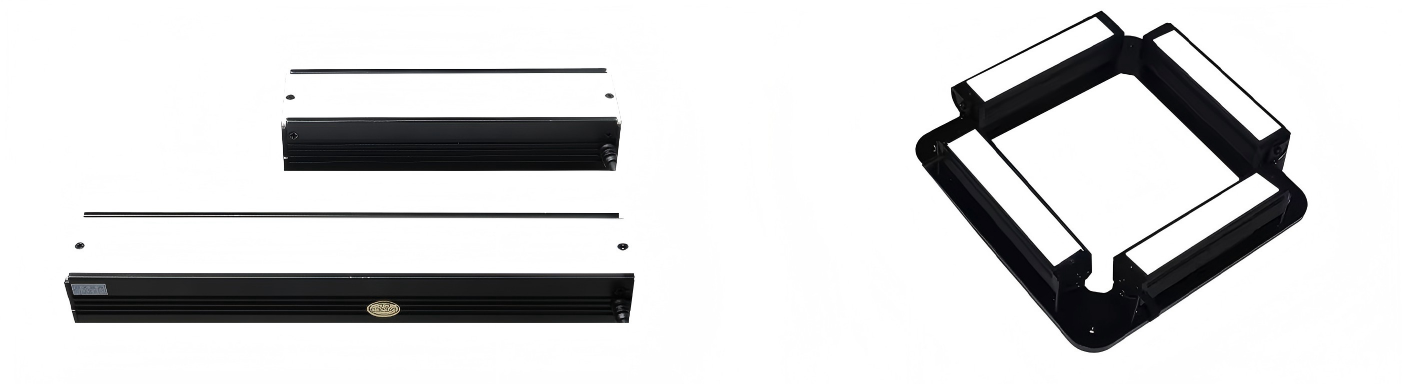

A gépi látású csíkvilágítások lineáris világítótestek, amelyeket kifejezetten gépi látás alkalmazásokhoz terveztek. A hagyományos lámpákkal ellentétben, amelyek szórt vagy minden irányban ható fényt biztosíthatnak, a csíkvilágítások a fénykibocsátásukat szabályozott és pontos módon, gyakran egy meghatározott irányban vagy mintázatban végzik. Ez ideálissá teszi őket arra, hogy megvilágítsanak bizonyos területeket egy gépi látás rendszerben, például egy szállítószalagot, egy termékfelszínt, vagy egy vizsgálat alatt álló alkatrészt.

A gépi látású sávok leggyakoribb típusai a következők:

Moduláris sávok: A moduláris sávok testreszabható, lineáris LED-világító egységek, amelyeket úgy terveztek, hogy több szegmens köthető össze különböző hosszúságok, formák vagy világítási konfigurációk létrehozásához. Ez a rugalmasság ideálissá teszi őket különféle gépi látású, ellenőrzési vagy automatizálási igényekhez való alkalmazásra.

Nagy intenzitású sávok: Ezek rendkívül erős, koncentrált világítást biztosítanak olyan alkalmazásokhoz, amelyek maximális fénykibocsátást igényelnek – például nagy sebességű ellenőrzésekhez, hosszú munkatávolságokhoz vagy erős környezeti fényviszonyokkal rendelkező környezetekhez.

Nagy szórási képességű keskeny sávok: Ezek vékony, keskeny házolással rendelkeznek, amelyekhez olyan optikák tartoznak, amelyek a fényt széles területen osztják el. Ezek az alkalmazásokhoz ideálisak, amelyek egyenletes, széles körű megvilágítást igényelnek kompakt méretből, például széles szállítószalagok vagy nagy ellenőrző felületek megvilágításához.

Kulcsfontos tényezők Kiválasztáskor

A megfelelő sork világítótest kiválasztása egy gépi látási rendszerhez kritikus fontosságú az pontos ellenőrzési eredmények és az optimális teljesítmény biztosításához. Az első és legfontosabb szempont az objektum méretének és típusának ismerete. Az objektum méretei, geometriája, felületi struktúrája és anyagtulajdonságai segítenek meghatározni a sork világítótest megfelelő hosszát, alakját és fényerejét. A tükröző vagy áttetsző felületű objektumokhoz szórt vagy speciális hullámhosszú világítás szükséges, míg a strukturált vagy matt felületekhez közvetlen vagy irányított megvilágítás javasolt.

Az világítási típus és mintázat egyaránt fontos. A front világítás, hátsó világítás, diffúz világítás és gyűrű világítás minde más-más célt szolgál. A front világítás kiemeli a felületi részleteket, a hátsó világítás kontrasztos körvonalakat hoz létre élérzékeléshez, a diffúz világítás csökkenti az árnyékokat és a tükröződést, míg a gyűrű világítás egyenletes megvilágítást biztosít görbült vagy hengeres tárgyakhoz. A megfelelő világítási mintázat kiválasztása biztosítja, hogy hibák, élek vagy jelölések egyértelműen rögzítésre kerüljenek.

A fényerő és intenzitás szabályozásnak összhangban kell lennie a kamera expozíciós igényeivel és az ellenőrzési sebességgel. A magas intenzitású sáv világítás ideális gyorsan mozgó objektumokhoz vagy hosszú munkatávolságokhoz, míg az állítható vagy stroboszkóp-vezérelt világítás lehetővé teszi a pontos beállítást különböző ellenőrzési körülmények között.

A hullámhossz kiválasztása szintén kritikus tényező. Különböző LED-színek – piros, kék, zöld, fehér, UV, IR és SWIR – fokozzák a kontrasztot, fedik fel rejtett jellemzőket, illetve csökkentik a nemkívánatos visszaverődéseket. A hullámhossz illesztése az anyaghoz és a hibatípushoz javítja a felismerés pontosságát.

Miért lesz szüksége rá Gépi látású fénycsíkok ?

1. Rugalmas világításkonfiguráció

Többféle megvilágítási mód – Támogatja a világító és sötét térbeli beállításokat egyaránt, a kívánt jellemzők kiemeléséhez vagy a nemkívánatos visszaverődések elnyomásához.

Szegmensvezérlés – Számos LED-es fénycsík rendelkezik külön kezelhető szegmensekkel, amelyek lehetővé teszik több vizsgálati technika futtatását egyetlen állomáson belül.

Állítható pozicionálás – Különböző szögben és távolságban rögzíthető, így különböző alakú és méretű tárgyakhoz is igazítható.

Gyors újrakonfigurálás – Cserélhető ablakok és közvetlen hozzáférés az optikához gyors beállításokat tesznek lehetővé a termelési változásokhoz.

Vonalszkenner-kompatibilitás – Integrálható vonalszkenner-tartozékokkal alternatív geometriákhoz, beleértve lineáris vagy sötétmezős megvilágítást.

Többtechnikás előny – Nagyobb alkalmazkodóképességet kínál, mint az egyetlen üzemmóddal rendelkező megvilágítási lehetőségek, például kupolás vagy diffúz fények.

2. Széleskörű alkalmazási lehetőségek

• Vegyes felhasználás – Alkalmazható szállítósoros ellenőrzésre, robotirányításra, pick-and-place műveletekre és logisztikai szkenner alagutakra.

• Nagy teljesítményű megvilágítás – Egyenletes, széltől-széléig terjedő megvilágítást biztosít a felületi struktúrák kiemelésére, hibák észlelésére és a pontos mérések biztosítására.
• Minőségellenőrzés támogatása – Fokozza az ellenőrzést a csomagolás ellenőrzése, alkatrészek méretingadozásának vizsgálata és a folyamatfigyelés során.
• Hullámhossz-választék – Elérhető piros, kék, zöld, fehér, UV, IR és SWIR változatban, hogy az anyagtulajdonságokhoz igazodjon és javítsa a kontrasztot.
• Állítható fényerősség – A világítási beállítások különböző ellenőrzési sebességekhez és környezeti viszonyokhoz való alkalmazkodását lehetővé teszik.
• Moduláris kialakítás – Lehetővé teszi a hossz és a konfiguráció testreszabását a különféle gyártási igényekhez való igazítás céljából.

Összegzés

A megfelelő gépi látású fénycsík kiválasztása kritikus fontosságú a gépi látási rendszer teljesítményének optimalizálásához. A figyelembe veendő főbb tényezők közé tartozik az alkalmazás specifikus követelménye, a rendszer működési környezete, a fény intenzitása és hullámhossza, valamint a fényforrás típusa. Ezeknek a tényezőknek a gondos értékelése és egy Ön igényeit kielégítő fénycsík kiválasztása révén jelentősen javíthatja a gépi látási rendszer pontosságát és hatékonyságát. Akár alkatrészek ellenőrzéséről, alkatrészek méréséről, akár vonalkódok olvasásáról van szó, a megfelelő világítási megoldás biztosítja, hogy rendszere a legpontosabb és legmagasabb minőségű képeket rögzítse, ezáltal javítva az automatizálást és a termelékenységet a műveleteiben.
