Ajánlott megvilágítási séma tejporos doboz fedelek átmérőjének észleléséhez

A tejporos dobozok fedelei kör alakú, lapos, fém- vagy műanyagból készült alkatrészek, amelyeknek jellegzetes széleik vannak. Az átmérő meghatározása a méretmérési és élszegély-pozicionálási forgatókönyvek közé tartozik, és a megfelelő megvilágítás megoldások valamint a kiválasztás indoklása a következőképpen határozható meg:

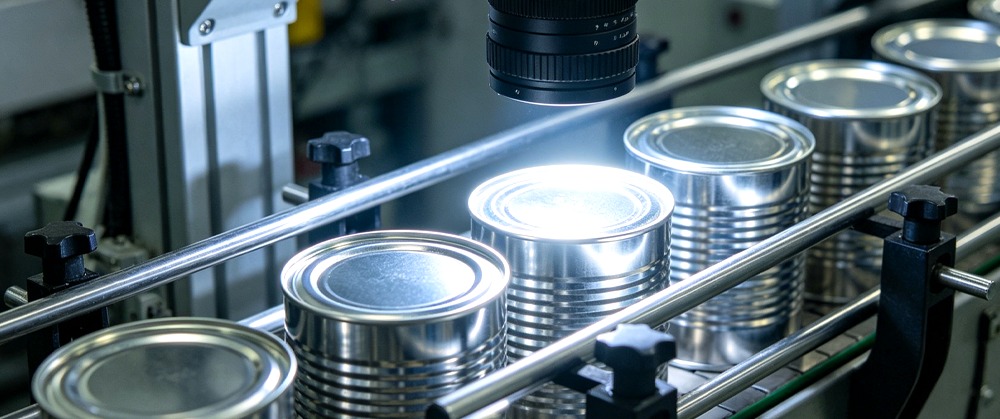

1. Legjobb ajánlás: gyűrűs árnyékmentes megvilágítás (szórt gyűrűs megvilágítás)

Alkalmazási forgatókönyv

Ez a megvilágítás alkalmas a doboztető teljes felületének felülről történő leképezésére, hogy kinyerjük a külső körvonalakat, és elvégezzük az átmérő- és kerekesség-mérést; ez az ipari detektálásban leggyakrabban alkalmazott megoldás.

360°-os egyenletes fénykibocsátást biztosít, így teljesen kiküszöböli a fényvisszaverődést és az árnyékzavarokat

Megelőzi a helyi túlfényezést a fém doboztető felületén

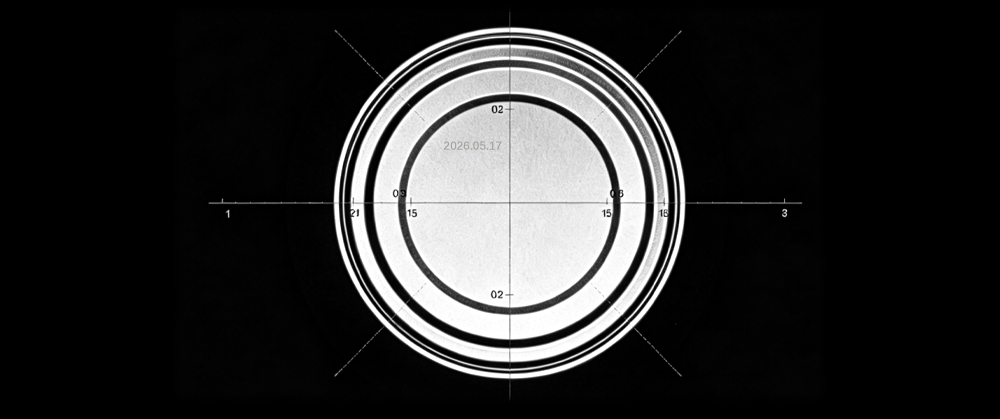

Tiszta fekete-fehér határvonalakat hoz létre az élvonalaknál, ami lehetővé teszi a közvetlen éldetektálást és a körillesztési algoritmusokat pontos átmérő-mérés céljából

Fő kiválasztási specifikációk

Széles látószögű, diffúz gyűrűs fényforrás alkalmazása; szigorúan nem ajánlott a keskeny látószögű, direkt gyűrűs fényforrás

A fényforrás belső átmérőjének 20–40 mm-rel nagyobbnak kell lennie, mint a tejporos doboz tetejének átmérője

2. Alternatív megoldás 1: Területi fényforrás (alsó háttérfény)

Alkalmazási helyszínek

Megfelelő a tejporos dobozok rögzítőkkel történő rögzítésére és az alulról történő megvilágításra szolgáló érzékelőállomásokhoz.

Háttérfényes képfelvétellel egyértelmű fekete körvonalat mutat a doboz tetejéről, rendkívül tiszta és éles szélkontúrokkal

A legmagasabb méretmérési pontosságot éri el, és ellenáll a felületi mintázatoknak és nyomtatott logóknak

Ideális függőleges elhelyezéshez gyártósoron és alsó ellentétes képfelvételi érzékeléshez

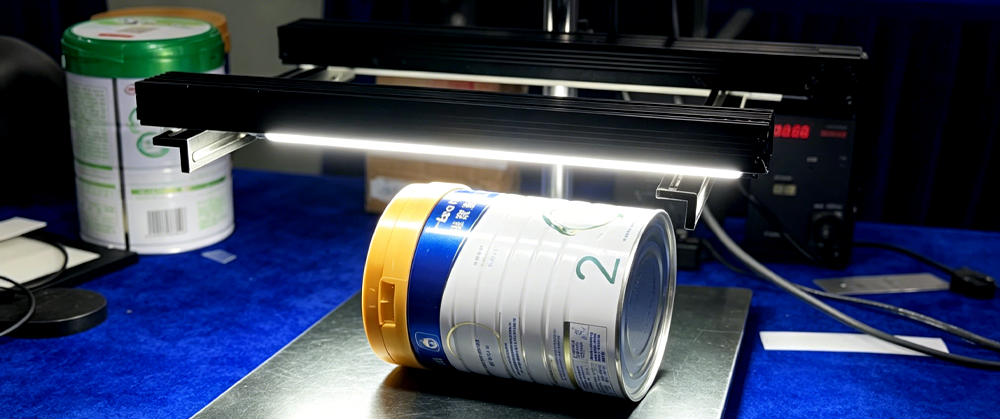

3. Alternatív megoldás 2: Ellentétes rúdfényforrások

Alkalmazási helyszínek

Ferde oldali megvilágításra alkalmazzák a bal és jobb szélkontúrok rögzítéséhez, átmérő-tartomány-meghatározáshoz.

Költséghatékony, egyszerű és alacsony költségű érzékelőállomásokhoz alkalmas

Korlátozás: A fém dobozfedelek hajlamosak a fényvisszaverődésre; diffúzorlemezekre és pontos fényforrás-szög-beállításra van szükség

Nem ajánlott fényforrások a felismerési hibák elkerülése érdekében

Pontszerű fényforrás és koaxiális fényforrás: Hajlamosak a központi túlexpozícióra és sötét, elmosódott szélekre, ami pontatlan kontúrkivonáshoz vezet, ezért nem alkalmazhatók teljes körkép-átmérő-mérésre

Gyors összefoglalás a kiválasztáshoz

1. Hagyományos felülről történő képfelvételi érzékelés → Diffúz gyűrűs árnyékmentes fényforrás (elsődleges választás)

2. Nagypontosságú méretmérés felületi zavarok elleni ellenállással → Alulról háttérfényezett területi fényforrás

3. Alacsony költségű, egyszerű érzékelési munkaállomás → Kettős ferde, egymással szemben elhelyezett rúdfényforrások
