Liệu một máy ảnh thị giác máy tính có cửa trập toàn cục có loại bỏ hiện tượng mờ chuyển động tốt hơn các loại có cửa trập cuộn không?

Khi chụp các đối tượng chuyển động nhanh trong môi trường công nghiệp, chất lượng hình ảnh phụ thuộc rất nhiều vào cách cảm biến thu ánh sáng. Một máy ảnh thị giác máy tính có cửa trập toàn cục phơi sáng mọi điểm ảnh đồng thời, đây chính là nền tảng cho ưu thế của nó so với các giải pháp cửa trập cuộn. Sự khác biệt cơ bản này quyết định liệu hệ thống hình ảnh của bạn có cung cấp dữ liệu sắc nét và đáng tin cậy hay bị méo mó, từ đó làm ảnh hưởng đến quá trình xử lý hậu kỳ.

Câu trả lời ngắn gọn là có: một cửa trập toàn cục máy ảnh thị giác máy loại bỏ hiện tượng mờ chuyển động hiệu quả hơn so với các loại màn trập cuộn trong phần lớn các tình huống kiểm tra và tự động hóa công nghiệp. Tuy nhiên, việc hiểu rõ lý do vì sao điều này xảy ra và thời điểm lợi thế này trở nên quan trọng nhất sẽ giúp kỹ sư và đội ngũ mua sắm đưa ra quyết định mua hàng sáng suốt hơn. Bài viết này phân tích chi tiết cơ chế hoạt động, lợi ích thực tiễn cũng như phạm vi ứng dụng phù hợp của camera thị giác máy tính có màn trập toàn cục khi so sánh trực tiếp với phiên bản màn trập cuộn tương ứng.

Cách Cơ Chế Màn Trập Ảnh Hưởng Đến Độ Rõ Nét Của Hình Ảnh

Sự Khác Biệt Cốt Lõi Về Thời Điểm Phơi Sáng Của Các Điểm Ảnh

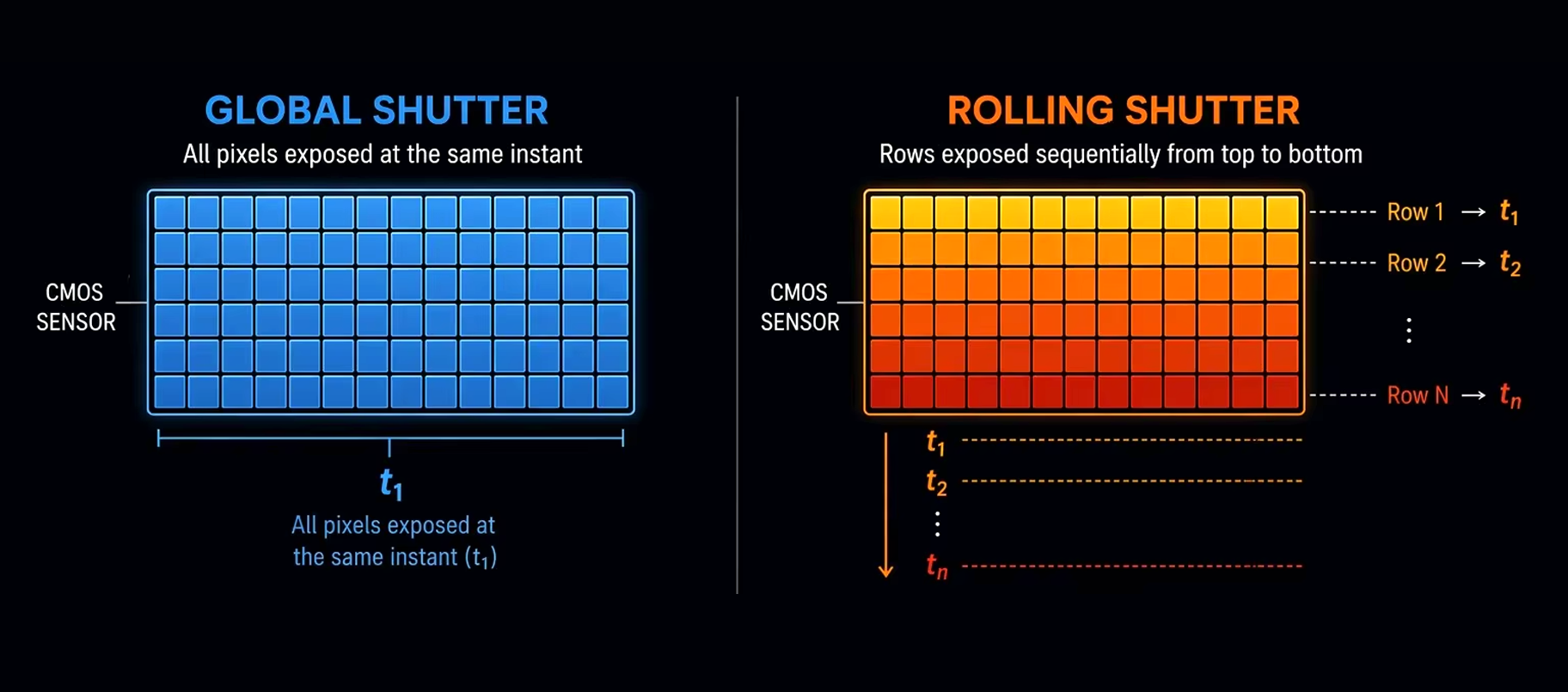

Một camera thị giác máy tính có cửa trập toàn cục ghi lại tất cả các điểm ảnh tại đúng cùng một thời điểm. Bộ cảm biến đọc toàn bộ khung hình cùng lúc, nghĩa là không có phần nào của hình ảnh được ghi lại sớm hơn hoặc muộn hơn phần khác. Việc phơi sáng đồng thời này chính là yếu tố khiến camera thị giác máy tính có cửa trập toàn cục trở nên cực kỳ hiệu quả trong việc đóng băng chuyển động mà không gây ra biến dạng hình học. Ngược lại, bộ cảm biến cửa trập cuộn quét hình ảnh từng hàng từ trên xuống dưới, do đó các phần khác nhau của khung hình được phơi sáng tại những thời điểm hơi khác nhau.

Khi chủ thể di chuyển trong quá trình quét từng hàng như vậy, hình ảnh kết quả sẽ ghi lại vị trí của đối tượng ở các vị trí khác nhau trên các hàng khác nhau. Đầu ra từ bộ cảm biến cửa trập cuộn có thể xuất hiện hiện tượng lệch (skewing), rung lắc (wobble) hoặc hiệu ứng 'jello' nổi tiếng. Camera thị giác máy tính có cửa trập toàn cục tránh hoàn toàn các hiện tượng sai lệch này vì toàn bộ diện tích cảm biến được lấy mẫu tại một thời điểm đồng bộ duy nhất, bất kể tốc độ chuyển động của chủ thể là bao nhiêu.

Làm mờ chuyển động so với biến dạng do cửa trập cuộn

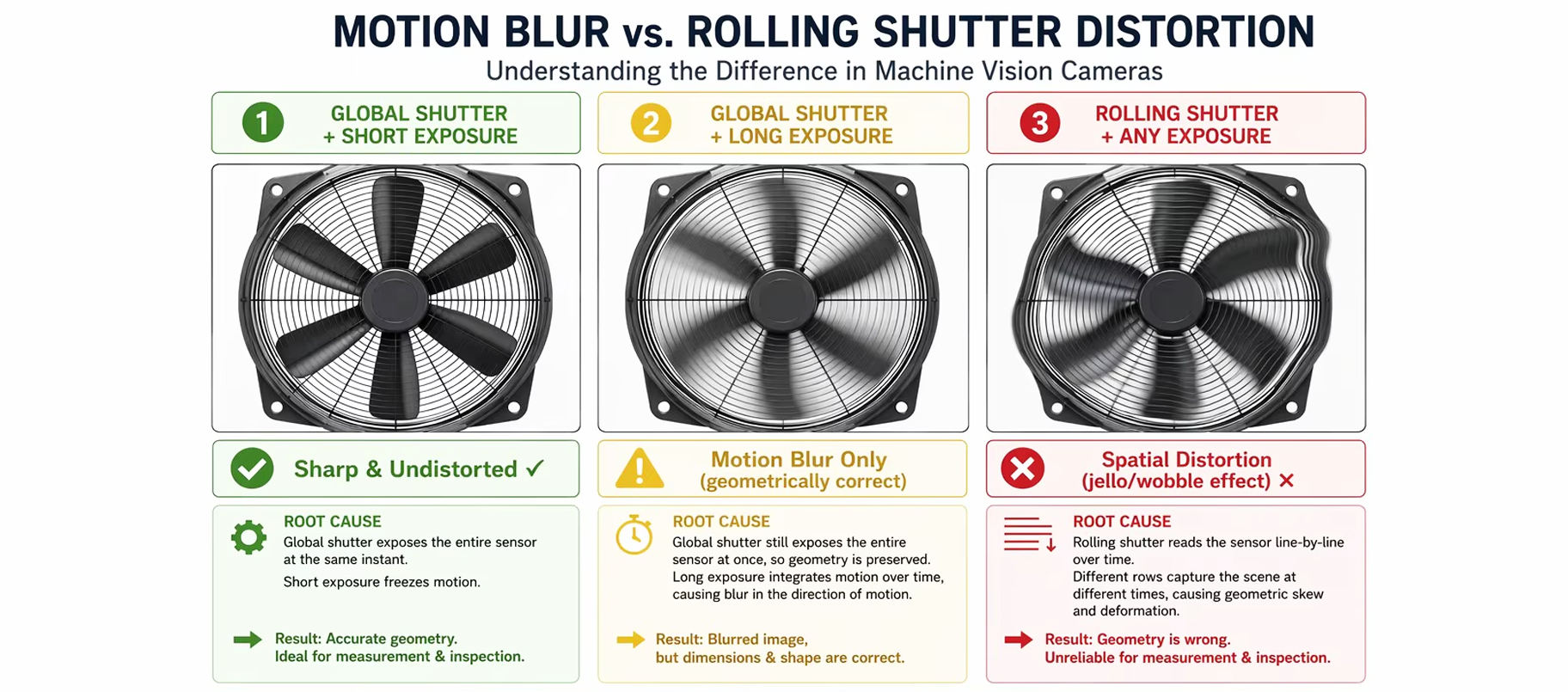

Mờ chuyển động và biến dạng cửa trập cuộn là hai vấn đề riêng biệt mà các kỹ sư thường nhầm lẫn với nhau. Hiện tượng mờ chuyển động xảy ra khi thời gian phơi sáng đủ dài để một vật thể di chuyển rõ rệt trên cảm biến trong khoảng thời gian đó. Một máy ảnh thị giác máy công nghiệp sử dụng cửa trập toàn cục vẫn có thể xuất hiện hiện tượng mờ chuyển động nếu thời gian phơi sáng được đặt quá dài. Tuy nhiên, bằng cách sử dụng thời gian phơi sáng ngắn, máy ảnh thị giác máy công nghiệp dùng cửa trập toàn cục sẽ ghi lại một khung hình sắc nét, không bị biến dạng vì tất cả các điểm ảnh đều được cố định đồng thời. Ngược lại, các máy ảnh dùng cửa trập cuộn, ngay cả khi thời gian phơi sáng rất ngắn, vẫn dễ bị biến dạng hình học mỗi khi vật thể hoặc chính máy ảnh di chuyển giữa các lần quét hàng. Điều này khiến máy ảnh thị giác máy công nghiệp dùng cửa trập toàn cục trở thành công cụ đáng tin cậy hơn khi việc di chuyển là điều không thể tránh khỏi.

Các ứng dụng công nghiệp nơi cửa trập toàn cục vượt trội

Kiểm tra trên Dây chuyền Sản xuất Tốc độ Cao

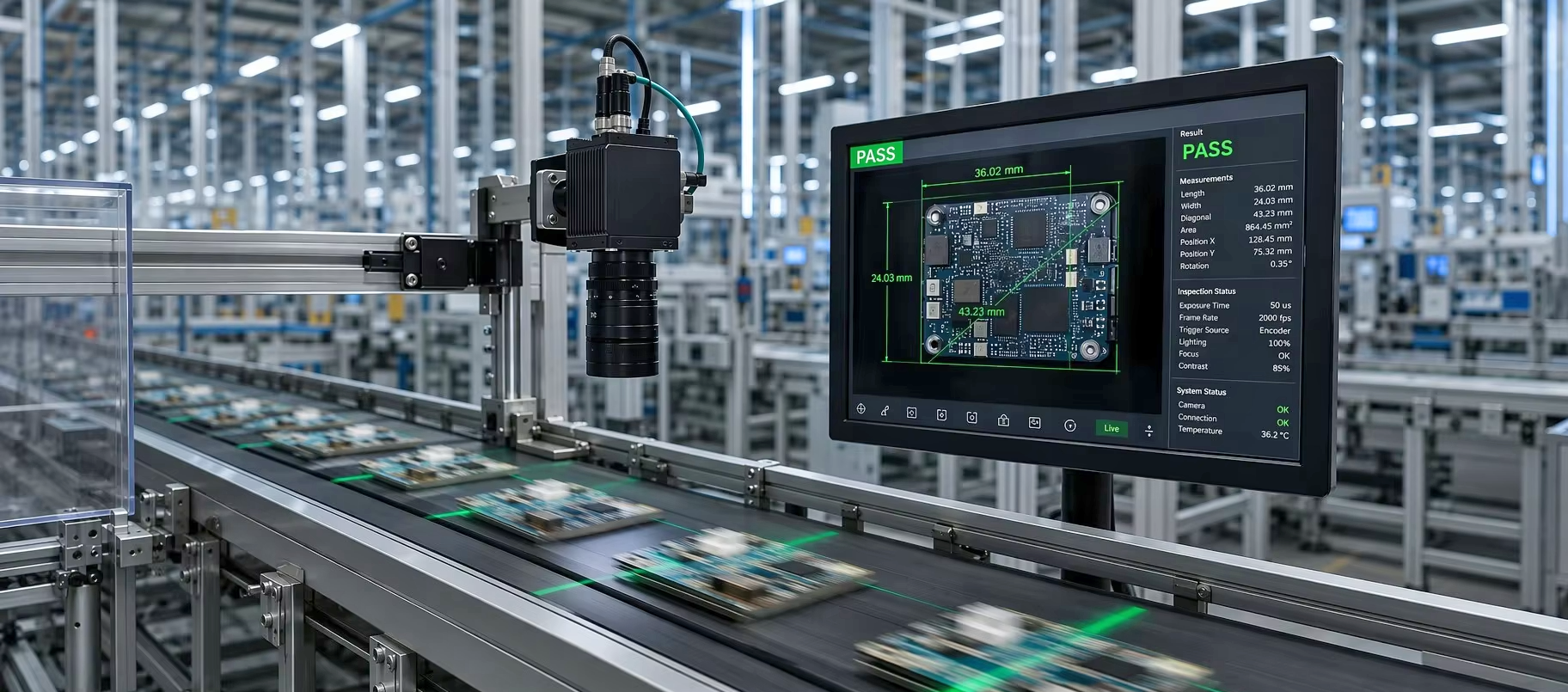

Trên một dây chuyền sản xuất vận hành nhanh, các linh kiện, nhãn mác và đặc điểm bề mặt đi ngang qua trạm chụp ảnh trong vài mili giây. Máy ảnh thị giác máy (machine vision camera) có cửa trập toàn khung (global shutter) rất phù hợp với những môi trường như vậy vì loại bỏ được hiện tượng méo hình vốn làm sai lệch hình học của các chi tiết cần kiểm tra. Dù nhiệm vụ yêu cầu đọc mã vạch, đo kích thước hay phát hiện khuyết tật bề mặt, máy ảnh thị giác máy có cửa trập toàn khung vẫn đảm bảo độ chính xác nhất quán giữa các khung hình — điều mà các máy ảnh sử dụng cửa trập cuộn (rolling shutter) không thể đạt được trong cùng điều kiện.

Độ tin cậy của camera thị giác máy tính có cửa trập toàn khung trong các ứng dụng tốc độ cao trực tiếp giúp giảm tỷ lệ loại bỏ sai và đưa ra các quyết định đạt/không đạt đáng tin cậy hơn. Khi hệ thống kiểm tra được tích hợp với đơn vị robot gắp và đặt, dữ liệu vị trí chính xác do camera thị giác máy tính có cửa trập toàn khung cung cấp đảm bảo robot phản hồi đúng cách. Bất kỳ biến dạng không gian nào do cửa trập cuộn gây ra đều sẽ lan truyền lỗi xuyên suốt quy trình tự động.

Robotics, AGVs và Các nền tảng camera di chuyển

Các ứng dụng mà bản thân camera đang chuyển động đặt ra một thách thức bổ sung. Một camera thị giác máy với cửa trập toàn cục được lắp trên cánh tay robot hoặc phương tiện dẫn hướng tự động có thể ghi lại những hình ảnh rõ nét ngay cả khi nền tảng đang tăng tốc, giảm tốc hoặc rung động. Các cảm biến cửa trập lăn đặc biệt dễ bị ảnh hưởng trong các tình huống này vì chuyển động của thân máy gây ra sự chênh lệch về thời điểm đọc từng hàng tương tự như chuyển động của đối tượng. Do lý do này, các kỹ sư tích hợp hệ thống thị giác vào các nền tảng di động luôn ưu tiên lựa chọn camera thị giác máy với cửa trập toàn cục. Camera thị giác máy với cửa trập toàn cục loại bỏ một biến số đáng kể trong quá trình hiệu chuẩn hệ thống và đơn giản hóa thiết kế tổng thể của đường ống xử lý thị giác.

Khi Nên Cân Nhắc Sử Dụng Cửa Trập Lăn

Các Cảnh Tĩnh Và Các Triển Khai Nhạy Cảm Về Chi Phí

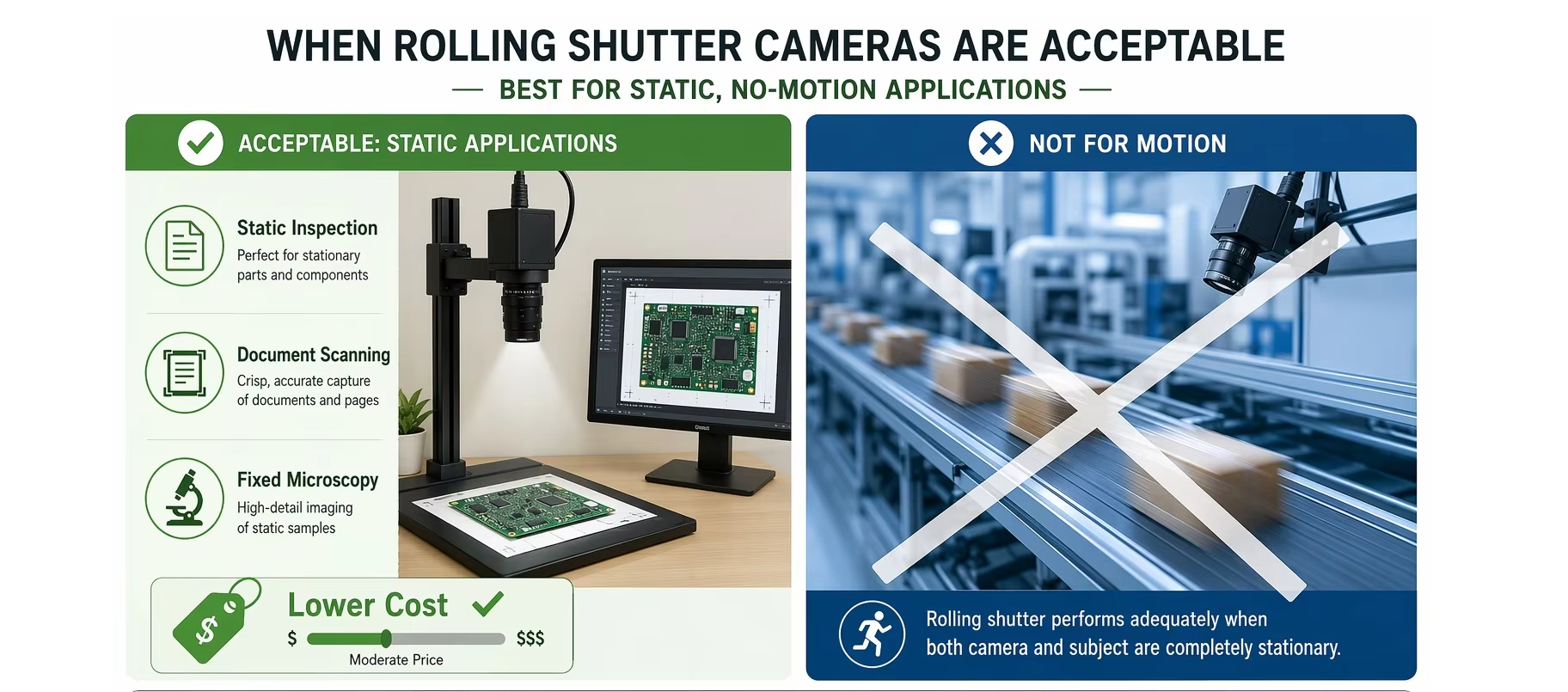

Việc cho rằng máy ảnh thị giác máy tính có cửa trập toàn khung (global shutter) là lựa chọn phù hợp cho mọi ứng dụng sẽ không chính xác. Trong các tình huống mà cả máy ảnh và đối tượng đều hoàn toàn đứng yên, máy ảnh có cửa trập quét (rolling shutter) vẫn có thể tạo ra những hình ảnh sắc nét và chính xác tương đương với chi phí thấp hơn. Các trạm quét tài liệu, kiểm tra chất lượng cố định tiêu cự trên các sản phẩm đứng yên và một số thiết lập kính hiển vi thường không có chuyển động đáng kể nào trong khoảng thời gian phơi sáng. Trong những trường hợp này, máy ảnh có cửa trập quét hoạt động đầy đủ và việc chi thêm tiền cho máy ảnh thị giác máy tính có cửa trập toàn khung có thể không cần thiết.

Chi phí là một yếu tố thực sự quan trọng trong các triển khai quy mô lớn, nơi yêu cầu hàng chục hoặc hàng trăm camera. Camera thị giác máy tính có cửa trập toàn cục thường có mức giá cao hơn do kiến trúc cảm biến phức tạp hơn. Các đội mua sắm hoạt động trong điều kiện ngân sách eo hẹp đôi khi đánh giá xem hồ sơ chuyển động cụ thể của ứng dụng của họ có thực sự đòi hỏi một camera thị giác máy tính có cửa trập toàn cục hay không trước khi quyết định lựa chọn này.

Sự đánh đổi giữa độ nhạy và dải động

Các cảm biến cửa trượt (rolling shutter), đặc biệt là các thiết kế chiếu sáng từ mặt sau (back-side illuminated), có thể mang lại độ nhạy sáng vượt trội trong một số cấu hình. Một camera thị giác máy (machine vision camera) sử dụng cửa trập toàn cục (global shutter) với kiến trúc chiếu sáng từ mặt trước (front-side illuminated) có thể yêu cầu mức độ chiếu sáng cao hơn hoặc thời gian phơi sáng dài hơn để đạt được chất lượng tín hiệu tương đương trong điều kiện thiếu sáng. Tuy nhiên, nhiều thiết kế hiện đại của camera thị giác máy sử dụng cửa trập toàn cục đã thu hẹp đáng kể khoảng cách này. Các kỹ sư nên đánh giá toàn bộ bối cảnh hệ thống, bao gồm cả bố trí đèn và điều kiện môi trường xung quanh, thay vì giả định rằng độ nhạy sáng đơn thuần sẽ quyết định lựa chọn tối ưu.

Câu hỏi thường gặp

Liệu một camera thị giác máy sử dụng cửa trập toàn cục luôn ngăn chặn hiện tượng mờ chuyển động (motion blur)?

Một camera thị giác máy sử dụng cửa trập toàn cục sẽ loại bỏ hoàn toàn hiện tượng méo do cửa trượt (rolling shutter distortion), nhưng hiện tượng mờ chuyển động vẫn có thể xảy ra nếu thời gian phơi sáng quá dài so với tốc độ chuyển động của đối tượng. Việc sử dụng thời gian phơi sáng đủ ngắn trên một camera thị giác máy sử dụng cửa trập toàn cục sẽ đồng thời loại bỏ cả hiện tượng méo và hiện tượng mờ.

Máy ảnh thị giác máy (machine vision) có cửa trập toàn khung (global shutter) có phù hợp để chụp ảnh màu không?

Có, máy ảnh thị giác máy có cửa trập toàn khung có sẵn cả phiên bản trắng-đen và màu. Các mẫu máy ảnh thị giác máy có cửa trập toàn khung dành cho ảnh màu sử dụng cảm biến theo mẫu Bayer và mang lại khả năng tái tạo màu chính xác trên các đối tượng đang chuyển động, mà không xuất hiện hiện tượng viền màu (color fringing) thường gặp ở các cảm biến ảnh màu dùng cửa trập cuộn (rolling shutter).

Làm thế nào để chọn độ phân giải phù hợp cho máy ảnh thị giác máy có cửa trập toàn khung?

Việc lựa chọn độ phân giải cho máy ảnh thị giác máy có cửa trập toàn khung phụ thuộc vào trường nhìn (field of view), kích thước nhỏ nhất của chi tiết cần phân biệt được và tốc độ khung hình yêu cầu. Các mẫu máy ảnh thị giác máy có cửa trập toàn khung có độ phân giải cao hơn cung cấp chi tiết tinh tế hơn nhưng đòi hỏi băng thông và công suất xử lý lớn hơn; do đó, cách tiếp cận thực tiễn nhất là chọn độ phân giải phù hợp với yêu cầu kiểm tra thực tế.
