Cách Máy ảnh Quét Dòng Cải thiện Việc Phát hiện Khuyết tật Bề mặt

Ưu điểm cốt lõi của camera quét dòng trong kiểm tra bề mặt tốc độ cao

Loại bỏ hiện tượng nhòe chuyển động nhờ việc chụp liên tục theo từng dòng

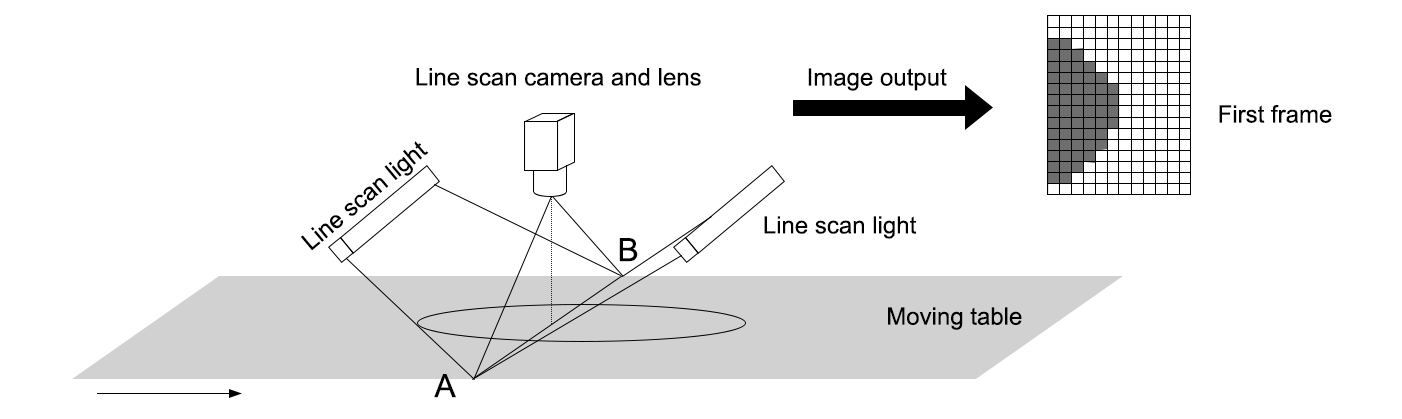

Các camera quét dòng hoạt động khác biệt so với camera thông thường khi cần loại bỏ hiện tượng nhòe do chuyển động. Chúng chụp ảnh từng hàng pixel một trong khi các vật thể di chuyển ngang qua cảm biến. Camera tiếp tục quét liên tục, đồng bộ chính xác với tốc độ di chuyển của băng chuyền — thường được thực hiện thông qua thiết bị gọi là bộ mã hóa quay. Điều này có nghĩa là mỗi đường quét đều ghi lại chi tiết rõ nét mà không xảy ra chồng lấn khung hình gây hiện tượng nhòe. So sánh với các camera quét diện tích — chụp toàn bộ ảnh cùng một lúc — hệ thống quét dòng vẫn duy trì độ sắc nét ngay cả khi vật liệu di chuyển qua với tốc độ trên 5 mét mỗi giây. Đối với các dây chuyền sản xuất lá kim loại mỏng hoặc ngành dệt may, nơi chất lượng là yếu tố quan trọng nhất, điều này tạo nên sự khác biệt lớn. Các camera truyền thống đơn giản không theo kịp và cuối cùng cho ra những hình ảnh bị nhòe hoặc hoàn toàn vô dụng. Nghiên cứu gần đây công bố năm 2023 cho thấy các hệ thống chuyên dụng này chỉ gây ra dưới 0,1% lỗi do hiện tượng nhòe chuyển động trong các thao tác vận hành tốc độ cao — một thành tích khá ấn tượng đối với bất kỳ ai đang vận hành các dây chuyền kiểm tra tự động.

Vượt qua các hạn chế về tốc độ khung hình của camera quét diện tích trong dây chuyền sản xuất dựa trên web

Các camera quét vùng tiêu chuẩn gặp giới hạn về tốc độ khung hình, thường chỉ đạt tối đa khoảng 200 khung hình/giây (fps). Điều này khiến chúng gần như vô dụng trong việc kiểm tra các vật liệu liên tục di chuyển dọc theo dây chuyền sản xuất. Vấn đề nằm ở chỗ những camera này chụp ảnh theo từng khoảng thời gian cố định, do đó thực tế tồn tại những khoảng trống nhỏ về thời gian giữa mỗi lần chụp — và các khuyết tật hoàn toàn có thể lọt qua khe hở này mà không bị phát hiện. Ngược lại, camera quét dòng giải quyết vấn đề này theo một cách hoàn toàn khác: thay vì chụp toàn bộ ảnh cùng một lúc, chúng xây dựng ảnh từng đường quét theo chiều dọc. Nhờ vậy, dữ liệu ảnh sẽ hoàn toàn liền mạch, không có bất kỳ khoảng trống nào — bất kể vật liệu đang được kiểm tra dài bao nhiêu đi nữa. Đối với các ứng dụng như sản xuất giấy, kiểm tra tấm pin mặt trời hay đảm bảo chất lượng điện cực pin, điều này đặc biệt quan trọng. Các thử nghiệm thực tế cho thấy các hệ thống quét dòng này có khả năng phát hiện những khuyết tật cực nhỏ, kích thước dưới một milimét, ngay cả khi dây chuyền sản xuất vận hành với tốc độ lên tới 10 mét/giây — điều mà các camera quét vùng thông thường hoàn toàn không thể đáp ứng.

Tối ưu hóa các thông số của camera quét dòng để phát hiện lỗi một cách đáng tin cậy

Khoảng cách giữa các điểm ảnh, tốc độ quét dòng và tốc độ di chuyển băng vật liệu: Áp dụng tiêu chuẩn Nyquist–Shannon để phát hiện các khuyết tật nhỏ hơn kích thước điểm ảnh

Việc thiết lập chính xác các thông số là rất quan trọng khi phát hiện những khuyết tật nhỏ mà chúng ta đang tìm kiếm. Khoảng cách giữa các điểm ảnh (pixel pitch) về cơ bản xác định giới hạn lý thuyết về độ phân giải chi tiết. Chẳng hạn, với khoảng cách giữa các điểm ảnh là 10 micromet, hệ thống có thể phát hiện được các đặc điểm có kích thước khoảng 10 micromet. Tuy nhiên, theo quy tắc lấy mẫu Nyquist-Shannon, chúng ta cần ít nhất hai điểm ảnh bao phủ mỗi khuyết tật, và lý tưởng nhất là ba hoặc bốn điểm ảnh, nhằm tránh các hiện tượng chồng lấn (aliasing) gây khó chịu và đảm bảo thu được hình ảnh chính xác. Khi kiểm tra vật liệu di chuyển với tốc độ 5 mét/giây, việc phát hiện một khuyết tật kích thước 50 micromet trở nên khó khăn trừ khi hệ thống có khả năng xử lý tốc độ quét dòng (line rate) vượt quá 100 kilohertz. Việc đồng bộ hóa tốc độ quét dòng với tốc độ vận chuyển băng vật liệu (web speed) giúp ngăn hiện tượng mờ ảnh trong quá trình kiểm tra. Nếu không được lấy mẫu đúng cách, những khuyết tật nhỏ này hoặc sẽ biến mất hoàn toàn hoặc xuất hiện méo mó, sai lệch. Việc tính toán và điều chỉnh chính xác tất cả các thông số này đảm bảo rằng ngay cả những vết nứt mảnh như sợi tóc và những vết xước vi mô cũng hiển thị rõ ràng — dù chúng nhỏ hơn kích thước mà từng điểm ảnh riêng lẻ bình thường có thể ghi nhận.

Định vị chính xác khuyết tật bằng kỹ thuật quét dòng đồng bộ với bộ mã hóa

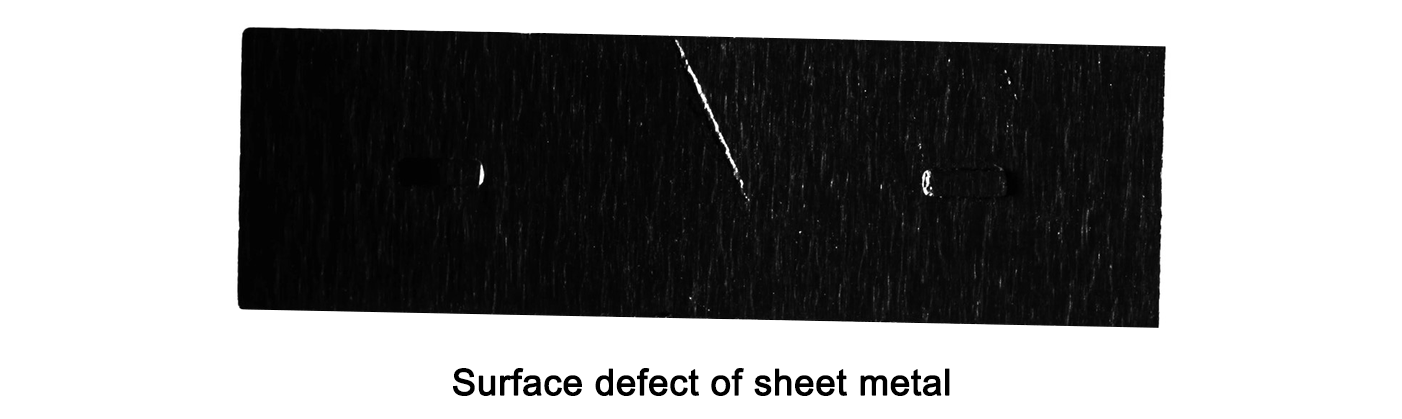

Việc xác định chính xác vị trí các khuyết tật trên các vật liệu chuyển động liên tục — như màng phim, vải hoặc tấm kim loại — đòi hỏi phải đồng bộ hóa chuyển động của vật liệu với quá trình chụp ảnh ở độ chính xác cấp micromet. Các bộ mã hóa dạng bậc thang (quadrature encoder) làm được điều này. Khi được lắp đặt trên các trục lăn hoặc trục dẫn động, những thiết bị này tạo ra tín hiệu vị trí theo thời gian thực, từ đó kích hoạt mỗi dòng quét chính xác tại thời điểm vật liệu di chuyển ngang qua nó. Toàn bộ hệ thống hoạt động theo vòng kín, do đó không xảy ra hiện tượng lệch dần khỏi vị trí chuẩn. Kết quả là mọi khuyết tật đều được ghi lại đúng vị trí thực tế trên bề mặt vật liệu, ngay cả khi vật liệu di chuyển với tốc độ vượt quá 10 mét mỗi giây. Độ chính xác như vậy đặc biệt quan trọng trong các ứng dụng kiểm soát chất lượng, nơi yêu cầu đồng thời cả tốc độ cao và độ chính xác cao.

Việc tích hợp bộ mã hóa dạng bậc thang đảm bảo độ lặp lại vị trí ở mức ±0,1 mm trên các cuộn vật liệu đang chuyển động

Các hệ thống bộ mã hóa ngày nay có thể xác định vị trí ở các khoảng cách 0,1 micromet, điều này có nghĩa là tọa độ lặp lại một cách nhất quán trong phạm vi khoảng ±0,1 milimet khi thực hiện nhiều lần đo. Mức độ chi tiết này cho phép các hệ thống tự động phát hiện và loại bỏ các chi tiết lỗi mà vẫn hao phí rất ít vật liệu. Các ngành công nghiệp mà chất lượng là yếu tố quan trọng nhất đều cần độ chính xác như vậy. Hãy xem xét các lĩnh vực như lớp phủ quang học, sản xuất điện cực pin hoặc lá kim loại dùng trong bao bì dược phẩm. Những lĩnh vực này phụ thuộc vào các phép đo chính xác không chỉ để phát hiện sự cố mà còn để theo dõi dữ liệu sản xuất và kiểm soát quy trình theo phương pháp thống kê. Một yếu tố đặc biệt quan trọng khác là khả năng của bộ mã hóa trong việc duy trì sự đồng bộ giữa các thành phần ngay cả khi máy tăng tốc hoặc giảm tốc. Điều này giúp đảm bảo vị trí chính xác trong suốt quá trình vận hành liên tục với các chu kỳ khởi động – dừng thường xuyên trên sàn nhà máy.

Mở rộng ứng dụng: Từ các bề mặt phẳng dạng cuộn đến các bề mặt cong và quay

Kiểm tra bề mặt hình trụ bằng bộ mã hóa quay và cấu hình máy ảnh quét dòng đa dòng

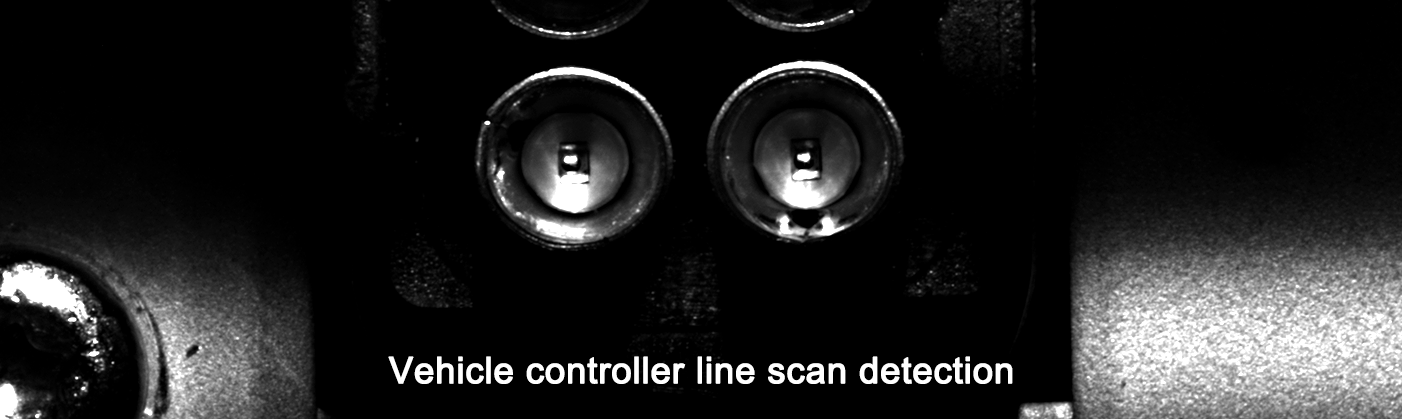

Công nghệ quét dòng giờ đây hoạt động tuyệt vời không chỉ trên các bề mặt phẳng mà còn trên mọi loại hình dạng cong và quay như ống, con lăn, chai lọ, cũng như các chi tiết dài trên ô tô. Hệ thống sử dụng bộ mã hóa quay để đồng bộ thời điểm chụp ảnh với chuyển động quay của vật thể. Điều này mang lại độ chính xác định vị khá cao, sai số khoảng ±0,1 mm, ngay cả khi vật thể quay với tốc độ lên đến 500 vòng/phút. Khi các công ty bố trí nhiều đường quét cạnh nhau cùng với nhiều cảm biến hoạt động đồng thời, hệ thống có thể thu được nhiều đường quét cùng lúc. Nhờ đó, toàn bộ bề mặt cần kiểm tra được bao phủ đầy đủ 360 độ, không bỏ sót vùng nào hay xuất hiện khe hở nơi các khuyết tật có thể ẩn náu.

Đối với các bề mặt cong, các thiết kế quang học chuyên dụng (ví dụ: thấu kính telecentric hoặc thấu kính trụ tùy chỉnh) và các thuật toán bù góc hiệu chỉnh độ lệch của mặt phẳng tiêu, từ đó duy trì độ phân giải trên các hình dạng phức tạp. Việc kiểm định trong môi trường công nghiệp cho thấy tỷ lệ phát hiện khuyết tật vượt quá 99,2% trên các hình học khó khăn. Các khả năng cốt lõi bao gồm:

• Loại bỏ biến dạng bề mặt thông qua bù góc theo thời gian thực
• Đo đường kính tại chỗ trong quá trình quay
• Phát hiện các vết xước vi mô (< 5 µm) trên các bề mặt có độ phản xạ cao hoặc có kết cấu bề mặt đặc biệt
• Tích hợp liền mạch với các hệ thống đánh bóng, phủ lớp hoặc phân loại tự động bằng robot

Kiến trúc này thích nghi được với các môi trường khắc nghiệt—từ các dây chuyền đúc chịu rung động mạnh đến các phòng sạch đạt tiêu chuẩn ISO Class 5—hỗ trợ việc áp dụng ngày càng rộng rãi trong kiểm tra vật liệu compozit hàng không vũ trụ, sản xuất thiết bị y tế và các linh kiện năng lượng tái tạo.

Sẵn sàng nâng cao khả năng phát hiện khuyết tật bề mặt của bạn với camera quét dòng?

Các camera quét dòng là nền tảng cho việc phát hiện khuyết tật bề mặt một cách đáng tin cậy và tốc độ cao—không một hệ thống quét diện tích nào có thể sánh được với khả năng phủ kín liên tục, loại bỏ nhòe chuyển động và độ chính xác ở cấp micromet khi vận hành ở tốc độ sản xuất tối đa. Bằng cách tối ưu hóa các thông số quét dòng, đồng bộ hóa bộ mã hóa và thiết kế quang học sao cho phù hợp với vật liệu và yêu cầu phát hiện khuyết tật của bạn, bạn sẽ giảm thiểu số khuyết tật bị bỏ sót, hạn chế phế liệu và đạt được kiểm soát chất lượng ổn định, hiệu quả về chi phí cho dây chuyền sản xuất của mình.

Đối với các giải pháp máy ảnh quét dòng dành cho công nghiệp, được thiết kế riêng cho ứng dụng kiểm tra bề mặt của bạn, hoặc để xây dựng một hệ thống thị giác máy hoàn chỉnh tích hợp đầy đủ cùng các thành phần bổ trợ như nguồn chiếu sáng, ống kính và công cụ đồng bộ hóa bộ mã hóa (như HIFLY cung cấp), hãy hợp tác với một nhà cung cấp có nền tảng vững chắc trong lĩnh vực thị giác máy công nghiệp. Kinh nghiệm 15 năm của HIFLY bao quát các dòng máy ảnh quét dòng tốc độ cao chuẩn 10 GigE độ phân giải 8K, các hệ thống chụp ảnh đa phổ và các giải pháp kiểm tra bề mặt từ đầu đến cuối—được chứng nhận theo tiêu chuẩn ISO 9001:2015, sở hữu hơn 30 bằng sáng chế phát minh và hỗ trợ hơn 2.500 khách hàng tại hơn 30 quốc gia. Liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí nhằm tối ưu hóa hệ thống phát hiện khuyết tật bề mặt dựa trên máy ảnh quét dòng của bạn.
