Làm thế nào để lựa chọn giữa cảm biến CCD và CMOS cho camera thị giác máy trong điều kiện ánh sáng yếu?

Lựa chọn công nghệ cảm biến phù hợp cho một máy ảnh thị giác máy được sử dụng trong môi trường thiếu sáng là một trong những quyết định quan trọng nhất mà kỹ sư hoặc chuyên gia mua hàng sẽ phải đối mặt. Dù bạn đang triển khai một máy ảnh thị giác máy trên dây chuyền sản xuất thiếu ánh sáng, bên trong buồng kiểm tra kín hay trong ứng dụng giám sát ngoài trời với điều kiện chiếu sáng thay đổi, loại cảm biến nằm ở lõi của máy ảnh sẽ trực tiếp ảnh hưởng đến chất lượng hình ảnh, độ tin cậy của hệ thống và chi phí vận hành dài hạn. Việc lựa chọn giữa kiến trúc cảm biến CCD và CMOS không chỉ đơn thuần là sở thích kỹ thuật — đây là một quyết định mang ý nghĩa thực tiễn cả về mặt kỹ thuật lẫn tài chính đối với mọi triển khai máy ảnh thị giác máy tính.

Bài viết này phân tích cả hai kiến trúc cảm biến từ góc nhìn của một camera thị giác máy hoạt động trong điều kiện ánh sáng yếu. Việc hiểu rõ những khác biệt cơ bản về cách mỗi cảm biến thu nhận và xử lý ánh sáng sẽ giúp bạn lựa chọn cấu hình camera thị giác máy phù hợp nhất với yêu cầu ứng dụng của mình. Từ tỷ số tín hiệu trên nhiễu đến nhiễu đọc, dải động và thời gian tích hợp, mỗi yếu tố đều đóng vai trò then chốt khi camera thị giác máy phải hoạt động ổn định trong các điều kiện chiếu sáng thách thức.

Sự khác biệt giữa cảm biến CCD và CMOS trong camera thị giác máy

Kiến trúc tín hiệu và độ nhạy trong điều kiện ánh sáng yếu

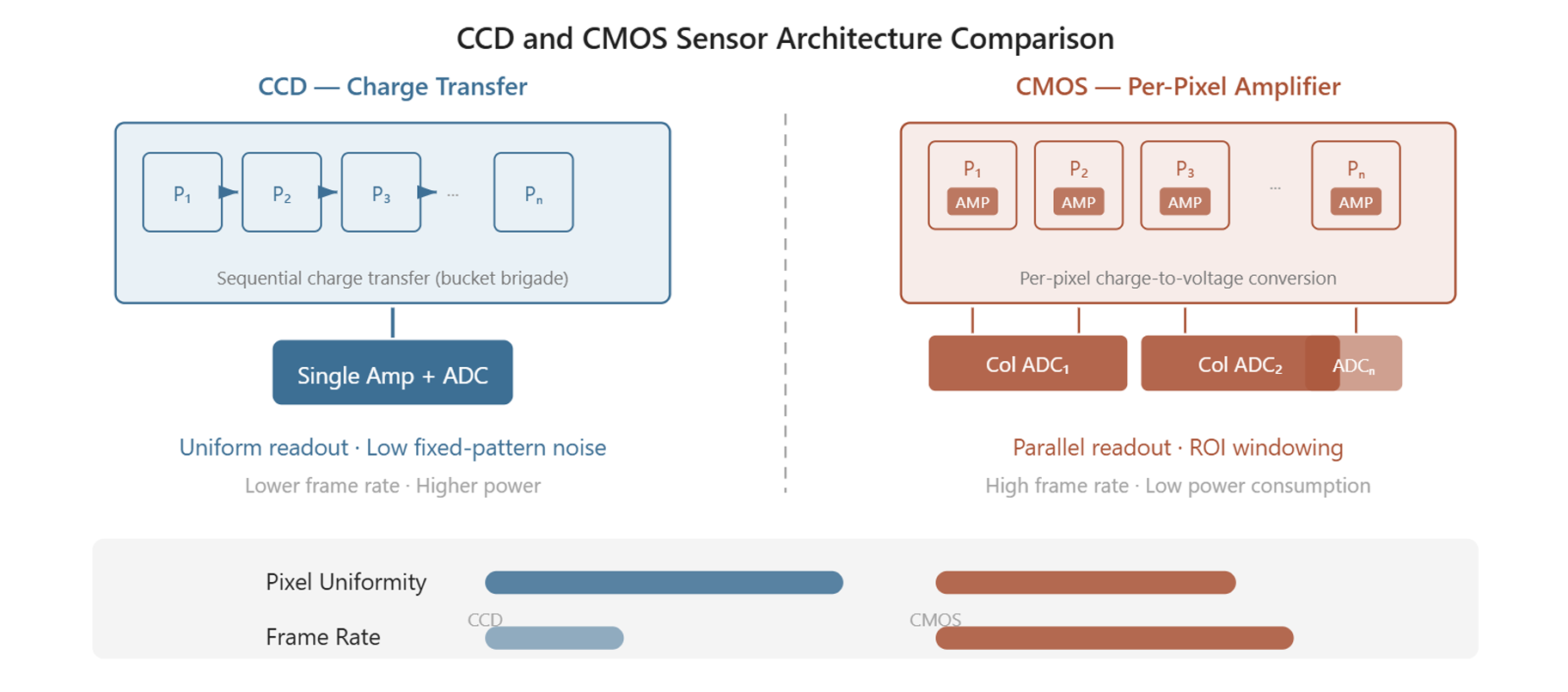

Một camera thị giác máy dựa trên CCD truyền điện tích từ điểm ảnh này sang điểm ảnh khác trên cảm biến trước khi chuyển đổi thành điện áp tại một nút đầu ra duy nhất. Kiến trúc này tạo ra phản ứng điểm ảnh rất đồng đều và nhiễu mẫu cố định thấp—hai đặc tính cực kỳ mong muốn khi camera thị giác máy cần phát hiện những khác biệt tương phản tinh tế trong các cảnh thiếu sáng. Vì mỗi điểm ảnh trong camera thị giác máy CCD chia sẻ chung một nút chuyển đổi, nên nhiễu đọc luôn ở mức thấp một cách nhất quán trên toàn bộ diện tích cảm biến. Điều này khiến camera thị giác máy CCD đặc biệt phù hợp với các ứng dụng mà độ nhạy tuyệt đối và độ đồng đều của hình ảnh quan trọng hơn tốc độ xử lý.

Một camera thị giác máy dựa trên công nghệ CMOS, ngược lại, chuyển đổi điện tích thành điện áp trực tiếp tại mỗi điểm ảnh bằng bộ khuếch đại tích hợp ngay trong điểm ảnh. Cách tiếp cận chuyển đổi riêng lẻ cho từng điểm ảnh này cho phép camera thị giác máy đọc ra từng điểm ảnh riêng lẻ hoặc các vùng quan tâm, từ đó đạt được tốc độ khung hình nhanh hơn nhiều. Tuy nhiên, các thiết kế CMOS ban đầu gây ra nhiễu đọc cao hơn và sự sai lệch lớn hơn giữa các điểm ảnh. Ngày nay, các cảm biến CMOS chiếu sáng từ phía sau (back-illuminated CMOS) hiện đại được sử dụng trong các thiết kế camera thị giác máy đã thu hẹp đáng kể khoảng cách này, mang lại mức độ nhạy tương đương với hiệu suất của cảm biến CCD trong nhiều tình huống thiếu sáng.

Dải động và hiệu suất nhiễu

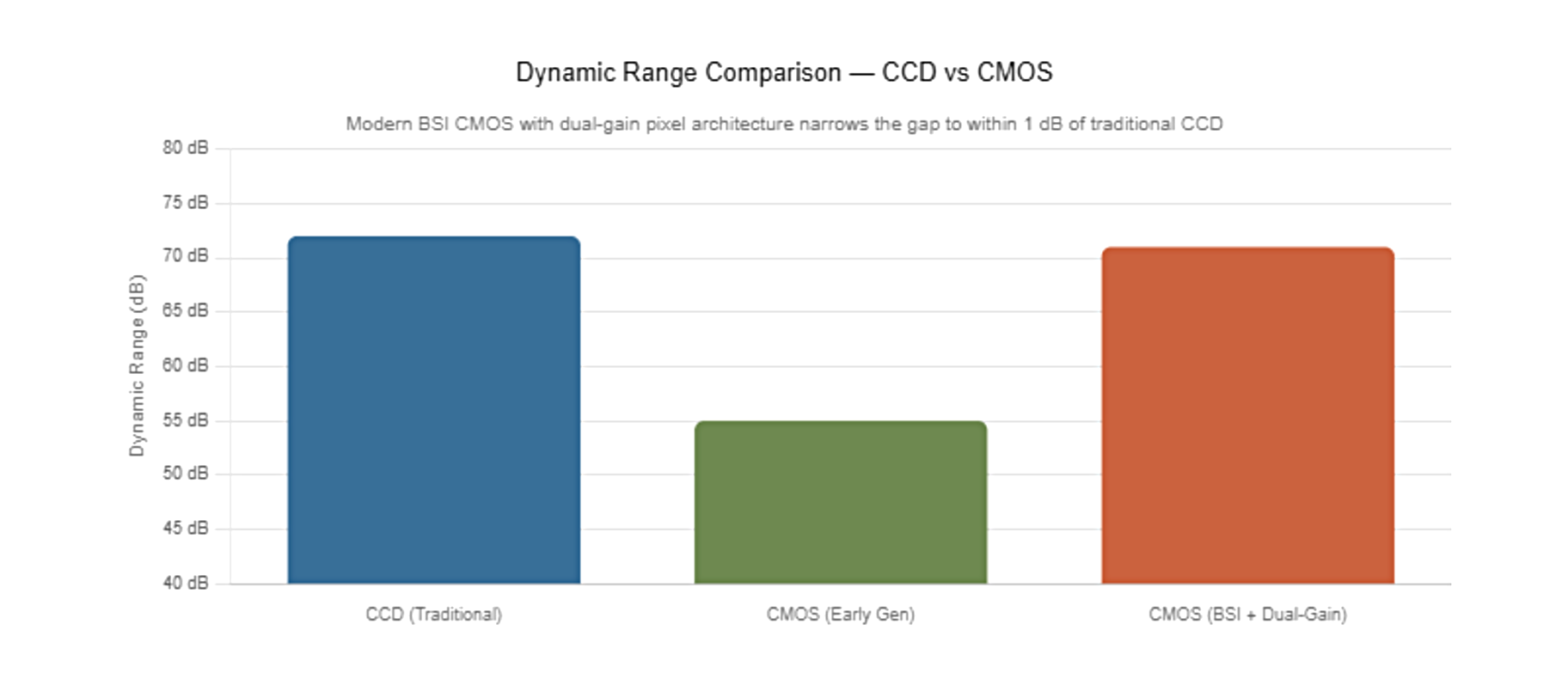

Dải động là một thông số quan trọng đối với bất kỳ camera thị giác máy nào hoạt động trong môi trường ánh sáng yếu hoặc ánh sáng hỗn hợp. Một camera thị giác máy có dải động cao có thể ghi lại cả chi tiết vùng tối và chi tiết vùng sáng trong cùng một khung hình mà không bị cắt đỉnh (clipping) hay nhiễu do giới hạn nhiễu nền (noise floor). Các cảm biến CCD truyền thống cung cấp dải động xuất sắc với đặc tính nhiễu dễ dự đoán, khiến camera thị giác máy sử dụng cảm biến CCD trở thành lựa chọn đáng tin cậy cho các môi trường kiểm tra trong phòng thí nghiệm hoặc dược phẩm được kiểm soát chặt chẽ. Các cảm biến CMOS trong camera thị giác máy hiện đại cũng có thể đạt được dải động cạnh tranh, đặc biệt khi áp dụng cơ chế chụp toàn khung (global shutter) và kiến trúc điểm ảnh hai độ lợi (dual-gain pixel). Đối với camera thị giác máy vận hành trên dây chuyền sản xuất chuyển động nhanh với điều kiện chiếu sáng thay đổi, giải pháp CMOS có dải động cao thậm chí có thể vượt trội hơn so với giải pháp CCD nhờ kết hợp tốc độ cao cùng độ nhạy phù hợp.

Các tiêu chí đánh giá chính khi lựa chọn camera thị giác máy cho điều kiện ánh sáng yếu

Hiệu suất lượng tử và hệ số lấp đầy

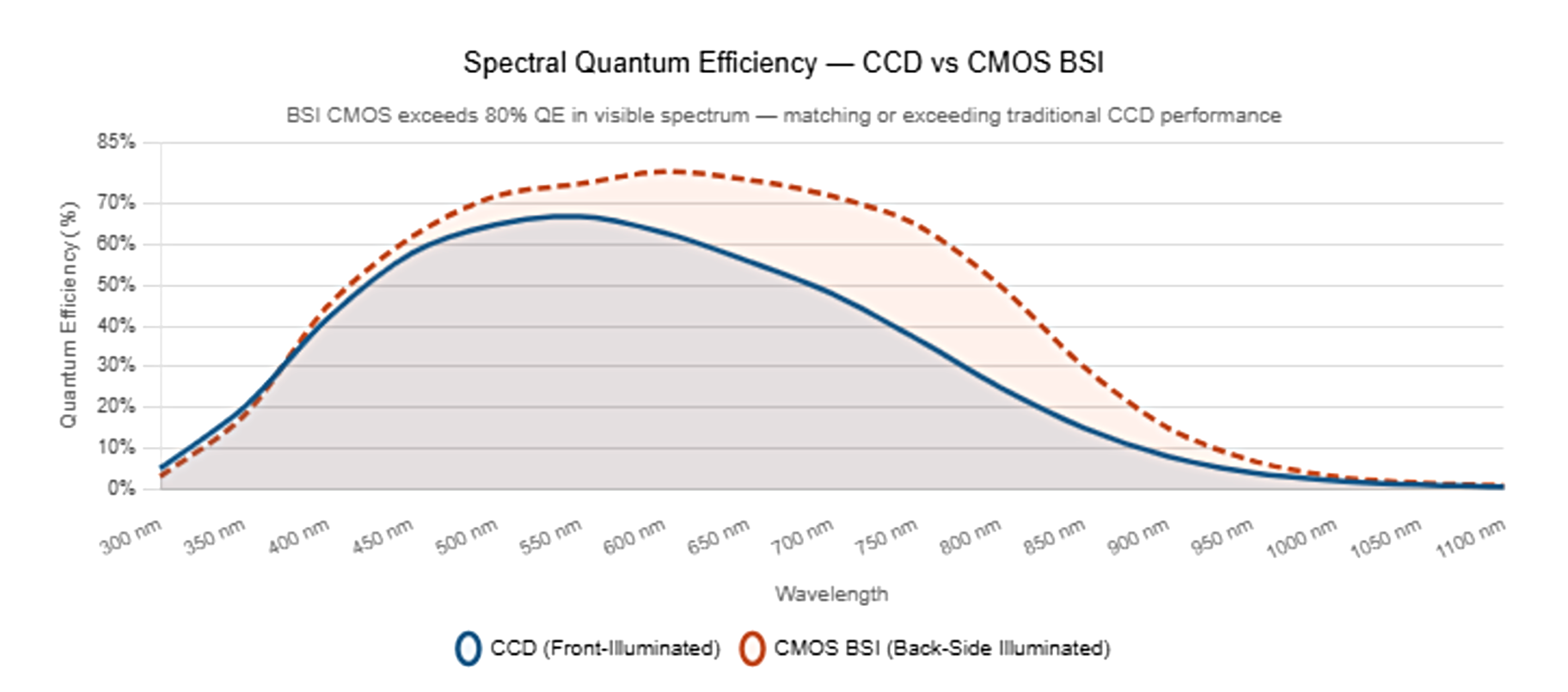

Hiệu suất lượng tử mô tả mức độ hiệu quả mà cảm biến máy ảnh thị giác máy tính chuyển đổi photon đi vào thành electron. Một máy ảnh thị giác máy tính có hiệu suất lượng tử cao sẽ tạo ra tín hiệu mạnh hơn từ cùng một mức độ ánh sáng, từ đó trực tiếp giảm sự phụ thuộc vào khuếch đại độ lợi và hạn chế khuếch đại nhiễu. Trong lịch sử, các cảm biến CCD dẫn đầu về hiệu suất lượng tử trong các ứng dụng máy ảnh thị giác máy tính khoa học và công nghiệp. Tuy nhiên, các cảm biến CMOS chiếu sáng từ mặt sau được sử dụng trong các sản phẩm máy ảnh thị giác máy tính hiện nay có thể đạt giá trị hiệu suất lượng tử trên 80% trong dải quang phổ khả kiến, ngang bằng hoặc vượt trội nhiều giải pháp dựa trên CCD. Khi đánh giá một máy ảnh thị giác máy tính cho ứng dụng trong điều kiện ánh sáng yếu, bạn luôn nên yêu cầu nhà cung cấp cung cấp đường cong hiệu suất lượng tử theo phổ và so sánh nó với dải bước sóng mục tiêu của bạn.

Thời gian tích hợp và các yếu tố liên quan đến chuyển động

Trong điều kiện ánh sáng yếu, camera thị giác máy thường yêu cầu thời gian tích hợp dài hơn để thu được tín hiệu đủ mạnh. Thời gian phơi sáng dài hơn trên camera thị giác máy làm tăng nguy cơ mờ chuyển động khi kiểm tra các bộ phận hoặc vật thể đang di chuyển. Camera thị giác máy sử dụng cảm biến CCD có cửa trập toàn cục (global shutter) chụp đồng thời tất cả các điểm ảnh, nhờ đó loại bỏ hiện tượng méo hình do cửa trập cuộn (rolling shutter) gây ra ở một số thiết kế CMOS. Đối với các ứng dụng yêu cầu camera thị giác máy phải chụp đối tượng đang chuyển động trong điều kiện chiếu sáng yếu, việc sử dụng camera thị giác máy có cửa trập toàn cục — bất kể là loại CCD hay CMOS — được khuyến nghị mạnh mẽ. Hiện nay, nhiều mẫu camera thị giác máy CMOS dành cho công nghiệp đã tích hợp chế độ cửa trập toàn cục, giúp duy trì độ nguyên vẹn của hình ảnh ngay cả khi thiết lập thời gian phơi sáng kéo dài.

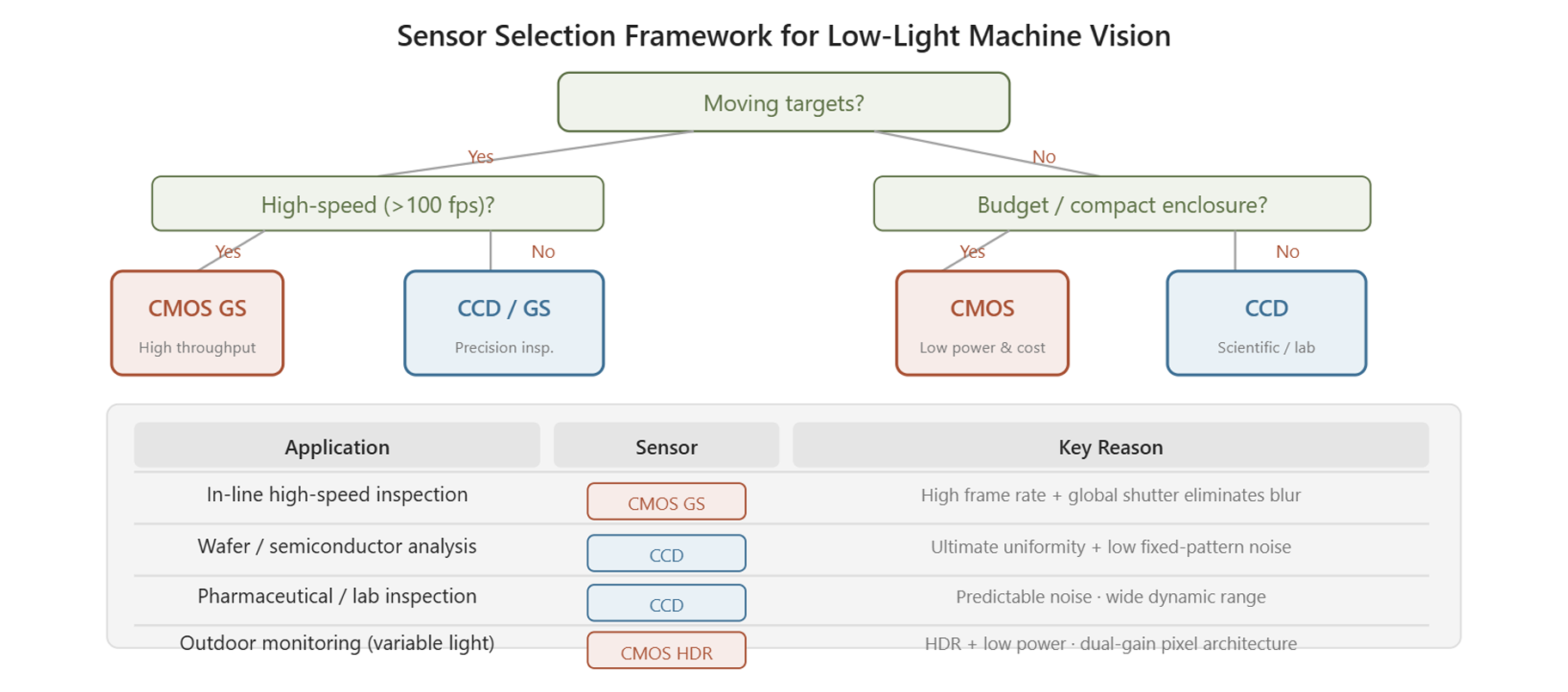

Các yếu tố thực tiễn cần cân nhắc khi lựa chọn camera thị giác máy cho ứng dụng của bạn

Tốc độ ứng dụng, giao diện và tổng chi phí

Nếu ứng dụng camera thị giác máy của bạn yêu cầu thông lượng cao — ví dụ như kiểm tra trực tuyến với tốc độ hàng trăm chi tiết mỗi phút — thì camera thị giác máy CMOS thường mang lại lợi thế về tốc độ xử lý. Camera thị giác máy CCD thường hoạt động ở tốc độ khung hình thấp hơn do kiến trúc truyền tải điện tích tuần tự của nó. Đối với các tác vụ kiểm tra chậm hơn nhưng đòi hỏi độ chính xác cao, chẳng hạn như phân tích tấm wafer hoặc xác minh tài liệu, camera thị giác máy CCD vẫn có thể được ưu tiên lựa chọn. Chi phí cũng là một yếu tố liên quan: các mô-đun camera thị giác máy CMOS đã trở nên rẻ hơn đáng kể nhờ quy mô sản xuất lớn trong ngành tiêu dùng và di động, khiến chúng trở thành lựa chọn kinh tế cho phần lớn các triển khai camera thị giác máy mới.

Các yếu tố về môi trường và độ tin cậy dài hạn

Một camera thị giác máy được triển khai trong môi trường công nghiệp phải chịu được rung động, biến đổi nhiệt độ và hoạt động liên tục. Các cảm biến CMOS được sử dụng trong thiết kế camera thị giác máy hiện đại tiêu thụ ít năng lượng hơn và sinh nhiệt ít hơn so với các cảm biến CCD tương ứng, nhờ đó kéo dài tuổi thọ cảm biến và giảm tích tụ nhiễu nhiệt. Việc tiêu thụ điện năng thấp hơn cũng giúp camera thị giác máy dùng cảm biến CMOS dễ tích hợp hơn vào các vỏ bọc nhỏ gọn, nơi khả năng quản lý nhiệt bị hạn chế. Đối với một camera thị giác máy dự kiến sẽ hoạt động liên tục trong môi trường công nghiệp khắc nghiệt, những ưu điểm về nhiệt và năng lượng của cảm biến CMOS cần được xem xét kỹ lưỡng trong quá trình lựa chọn.

Câu hỏi thường gặp

Liệu camera thị giác máy dùng cảm biến CCD luôn tốt hơn cho các ứng dụng thiếu sáng?

Không nhất thiết như vậy. Máy ảnh thị giác máy tính sử dụng cảm biến CCD truyền thống thường có độ nhiễu đọc thấp hơn và độ đồng đều cao, điều này giúp cải thiện hiệu suất trong điều kiện ánh sáng yếu. Tuy nhiên, các cảm biến máy ảnh thị giác máy tính CMOS hiện đại được chiếu sáng từ mặt sau đã đạt được mức độ nhạy tương đương. Lựa chọn tối ưu phụ thuộc vào yêu cầu cụ thể của ứng dụng bạn về tốc độ, ngân sách và thời gian tích hợp, chứ không chỉ dựa trên loại cảm biến.

Liệu một máy ảnh thị giác máy tính CMOS có thể đạt chất lượng hình ảnh ngang bằng máy ảnh thị giác máy tính CCD trong điều kiện thiếu sáng?

Có, trong nhiều trường hợp, một máy ảnh thị giác máy tính CMOS sử dụng công nghệ cảm biến chiếu sáng từ mặt sau hiện đại có thể cung cấp chất lượng hình ảnh ngang bằng hoặc gần ngang bằng máy ảnh thị giác máy tính CCD trong điều kiện ánh sáng yếu. Hãy đánh giá đường cong hiệu suất lượng tử (quantum efficiency), thông số độ nhiễu đọc (read noise) và dữ liệu dải động (dynamic range) của từng mẫu máy ảnh thị giác máy tính đang xem xét trước khi đưa ra quyết định cuối cùng.

Thông số quan trọng nhất khi lựa chọn máy ảnh thị giác máy tính cho ứng dụng thiếu sáng là gì?

Nhiễu đọc và hiệu suất lượng tử là hai thông số quan trọng nhất đối với một camera thị giác máy trong điều kiện ánh sáng yếu. Một camera thị giác máy có nhiễu đọc thấp và hiệu suất lượng tử cao sẽ tạo ra tín hiệu sạch nhất từ lượng ánh sáng tối thiểu có sẵn. Dải động và loại màn trập cũng rất quan trọng, tùy thuộc vào việc camera thị giác máy của bạn cần chụp các mục tiêu đang chuyển động hay các cảnh có mức độ chiếu sáng hỗn hợp.
