Sự Khác Biệt Giữa Camera Khu Vực Và Camera Qu barr Quét Dòng

Máy ảnh quét khu vực và máy ảnh quét đường có sự khác biệt đáng kể về nguyên lý hình ảnh, kịch bản ứng dụng, v.v., cụ thể như sau:

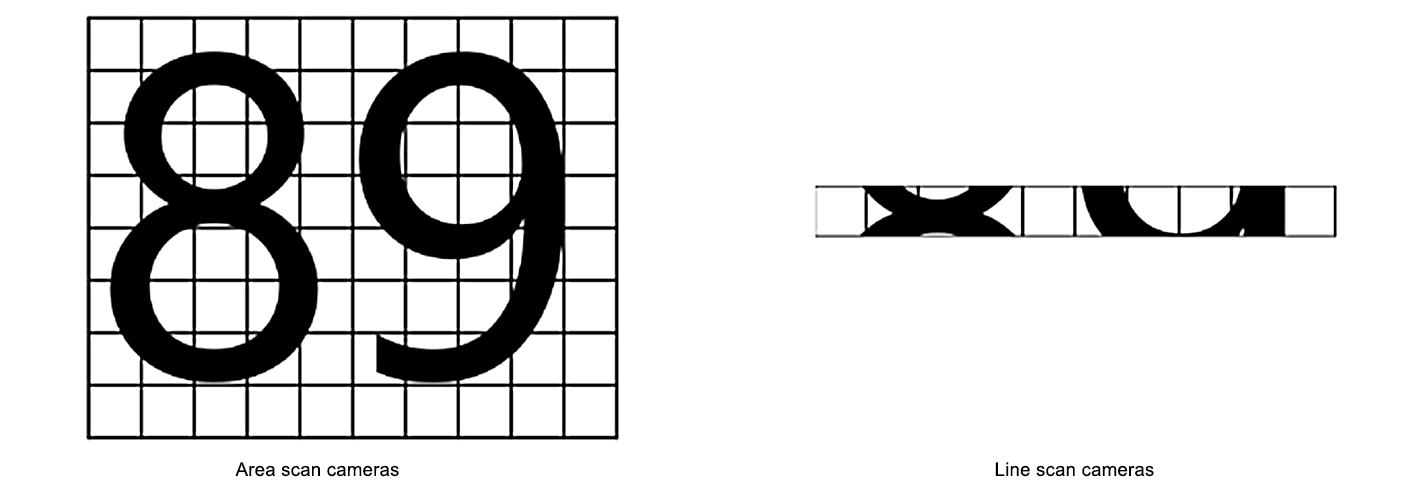

1. Điểm Khác Biệt Cốt Lõi: Cấu Trúc và Phương Pháp Tạo Hình

Camera quét diện tích (Area Scan Cameras): Cảm biến là một mặt phẳng hai chiều (giống như một ma trận). Một hình ảnh hai chiều hoàn chỉnh có thể được chụp trực tiếp chỉ với một lần phơi sáng. Các thiết bị thường ngày như điện thoại di động và máy ảnh SLR thuộc loại máy ảnh quét khu vực.

Camera quét dòng (Line Scan Cameras): Cảm biến là một đường (mảng một chiều). Nó cần phải phối hợp với chuyển động của vật thể hoặc máy ảnh (ví dụ như chuyển động của băng chuyền, quét bằng máy ảnh) để chụp hình ảnh từng đường một, sau đó ghép chúng lại thành một hình ảnh hai chiều hoàn chỉnh. Giống như việc bạn quét nhà bằng chổi, toàn bộ khu vực được phủ kín thông qua chuyển động.

2. Sự Khác Biệt Về Kịch Bản Ứng Dụng

Camera quét diện tích (Area Scan Cameras): Phù hợp để chụp các vật thể đứng yên hoặc di chuyển chậm, ví dụ như ảnh thẻ, kiểm tra sản phẩm tĩnh, chụp ảnh thường ngày, v.v. Ưu điểm của chúng là vận hành đơn giản và nhanh chóng thu được hình ảnh hoàn chỉnh.

Camera quét dòng (Line Scan Cameras): Phù hợp để chụp các vật thể chuyển động tốc độ cao trên diện tích lớn, ví dụ như kiểm tra liên tục vải và giấy, quét mặt đường, kiểm tra chất lượng sản phẩm in, v.v. Ưu điểm của chúng là độ phân giải hình ảnh cao hơn và chi tiết rõ nét hơn trong các tình huống dạng dải dài hoặc chuyển động liên tục.

3. D nguyên lý làm việc khác biệt

Sự khác biệt cốt lõi về nguyên lý làm việc giữa camera quét vùng và camera quét dòng nằm ở cấu trúc cảm biến và phương pháp tạo hình ảnh, cụ thể như sau:

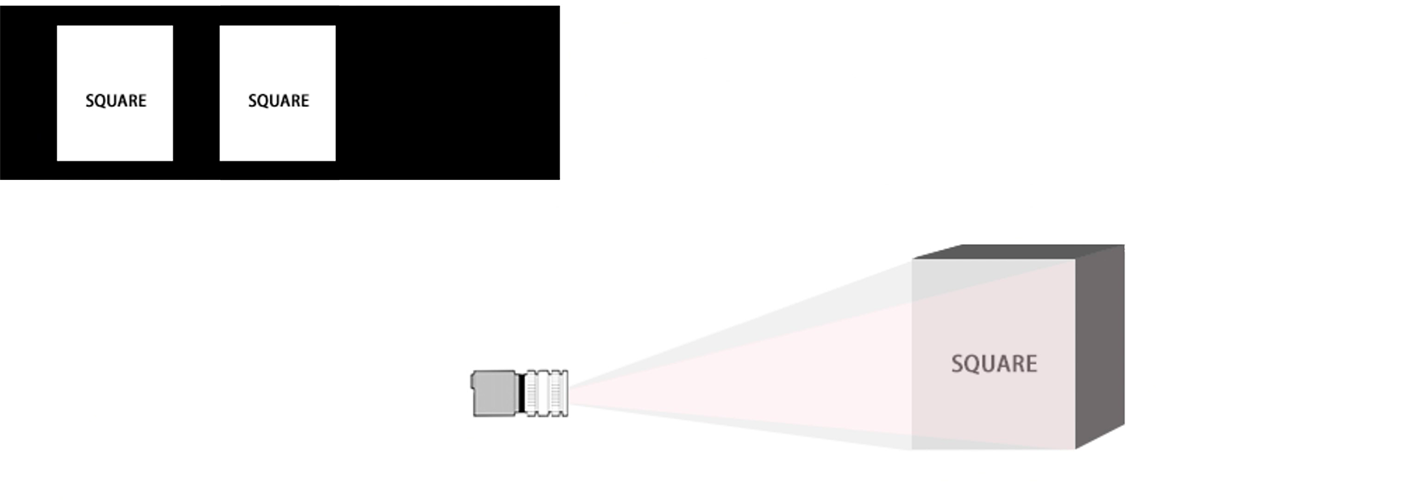

(1). Nguyên lý làm việc của camera quét vùng

Cấu trúc cảm biến: Lõi chính là cảm biến mảng vùng hai chiều (chẳng hạn như CCD hoặc CMOS), được cấu thành từ nhiều điểm ảnh tạo thành một ma trận phẳng (giống như lưới ô vuông).

Quy trình tạo hình ảnh: Khi màn trập được mở, ánh sáng chiếu đồng thời lên toàn bộ cảm biến dạng ma trận thông qua ống kính. Mỗi điểm ảnh của cảm biến nhận ánh sáng một cách đồng bộ và chuyển đổi thành tín hiệu điện. Sau khi xử lý, một hình ảnh hai chiều hoàn chỉnh (bao gồm thông tin chiều rộng và chiều cao) sẽ được tạo ra trực tiếp.

Đặc điểm: Việc thu thập toàn bộ hình ảnh có thể hoàn tất chỉ với một lần phơi sáng, không phụ thuộc vào chuyển động bên ngoài, thích hợp để chụp các vật thể đứng yên hoặc chuyển động chậm.

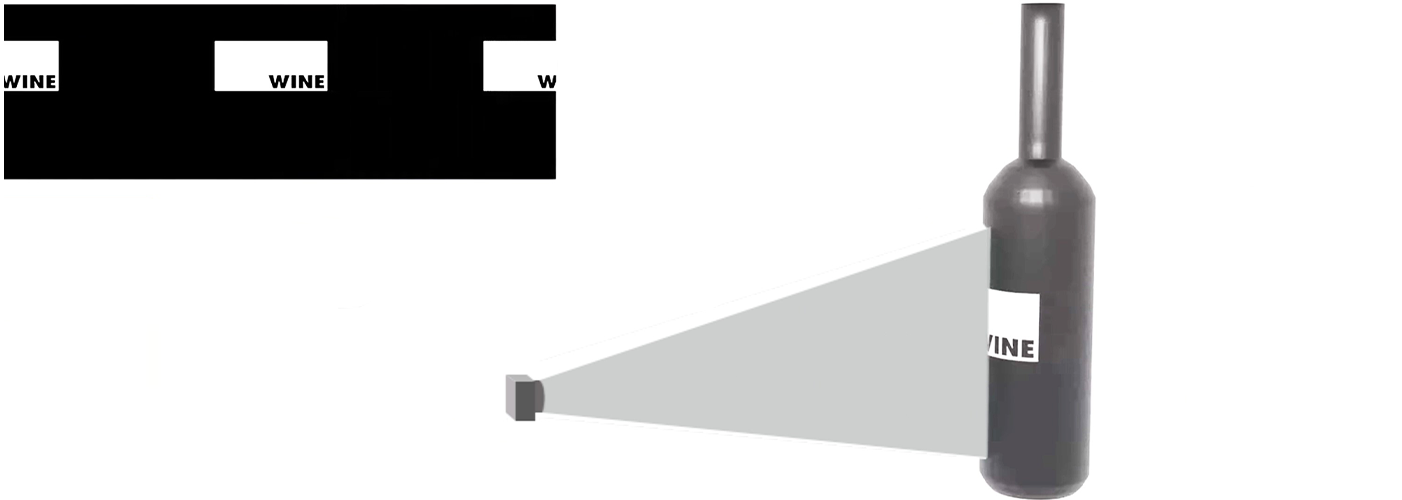

(2). Nguyên Lý Hoạt Động Của Camera Quét Dòng

Cấu trúc cảm biến: Lõi chính là cảm biến dạng dãy một chiều, các điểm ảnh được sắp xếp thành một đường thẳng (chỉ chứa một hàng điểm ảnh).

Quy trình tạo hình ảnh: Cảm biến mảng đường thẳng chỉ có thể thu thập thông tin hình ảnh của một đường mỗi lần (chỉ chứa thông tin chiều rộng). Nó cần dựa vào chuyển động đều của đối tượng (ví dụ như được băng chuyền vận chuyển) hoặc chuyển động quét của chính camera để cảm biến thu thập các hình ảnh đường ở những vị trí khác nhau từng đường một. Sau đó, các hình ảnh đường liên tục này sẽ được phần mềm ghép lại để cuối cùng tạo thành một hình ảnh hai chiều hoàn chỉnh (chiều rộng + chiều dài được tạo ra từ chuyển động).

Đặc điểm: Nó hoạt động dựa vào sự phối hợp của chuyển động bên ngoài, phù hợp để chụp hình các đối tượng liên tục, tốc độ cao hoặc diện tích lớn, đồng thời có thể duy trì độ phân giải cao trong quá trình chuyển động.

4. Các khác biệt chính khác

Độ phân giải và tỷ lệ khung hình: Camera quét đường thường có nhiều điểm ảnh hơn theo một hướng đơn, có thể đạt được khả năng chụp hình phân giải cao ngay trong chuyển động tốc độ cao; camera quét vùng có tốc độ khung hình (số lần chụp mỗi giây) linh hoạt hơn, thích hợp để chụp các hình ảnh tức thời.

Chi phí và độ phức tạp: Máy ảnh quét dòng cần được trang bị thiết bị điều khiển chuyển động, do đó hệ thống phức tạp hơn và chi phí cao hơn; hệ thống máy ảnh quét khu vực đơn giản và chi phí tương đối thấp.
