Cách Phát Hiện Độ Sâu Của Phụ Tùng Qua Kiểm Tra Thị Giác

Trong sản xuất công nghiệp, việc phát hiện độ sâu chính xác của phụ tùng là điều cần thiết cho kiểm soát chất lượng. Các phương pháp đo lường thủ công truyền thống, như sử dụng kẹp đo, chậm và dễ mắc lỗi. Các yếu tố con người như mệt mỏi và lực tác động không đều dẫn đến sự thiếu chính xác, và các lỗi parallax hoặc hiệu chuẩn không đúng có thể làm giảm thêm độ chính xác. Những vấn đề này trở nên quan trọng trong sản xuất hàng loạt, gây ra chi phí sửa chữa cao và chậm trễ giao hàng.

Kiểm tra hình ảnh, được hỗ trợ bởi công nghệ hình ảnh tiên tiến, cung cấp một giải pháp thay thế ưu việt. Nó cho phép đo lường không tiếp xúc, tốc độ cao của các bộ phận, bảo vệ các thành phần nhạy cảm và duy trì hiệu suất của dây chuyền sản xuất. Có khả năng xử lý các hình học phức tạp, kiểm tra hình ảnh đã trở thành một trụ cột trong việc đảm bảo chất lượng sản xuất hiện đại.

1. Giới thiệu về Kiểm tra Hình ảnh cho Phát hiện Độ Sâu

Kiểm tra hình ảnh để phát hiện độ sâu của bộ phận chụp ảnh các bộ phận và xử lý chúng để trích xuất dữ liệu liên quan đến độ sâu. Khác với việc đo lường thủ công, nó cung cấp hoạt động không tiếp xúc, loại bỏ nguy cơ làm hỏng các bộ phận nhạy cảm trong quá trình đo lường. Trong sản xuất các linh kiện điện tử viễn thông, nơi mà các bộ phận thường rất nhỏ và dễ vỡ, ngay cả sự chạm nhẹ từ dụng cụ đo cũng có thể gây biến dạng hoặc phá hủy, nhưng kiểm tra hình ảnh đảm bảo tính toàn vẹn của những bộ phận nhạy cảm này.

Hơn nữa, kiểm tra trực quan cho phép xử lý tốc độ cao, có khả năng phân tích nhiều bộ phận trong vòng vài giây, điều này là cần thiết để duy trì nhịp độ của các dây chuyền sản xuất hàng loạt hiện đại. Với hệ thống kiểm tra trực quan tự động, các bộ phận có thể được kiểm tra liên tục mà không cần sự can thiệp thường xuyên của người vận hành, tăng cường đáng kể hiệu suất sản xuất. Ngoài ra, nó có thể xử lý các bộ phận có hình dạng phức tạp, khó hoặc thậm chí không thể đo chính xác bằng tay. Các bộ phận có hình dạng không đều, chẳng hạn như khuôn complex dùng trong ngành nhựa, có thể được đo chính xác về độ sâu bằng kỹ thuật kiểm tra trực quan, cung cấp dữ liệu chi tiết mà phương pháp thủ công đơn giản không thể đạt được. Những lợi thế này khiến kiểm tra trực quan được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

2. Các kỹ thuật kiểm tra trực quan 3D phổ biến để phát hiện độ sâu

2.1 Thị giác song song

Nhìn lập thể sử dụng hai camera hoặc hơn để chụp hình ảnh từ các góc nhìn khác nhau. Bằng cách tính toán sự khác biệt giữa các hình ảnh này và áp dụng nguyên tắc tam giác, nó xác định độ sâu của các điểm trên bề mặt chi tiết. Kỹ thuật này đặc biệt phù hợp cho các chi tiết có hình dạng phức tạp, cung cấp thông tin độ sâu với độ chính xác tương đối cao.

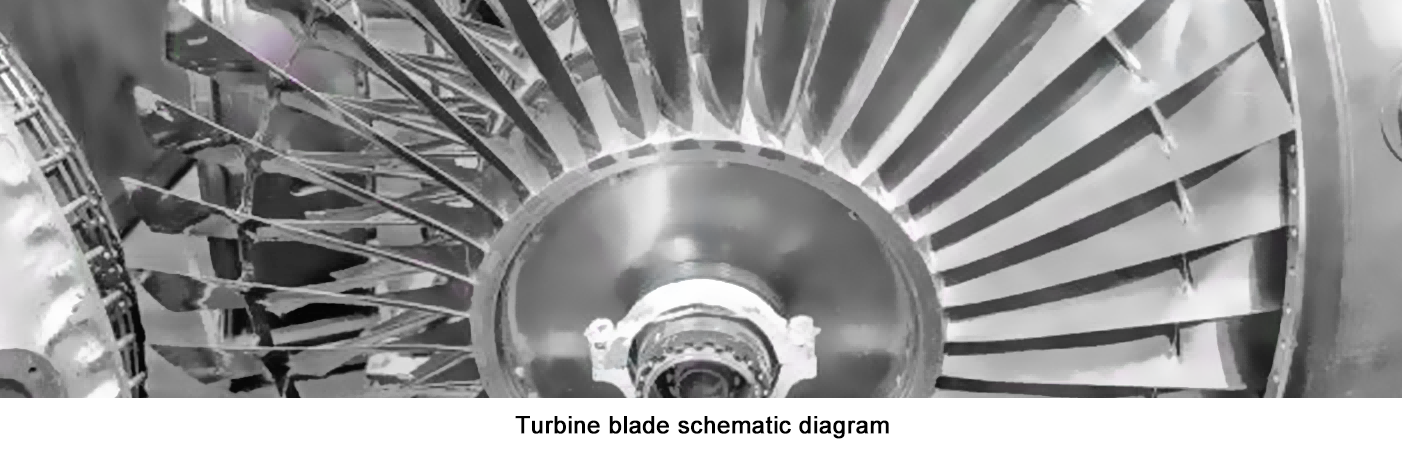

Ví dụ điển hình ngành công nghiệp hàng không vũ trụ sử dụng nhìn lập thể để đo độ sâu của các bề mặt phức tạp trên lưỡi tua-bin, đảm bảo hiệu suất khí động học và an toàn bay.

2.2 Ánh sáng cấu trúc

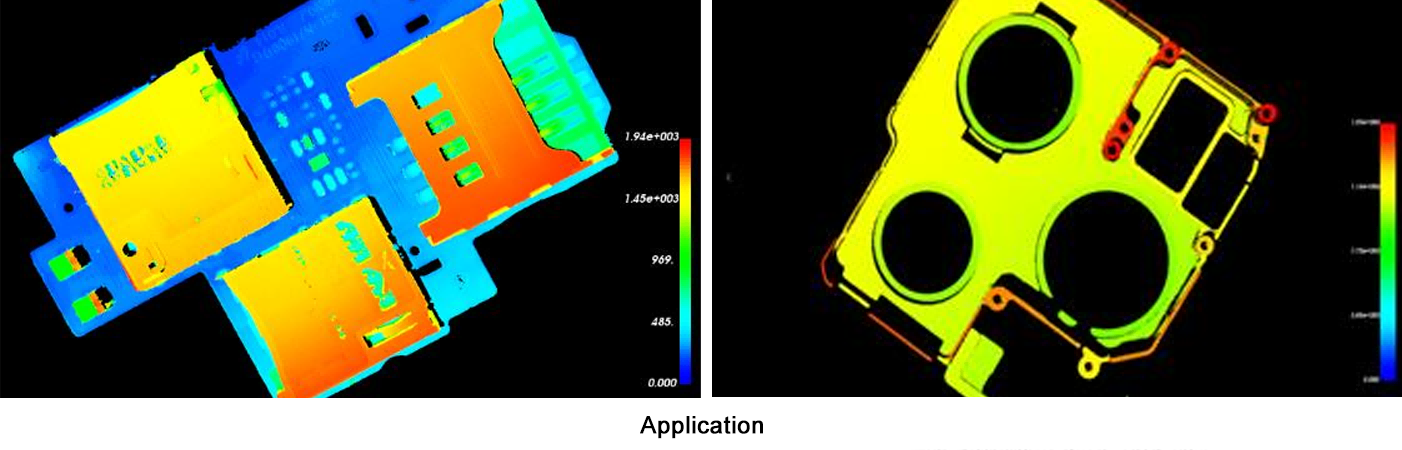

Ánh sáng cấu trúc chiếu các mẫu như sọc hoặc lưới lên chi tiết. Khi mẫu bị biến dạng do sự thay đổi độ sâu bề mặt, một camera sẽ ghi lại sự thay đổi đó. Phân tích sự méo mó, đặc biệt là sự dịch pha của các sọc, cho phép tính toán độ sâu của chi tiết. Nó cung cấp các phép đo có độ phân giải cao và thu thập dữ liệu nhanh chóng, làm cho nó trở nên lý tưởng cho các chi tiết nhỏ và chi tiết.

Ví dụ ứng dụng : Trong sản xuất vi chip, ánh sáng cấu trúc đo độ sâu của các rãnh và gờ trên chip, đảm bảo hiệu suất điện đúng đắn.

2.3 Thời gian bay (ToF)

Camera ToF đo thời gian ánh sáng mất để đi đến vật thể và trở lại. Sử dụng tốc độ ánh sáng đã biết, độ sâu được tính toán. Chúng có thể nhanh chóng tạo ra bản đồ độ sâu, điều này cực kỳ hữu ích cho các ứng dụng thời gian thực, mặc dù độ chính xác có thể bị ảnh hưởng bởi ánh sáng xung quanh và khả năng phản xạ của vật thể.

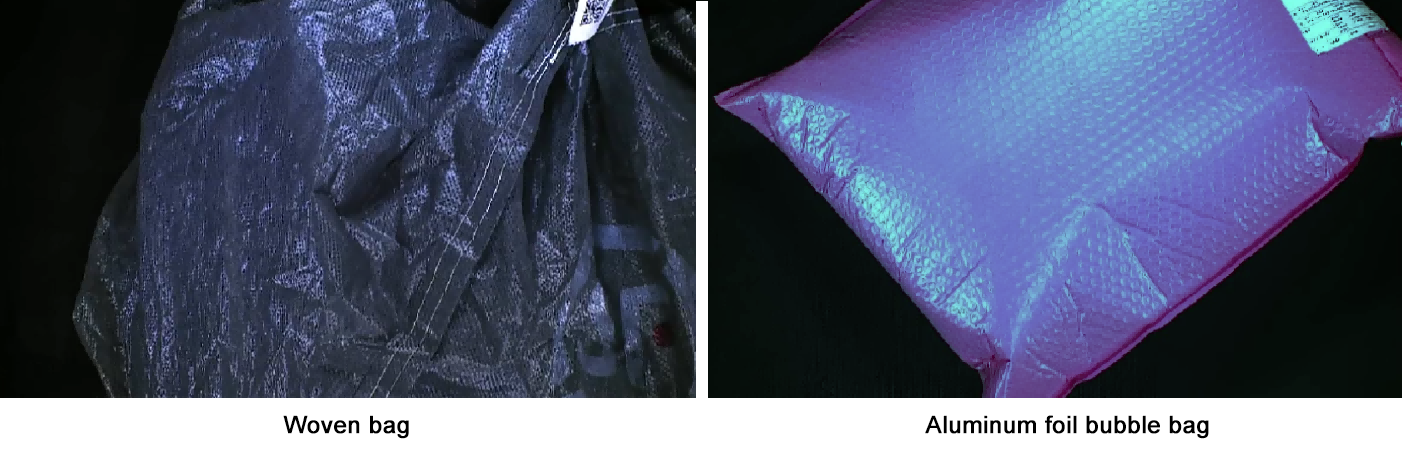

Tình huống thực tế : Trong việc phân loại gói hàng bằng robot, camera ToF trên tay robot đo độ sâu bề mặt gói hàng theo thời gian thực để nắm bắt chính xác.

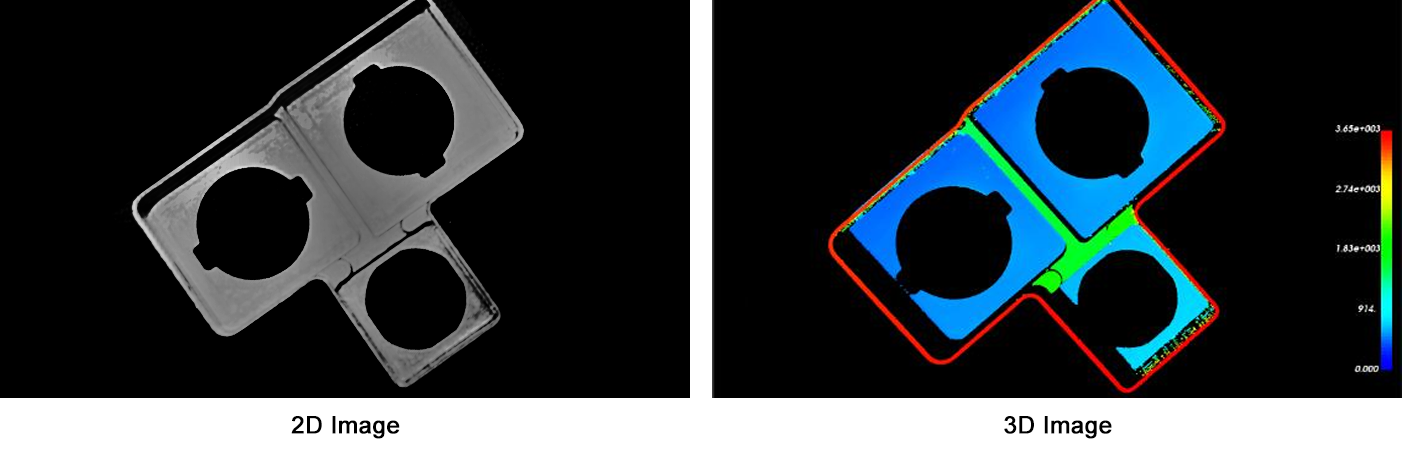

3. So sánh giữa máy ảnh thông thường và máy ảnh 3D trong việc phát hiện độ sâu

Máy ảnh thông thường chủ yếu chụp hình ảnh 2D. Để phát hiện độ sâu, chúng phụ thuộc vào các kỹ thuật bổ sung như khớp lập thể hoặc cấu trúc từ chuyển động, những phương pháp này phức tạp và tốn thời gian. Các phương pháp này yêu cầu nhiều tài nguyên tính toán và thường liên quan đến việc xử lý một lượng lớn dữ liệu, khiến chúng ít phù hợp cho các ứng dụng thời gian thực. Máy ảnh 3D, được thiết kế đặc biệt cho việc phát hiện độ sâu, trực tiếp tạo ra bản đồ độ sâu. Chúng cung cấp phép đo độ sâu chính xác và có thể xử lý tốt các bề mặt khác nhau, làm cho chúng phù hợp với phạm vi rộng của các ứng dụng công nghiệp. Tuy nhiên, máy ảnh 3D đắt hơn, giá cả dao động từ vài nghìn đến hàng chục nghìn đô la, bao gồm phần cứng cần thiết và phần mềm xử lý dữ liệu. Chi phí cao hơn này là một yếu tố đáng kể mà các doanh nghiệp cần cân nhắc khi quyết định đầu tư vào hệ thống kiểm tra dựa trên máy ảnh 3D.

4. Thách thức và Giải pháp trong Kiểm tra Hình ảnh cho Việc Phát hiện Độ Sâu

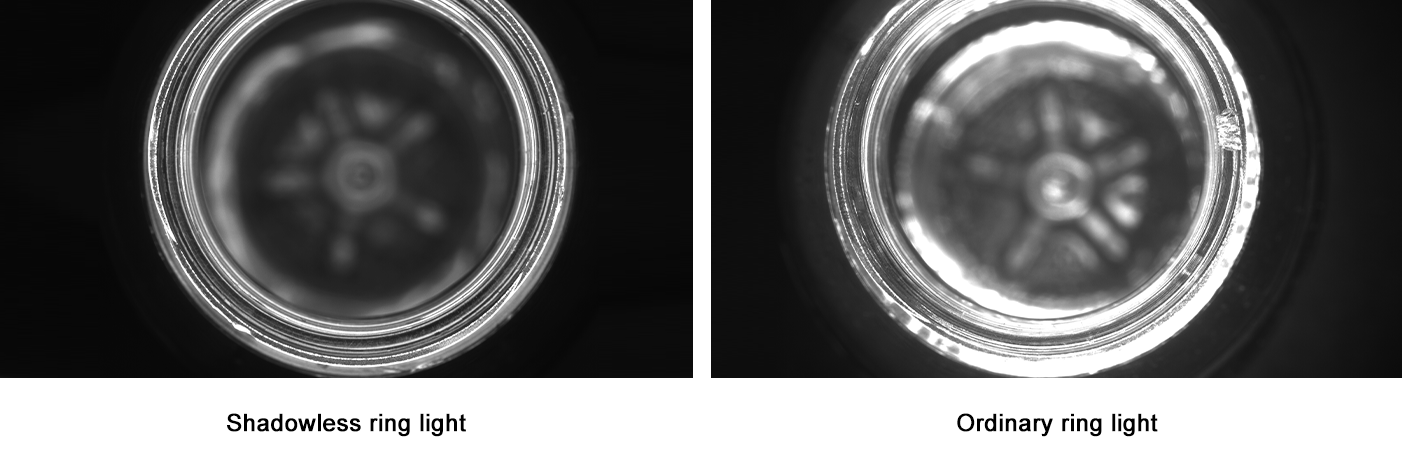

Một thách thức lớn là xử lý các biến động về ánh sáng, điều này có thể làm méo mó hình ảnh và các phép đo độ sâu. Trong các môi trường công nghiệp, điều kiện ánh sáng có thể thay đổi do các yếu tố như thời gian trong ngày, việc sử dụng các nguồn sáng khác nhau, hoặc sự di chuyển của các đối tượng tạo ra bóng tối. Các hệ thống chiếu sáng thích ứng điều chỉnh các thông số nguồn sáng, bao gồm cường độ, nhiệt độ màu và hướng, theo môi trường kiểm tra có thể giải quyết vấn đề này. Những hệ thống này sử dụng cảm biến để phát hiện sự thay đổi về ánh sáng và tự động tối ưu hóa ánh sáng để đảm bảo việc chụp hình chính xác và nhất quán.

Các bề mặt chi tiết phức tạp, chẳng hạn như những bề mặt trong suốt hoặc phản chiếu, cũng gây ra khó khăn. Các chi tiết trong suốt, như thấu kính quang học, cho phép ánh sáng đi qua, khiến việc xác định độ sâu chính xác của bề mặt trở nên khó khăn. Đối với các chi tiết như vậy, có thể sử dụng các kỹ thuật như sử dụng ánh sáng phân cực hoặc chụp ảnh đa bước sóng. Ánh sáng phân cực giảm chói và phản xạ, trong khi chụp ảnh đa bước sóng có thể xuyên thấu vật liệu ở một mức độ nào đó và cung cấp thông tin về cấu trúc bên trong và bề mặt. Đối với bề mặt phản chiếu, có thể cân nhắc sử dụng lớp phủ chống phản xạ hoặc sắp xếp ánh sáng đặc biệt, như sử dụng ánh sáng khuếch tán, để đảm bảo phát hiện độ sâu chính xác.

5. Xu hướng trong tương lai

Tương lai của việc phát hiện độ sâu trong kiểm tra hình ảnh nằm ở sự tích hợp của trí tuệ nhân tạo và học máy. Các thuật toán học sâu, như mạng nơ-ron cuộn (CNNs), sẽ nâng cao độ chính xác của việc phát hiện. Những thuật toán này có thể học các mẫu phức tạp từ một lượng lớn dữ liệu và tự động trích xuất thông tin về độ sâu với độ chính xác cao, ngay cả trong các tình huống khó khăn với nền complex hoặc các phần có hình dạng không đều.

Kết hợp các kỹ thuật kiểm tra hình ảnh khác nhau, chẳng hạn như thị giác nổi và ToF, sẽ cung cấp thông tin độ sâu toàn diện hơn. Cách tiếp cận lai này có thể tận dụng những điểm mạnh của từng kỹ thuật, vượt qua các hạn chế riêng lẻ và cung cấp phép đo độ sâu chính xác và đáng tin cậy hơn.

Tóm lại, kiểm tra thị giác cung cấp một phương pháp đáng tin cậy để phát hiện độ sâu của chi tiết. Bằng cách hiểu rõ các kỹ thuật khác nhau, sự so sánh giữa chúng và giải quyết các thách thức, các nhà sản xuất có thể tối ưu hóa quy trình kiểm soát chất lượng của mình. Khi công nghệ tiến bộ, kiểm tra thị giác sẽ đóng vai trò quan trọng hơn trong sản xuất công nghiệp, thúc đẩy sự đổi mới và cải thiện hiệu suất sản xuất tổng thể.
