Thị giác máy trong phát hiện mức chất lỏng

Trong tự động hóa công nghiệp, việc phát hiện chính xác mức chất lỏng là yếu tố then chốt để đảm bảo chất lượng sản phẩm, hiệu quả quy trình và an toàn vận hành. Thị giác máy, với tư cách là công nghệ không tiếp xúc, độ chính xác cao, đã trở thành giải pháp mạnh mẽ cho việc kiểm tra mức chất lỏng. Bài viết này khám phá các thành phần chính của hệ thống thị giác máy dùng để phát hiện mức chất lỏng và các ứng dụng thực tế trong nhiều ngành công nghiệp.

Các thành phần chính của hệ thống thị giác máy để phát hiện mức chất lỏng

Máy ảnh: Chụp hình ảnh chính xác

Máy ảnh là "con mắt" của hệ thống, chụp lại hình ảnh bề mặt chất lỏng. Đối với việc phát hiện mức chất lỏng, độ phân giải (từ 5MP đến 20MP để phát hiện các biến thể nhỏ) và tốc độ Khung hình (trên 60 fps cho dây chuyền tốc độ cao) là yếu tố quan trọng. Cảm biến CCD vượt trội trong điều kiện ánh sáng yếu, trong khi cảm biến CMOS cung cấp tốc độ cao cho năng suất lớn. Cửa trập toàn cục ngăn ngừa méo hình với các container chuyển động.

Thấu kính: Tập trung vào Độ chính xác

Thấu kính đảm bảo hình ảnh mực chất lỏng được nét, với lựa chọn dựa trên khoảng cách làm việc , góc nhìn (FOV) , và tăng kích thước . Trường nhìn hẹp và độ phóng đại cao phù hợp với các container nhỏ như ống nghiệm. Thấu kính telecentric là lý tưởng vì chúng giảm thiểu độ méo góc, giữ cho phép đo mực chất lỏng ổn định bất chấp những thay đổi nhỏ về vị trí container.

Chiếu sáng: Làm nổi rõ ranh giới giữa chất lỏng và khí

Chiếu sáng tạo độ tương phản giữa chất lỏng, container và không khí. Ánh sáng hậu trường phù hợp với container trong suốt, sử dụng nguồn sáng phía sau để tạo bóng mờ của mực chất lỏng. Đối với container mờ hoặc không đều, chiếu sáng đồng trục giảm phản xạ trên bề mặt. Đèn LED màu tăng độ tương phản với chất lỏng màu/có khả năng phản chiếu, và khuếch tán giúp tránh lóa.

Phần mềm Xử lý Hình ảnh: Phân tích Dữ liệu

Phần mềm chuyên dụng xử lý hình ảnh để xác định mức chất lỏng. Các thuật toán phát hiện các cạnh, đo khoảng cách giữa các điểm tham chiếu (ví dụ: đỉnh bình chứa và mặt chất lỏng), và so sánh với các ngưỡng. Các hệ thống tiên tiến xử lý các thách thức như mặt chất lỏng cong hoặc bong bóng bằng cách sử dụng bộ lọc, nhận dạng mẫu hoặc học máy để tăng khả năng thích ứng.

Các Ứng dụng Thực tế của Công nghệ Phát hiện Mức Chất lỏng bằng Thị giác Máy

1. Ngành Công nghiệp Đồ uống và Thực phẩm

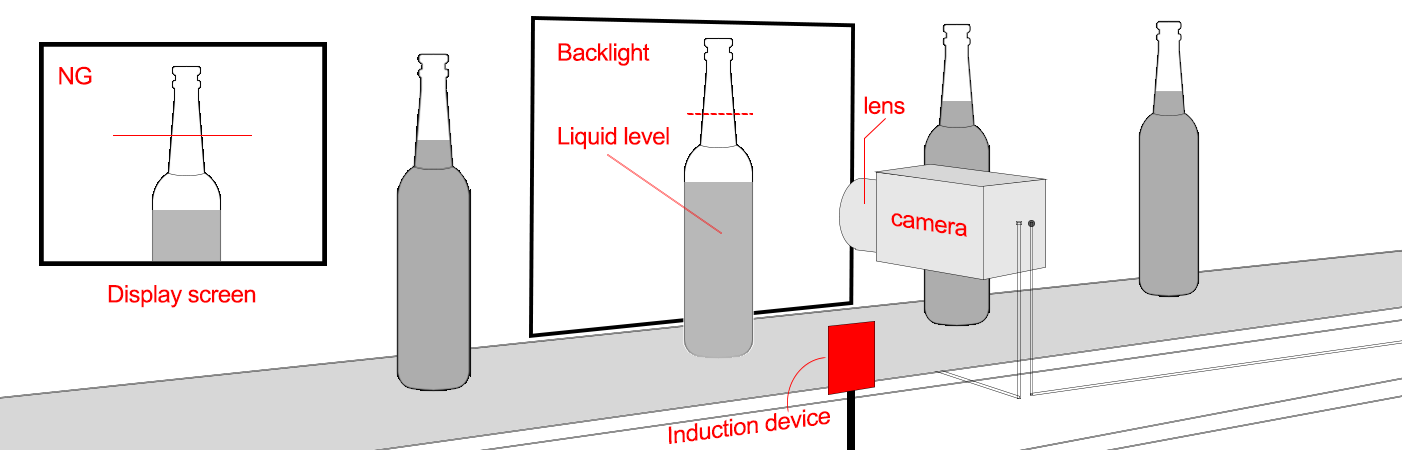

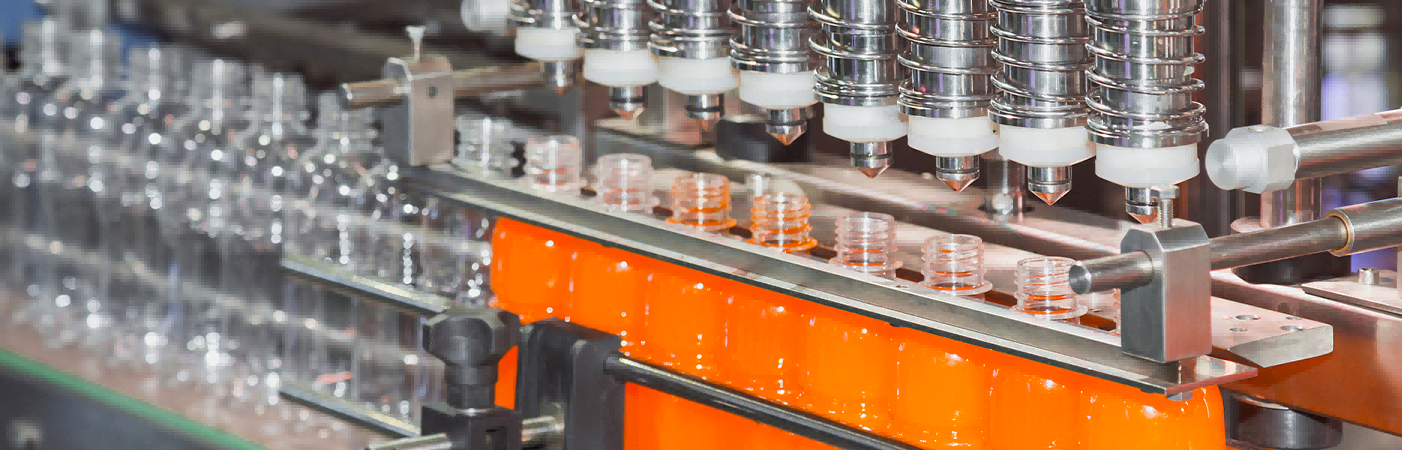

Trong các nhà máy đóng chai đồ uống, hệ thống thị giác máy tính kiểm tra mức độ đầy của chai nước, nước ngọt hoặc nước ép với tốc độ lên đến 1.000 chai mỗi phút. Các camera được lắp phía trên hoặc bên cạnh băng chuyền kiểm tra các chai bị đổ thiếu (có thể gây sự không hài lòng cho khách hàng) và đổ quá đầy (gây ra tình trạng tràn và lãng phí). Ví dụ, một nhà sản xuất đồ uống có gas hàng đầu đã triển khai một hệ thống thị giác sử dụng camera 12MP và đèn nền để đảm bảo mức độ đầy trong các chai nhựa được duy trì chính xác trong phạm vi ±0,5mm, giúp giảm 3% lãng phí sản phẩm hàng năm.

2. Dược phẩm và Thiết bị y tế

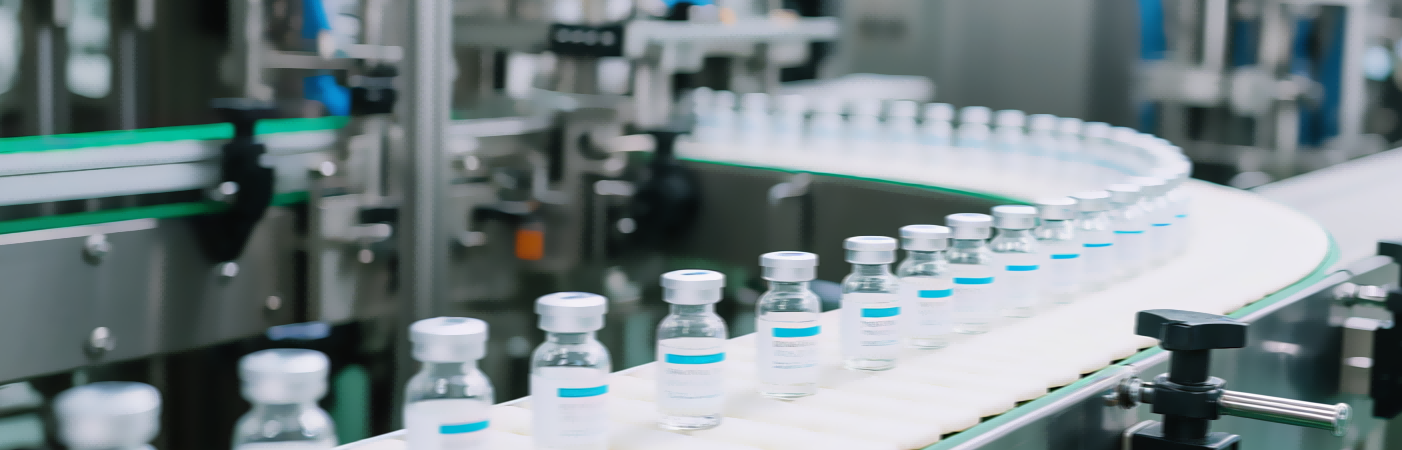

Sản xuất dược phẩm đòi hỏi phải tuân thủ nghiêm ngặt mức độ đóng đầy trong các lọ, xi lanh và túi truyền dịch để đảm bảo độ chính xác liều dùng. Các hệ thống thị giác máy tính ở đây phải xử lý được các container nhỏ và chất lỏng trong suốt đồng thời tuân thủ các tiêu chuẩn quy định (ví dụ: hướng dẫn của FDA). Một công ty dược phẩm sản xuất bút insulin sử dụng ống kính telecentric và chiếu sáng đồng trục để phát hiện mức đầy trong xi lanh 1ml, đạt độ chính xác ±0,02mm. Giải pháp này loại bỏ việc kiểm tra thủ công, giảm sai sót do con người và đẩy nhanh quá trình xác nhận lô hàng.

3. Ngành công nghiệp hóa chất và dầu khí

Trong quá trình xử lý hóa chất, việc giám sát chính xác mức chất lỏng giúp ngăn ngừa tràn chất nguy hiểm và đảm bảo tỷ lệ trộn lẫn đúng. Các hệ thống thị giác máy được trang bị camera chịu được điều kiện khắc nghiệt (chống bụi, chống ẩm và khí ăn mòn) để kiểm tra các bồn chứa hoặc thùng lớn chứa axit, dung môi hoặc nhiên liệu. Ví dụ, một nhà máy lọc dầu sử dụng camera hình ảnh nhiệt cùng với hệ thống ánh sáng nhìn thấy để phát hiện mức chất lỏng trong các bồn chứa nhiệt độ cao, nơi mà các cảm biến truyền thống không hoạt động do nhiệt độ cực cao.

4. Ô tô và Hàng không vũ trụ

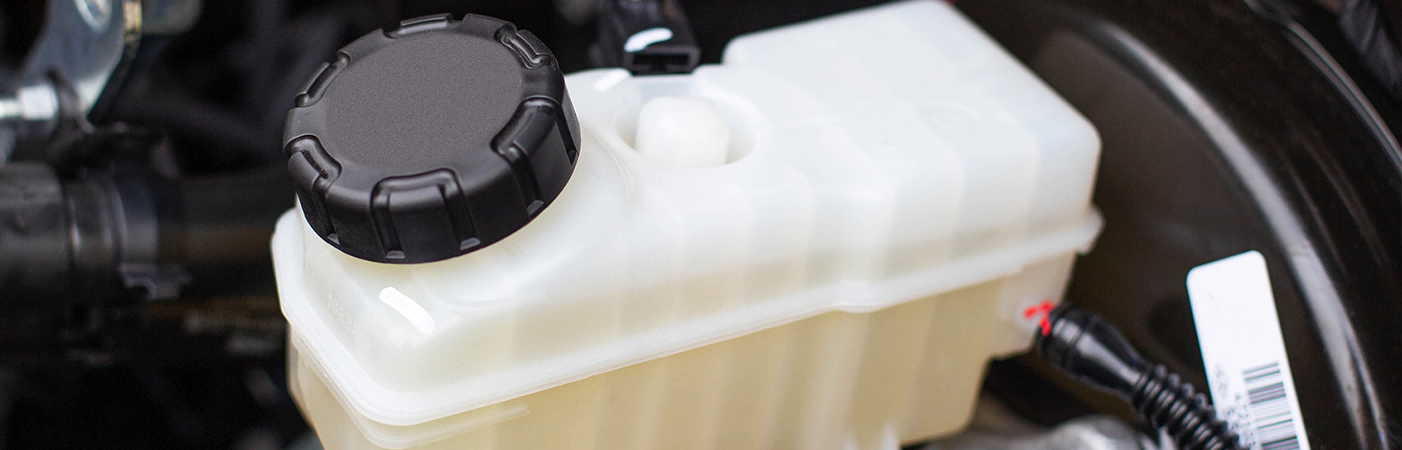

Trong sản xuất ô tô, thị giác máy kiểm tra mức chất lỏng như dầu động cơ, dầu phanh và nước làm mát trong các bộ phận xe. Ví dụ, trong quá trình lắp ráp két nước, camera xác minh rằng mức nước làm mát đáp ứng các thông số kỹ thuật trước khi đóng kín, ngăn ngừa rò rỉ và đảm bảo hiệu suất động cơ. Trong ngành hàng không vũ trụ, công nghệ này được dùng để kiểm tra các bồn chứa chất lỏng thủy lực trên máy bay, nơi độ chính xác rất quan trọng đối với an toàn.

Ưu điểm So Với Phương Pháp Truyền Thống

Thị giác máy mang lại nhiều lợi ích chính cho việc phát hiện mức chất lỏng:

Đo Lường Không Tiếp Xúc : Loại bỏ nguy cơ nhiễm bẩn, phù hợp với môi trường vô trùng (ví dụ: dược phẩm).

Tốc độ cao và độ chính xác : Hoạt động hiệu quả trên các dây chuyền chuyển động nhanh và đạt độ chính xác dưới milimet.

Tính Đa Dạng : Linh hoạt thích ứng với nhiều hình dạng, kích thước chai lọ và loại chất lỏng khác nhau với việc cấu hình lại tối thiểu.

Tích hợp dữ liệu : Cung cấp dữ liệu thời gian thực để tối ưu hóa quy trình và báo cáo kiểm soát chất lượng.

Kết Luận

Thị giác máy đã cách mạng hóa việc phát hiện mức chất lỏng nhờ sự kết hợp giữa độ chính xác cao, tốc độ nhanh và tính linh hoạt. Bằng cách lựa chọn đúng loại camera, ống kính và hệ thống chiếu sáng, các ngành công nghiệp có thể khắc phục những hạn chế của phương pháp truyền thống và đảm bảo chất lượng sản phẩm ổn định. Từ sản xuất đồ uống đến chế tạo hàng không vũ trụ, công nghệ này tiếp tục thúc đẩy hiệu suất và độ tin cậy trong các quy trình quan trọng, trở thành một công cụ không thể thiếu trong tự động hóa hiện đại.
