Về Cơ Chế Và Nguyên Nhân Mất Gói Dữ Liệu Trong Các Camera Công Nghiệp

Các camera công nghiệp đóng một vai trò quan trọng trong các hệ thống thị giác máy. Tuy nhiên, trong quá trình chụp ảnh tần số cao, người dùng thường gặp phải các hiện tượng bất thường như các thanh đen, hình bị rách và lệch hình ảnh. Bản chất của những vấn đề này thường liên quan mật thiết đến việc mất gói dữ liệu trong quá trình truyền tải hình ảnh.

ⅰ. Mối liên hệ giữa hiện tượng hình ảnh bị rách/thanh đen và mất gói dữ liệu

Các hiện tượng phổ biến:

• Hình ảnh xuất hiện tình trạng đứt gãy, rách hoặc lệch vị trí;

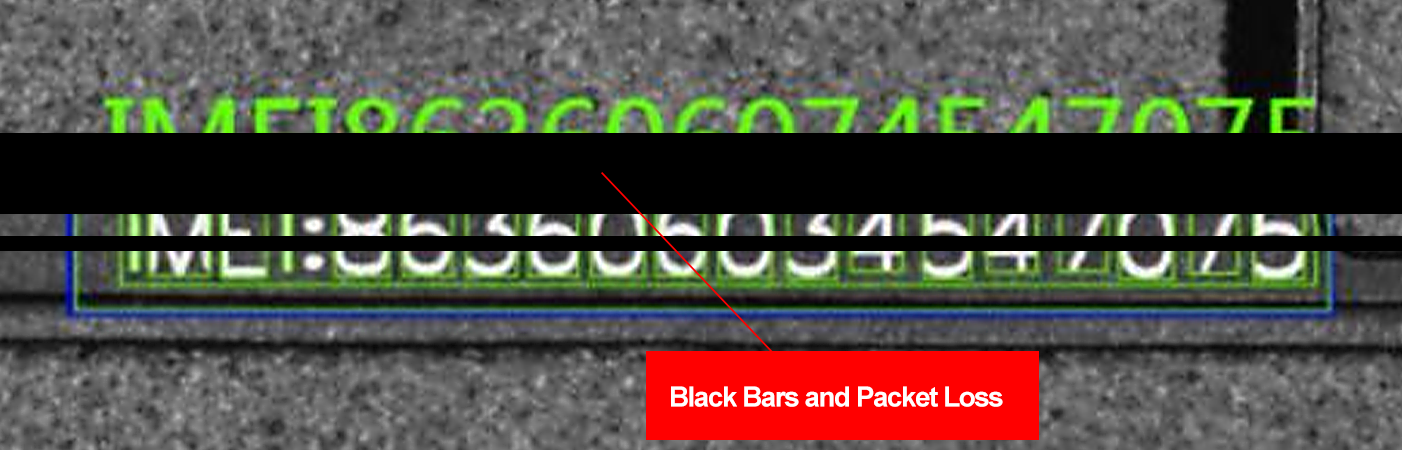

• Xuất hiện các vạch đen hoặc các vùng ngang không liên tục trên hình ảnh;

• Hình ảnh hiển thị bị giật, nhiễu màn hình hoặc bóng ma.

Hầu hết các vấn đề này đều liên quan đến một vấn đề kỹ thuật cốt lõi—mất gói dữ liệu.

iI.  Mất gói dữ liệu là gì? — Một cách so sánh đơn giản: Hệ thống giao hàng chuyển phát

Đây là một a logy m odel , c so sánh s quá trình chụp ảnh và truyền tải với một công ty chuyển phát đang vận chuyển các gói hàng :

• Các gói dữ liệu hình ảnh = Các gói hàng của dịch vụ chuyển phát

• Ngắt quãng/truyền mạng = Phương tiện vận chuyển

• CPU/bộ nhớ đệm = Nhân viên phân loại gói hàng

• Hiển thị hình ảnh = Khách hàng nhận và mở gói hàng

 1. mất gói do va chạm phương tiện trong truyền tải mạng

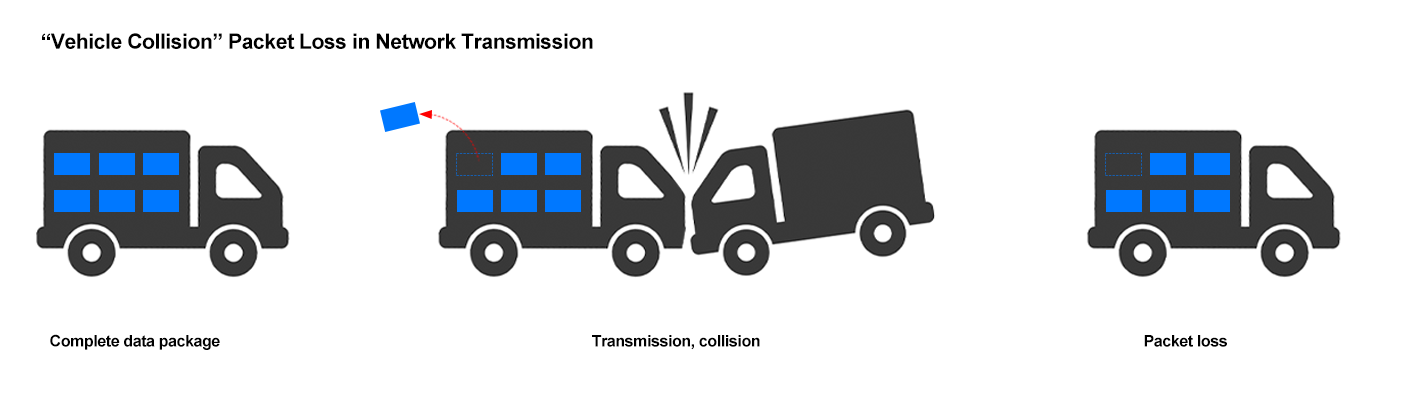

Trong các giải pháp cổng GigE truyền thống, camera công nghiệp liên tục chia nhỏ dữ liệu hình ảnh thành nhiều gói nhỏ và gửi đến card mạng của máy tính thông qua Ethernet. Điều này tương tự như một công ty sử dụng nhiều xe nhỏ để vận chuyển hàng hóa, mỗi xe chở lượng hàng rất ít và thường xuyên ra vào đường cao tốc (ngắt quãng):

• Nếu tần suất vận chuyển quá cao, các xe dễ xảy ra va chạm (tắc nghẽn ngắt quãng);

• Va chạm khiến một số gói hàng bị rơi (mất dữ liệu);

• Kết quả là các thanh đen, hiện tượng xé hình và lệch hình trong ảnh.

Tình trạng này đặc biệt phổ biến trong quá trình chụp tốc độ cao, chụp ảnh độ phân giải cao hoặc thu thập đồng bộ từ nhiều camera.

 2. Quá tải CPU: “Đang vứt bỏ các gói dữ liệu trong khi giải nén”

Một dạng mất gói dữ liệu khác xảy ra trong quá trình lắp ráp lại dữ liệu. Sau khi dữ liệu hình ảnh đến máy chủ, những 'gói hàng chuyển phát' này cần được lắp ráp lại thành một bức ảnh hoàn chỉnh:

• Điều này tương tự như một công ty chuyển phát đang sắp xếp các gói hàng rời rạc cho người dùng;

• Nếu nhân viên sắp xếp (logic xử lý CPU/bộ nhớ) quá bận hoặc phản hồi chậm;

• Các gói hàng thừa bị vứt đi như 'dữ liệu rác';

• Do đó, hình ảnh sau khi lắp ráp lại sẽ thiếu một số 'gói hàng' — hiện tượng xé hình và thanh đen lại xuất hiện.

ⅲ. Tổng quan về các nguyên nhân kỹ thuật phổ biến

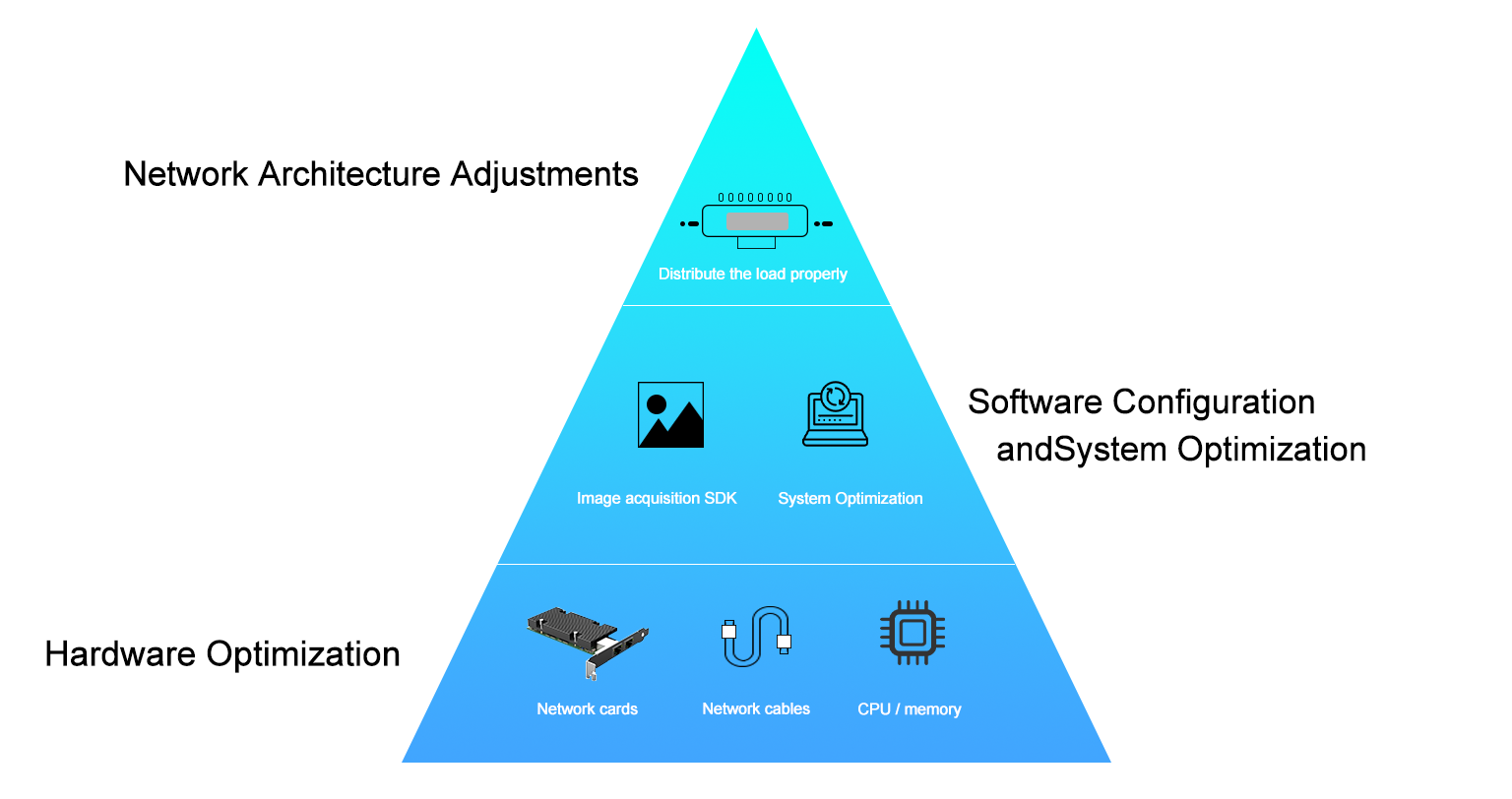

phần IV. Các giải pháp và đề xuất

1. Tối ưu hóa phần cứng

• Sử dụng card mạng Gigabit hoặc 10-Gigabit và bật tính năng Jumbo Frame (ví dụ: 9KB);

• Sử dụng cáp mạng chất lượng cao, có lớp chắn nhiễu tốt và giữ chiều dài trong phạm vi hợp lý;

• Nâng cấp CPU, bộ nhớ hoặc sử dụng cổng gateway điện toán biên để giảm áp lực xử lý.

2. Cấu hình phần mềm và Tối ưu hóa hệ thống

• Cấu hình đúng kích thước bộ đệm của SDK thu thập hình ảnh;

• Tránh chạy các tác vụ đa luồng với tải cao khi đang chụp hình ảnh;

• Kích hoạt việc gắn ngắt cứng và tối ưu hóa cài đặt IRQ Affinity;

• Sử dụng hệ điều hành công nghiệp thời gian thực chuyên dụng hoặc nhân Linux có tối ưu hóa lịch trình.

3. Điều chỉnh Kiến trúc mạng

• Kết nối trực tiếp các camera hoặc sử dụng các bộ chuyển mạch hỗ trợ QoS;

• Giảm thiểu các nút thiết bị mạng không cần thiết;

• Thực hiện phân bổ tải hợp lý khi triển khai nhiều camera.

V. Kết luận

Các vấn đề như thanh đen, xé hình và lệch hình trong hình ảnh camera công nghiệp về cơ bản là do mất gói tin trong quá trình thu thập và truyền tải hình ảnh. Dù là do tắc nghẽn mạng hay điểm nghẽn xử lý tại máy chủ, thì cách so sánh với hệ thống giao hàng vẫn cung cấp một phương pháp trực quan để hiểu nguyên nhân gốc rễ.

Từ “va chạm phương tiện” đến “gói hàng bị vứt nhầm,” những phép so sánh này phản ánh sinh động các điểm yếu của hệ thống thu thập hình ảnh trong điều kiện tải cao. Thông qua tối ưu hóa phần cứng, lập lịch phần mềm và điều chỉnh mạng, những hiện tượng bất thường này có thể được giảm đáng kể, từ đó nâng cao tính ổn định và độ tin cậy của việc thu thập hình ảnh.
