Đặt Vị Trí Hoàn Hảo, Hiệu Suất Tối Ưu: Đảm Bảo Sự Căn Chỉnh Rơ-le Sưởi bằng Thị Giác Máy

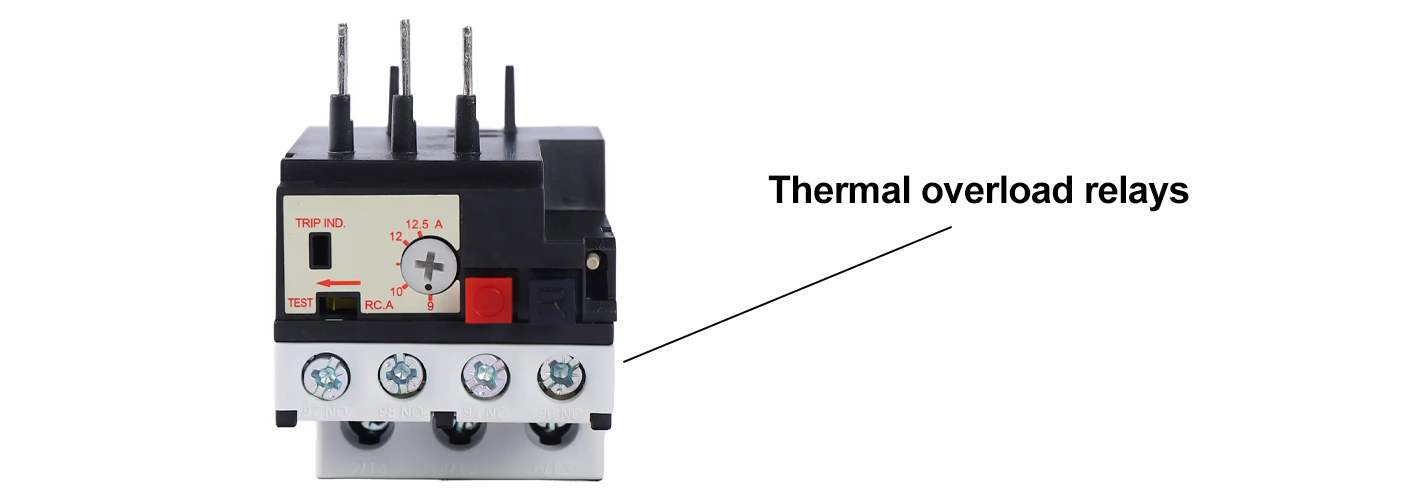

Trong lĩnh vực linh kiện điện, chỉ một phần nhỏ milimét cũng có thể tạo nên sự khác biệt giữa một sản phẩm đáng tin cậy và một sự cố nghiêm trọng. Điều này đặc biệt đúng với rơ-le quá tải nhiệt , những thiết bị quan trọng bảo vệ động cơ và thiết bị khỏi các xung dòng điện gây hại. Thành phần cốt lõi của các rơ-le này là bộ phận sưởi nhiệt —và việc căn chỉnh chính xác bộ phận này là điều bắt buộc.

Việc kiểm tra thủ công sự căn chỉnh quan trọng này rất chậm chạp, thiếu nhất quán và gần như không thể thực hiện được ở tốc độ sản xuất cao. Vì vậy, các nhà sản xuất đang chuyển sang nhìn máy . Công nghệ mạnh mẽ này đảm bảo rằng bộ phận gia nhiệt luôn được định vị chính xác mỗi lần, cam kết độ chính xác, độ tin cậy của rơ le và quan trọng nhất là chức năng an toàn của nó.

1. Yêu Cầu Về Độ Chính Xác: Tại Sao Việc Căn Chỉnh Lại Quan Trọng

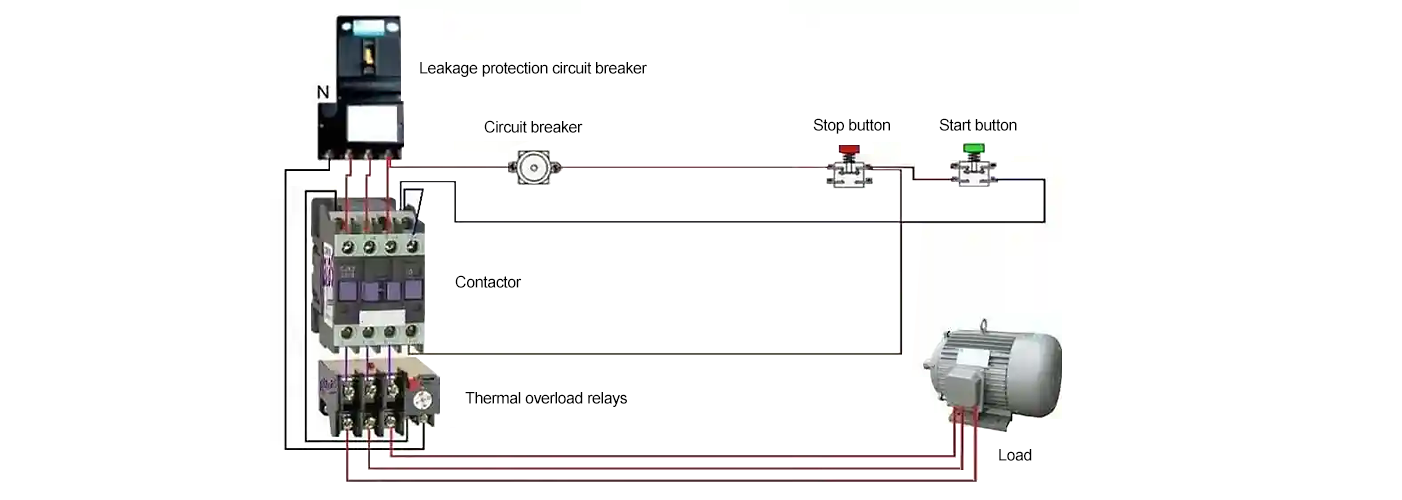

Nhiệm vụ của bộ phận gia nhiệt trong rơ le là tạo ra nhiệt lượng tỷ lệ thuận với dòng điện đi qua nó. Nhiệt lượng này sau đó kích hoạt một thanh lưỡng kim hoặc cơ chế nhiệt khác để ngắt rơ le, làm ngắt mạch khi xảy ra quá tải nguy hiểm.

Độ chính xác: Khe hở vật lý và độ song song giữa bộ phận gia nhiệt và cơ chế ngắt trực tiếp ảnh hưởng đến đường cong ngắt của rơ le. Việc căn chỉnh không đúng có thể khiến rơ le ngắt quá sớm (tình trạng tắt máy không cần thiết) hoặc tệ hơn nhiều là ngắt quá muộn (gây hư hại động cơ).

Sự nhất quán: Mỗi rơ le đều phải hoạt động giống hệt nhau. Chỉ có kiểm tra tự động và chính xác mới có thể đảm bảo hiệu suất đồng nhất này trên hàng triệu đơn vị.

An toàn: Các chứng nhận an toàn UL, CSA và các chứng nhận khác yêu cầu các thiết bị bảo vệ phải cực kỳ chính xác và đáng tin cậy. Việc căn chỉnh hoàn hảo là yêu cầu cơ bản để đáp ứng các tiêu chuẩn quy định nghiêm ngặt này.

2. Cấu tạo của một cuộc kiểm tra: Hệ thống Thị giác Máy tính căn chỉnh bộ gia nhiệt như thế nào

Các hệ thống thị giác máy tính mang đến mức độ kiểm tra khắt khe tuyệt đối trong quá trình lắp ráp rơ-le. Dưới đây là cách công nghệ đảm bảo việc căn chỉnh bộ gia nhiệt hoàn hảo:

Chụp Hình Ảnh Tốc Độ Cao: Một máy ảnh công nghiệp chụp lại hình ảnh rõ nét, phóng đại cao khu vực lắp ráp rơ-le. Điều này thường đòi hỏi một loại thấu kính viễn tâm đặc biệt, cung cấp hình ảnh không có lỗi phối cảnh, đảm bảo đo lường chính xác bất kể sự biến đổi chiều cao của linh kiện.

Chiếu sáng chuyên dụng: Đạt được độ tương phản tối đa là yếu tố then chốt. Đèn hậu hoặc đèn chụp (dome lighting) được khuếch tán mạnh thường được sử dụng để tạo thành bóng mờ của bộ phận gia nhiệt, làm cho các cạnh của nó trở nên sắc nét và rõ ràng nhằm đo lường so với cấu trúc nền.

Phần mềm & Thuật toán Mạnh mẽ: Lõi của hệ thống là phần mềm, sử dụng phương pháp so khớp mẫu hình học và phát hiện cạnh công cụ.

(1). Xác minh Vị trí: Phần mềm đo chính xác tọa độ $(X, Y)$ của các đặc điểm chính trên bộ phận gia nhiệt.

(2). Đo Khe hở: Nó tính toán khoảng cách giữa bộ phận gia nhiệt và thành phần liền kề (ví dụ: cơ chế ngắt nhiệt), xác minh rằng giá trị này nằm trong giới hạn dung sai đã định trước và rất chặt chẽ.

(3). Kiểm tra Định hướng: Nó kiểm tra các lỗi xoay lệch, đảm bảo bộ gia nhiệt hoàn toàn song song với vị trí yêu cầu.

(4). Quyết định Đạt/Không đạt: Trong vài mili giây, hệ thống so sánh các thông số đo được với tiêu chí đạt/không đạt. Tín hiệu "KHÔNG ĐẠT" sẽ được gửi ngay lập tức đến dây chuyền sản xuất, kích hoạt cơ chế loại bỏ rơ le lỗi, thường là trước khi sang bước lắp ráp tiếp theo.

3. Cơ Sở Kinh Doanh: Độ Tin Cậy, Năng Suất Và ROI

Việc triển khai thị giác máy để kiểm tra độ lệch của bộ sưởi rơ le không chỉ nhằm đạt độ chính xác kỹ thuật; đây còn là một quyết định kinh doanh thông minh với lợi nhuận rõ ràng.

4. Bảo Vệ Mạch Điện Của Bạn. Bảo Vệ Danh Tiếng Của Bạn.

Trong các thiết bị quan trọng về an toàn như rơ le quá tải nhiệt, việc thỏa hiệp là không thể chấp nhận. Khách hàng của bạn — và máy móc đắt tiền của họ — phụ thuộc vào các linh kiện do bạn cung cấp để hoạt động hoàn hảo ngay cả trong điều kiện áp lực cao. Thị giác máy (machine vision) mang đến giải pháp thực sự có khả năng mở rộng và đáng tin cậy duy nhất nhằm đảm bảo độ căn chỉnh chính xác tuyệt đối cho bộ gia nhiệt rơ le.

Đừng để độ tin cậy của thiết bị an toàn phụ thuộc vào may rủi. Hãy liên hệ với chúng tôi ngay hôm nay để tìm hiểu cách một giải pháp thị giác máy tùy chỉnh có thể tự động hóa quy trình kiểm soát chất lượng và mang lại độ chính xác mà các rơ le của bạn yêu cầu.
