Đèn vòng vs đèn thanh vs đèn đồng trục: loại đèn thị giác máy tính nào mang lại độ tương phản khuyết tật tốt nhất?

Chọn đúng ánh sáng máy ảnh rất quan trọng để đạt được khả năng phát hiện lỗi tối ưu và chất lượng hình ảnh trong các hệ thống kiểm tra công nghiệp. Việc lựa chọn giữa đèn vòng, đèn thanh và đèn đồng trục cơ bản quyết định cách hệ thống của bạn ghi lại chi tiết bề mặt, xác định các khuyết tật và duy trì kết quả nhất quán trong suốt các đợt sản xuất. Mỗi ánh sáng máy ảnh công nghệ đều mang những đặc tính quang học riêng biệt, các kiểu chiếu sáng khác nhau và mức độ phù hợp khác nhau với từng tình huống kiểm tra cụ thể. Việc hiểu rõ điểm mạnh và hạn chế của từng loại đèn thị giác máy (machine vision light) sẽ đảm bảo rằng bạn triển khai đúng giải pháp cho yêu cầu tương phản khuyết tật và môi trường vận hành của mình.

Hiệu suất của hệ thống kiểm tra thị giác máy phụ thuộc rất nhiều vào chất lượng chiếu sáng, góc tới và mức độ hiệu quả mà đèn thị giác máy được chọn làm nổi bật các khuyết tật trên bề mặt. Kết cấu bề mặt, độ phản xạ của vật liệu, hình dạng chi tiết và loại khuyết tật đều ảnh hưởng đến việc lựa chọn đèn thị giác máy nào mang lại độ tương phản vượt trội. Bài viết này so sánh đèn vòng, đèn thanh và đèn đồng trục trên các tiêu chí hiệu năng then chốt, giúp bạn đưa ra quyết định sáng suốt phù hợp với yêu cầu sản xuất và nhu cầu xử lý ảnh của mình.

Công nghệ đèn vòng và khả năng phát hiện khuyết tật

Cách đèn vòng tạo ra ánh sáng đồng đều theo chu vi

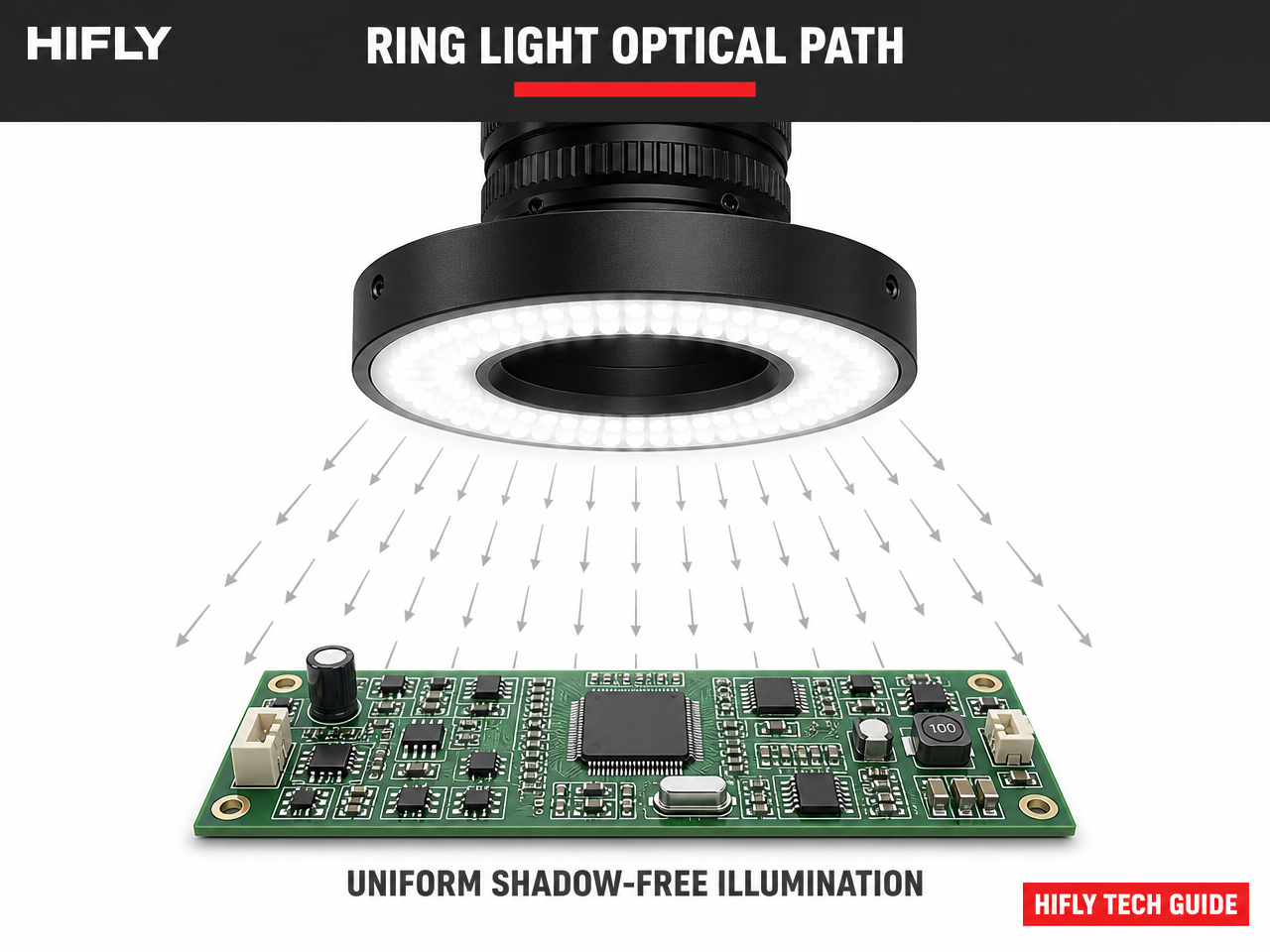

Một đèn vòng tạo ra ánh sáng đồng đều và khuếch tán từ mọi hướng xung quanh trục quang học, giúp giảm thiểu bóng đổ và đảm bảo độ sáng đồng nhất trên toàn bộ vùng kiểm tra. Thiết kế đèn thị giác máy này bố trí các đèn LED theo hình tròn bao quanh ống kính máy ảnh, đảm bảo phân bố ánh sáng đối xứng nhằm làm giảm các điểm sáng gắt và vùng tối. Mô hình chiếu sáng kết quả rất phù hợp để kiểm tra các chi tiết hình tròn, bảng mạch in (PCB) và các sản phẩm mà việc loại bỏ bóng đổ là yếu tố then chốt để phát hiện lỗi một cách ổn định.

Các ánh sáng máy ảnh được tạo ra bởi cấu hình vòng tròn đặc biệt hiệu quả trong việc làm nổi bật các khuyết tật bề mặt, vết xước và sự thay đổi màu trên các vật liệu nhẵn vì góc tới đồng đều giúp giảm thiểu hiện tượng bóng đổ theo hướng. Đặc điểm này khiến đèn vòng trở nên đặc biệt phù hợp để phát hiện các lỗi in, sự không đồng đều của lớp phủ và các khuyết tật bề mặt nhỏ đòi hỏi ánh sáng mềm, không bóng đổ. Hình dạng chu vi của đèn thị giác máy cũng giúp đơn giản hóa việc tích hợp vào thiết kế quang học, vì đèn vòng được lắp trực tiếp quanh ống kính mà không cần điều chỉnh góc phức tạp.

Các ứng dụng mà đèn thị giác máy dạng vòng vượt trội

Đèn thị giác máy tính dạng vành khuyên vượt trội trong kiểm tra điện tử, nơi việc phát hiện mối hàn, độ chính xác khi đặt linh kiện và chất lượng bề mặt bảng mạch in (PCB) đòi hỏi hình ảnh không bóng. Sản xuất thiết bị y tế hưởng lợi từ khả năng của đèn thị giác máy tính này trong việc làm nổi bật nhiễm bẩn bề mặt và khuyết tật vật liệu trên các linh kiện hình trụ hoặc có đối xứng bán kính. Bao bì mỹ phẩm và dược phẩm cũng tận dụng đèn thị giác máy tính dạng vành khuyên để nhận diện lệch vị trí in, sai lệch màu sắc và lỗi đặt nhãn nhờ chiếu sáng đồng đều.

Hình học đèn thanh và tăng cường độ tương phản theo hướng

Cung cấp ánh sáng nghiêng và tăng cường bóng đổ trong thị giác máy tính

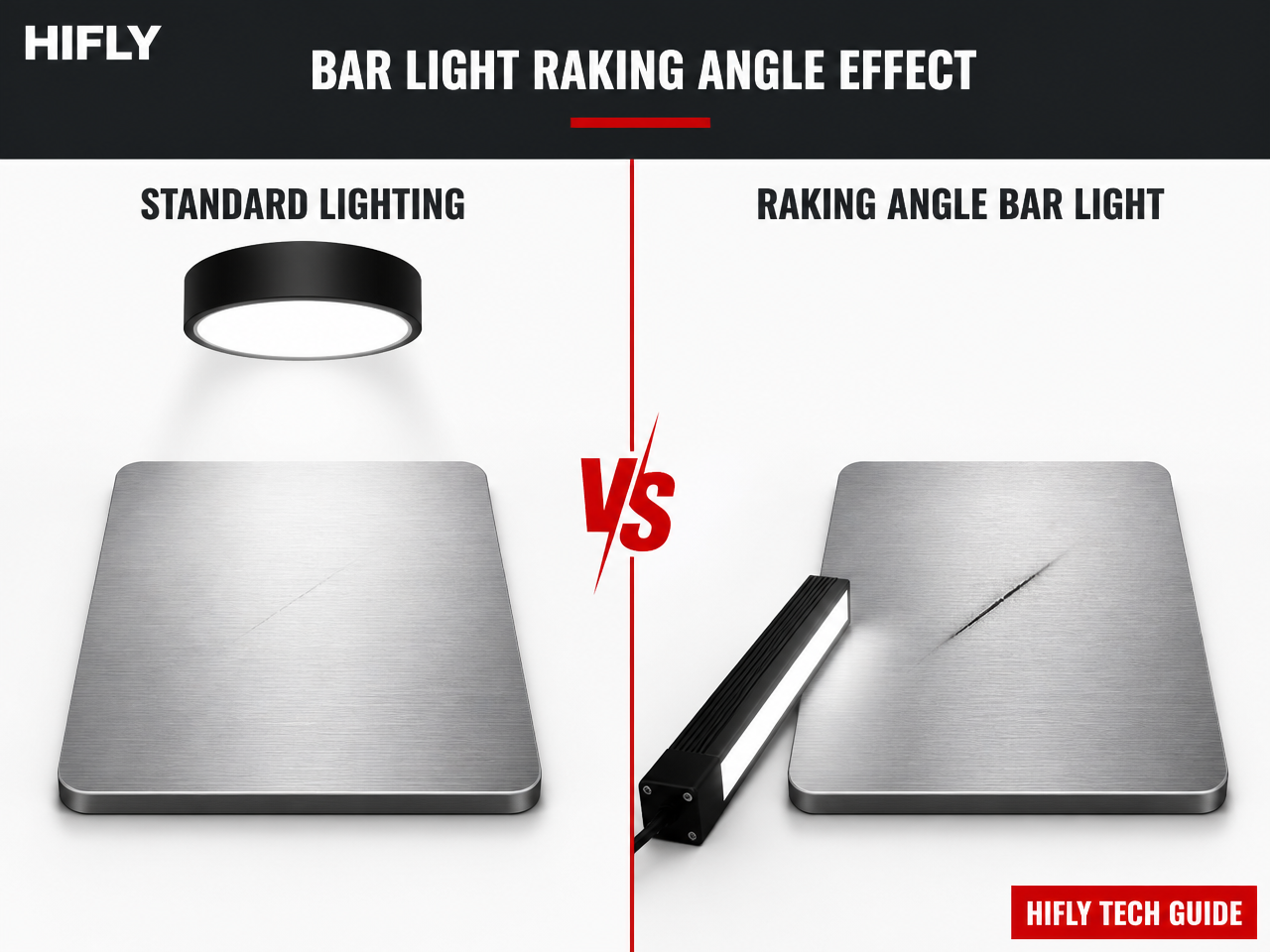

Một đèn thanh cung cấp ánh sáng từ nguồn tuyến tính đặt ở góc nhọn so với bề mặt kiểm tra, tạo ra bóng đổ rõ rệt và độ tương phản cao giữa vùng sáng và tối nhằm làm nổi bật kết cấu bề mặt cũng như các khuyết tật nhô lên. Thiết kế đèn thị giác máy này đặc biệt hiệu quả trong việc phát hiện biến dạng mép, ba via nhô lên, độ nhám bề mặt và sai lệch kích thước thông qua hiệu ứng bóng đổ định hướng. Hình học nghiêng của đèn thanh tạo ra hiệu ứng ánh sáng quét (raking light), giúp các khuyết tật địa hình tinh vi trở nên dễ quan sát rõ ràng, do đó loại đèn thị giác máy này rất phù hợp cho phân tích kết cấu và phát hiện dị thường ba chiều.

Độ tương phản ánh sáng thị giác máy tạo ra bởi chiếu sáng thanh định hướng vượt trội trong việc phát hiện các vết lõm, nếp gấp và hư hỏng cơ học trên các bộ phận kim loại, nhựa đúc và linh kiện dập, nơi độ nổi bề mặt cho thấy các vấn đề về chất lượng. Cấu hình tuyến tính của ánh sáng thị giác máy này cho phép người vận hành định hướng thanh ở các góc tối ưu cho từng loại khuyết tật cụ thể, mang lại tính linh hoạt mà nguồn tròn không thể sánh được. giải pháp các mẫu bóng đặc trưng của ánh sáng thanh trong thị giác máy khiến những khiếm khuyết vi mô trước đây vô hình trở nên rõ ràng ngay lập tức đối với các thuật toán xử lý ảnh.

Các ứng dụng công nghiệp yêu cầu ánh sáng thanh trong thị giác máy

Việc sản xuất ô tô dựa vào thị giác máy với đèn thanh để phát hiện các vết xước trên bề mặt, các vệt xoáy và các vết lõm do lắp ráp trên các tấm thân xe và các bộ phận được gia công chính xác. Việc chế tạo thép và nhôm hưởng lợi từ thị giác máy với đèn thanh định hướng, giúp làm nổi bật các khuyết tật trên bề mặt cán, các vấn đề về lớp ghép và nhiễm bẩn vật liệu thông qua độ tương phản viền được tăng cường. Trong sản xuất thiết bị hạng nặng, loại đèn thị giác máy này được sử dụng để xác định các bất thường trên bề mặt có thể làm suy giảm khả năng bám dính lớp phủ hoặc các đặc tính bảo vệ trên các chi tiết cấu trúc lớn.

Hệ thống đèn đồng trục và kiểm tra dựa trên phản xạ

Căn chỉnh đồng trục và làm lộ khuyết tật bên trong

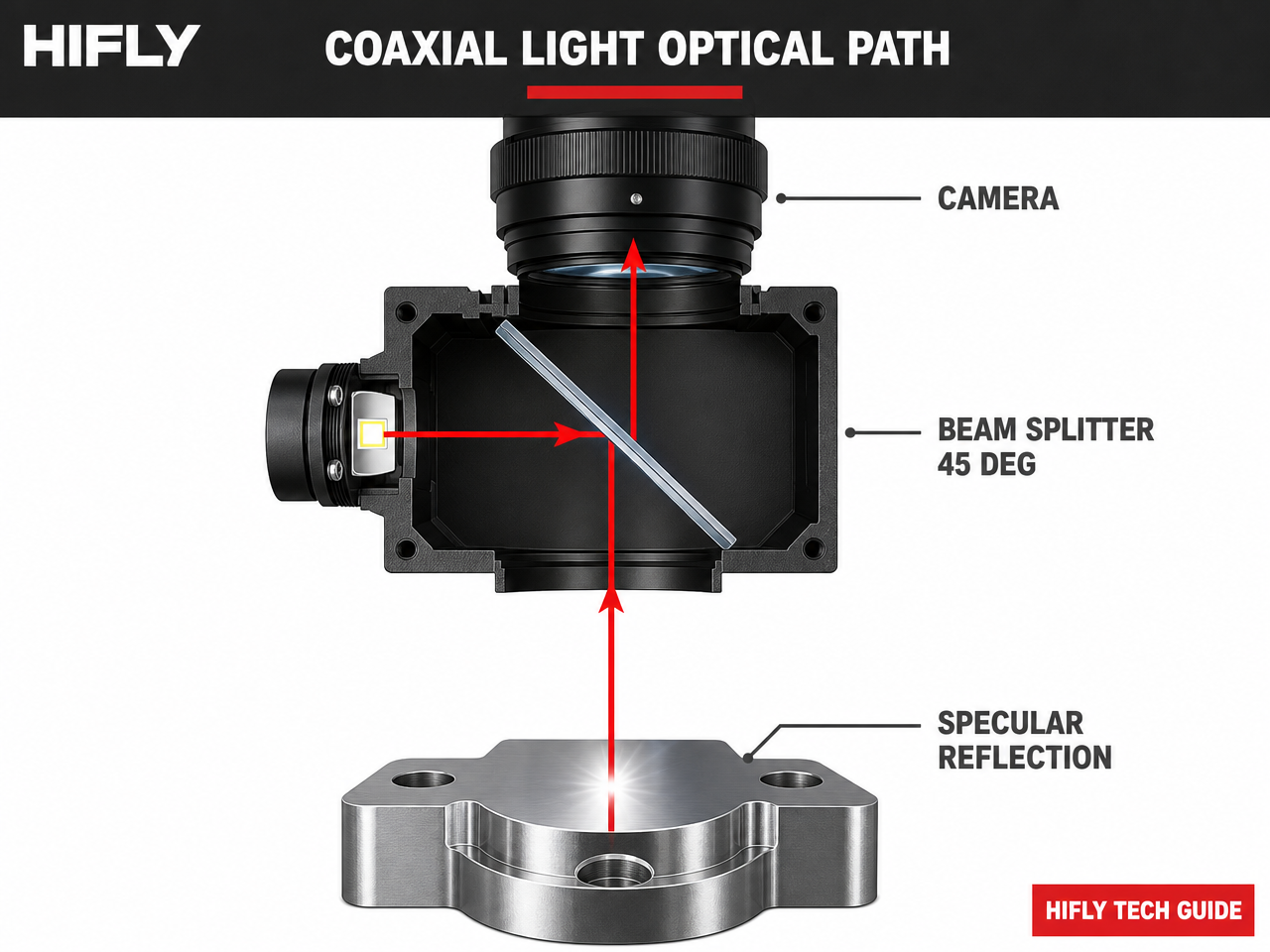

Đèn thị giác máy tính đồng trục cung cấp ánh sáng dọc theo cùng một trục quang học với máy ảnh, sử dụng bộ chia tia đặc biệt hoặc lăng kính để đặt nguồn sáng ngay phía sau ống kính. Hình học đèn thị giác máy tính độc đáo này tạo ra sự căn chỉnh hoàn hảo giữa nguồn sáng và góc nhìn của máy ảnh, sinh ra độ tương phản phản xạ mà các khuyết tật bên trong hoặc dưới bề mặt không thể tránh khỏi. Việc chiếu sáng theo trục của đèn thị giác máy tính đồng trục đặc biệt hiệu quả trong việc kiểm tra vật liệu trong suốt, đọc các ký hiệu áp dụng trên bề mặt và phát hiện nhiễm bẩn dưới bề mặt ở các linh kiện bằng thủy tinh hoặc nhựa.

Đường dẫn ánh sáng thị giác máy trong các hệ thống đồng trục khai thác các nguyên lý phản xạ gương và hiệu ứng Fresnel, trong đó các khuyết tật bề mặt làm gián đoạn các mẫu phản xạ đồng đều và trở nên rõ ràng đối với camera. Phương pháp chiếu sáng thị giác máy này vượt trội hơn trong việc xác minh kích thước, phát hiện màng bề mặt và nhận diện vết nứt hoặc mảnh vỡ trên các vật liệu phản quang, nơi các nguồn sáng khác tạo ra độ tương phản không đủ. Đèn thị giác máy đồng trục mang lại hiệu suất xuất sắc trên các bề mặt kim loại đánh bóng, nhờ vào việc chiếu sáng được căn chỉnh hoàn hảo giúp làm nổi bật cả những khuyết tật bề mặt nhỏ nhất.

Các Ứng Dụng Độ Chính Xác Cao Sử Dụng Đèn Thị Giác Máy Đồng Trục

Việc kiểm tra bán dẫn và phân tích bề mặt đĩa wafer phụ thuộc vào nguồn sáng thị giác máy (machine vision light) đồng trục để phát hiện các hạt bụi, vết xước và các khuyết tật trong quá trình chế tạo trên các bề mặt silicon có độ phản xạ cao. Trong sản xuất ống kính quang học, loại nguồn sáng thị giác máy này được sử dụng để làm nổi bật các vết xước trên bề mặt, khuyết tật lớp phủ và các bất thường ở lớp chống phản xạ—những yếu tố làm suy giảm hiệu năng quang học. Trong sản xuất vòng bi và bu-lông – đai ốc chính xác, nguồn sáng thị giác máy đồng trục được áp dụng nhằm nhận diện nhiễm bẩn bề mặt, vết nứt vi mô và khuyết tật vật liệu—những yếu tố ảnh hưởng đến độ tin cậy cũng như độ chính xác về kích thước của linh kiện.

Các yếu tố hiệu năng so sánh giữa các loại nguồn sáng thị giác máy

Sự đánh đổi giữa việc tạo độ tương phản và khả năng quan sát khuyết tật

Đèn thị giác máy tính dạng vành tròn tối ưu hóa độ đồng đều và giảm thiểu bóng, đánh đổi độ sắc nét tương phản để đạt được độ sáng ổn định trên các bề mặt không đều. Đèn thị giác máy tính dạng thanh ưu tiên tương phản theo hướng và tăng cường bóng, mang lại khả năng quan sát vượt trội đối với các khuyết tật địa hình nhưng đòi hỏi vị trí lắp đặt phức tạp hơn. Đèn thị giác máy tính đồng trục nổi bật ở khả năng tạo tương phản dựa trên phản xạ, rất phù hợp cho các bề mặt phản chiếu gương nhưng kém hiệu quả hơn trên các vật liệu khuếch tán. Mỗi loại đèn thị giác máy tính đều có những điểm cân bằng riêng giữa độ đồng đều, cường độ tương phản, loại bỏ bóng và độ nhạy với từng loại khuyết tật.

Lựa chọn đèn thị giác máy tính theo loại vật liệu

Các bề mặt mờ hoặc có kết cấu phù hợp nhất với đèn thanh trong thị giác máy, nơi các bóng đổ định hướng làm tăng tối đa khả năng quan sát các khuyết tật nổi và các bất thường trên bề mặt. Các bộ phận kim loại sáng bóng và các chi tiết phản chiếu hoạt động tối ưu với đèn thị giác máy đồng trục, tận dụng hiện tượng phản xạ gương để phát hiện các dị thường dưới bề mặt. Các bảng mạch in và cụm lắp ráp phẳng sử dụng đèn vòng trong thị giác máy nhằm tạo ảnh đồng đều không bóng đổ, giúp phát hiện các khuyết tật hàn và sai lệch vị trí lắp đặt mà không bị ảnh hưởng bởi hướng chiếu sáng. Vật liệu trong suốt yêu cầu đèn thị giác máy đồng trục để phát hiện tạp chất bên trong và các khuyết tật dưới bề mặt — những yếu tố không thể nhìn thấy được bằng các nguồn chiếu sáng khuếch tán.

Các yếu tố cần cân nhắc khi tích hợp và tác động đến thiết kế hệ thống

Độ phức tạp của đường đi quang học và việc lắp đặt đèn thị giác máy

Các hệ thống thị giác máy tính sử dụng đèn vòng cung cấp khả năng tích hợp đơn giản, bởi vì hình dạng tròn cho phép lắp đặt trực tiếp quanh các cụm ống kính mà không cần thao tác phức tạp với chùm sáng hay tính toán góc. Đèn thanh trong thị giác máy tính đòi hỏi việc định vị và tối ưu hóa góc một cách cẩn thận, do đó cần phần cứng gắn kết có thể điều chỉnh và các quy trình hiệu chuẩn. Đèn thị giác máy tính đồng trục yêu cầu các thành phần quang học chuyên biệt như bộ chia chùm hoặc gương phân cực, làm tăng chi phí hệ thống và độ phức tạp quang học. Môi trường tích hợp của bạn, giới hạn không gian và tiêu cự ống kính đều ảnh hưởng đến việc lựa chọn công nghệ đèn thị giác máy tính phù hợp với kiến trúc phần cứng.

Tính tương thích của thuật toán xử lý với đầu ra của đèn thị giác máy tính

Các giải thuật xử lý ảnh được thiết kế để phát hiện cạnh và trích xuất đặc trưng hoạt động vượt trội với hệ thống thị giác máy tính sử dụng đèn thanh, tận dụng thông tin bóng đổ để xác định vị trí khuyết tật một cách chính xác. Các giải thuật phân đoạn và ngưỡng thích nghi dễ dàng với các mẫu độ tương phản dựa trên phản xạ của đèn thị giác máy tính đồng trục, đặc biệt trong kiểm tra kích thước. Đèn thị giác máy tính dạng vòng tạo ra những hình ảnh được chiếu sáng đồng đều, giúp đơn giản hóa việc phân tích khối (blob) và phân loại khuyết tật dựa trên màu sắc. Việc lựa chọn công nghệ đèn thị giác máy tính phù hợp với phương pháp xử lý ảnh của bạn sẽ đảm bảo hiệu suất tối ưu cho giải thuật cũng như phân loại khuyết tật đáng tin cậy trong mọi biến đổi sản xuất.

Câu hỏi thường gặp

Loại đèn thị giác máy tính nào tốt nhất để phát hiện các vết xước trên bề mặt linh kiện nhựa?

Hệ thống thị giác máy tính sử dụng đèn thanh phát hiện vết xước vượt trội trên bề mặt nhựa nhờ chiếu sáng định hướng, tạo bóng rõ nét dọc theo các mép vết xước. Hiệu ứng ánh sáng xiên đặc trưng của hệ thống thị giác máy tính dùng đèn thanh làm cho các vết xước nông và các dấu xước mài mòn trở nên dễ quan sát hơn so với ánh sáng đồng đều từ đèn vòng. Đối với vật liệu nhựa có độ hoàn thiện mờ, hình học chiếu sáng xiên của hệ thống thị giác máy tính cung cấp cường độ tương phản mà ánh sáng đèn vòng không bóng nào có thể đạt được, khiến đèn thanh trở thành lựa chọn tối ưu cho kiểm tra vết xước.

Đèn thị giác máy tính đồng trục có thể phát hiện khuyết tật bên trong các bộ phận nhựa trong suốt không?

Đèn thị giác máy đồng trục vượt trội trong việc phát hiện nhiễm bẩn bên trong và các khuyết tật dưới bề mặt trên vật liệu trong suốt thông qua cơ chế tương phản dựa trên phản xạ. Đường truyền ánh sáng dọc trục của đèn thị giác máy đồng trục cho phép ánh sáng thâm nhập vào các thành phần trong suốt và làm lộ ra các hạt bụi, bọt khí và tạp chất vật liệu mà các nguồn chiếu sáng bên ngoài không thể quan sát được. Phương pháp đèn thị giác máy này đặc biệt hiệu quả trong kiểm tra nhựa trong suốt, nơi việc xác minh chất lượng bên trong là yếu tố then chốt đảm bảo độ toàn vẹn của sản phẩm cuối cùng.

Việc lựa chọn đèn thị giác máy ảnh hưởng như thế nào đến tốc độ xử lý hình ảnh và hiệu suất thuật toán?

Máy chiếu vòng tròn cho thị giác máy tạo ra độ sáng đồng đều, giúp đơn giản hóa việc phân tích biểu đồ tần số và giảm yêu cầu xử lý tiền xử lý, từ đó cho phép các thuật toán phân đoạn ảnh chạy nhanh hơn. Máy chiếu thanh cho thị giác máy tạo ra thông tin bóng đổ mà các thuật toán phát hiện cạnh khai thác trực tiếp, do đó chỉ cần tăng cường tối thiểu nhưng đòi hỏi phân tích gradient cẩn thận. Máy chiếu đồng trục cho thị giác máy tạo ra các mẫu phản xạ nhất quán, giúp tăng tốc quá trình trích xuất đặc trưng và phân loại khuyết tật. Việc lựa chọn máy chiếu phù hợp nhất cho thị giác máy cần cân bằng giữa đặc tính chiếu sáng với hiệu quả tính toán của thuật toán và phương pháp phân loại khuyết tật.
