الصفحة الرئيسية / منتجات / إضاءة رؤية الآلة / إضاءة خلفية / ضوء خلفي ثالث القياس 3.0 KM-3FLH10001000K70
KM-3FLH10001000K70 ضوء خلفي ثالث القياس 3.0 بجهد مباشر 24 فولت
|
مصباح الثقب الخلفي HIFLY 3.0 يحتوي على حبات ضوئية أكثر توحيداً في السطوع. يدعم ألوانًا مخصصة وطول موجي وحجم إضاءة وغيرها. |
|
● الحجم المتوهج: 1000 ملم * 1000 ملم. قطر الثقب: 70 ملم. |
|
● مستوى الوضوح 255، متصل بالجهاز التحكم يمكن تعديله. |
|
● عمر: 50000 ساعة للضوء الأحمر و 30000 ساعة للضوء الأبيض. ● مناسب لفحص المناطق الكبيرة مثل قياس الأشياء الكبيرة الحجم، إضاءة أخذ الروبوتات، كشف الملامح وفحص الشوائب في الأجسام الشفافة. |
| الطراز | الحجم المشرق ((ملم) | لون | الجهد (فولت) | الطاقة (وات) | مقاس الحدود ((ملم) | نوع LED | فتحة صمولة M3 | واجهة | ||||
| أحمر | الأزرق / الأبيض / الأخضر | طويل | واسعة | مرتفع | إس إم دي | |||||||
| KM-3FLH150150K50 | 150*150 | أحمر | أزرق/أبيض | 24 فولت | 16.9 | 19.3 | 185 | 160 | 20 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLH200100K50 | 200*100 | أحمر | أزرق/أبيض | 24 فولت | 13.4 | 13.0 | 214 | 134 | 21 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLH200200K50 | 200*200 | أحمر | أزرق/أبيض | 24 فولت | 28.8 | 28.3 | 214 | 234 | 21 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLH250250K50 | 250*250 | أحمر | أزرق/أبيض | 24 فولت | 46.1 | 45.6 | 264 | 284 | 21 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLH300200K50 | 300*200 | أحمر | أزرق/أبيض | 24 فولت | 44.2 | 43.7 | 314 | 234 | 21 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLH300300K50 | 300*300 | أحمر | أزرق/أبيض | 24 فولت | 57.1 | 56.7 | 314 | 334 | 21 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLH350350K50 | 350*350 | أحمر | أزرق/أبيض | 24 فولت | 78.3 | 77.9 | 364 | 384 | 21 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLH400200K50 | 400*200 | أحمر | أزرق/أبيض | 24 فولت | 50.6 | 50.2 | 414 | 234 | 21 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLH400300K50 | 400*300 | أحمر | أزرق/أبيض | 24 فولت | 76.7 | 76.3 | 414 | 334 | 21 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLH400400K50 | 400*400 | أحمر | أزرق/أبيض | 24 فولت | 102.8 | 102.4 | 414 | 434 | 21 | √ | √ | واجهة طيران 4 دبابيس WS16 |
| KM-3FLH450450K50 | 450*450 | أحمر | أزرق/أبيض | 24 فولت | 84.5 | 100.2 | 464 | 504 | 31 | √ | √ | واجهة طيران 4 دبابيس WS16 |
| KM-3FLH500300K50 | 500*300 | أحمر | أزرق/أبيض | 24 فولت | 62.3 | 73.9 | 514 | 354 | 31 | √ | √ | واجهة طيران 4 دبابيس WS16 |
| KM-3FLH500400K50 | 500*400 | أحمر | أزرق/أبيض | 24 فولت | 83.4 | 99.0 | 514 | 454 | 31 | √ | √ | واجهة طيران 4 دبابيس WS16 |
| KM-3FLH500500K50 | 500*500 | أحمر | أزرق/أبيض | 24 فولت | 104.5 | 124.0 | 514 | 554 | 31 | √ | √ | واجهة طيران 4 دبابيس WS16 |
| KM-3FLH600400K50 | 600*400 | أحمر | أزرق/أبيض | 24 فولت | 100.3 | 119.0 | 614 | 454 | 31 | √ | √ | واجهة طيران 4 دبابيس WS16 |
| KM-3FLH600600K50 | 600*600 | أحمر | أزرق/أبيض | 24 فولت | 151.0 | 179.2 | 614 | 654 | 32 | √ | √ | واجهة طيران 4 دبابيس WS20 |
| كيلومتر-3فله700500ك70 | 700*500 | أحمر | أزرق/أبيض | 24 فولت | 145.7 | 172.9 | 714 | 554 | 31 | √ | √ | واجهة طيران 4 دبابيس WS20 |
| كيلومتر-3فله700700ك70 | 700*700 | أحمر | أزرق/أبيض | 24 فولت | 204.9 | 243.0 | 714 | 754 | 32 | √ | √ | واجهة طيران 4 دبابيس WS20 |
| كيلومتر-3فله800600ك70 | 800*600 | أحمر | أزرق/أبيض | 24 فولت | 200.6 | 238.0 | 814 | 654 | 32 | √ | √ | واجهة طيران 4 دبابيس WS20 |
| كيلومتر-3فله800800ك70 | 800*800 | أحمر | أزرق/أبيض | 24 فولت | 219.5 | 256.0 | 814 | 854 | 32 | √ | √ | واجهة طيران 4 دبابيس WS20 |
| كيلومتر-3فله900900ك70 | 900*900 | أحمر | أزرق/أبيض | 24 فولت | 278.2 | 324.6 | 914 | 954 | 32 | √ | √ | واجهة طيران 4 دبابيس WS20 |
| كيلومتر-3فله10001000ك70 | 1000*1000 | أحمر | أزرق/أبيض | 24 فولت | 343.9 | 401.2 | 1014 | 1054 | 32 | √ | √ | واجهة طيران 4 دبابيس WS20 |
| من فضلك اتصل بنا لتعلم المزيد من النماذج | ||||||||||||
| الطراز | كيلومتر-3فله10001000ك70 | |||
| الفئة | إضاءة خلفية بالثقب | |||
| نوع LED | إس إم دي | |||
| لون | أحمر | أبيض | أزرق | أخضر |
| الطول الموجي | 620-635nm | — | 465-470nm | 525-530nm |
| درجة حرارة اللون | — | 6000-6500k | — | — |
| طاقة | 343.9 واط كحد أقصى. | 401.2 واط كحد أقصى. | 401.2 واط كحد أقصى. | 401.2 واط كحد أقصى. |
| فولت المدخل | DC24Vmax. | |||
| طول الكابل | 2م | |||
| سدادة المحطة | قابس طيران رباعي النواة WS20 | |||
| تعريف المكونات | 1:إيجابي ((+) أحمر؛ 2:ترك فارغ؛ 3:سلبي ((-) أسود. | |||
| مادة الجسم | سبيكة الألومنيوم ((سطح أسود من الناحية الاكسدة) | |||
| التبريد | تبريد الهواء الطبيعي | |||
| الأبعاد | L1054 ملم * W1014 ملم * H32 ملم | |||
| معايير صلابة القشرة | الحمل الثابت 230N±10N،الوقت 5 دقائق منطقة الاتصال:قطر 30MM مستوى الطاقة: عناصر 5J: قطر كرة الفولاذ 50MM، 500g±25g |
|||
| القدرة الكهربائية على العزل | DC500V مقاومة العزل> 20 ميغوم | |||
| متطلبات مقاومة الضغط | تيار متردد 1000 فولت 10 مللي أمبير/5 ثانية | |||
| تصنيف قابلية التحرق | الـ IEC60707 | |||
| درجة حرارة العمل والرطوبة | درجة الحرارة: 0 إلى 50 درجة مئوية، الرطوبة: 20٪ إلى 85٪ RH ((غير مكثفة) | |||
| العمر الافتراضي | تحت ظروف الاستخدام المحددة لدينا،50000 ساعة للإضاءة الحمراء و30000 ساعة بالنسبة للضوء الأبيض، يتم تقليل سطوعه إلى 50% من القيمة المصنعة |
|||
| فترة الضمان | تحت ظروف الاستخدام المحددة من قبل الشركة،الضمان هو عامين من تاريخ الشحن،وفي غضون عامين،إذا كان هناك مشكلة فشل،يمكن إصلاحها أو استبدالها مجانا | |||
| خدمات القيمة المضافة | دعم تقني مجاني لمدة سنة واحدة | |||
| جهاز التحكم في الوضوح (اختياري) | 1.المتحكم التناظري 2.المتحكم الرقمي | |||
| قابلة للتزاوج (اختياري) | 1.كابل تمديد مصدر الضوء 2.كابل محول المكون | |||

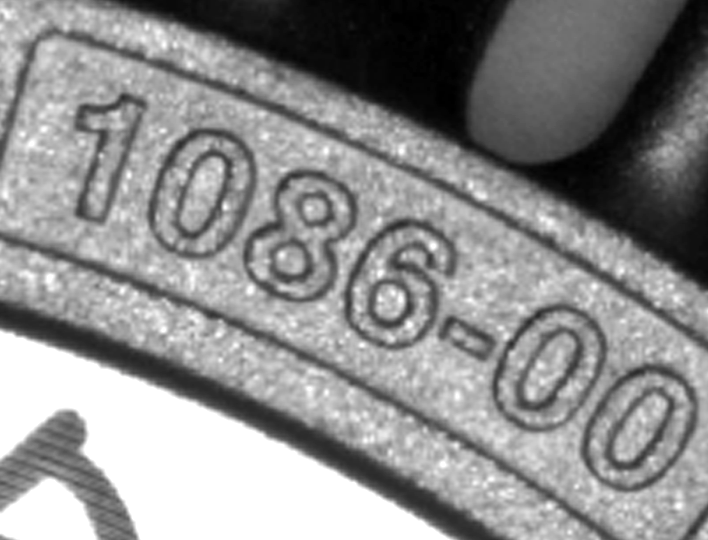

OCR لمحرك السيارات الثابت
إضاءة الثقب الخلفية، صورة الكاميرا الملتقطة، مطابقة القالب السريعة + فك الحلقة + التعرف على الحروف OCR + مقارنة الصورة + منع إنذار تداخل المواد.

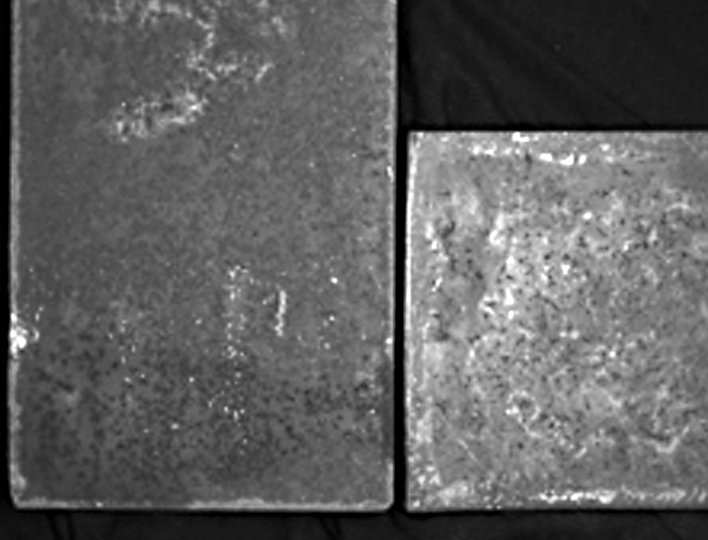

توجيه موضع اللحام
لديه مجال رؤية لتوزيع اللحام يصل إلى 500 مم. يجب تحديد نقاط بداية ونهاية اللحام وعرض اللحام على اللوحة، ويتم تحقيق توجيه حركة المسدس أثناء اللحام باستخدام لوحة المعايرة.

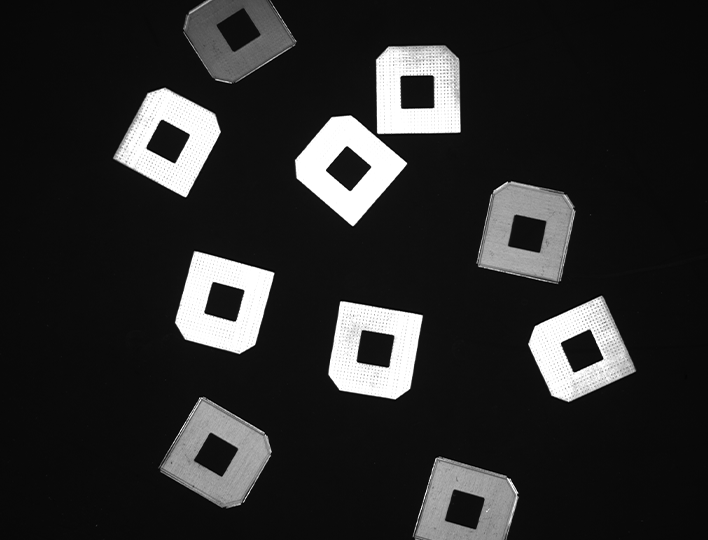

تحديد إحداثيات المواد
الضوء الخلفي للثقب يضيء من الأعلى إلى الأسفل. تقوم الكاميرا بجمع الصور الأمامية والخلفية للأجزاء المعدنية على الناقل، وتحلل الصور، وتعطي إحداثيات تحديد موقع المواد.

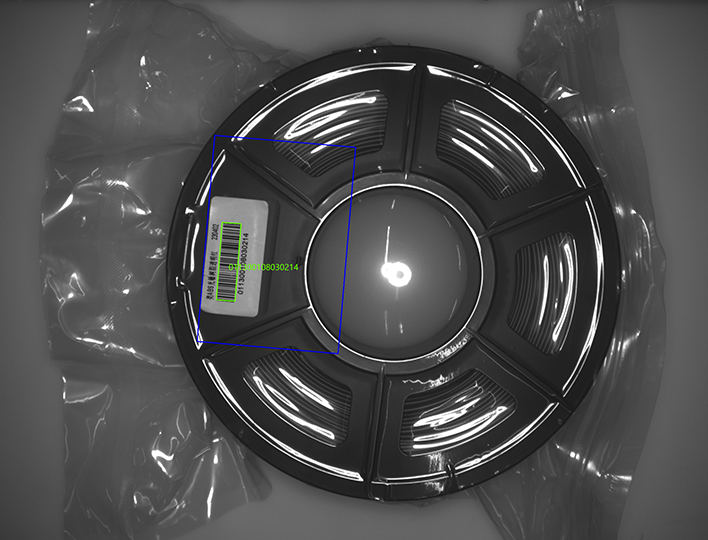

كشف تغليف القطع المعدنية
الضوء الخلفي للثقب يضيء من الأعلى إلى الأسفل. تقوم الكاميرا بجمع الصور لتحديد رمز الاستجابة السريعة (الباركود) الموجود على التغليف الخارجي للقطعة المعدنية واكتشاف ما إذا كان شريط التغليف متسربًا.
س1: هل يمكنني طلب عينة لمصباح الثقب الخلفي 3.0؟
ج: نعم، أوامر العينة وأي أوامر مقبولة.
(ق2 ما هو الوقت المحدد؟
ج: 3-5 أيام للطلبات العينة / صغيرة ((< 50pcs) ، 1-2 أسابيع لشراء بكميات كبيرة (> 50pcs).
س3: ما هو الحد الأدنى لكمية الطلب (MOQ) لمصباح الثقب الخلفي 3.0؟
ج: الـ MOQ هي 1 قطعة
-أربعة ما هو مدة شحنتك وكم سيستغرق وصولها؟
ج: عادةً ما نرسل بواسطة DHL أو UPS أو FedEx أو TNT. عادة ما يستغرق 5-7 أيام بالبريد الجوي الشحن البحري مقبول أيضاً.
س5. كيفية طلب 3.0 ضوء خلفي دائري؟
ج: 1. تأكيد المعلمات مثل FOV و WD.
- 2. تأكيد شكل، حالة، مادة ولون الكائن المكتشف.
3. تأكيد الطلب والاقتراح
4. دفع الطلبات و تنظيم الإنتاج
خمسة. تحقق من المنتج و رتب التسليم
-كيو 6 هل تدعمين الشركات الخاصة؟
أج: نعم، نحن كذلك
س7: كم مدة ضمان منتجك؟
ج: نحن نقدم ضمان لمدة 2-5 سنوات لمنتجاتنا.
س8: كيف تتعامل مع المنتجات المعيبة؟
ج: 1، منتجاتنا تنتج في نظام صارم لمراقبة الجودة مع معدل معيب 0.2٪.
2، إذا حدث ضرر غير مصطنع أو خلل أو أخطاء خلال فترة الضمان، يمكن للعملاء الذهاب لإصلاح أو استبدال أو استرداد جزئي / كامل.
