ضوء خلفي متوازي 3.0 KM-3FLP100100 بجهد 24 فولت تيار مستمر
|
الضوء الخلفي المتوازي HIFLY 3.0 بحزمة ضوئية highly directional LED مع عدسة دقيقة يمكنه إضاءة موحدة وقمع الضوء المتناثر. يدعم تخصيص اللون وطول الموجة وحجم الإضاءة وغيرها. |
|
● حجم الإضاءة: 100mm*100mm. |
|
● مستوى الوضوح 255، متصل بالجهاز التحكم يمكن تعديله. |
|
● عمر: 50000 ساعة للضوء الأحمر و 30000 ساعة للضوء الأبيض. ● مناسب لكشف العيوب وقياس الأحجام وكشف الأسطح المعقدة وموقع ومحاذاة المواد الشفافة\/شبه الشفافة. |
| الطراز | الحجم المشرق ((ملم) | لون | الجهد (فولت) | الطاقة (وات) | مقاس الحدود ((ملم) | نوع LED | فتحة صمولة M3 | واجهة | ||||
| أحمر | الأزرق / الأبيض / الأخضر | طويل | واسعة | مرتفع | إس إم دي | |||||||
| KM-3FLP2929 | 29*29 | أحمر | أزرق/أبيض | 24 فولت | 1.1 | 1.7 | 44 | 33 | 16.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLP5050 | 50*50 | أحمر | أزرق/أبيض | 24 فولت | 2.1 | 2.5 | 80 | 60 | 22.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLP6060 | 60*60 | أحمر | أزرق/أبيض | 24 فولت | 4.2 | 3.8 | 90 | 70 | 22.5 | √ | √ | واجهة SM3(1.3 دبوس) |
| KM-3FLP7070 | 70*70 | أحمر | أزرق/أبيض | 24 فولت | 4.2 | 4.8 | 100 | 80 | 22.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLP8080 | 80*80 | أحمر | أزرق/أبيض | 24 فولت | 6.3 | 6.2 | 110 | 90 | 22.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP9090 | 90*90 | أحمر | أزرق/أبيض | 24 فولت | 6.3 | 6.9 | 120 | 100 | 22.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| KM-3FLP100100 | 100*100 | أحمر | أزرق/أبيض | 24 فولت | 8.4 | 10.0 | 130 | 110 | 22.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP120120 | 120*120 | أحمر | أزرق/أبيض | 24 فولت | 16.9 | 15.4 | 150 | 130 | 22.5 | √ | √ | واجهة SM3(1.3 دبوس) |
| كيلومتر-3FLP150150 | 150*150 | أحمر | أزرق/أبيض | 24 فولت | 19.0 | 22.5 | 185 | 160 | 23.5 | √ | √ | واجهة SM3(1.3 دبوس) |
| كيلومتر-3FLP180180 | 180*180 | أحمر | أزرق/أبيض | 24 فولت | 24.2 | 21.1 | 194 | 214 | 23.5 | √ | √ | واجهة SM3(1.3 دبوس) |
| كيلومتر-3FLP200100 | 200*100 | أحمر | أزرق/أبيض | 24 فولت | 15.4 | 15.4 | 214 | 134 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP200150 | 200*150 | أحمر | أزرق/أبيض | 24 فولت | 23.0 | 23.0 | 214 | 184 | 23.5 | √ | √ | واجهة SM3(1.3 دبوس) |
| كيلومتر-3FLP200200 | 200*200 | أحمر | أزرق/أبيض | 24 فولت | 30.7 | 30.7 | 214 | 234 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP250200 | 250*200 | أحمر | أزرق/أبيض | 24 فولت | 38.4 | 38.4 | 264 | 234 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP250250 | 250*250 | أحمر | أزرق/أبيض | 24 فولت | 48.0 | 48.0 | 264 | 284 | 23.5 | √ | √ | واجهة SM3(1.3 دبوس) |
| كيلومتر-3FLP300150 | 300*150 | أحمر | أزرق/أبيض | 24 فولت | 34.6 | 34.6 | 314 | 184 | 23.5 | √ | √ | واجهة SM3(1.3 دبوس) |
| كيلومتر-3FLP300200 | 300*200 | أحمر | أزرق/أبيض | 24 فولت | 46.1 | 46.1 | 314 | 234 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP300300 | 300*300 | أحمر | أزرق/أبيض | 24 فولت | 58.8 | 58.8 | 314 | 334 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP350250 | 350*250 | أحمر | أزرق/أبيض | 24 فولت | 57.1 | 57.1 | 364 | 284 | 23.5 | √ | √ | واجهة SM3(1.3 دبوس) |
| كيلومتر-3FLP350350 | 350*350 | أحمر | أزرق/أبيض | 24 فولت | 80.0 | 80.0 | 364 | 384 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP400200 | 400*200 | أحمر | أزرق/أبيض | 24 فولت | 52.2 | 52.2 | 414 | 234 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP400300 | 400*300 | أحمر | أزرق/أبيض | 24 فولت | 78.3 | 78.3 | 434 | 334 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP400400 | 400*400 | أحمر | أزرق/أبيض | 24 فولت | 104.4 | 104.4 | 434 | 434 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| كيلومتر-3FLP450300 | 450*300 | أحمر | أزرق/أبيض | 24 فولت | 88.1 | 88.1 | 464 | 334 | 23.5 | √ | √ | واجهة SM3(دبوس 1.3) |
| الطراز | KM-3FLP100100 | |||
| الفئة | الإضاءة الخلفية المجمعة | |||
| نوع LED | إس إم دي | |||
| لون | أحمر | أبيض | أزرق | أخضر |
| الطول الموجي | 620-635nm | — | 465-470nm | 525-530nm |
| درجة حرارة اللون | — | 6000-6500k | — | — |
| طاقة | 8.4W كحد أقصى. | 10 واط كحد أقصى | 10 واط كحد أقصى | 10 واط كحد أقصى |
| فولت المدخل | DC24Vmax. | |||
| طول الكابل | 0.5 متر | |||
| سدادة المحطة | 3PIN2 دبوس الرأس المسطحة | |||
| تعريف المكونات | 1:إيجابي ((+) أحمر؛ 2:ترك فارغ؛ 3:سلبي ((-) أسود. | |||
| مادة الجسم | سبيكة الألومنيوم ((سطح أسود من الناحية الاكسدة) | |||
| التبريد | التبريد الطبيعي | |||
| الأبعاد | L130 مم * W110 مم * H22.5 مم | |||
| معايير صلابة القشرة | الحمل الثابت 230N±10N،الوقت 5 دقائق منطقة الاتصال:قطر 30MM مستوى الطاقة: عناصر 5J: قطر كرة الفولاذ 50MM، 500g±25g |
|||
| القدرة الكهربائية على العزل | DC500V مقاومة العزل> 20 ميغوم | |||
| متطلبات مقاومة الضغط | AC1000 V10mA/5S | |||
| تصنيف قابلية التحرق | الـ IEC60707 | |||
| درجة حرارة العمل والرطوبة | درجة الحرارة: 0 إلى 50 درجة مئوية، الرطوبة: 20٪ إلى 85٪ RH ((غير مكثفة) | |||
| العمر الافتراضي | تحت ظروف الاستخدام المحددة لدينا،50000 ساعة للإضاءة الحمراء و30000 ساعة بالنسبة للضوء الأبيض، يتم تقليل سطوعه إلى 50% من القيمة المصنعة |
|||
| فترة الضمان | تحت ظروف الاستخدام المحددة من قبل الشركة،الضمان هو عامين من تاريخ الشحن،وفي غضون عامين،إذا كان هناك مشكلة فشل،يمكن إصلاحها أو استبدالها مجانا | |||
| خدمات القيمة المضافة | دعم تقني مجاني لمدة سنة واحدة | |||
| جهاز التحكم في الوضوح (اختياري) | 1.المتحكم التناظري 2.المتحكم الرقمي | |||
| قابلة للتزاوج (اختياري) | 1.كابل تمديد مصدر الضوء 2.كابل محول المكون | |||

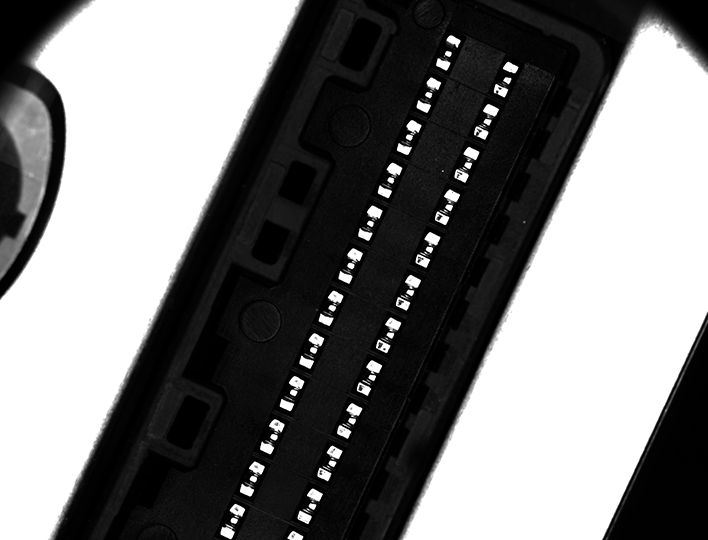

كشف وحدة التحكم في السيارات
افحص منفذ وحدة التحكم في السيارة بحثًا عن التلف. حدد الجهة الأمامية والخلفية للمكون، وأرسل إشارة إلى وحدة التحكم المركزية. قم بتوجيه الروبوت ليقوم بامساك القطعة ووضعها في الموقع المحدد.

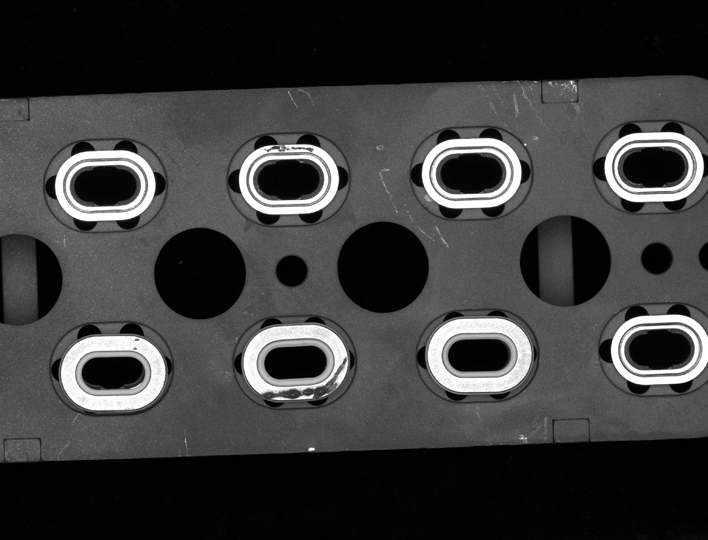

قياس مسار المطاط للأجزاء المعدنية
قم بتحديد موقع الأجزاء المعدنية على ناقل الحزام وإرسال الإحداثيات إلى وحدة التحكم المركزية. تقوم الكاميرا باستخراج صورة الجزء، وتحديد القيمة القصوى والدنيا لعرض مسار الغراء لكل جزء، وتقييم ما إذا كان مسار الغراء مؤهلاً أم لا.

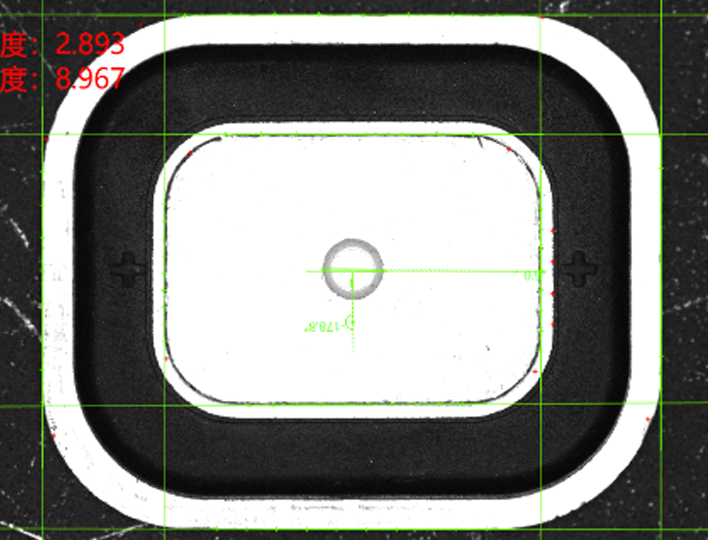

كشف تماثل أجزاء اللحام
قم بتحديد موقع أجزاء اللحام على المحطة وإرسال الإحداثيات إلى وحدة التحكم المركزية. تقوم الكاميرا باستخراج صورة الأجزاء، ويتم استخدام خوارزمية عالية الدقة لكشف الحواف لتحديد ما إذا كانت أجزاء اللحام متماثلة أم لا.

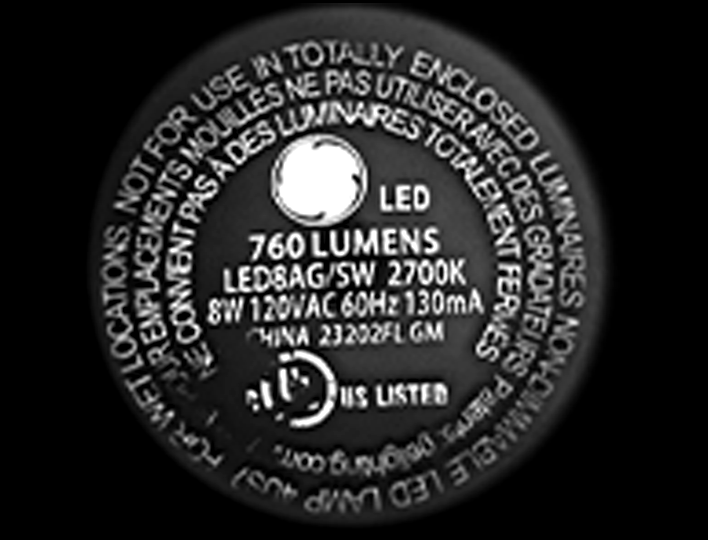

كشف الحروف على قاعدة المصباح
يتم اكتشاف عيب ميزة قاعدة المصباح من خلال غطاء المصباح الزجاجي، ويصعب الكشف بسبب الانعكاس الناتج عن غطاء المصباح. يمكن لمصدر الضوء الم dome تقليل انعكاس الضوء وجعل نتيجة الكشف أكثر وضوحًا.
س1. هل يمكنني طلب عينة من الضوء الخلفي المتوازي 3.0؟
ج: نعم، أوامر العينة وأي أوامر مقبولة.
(ق2 ما هو الوقت المحدد؟
ج: 3-5 أيام للطلبات العينة / صغيرة ((< 50pcs) ، 1-2 أسابيع لشراء بكميات كبيرة (> 50pcs).
س3. ما هو الحد الأدنى لكمية الطلب (MOQ) للضوء الخلفي المتوازي 3.0؟
ج: الـ MOQ هي 1 قطعة
-أربعة ما هو مدة شحنتك وكم سيستغرق وصولها؟
ج: عادةً ما نرسل بواسطة DHL أو UPS أو FedEx أو TNT. عادة ما يستغرق 5-7 أيام بالبريد الجوي الشحن البحري مقبول أيضاً.
س5. كيف يتم تقديم طلب للضوء الخلفي المتوازي 3.0؟
ج: 1. تأكيد المعلمات مثل FOV و WD.
- 2. تأكيد شكل، حالة، مادة ولون الكائن المكتشف.
3. تأكيد الطلب والاقتراح
4. دفع الطلبات و تنظيم الإنتاج
خمسة. تحقق من المنتج و رتب التسليم
-كيو 6 هل تدعمين الشركات الخاصة؟
أج: نعم، نحن كذلك
س7: كم مدة ضمان منتجك؟
ج: نحن نقدم ضمان لمدة 2-5 سنوات لمنتجاتنا.
س8: كيف تتعامل مع المنتجات المعيبة؟
ج: 1، منتجاتنا تنتج في نظام صارم لمراقبة الجودة مع معدل معيب 0.2٪.
2، إذا حدث ضرر غير مصطنع أو خلل أو أخطاء خلال فترة الضمان، يمكن للعملاء الذهاب لإصلاح أو استبدال أو استرداد جزئي / كامل.
