MV-L043C-DG-V1 4K 2.5GigE كاميرا مسح خطية 4096×3

توفر كاميرات HIFLY 2.5 GigE الخطية فعالية عالية من حيث التكلفة، واستهلاك منخفض للطاقة، وتوافق قوي. معدل نقل البيانات أسرع بـ 2.5 مرة من GigE، وهو ما يدعم نقل الصور بدقة وسرعة إطار أعلى.

● بكسل بحجم 7 ميكرومتر، مدى ديناميكي عالي.

● دعم تصحيح المجال المضيء/المجال الداكن، وتصحيح ظل العدسة، وتصحيح مصدر الضوء، ومستوى اللون الأسود.

● مسافة النقل: 100 متر. قدرة قوية على مقاومة التداخل.

● ذاكرة تخزين مؤقت للصور بسعة 4 جيجا بايت مدمجة، مع تقنية التحقق والإصلاح، ونقل موثوق.

● دعم GigE Vision، متوافقة مع OpenCV، LabView، Halcon وغيرها من البرمجيات

الطراز	الدقة	مستشعر	حجم البكسل	تردد الخط	واجهة البيانات	مصعد العدسة	اللون/الوحدي
MV-L023C-GF-V2	2048*3	2K	7um	19k/55K	(جايج)	ج	لون
MV-L023M10-GF-V2	2048*3	2K	14um	60k/110K	(جايج)	M42	مونو
MV-L043C-GNP-V3	4096*3	4K	7um	10كيلو/40كيلو	(جايج)	M42	لون
MV-L044NIR-GNP-V3	4096*4	4K	7um	30كيلو/120كيلو	(جايج)	M42	NIR
MV-L044M-GNP-V3	4096*4	4K	7um	30كيلو/110كيلو	(جايج)	M42	مونو
MV-L043C03-G-V2	4096*3	4K	7um	٣٠ك/٤٠ك	(جايج)	M٤٢،POE	لون
MV-L٠٤٣C١٢-GF-V٢	4096*3	4K	7um	١٠ك/٣٠ك/٤٠ك	(جايج)	M42	لون
MV-L٠٤٤M١٢-GF-V٢	4096*4	4K	7um	30كيلو/120كيلو	(جايج)	M٤٢،POE	مونو
MV-L٠٤٤NIR١٢-GF-V٢	4096*4	4K	7um	30كيلو/120كيلو	(جايج)	M٤٢،POE	NIR
MV-L٠٤٣C-DG-V١	4096*3	4K	7um	٢٣ك	٢٫٥GigE	M42	لون
MV-L٠٤٤M-DG-V١	4096*4	4K	7um	70K	٢٫٥GigE	M42	مونو
MV-L083C-DG-V1	8192*3	8K	7um	12.5كيلو	٢٫٥GigE	M72	لون
MV-L081M-DG-V1	8192*1	8K	7um	37.5K	٢٫٥GigE	M72	مونو
MV-L081M20-10GF-V2	8192*1	8K	7um	200 ألف	10GigE	M72	مونو
MV-L082M21-10GF-V2	8192*2	8K	7um	100K	10GigE	M72	مونو
MV-L082M20-10GF-V2	8192*2	8K	7um	141K	10GigE	M72	مونو
MV-L084M10-10GF-V2	8192*4	8K	7um	114K	10GigE	M72	مونو
MV-L086C10-10GF-V2	8192*6	8K	7um	37.5K	10GigE	M72	لون
MV-L083C20-10GF-V2	8192*3	8K	7um	57K	10GigE	M72	لون
MV-L123C-10GF-V2	12288*3	12K	5 ميكرومتر	31K	10GigE	M72	لون
MV-L124M-10GF-V2	12288*4	12K	5 ميكرومتر	94K	10GigE	M72	مونو
MV-L161M20-10GF-V2	16384*1	16 ألف	3.5um	115K	10GigE	M72	مونو
MV-L162M10-10GF-V2	16384*2	16 ألف	3.5um	57K	10GigE	M72	مونو
MV-L162M20-10GF-V2	16384*2	16 ألف	3.5um	٧١ كيلو	10GigE	M72	مونو
MV-L162C10-10GF-V2	16384*2	16 ألف	3.5um	٣٣ كيلو	10GigE	M72	لون
MV-L163C-10GF-V2	١٦٣٨٤*٣	16 ألف	5 ميكرومتر	٢٣٫٦ كيلو	10GigE	M90	لون
MV-L011M-U-V1	١٢٨٠*١	1ك	4um	20K	USB3.0	ج	مونو
MV-L168M-20G-V1	8192*8	16 ألف	5.0μم	150k	20GigE	M72	مونو
MV-L163C-20G-V1	١٦٣٨٤*٣	16 ألف	5.0μم	40K	20GigE	M90	لون
MV-L164M-20G-V1	16384*6	16 ألف	5.0μم	45k	20GigE	M90	مونو
من فضلك اتصل بنا لتعلم المزيد من النماذج

المواصفات

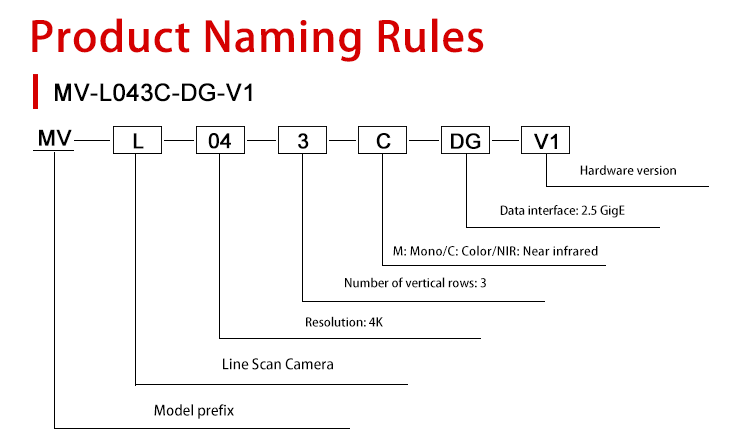

الطراز	MV-L٠٤٣C-DG-V١
مستشعر	4K
لون	لون
حجم الهدف	28mm
حجم البكسل	7.0μm×7.0μm
مصراع	العالمية
الدقة	4096×3
وضع التصوير	3 خطوط
مدى ديناميكي	65 ديسيبل
وقت التعرض	3.6 مايكروثانية -- 40 ملليثانية، خطوات 1 مايكروثانية
وضع التعرض	يدعم التعرض اليدوي/التعرض الفردي/التعرض التلقائي/التعرض بتحكم عرض النبض
الربح	1x-16x، خطوة قابلة للتعديل 0.25x
تنسيق البكسل	RGB8، BGR8، BayerGR8
وضع التشغيل	مُحسَّن بالصف، مُحسَّن بالإطار، مُحسَّن بالصف + مُحسَّن بالإطار
واجهة البيانات	٢٫٥GigE
واجهة الإدخال/الإخراج	مدخل إشارة إطار قناة واحدة (يدعم إشارة تفاضلية قياسية RS422 و إشارة طرف واحد 3.3V-24V)، مدخل إشارتين خطيتين (يدعم إشارة تفاضلية قياسية RS422 و إشارة طرف واحد 3.3V-24V)، مخرجان تفاضليان أو أربعة مخارج ذات طرف واحد (مستوى المخرج 5V/12V)، يمكن تعدد الإشارة إلى 3 مداخل (مدخل تفاضلي واحد و مدخلين ذات طرف واحد)
تزويد الطاقة	تيار متردد 12V-24V (±10%)
استهلاك الطاقة المعتاد	4.5 واط @ 24VDC
واجهة العدسة	M42*1
واجهة الإدخال/الإخراج والطاقة	موصل دائري صناعي 12 نواة
تصفية	مرشح نطاق 380 نانومتر - 650 نانومتر
الأبعاد	62 مم × 62 مم × 36.8 مم
الوزن	حوالي 220 غرام
تصنيف حماية IP	IP40 (مع تثبيت العدسة والكابل بشكل صحيح)
درجة الحرارة	درجة حرارة التشغيل: -10 درجة مئوية ~ 45 درجة مئوية، درجة حرارة التخزين: -20 درجة مئوية ~ 70 درجة مئوية
الرطوبة	5% ~ 90%RH (غير مكثف)
البرمجيات	مجموعة تطوير البرمجيات (SDK) والبرامج التوضيحية/المعايرة ذات الصلة BasedCam3
أنظمة التشغيل	Windows7/10 64 بت، PC Linux 64 بت، ARM Linux
البروتوكولات/المقاييس	GigE Vision 1.2، GenICam
برامج متوافقة	OpenCV، LabView، Halcon
شهادات	CE، RoHS

قضية الطلبات

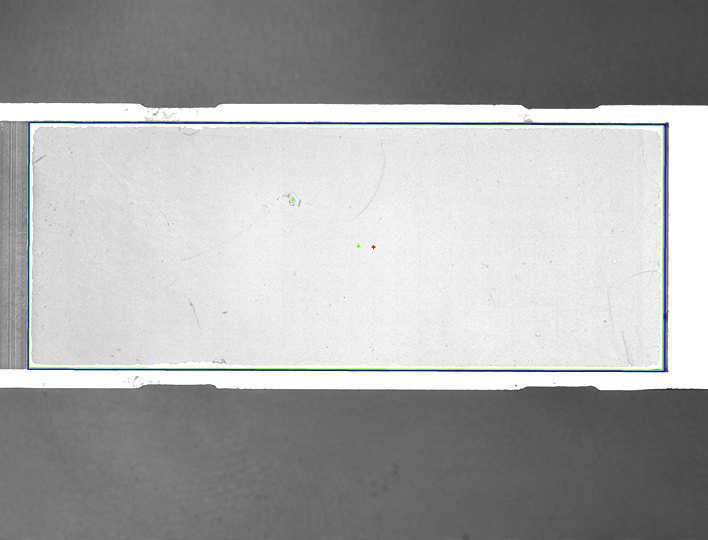

كشف خدوش اللوحة الأكريليكية

يتم دمج الصور ديناميكيًا من خلال تكوين الصور باستخدام المصفوفة الخطية، ويتم التأكيد على وضوح الخدوش بإضاءة محددة. بعد ذلك يتم التعرف على العيوب وتقييمها بواسطة الخوارزمية.

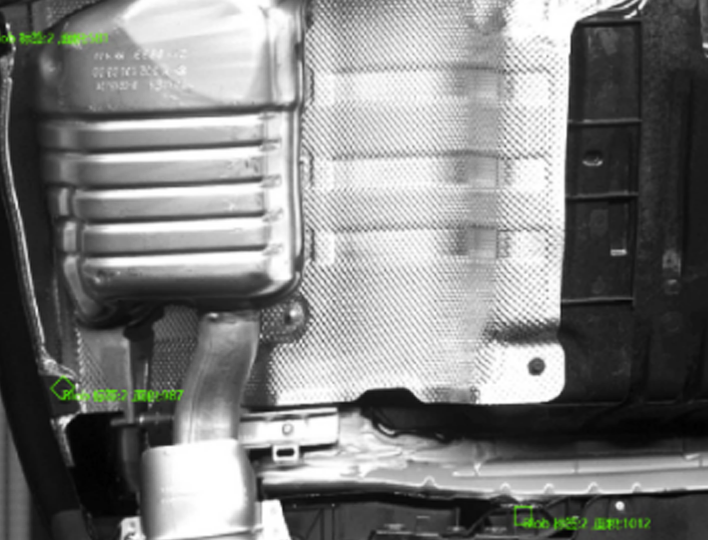

كشف قطع هيكل السيارة

كاميرا مسح خطية 2.5GigE لتكوين الصور بالمسح الخطي، ونقل عالي السرعة وخوارزمية رؤية. تكشف عن خدوش وطُفوحات وغيرها من العيوب على سطح قطع هيكل السيارة لتحقيق كشف دقيق وفعال.

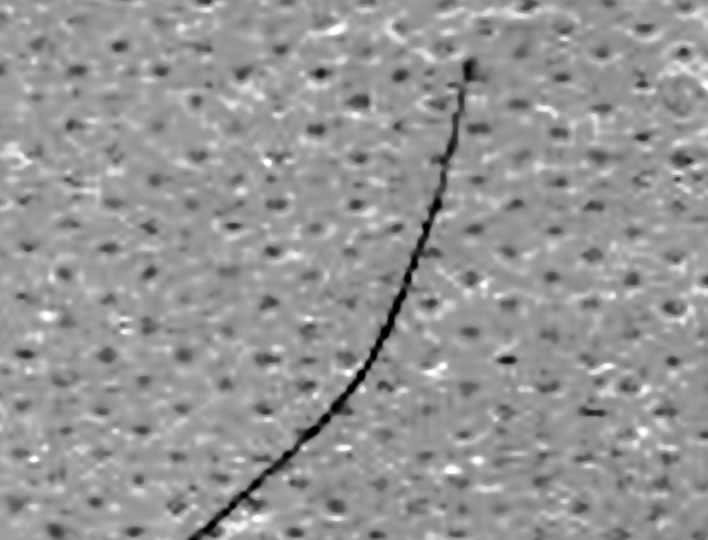

الكشف عن عيوب الأقمشة غير المنسوجة

تلتقط الكاميرا الخطية صور القماش غير المنسوج أثناء الحركة السريعة سطراً سطراً، وتزيل التداخل من خلال المعالجة المسبقة. تقوم الخوارزمية بتحديد الثقوب والبقع وغيرها من العيوب، وتحقيق تحديد موقع العيب وتصنيفه وإرسال ملاحظات عنه.

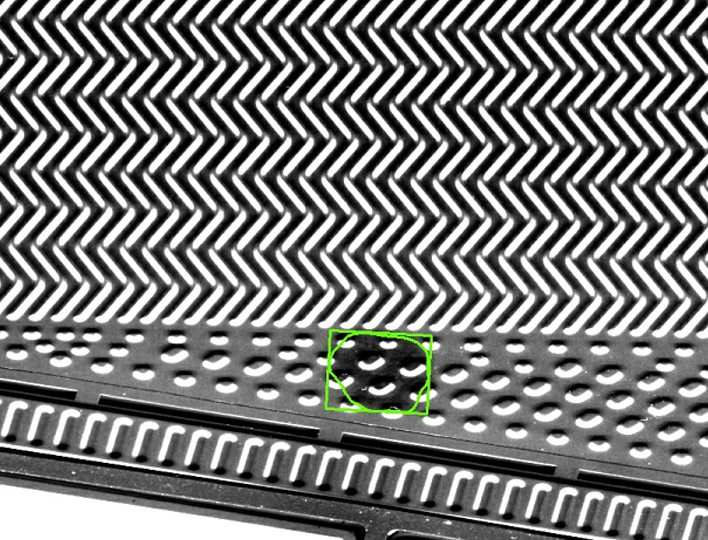

كشف تلوث قطبة البطارية

في عملية إنتاج فيلم قطب بطارية السيارة، من المرجح حدوث عيوب مختلفة مثل الخدوش وقطرات الغراء والأتربة وشرائط الغراء التالفة. مجال رؤية الجسم المراد فحصه كبير، كما أن العيوب كثيرة ولا تكون واضحة للعين. ويمكن اكتشاف العيوب باستخدام كاميرا مسح خطية بدقة 8K وخوارزمية التعلم العميق.
