MV-L168M-20G-V1 16K 20GigE লাইন স্ক্যান ক্যামেরা 8192×1

HIFLY 10 GigE লাইন স্ক্যান ক্যামেরাগুলি নিজস্ব প্রোটোকল সহ ডুয়াল অপটিক্যাল পোর্ট ট্রান্সমিশন স্কিম গ্রহণ করে, এবং ডেটা হার 2286MB/S পর্যন্ত পৌঁছাতে পারে যা শক্তিশালী ব্যাঘাত প্রতিরোধ ক্ষমতা সহ।

● উচ্চ লাইন ফ্রিকোয়েন্সি, উচ্চ ক্ষমতা।

● 20G ব্যান্ডউইথ, 150KHZ লাইন ফ্রিকোয়েন্সি।

●লাইট/ডার্ক ফিল্ড কারেকশন, লেন্স ছায়া কারেকশন, আলোর সমান করণ কারেকশন, স্থানিক কারেকশন সমর্থন করে।

● অপটিক্যাল ফাইবার ট্রান্সমিশন, ইলেক্ট্রোম্যাগনেটিক ব্যাঘাত মুক্ত, 300 মিটার ট্রান্সমিশন দূরত্ব।

● ফ্যানলেস ডিজাইন, দীর্ঘস্থায়ী কাজ আরও স্থিতিশীল।

মডেল	রেজোলিউশন	সেন্সর	পিকเซลের আকার	লাইন ফ্রিকুয়েন্সি	ডেটা ইন্টারফেস	লেন্সের মাউন্ট	রঙিন/একক
MV-L023C-GF-V2	2048*3	2K	7um	19k/55K	জিজি	C	রং
MV-L023M10-GF-V2	2048*3	2K	14um	60k/110K	জিজি	M42	একক
MV-L043C-GNP-V3	4096*3	4K সম্পর্কে	7um	10k/40K	জিজি	M42	রং
MV-L044NIR-GNP-V3	4096*4	4K সম্পর্কে	7um	30k/120K	জিজি	M42	NIR
MV-L044M-GNP-V3	4096*4	4K সম্পর্কে	7um	30k/110K	জিজি	M42	একক
MV-L043C03-G-V2	4096*3	4K সম্পর্কে	7um	৩০কি/৪০কি	জিজি	এম৪২,পিওই	রং
এমভি-এল০৪৩সি১২-জিএফ-ভি২	4096*3	4K সম্পর্কে	7um	১০কি/৩০কি/৪০কি	জিজি	M42	রং
এমভি-এল০৪৪এম১২-জিএফ-ভি২	4096*4	4K সম্পর্কে	7um	30k/120K	জিজি	এম৪২,পিওই	একক
এমভি-এল০৪৪এনআইআর১২-জিএফ-ভি২	4096*4	4K সম্পর্কে	7um	30k/120K	জিজি	এম৪২,পিওই	NIR
এমভি-এল০৪৩সি-ডিজি-ভি১	4096*3	4K সম্পর্কে	7um	২৩কি	২.৫গিগই	M42	রং
এমভি-এল০৪৪এম-ডিজি-ভি১	4096*4	4K সম্পর্কে	7um	70কে	২.৫গিগই	M42	একক
MV-L083C-DG-V1	8192*3	৮ক	7um	12.5কে	২.৫গিগই	এম৭২	রং
MV-L081M-DG-V1	8192*1	৮ক	7um	37.5K	২.৫গিগই	এম৭২	একক
MV-L081M20-10GF-V2	8192*1	৮ক	7um	২০০ হাজার	10GigE	এম৭২	একক
MV-L082M21-10GF-V2	8192*2	৮ক	7um	100K	10GigE	এম৭২	একক
MV-L082M20-10GF-V2	8192*2	৮ক	7um	141K	10GigE	এম৭২	একক
MV-L084M10-10GF-V2	8192*4	৮ক	7um	১১৪কে	10GigE	এম৭২	একক
MV-L086C10-10GF-V2	8192*6	৮ক	7um	37.5K	10GigE	এম৭২	রং
MV-L083C20-10GF-V2	8192*3	৮ক	7um	57K	10GigE	এম৭২	রং
MV-L123C-10GF-V2	12288*3	12k	5um	31K	10GigE	এম৭২	রং
MV-L124M-10GF-V2	12288*4	12k	5um	94K	10GigE	এম৭২	একক
MV-L161M20-10GF-V2	16384*1	১৬কে	3.5um	115K	10GigE	এম৭২	একক
MV-L162M10-10GF-V2	16384*2	১৬কে	3.5um	57K	10GigE	এম৭২	একক
MV-L162M20-10GF-V2	16384*2	১৬কে	3.5um	৭১K	10GigE	এম৭২	একক
MV-L162C10-10GF-V2	16384*2	১৬কে	3.5um	৩৩K	10GigE	এম৭২	রং
MV-L163C-10GF-V2	16384*3	১৬কে	5um	২৩.৬K	10GigE	এম৯০	রং
MV-L011M-U-V1	1280*1	১ হাজার	৪মিউমি	২০কে	ইউএসবি3.0	C	একক
MV-L168M-20G-V1	8192*8	১৬কে	5.0মাইক্রন	১৫০কে	20GigE	এম৭২	একক
MV-L163C-20G-V1	16384*3	১৬কে	5.0মাইক্রন	40K	20GigE	এম৯০	রং
MV-L164M-20G-V1	16384*6	১৬কে	5.0মাইক্রন	45কে	20GigE	এম৯০	একক
দয়া করে আমাদের সাথে যোগাযোগ করুন আরো মডেল জানতে!

স্পেসিফিকেশন

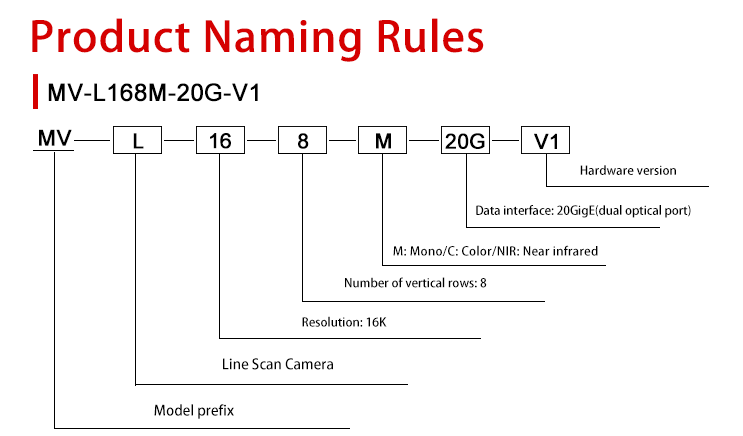

মডেল	MV-L168M-20G-V1
সেন্সর	১৬কে
রং	একক
লক্ষ্যমাত্রা আকার	40.96মিমি
পিকเซลের আকার	5.0μm×5.0μm
শাটার	বিশ্বব্যাপী
রেজোলিউশন	8192×8
চিত্রগ্রহণ মোড	1লাইন/8-TDI
ডায়নামিক রেঞ্জ	63.5dB
প্রকাশ সময়	1.64us-40ms, 0.1us স্টেপ
এক্সপোজার মোড	ম্যানুয়াল এক্সপোজার/একক এক্সপোজার/স্বয়ংক্রিয় এক্সপোজার/পালস প্রস্থ নিয়ন্ত্রণ এক্সপোজার সমর্থন
লাভ	অ্যানালগ 1X-2X,1x স্টেপ, ডিজিটাল 1X-16X,0.1x স্টেপ
পিক্সেল ফরম্যাট	Mono8/Mono12Packed
ট্রিগার মোড	সারি ট্রিগার করা, ফ্রেম ট্রিগার করা, সারি + ফ্রেম ট্রিগার করা
ডেটা ইন্টারফেস	20G ডুয়াল ফাইবার পোর্ট (নিজস্ব প্রোটোকল)
I/O ইন্টারফেস	1 চ্যানেল ফ্রেম সিগন্যাল ইনপুট 2 লাইন সিগন্যাল ইনপুট 4 সিঙ্গেল-এন্ডেড আউটপুট, 2 ডিফারেনশিয়াল আউটপুট হিসাবে কনফিগার করা যাবে 3 ইউনিভার্সাল ইনপুট (1 ডিফারেনশিয়াল ইনপুট এবং 2 সিঙ্গেল-এন্ডেড ইনপুট), আউটপুটের সাথে মাল্টিপ্লেক্সড
পাওয়ার সাপ্লাই	DC12V-24V (±10%) (IO লাইন > 5M হলে 24V পাওয়ার সাপ্লাই)
সাধারণ বিদ্যুৎ খরচ	8W@24VDC
লেন্স ইন্টারফেস	M72*0.75, ফ্ল্যাঞ্জ রিয়ার ফোকাল 12mm, অ্যাডাপ্টার রিংয়ের মাধ্যমে F পোর্ট, C পোর্ট এবং অন্যান্য থ্রেডযুক্ত পোর্ট লেন্সে স্থানান্তর করা যাবে
আইও এবং পাওয়ার ইন্টারফেস	12 কোর শিল্প বৃত্তাকার সংযোজক
ফিল্টার	ফুল-ব্যান্ড অ্যান্টি-রিফ্লেকশন ফিল্ম
আকৃতি	76মিমি×76মিমি×60.7মিমি
ওজন	প্রায় 475গ্রাম
IP প্রোটেকশন রেটিং	IP40 (লেন্স এবং ক্যাবল সঠিকভাবে ইনস্টল করা হলে)
তাপমাত্রা	পরিচালন তাপমাত্রা: ১০℃~৫০℃, সংরক্ষণ তাপমাত্রা: ২০℃ ~ ৭০℃
আর্দ্রতা	5% ~ 90%RH (অ-ঘনীভূত)
সফটওয়্যার	SDK ডেভেলপমেন্ট কিট, এবং সংশ্লিষ্ট ডেমো/ক্যালিব্রেশন সফটওয়্যার বেসডক্যাম3
অপারেটিং সিস্টেম	উইন্ডোজ 7/10 32/64বিট; পিসি লিনাক্স 32/64বিট
প্রোটোকল/মান	জেনআইক্যাম
সামঞ্জস্যপূর্ণ সফটওয়্যার	তৃতীয় পক্ষের সফটওয়্যারের জন্য কোনও সমর্থন নেই
প্রত্যয়ন	CE, RoHS

আবেদনপত্র

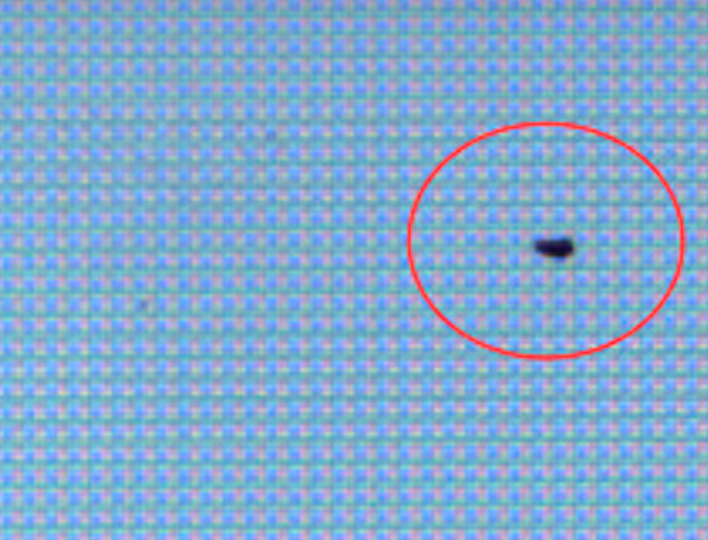

ইলেকট্রনিক সাদা স্ক্রিন গাঢ় বিন্দু সনাক্তকরণ

লাইন স্ক্যান ক্যামেরার উচ্চ-রেজুলেশন লাইন-বাই-লাইন ইমেজিং ক্ষমতা সম্পূর্ণ স্ক্রিন কভার করতে ব্যবহৃত হয়। চিত্র অ্যালগরিদমের সংমিশ্রণে স্ক্রিনের আলোকিত বিন্দুগুলির বিন্যাস বিশ্লেষণ করা হয় এবং অস্বাভাবিক আলোকিত গাঢ় বিন্দুগুলি চিহ্নিত করা হয়।

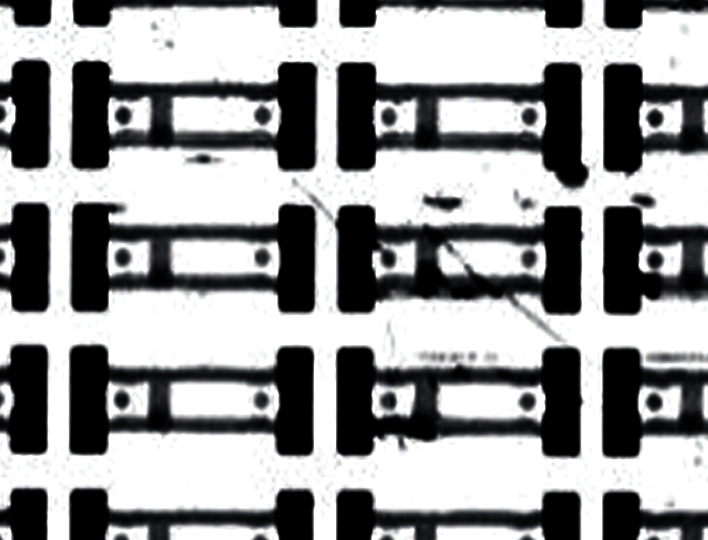

ওয়েফার প্যাকেজ পরিদর্শন

লাইন স্ক্যান ক্যামেরা বিভিন্ন ওয়েফার আকার (যেমন, 8", 12") বা প্যাকেজগুলির সাথে নমনীয়ভাবে খাপ খাইয়ে নেওয়া যায়। লিনিয়ার অ্যারে পিক্সেলগুলির উচ্চ সংখ্যা বৃহৎ আকারের পরিদর্শনে এরিয়া অ্যারে ক্যামেরার রেজুলেশন সম্পর্কিত সমস্যা এড়ায়।

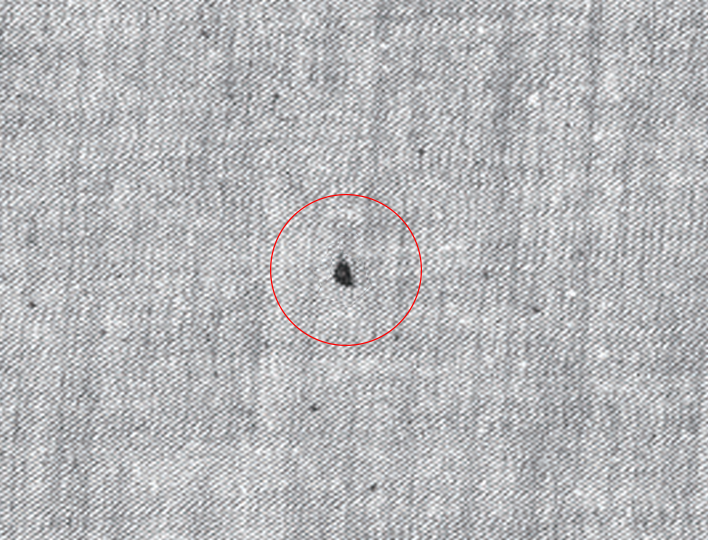

কাপড়ের টেক্সচার সনাক্তকরণ

লাইন স্ক্যান ক্যামেরার উচ্চ রেজুলেশন এবং দ্রুত সনাক্তকরণের গতি রয়েছে। এটি গ্লাস ফাইবার ওয়াল ক্লথের উৎপাদন গতির সাথে খাপ খাইয়ে নিতে পারে এবং অস্বাভাবিক ওয়ার্প এবং ওয়েফট লাইন ঘনত্ব, স্থানীয় ভাঙন এবং ঢিলা বোনা ইত্যাদি টেক্সচারের ত্রুটি সনাক্ত করতে পারে।

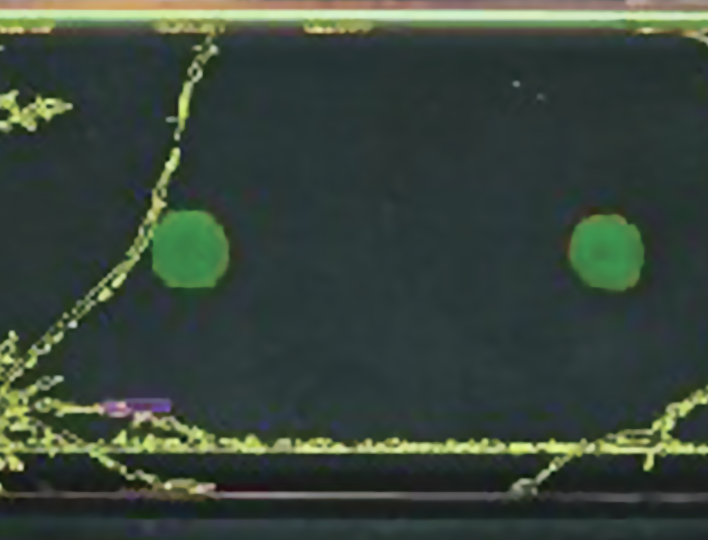

মোবাইল ফোনের পিছনের খোল গুঁড়ো সনাক্তকরণ

লাইন স্ক্যান ক্যামেরা গুঁড়ো লেপের মান সমস্তিতভাবে সনাক্ত করে। গুঁড়োর ক্ষুদ্রাতিক্ষুদ্র গঠন সঠিকভাবে ধরা পড়ে এবং অ্যালগরিদমের মাধ্যমে ত্রুটিগুলি শনাক্ত করা হয়।
