দৃশ্য পরিক্ষা এ আলোক নির্মাণের শিল্প: ফ্রন্ট আলোক এর উপর সম্প্রসারিত বিশ্লেষণ

আগের বিষয়বস্তুতে, আমরা সঞ্চারিত আলোকের অদ্ভুত বৈশিষ্ট্যগুলি নিয়ে আলোচনা করেছিলাম। এবং আজকের বিষয়বস্তুতে, চলুন মেশিন ভিশন ক্ষেত্রের আরেকটি গুরুত্বপূর্ণ দিক—ফ্রন্ট লাইটিং-এর বিষয়ে আরও গভীরভাবে আলোচনা করি। মেশিন ভিশন পরীক্ষায়, আলোকব্যবস্থা অত্যন্ত গুরুত্বপূর্ণ। এটা বলা অতিরঞ্জিত হবে না যে, আলোকব্যবস্থার মান সরাসরি কোনো ভিশন প্রকল্পের সাফল্য বা ব্যর্থতার অর্ধেক নির্ধারণ করে। আমরা শিখেছি সম্পর্কে আগেই ব্যাকলাইটিং সম্পর্কে। যেহেতু ব্যাকলাইটিং আছে, তাই ফ্রন্ট লাইটিংও থাকবে। আজ, আমরা ফ্রন্ট লাইটিং-এর একটি বিস্তৃত বিশ্লেষণ করব।

সামনের আলোকপাত মূলত দুটি পদ্ধতিতে বিভক্ত: উচ্চ-কোণ আলোকপাত এবং নিম্ন-কোণ আলোকপাত।

উচ্চ-কোণ আলোকপাত দিয়ে শুরু করি।

যখন উচ্চ-কোণ আলোকপাত ব্যবহার করা হয়, তখন আলোর কিরণ প্রায় উল্লম্বভাবে পরীক্ষা করা যাচ্ছে তার উপর দিকে ছুটে যায়। এটি যেন একটি শান্ত ঝीঝির উপর সূর্য সরাসরি আলো ফেলছে। উপরের সমতল অংশগুলি আলোর কিরণ সরাসরি লেন্সের মধ্যে প্রতিফলিত করতে সক্ষম।

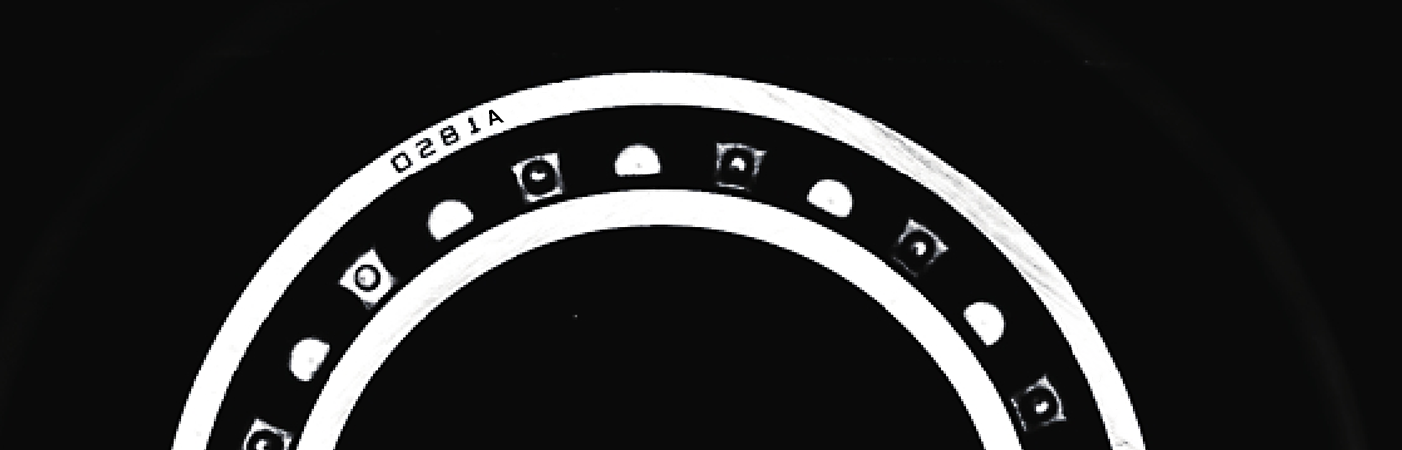

সুতরাং, ইমেজিং স্ক্রিনে, এই সমতল অংশগুলি বিশেষভাবে উজ্জ্বল দেখা যায়। বেয়ারিং-এর চরিত্র পরীক্ষা নেওয়া যাক। উচ্চ-কোণের আলোকনের মাধ্যমে, বেয়ারিং-এর পৃষ্ঠটি সমবেতভাবে আলোকিত হয় এবং চরিত্রগুলি পরিষ্কারভাবে প্রতিফলিত হয়, যা অ্যালগরিদমের জন্য চিহ্নিত করা সহজ করে।

তবে, যদি পণ্যের পৃষ্ঠ অসমতল হয়, যেমন গর্ত এবং খাড়া দাগ এমন জটিল গঠন থাকে, তবে অবস্থা খুবই ভিন্ন হয়।

এই অঞ্চলগুলিতে আলোর প্রতিফলন বিশৃঙ্খল হয় এবং লেন্সে সুস্থিরভাবে অতিক্রম করতে পারে খুব কম আলো। ফলে, চূড়ান্ত ছবিটি অন্ধকার দেখা যায়, যা পরীক্ষায় একটি বড় চ্যালেঞ্জ তৈরি করে।

ল চলুন নিম্ন-কোণের আলোকনের দিকে তাকাই .

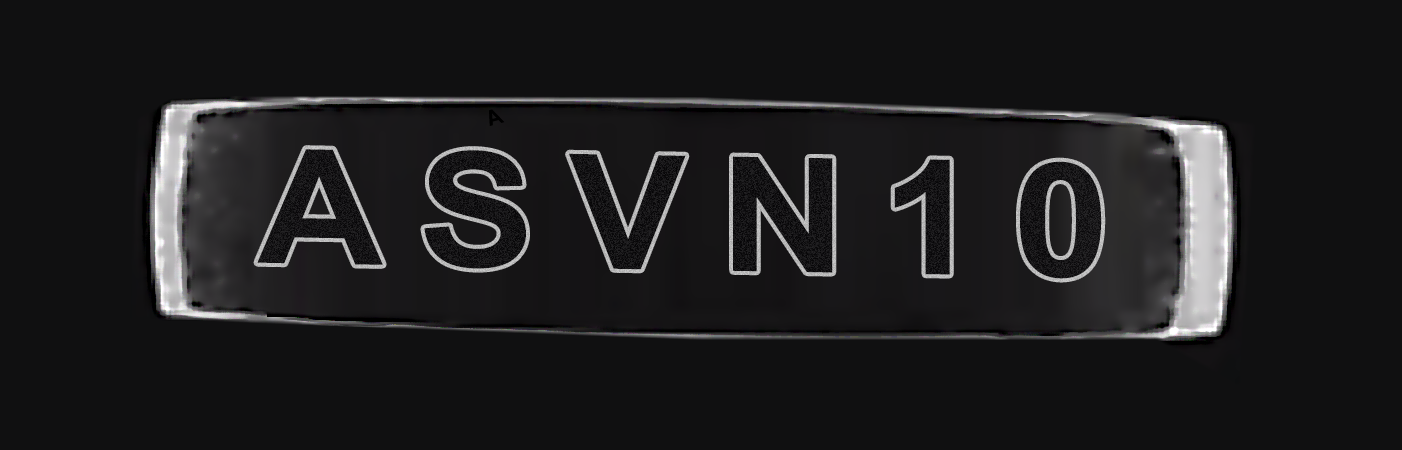

এটি উচ্চ-কোণের আলোকপাতের ঠিক বিপরীত। নিম্ন-কোণের আলোকপাত ব্যবহার করলে, আলোর রশ্মি পরীক্ষা করা হচ্ছে সেই পৃষ্ঠের দিকে লগন থাকে, ঠিক যেভাবে অস্টম সূর্য তির্যক ভাবে জমির উপর ঝালকায়। এই সময়ে, সমতলীয় পৃষ্ঠের জন্য, কারণ আলোর রশ্মি তার কাছাকাছি যায়, খুব কম প্রতিফলিত আলো লেন্সে ঢুকে, তাই ছবির সমতলীয় অংশগুলি অন্ধকার দেখায়। গাড়ির লোগো অক্ষর পরীক্ষা এর সিনিয়র মধ্যে, নিম্ন-কোণের আলোকপাত ব্যবহার করা যেতে পারে পটভূমিকে "অন্ধকার" করতে, যা অক্ষরগুলিকে আরও বেশি প্রতিফলিত করে এবং পরীক্ষা শুদ্ধতা বেশি উন্নত করে।

আশ্চর্যজনক ব্যাপার হলো যখন এটি অসমতলীয় এলাকা যেমন ডিপ এবং খাড়া চিহ্নের কথা বলা হয়, যদিও আলো বিশৃঙ্খলভাবে প্রতিফলিত হয়, তবুও খুব বেশি আলো সুযোগের মাধ্যমে লেন্সে ঢুকে যায়, যা ছবিতে এই এলাকাগুলিকে উজ্জ্বল দেখায়, যা বরং পরীক্ষা চিহ্নিতকরণকে বাড়িয়ে দেয়।

এই দুটি মেথড ফ্রন্ট লাইটিং-এর প্রত্যেকটি তাদের বিশেষ সুবিধা ভিন্ন ভিন্ন জন্য প্রদর্শন করে। অবশ্যই, মেশিন ভিশন পরীক্ষা এ আরও অনেক লাইটিং মেথড রয়েছে যেগুলো এগুলোর চেয়ে বেশি। রিং লাইটস এবং কোঅ্যাক্সিয়াল লাইটস এমনকি তাদের নিজস্ব ক্ষেত্রেও গুরুত্বপূর্ণ ভূমিকা পালন করে। HIFLY আশা করে যে সবাই কমেন্ট সেকশনে যে লাইটিং মেথড তারা জানেন তা ভিশুয়াল পরীক্ষা জন্য শেয়ার করতে পারেন। আসুন একসাথে যোগাযোগ এবং আলোচনা করি যেন মেশিন ভিশন লাইটিং-এর শিল্পকলা আরও বিস্তারিতভাবে অধ্যয়ন করা যায় এবং ভিশুয়াল পরীক্ষা প্রযুক্তি যেমন উৎপাদন ক্ষেত্রে আরও বড় মূল্য খুঁজে পায়।
