km-2fl5050 vysokovýkonné podsvícení DC 24V
Hifly vysokovýkonné podsvícení se skládá z rovnoměrně rozložených LED světelných jednotek. podporuje přizpůsobené barvy, vlnové délky, světelné velikosti atd. |
● rozměry světla: 50 mm*50 mm. |
● úroveň jasnosti 255 lze nastavit připojenou k ovladači. |
● životnost: 30000 hodin pro červené světlo a 30000 hodin pro bílé světlo. ● vhodné pro vysoce přesné detekce, jako je detekce kontury, detekce rozbití okrajů a detekce výšky kapaliny atd. |
model | světelná velikost ((mm) | barva | napětí (v) | výkon (w) | rozměry hranic ((mm) | typ LED | Vstupní otvor pro matice M3 | Vestavení na spodní straně | Rozšiřování velikosti světla | ||||
červená | modrá/bílá/zelená | dlouhé | široký | vysoké | smd | ||||||||
km-2fl5050 | 50x50 | červená | modrá/bílá/zelená | 24v | 2.9 | 2.9 | 64 | 64 | 20 | √ | √ | √ | Světlá velikost může být vynásobeno jednotlivě: 10050,12060,14070, 16080,200100,240120. |
KM-2FL6060 | 60x60 | červená | modrá/bílá/zelená | 24v | 4.3 | 3.6 | 74 | 74 | 20 | √ | √ | √ | |
KM-2FL7070 | 70x70 | červená | modrá/bílá/zelená | 24v | 5,0 | 5.4 | 84 | 84 | 20 | √ | √ | √ | |
KM-2FL8080 | 80x80 | červená | modrá/bílá/zelená | 24v | 6.5 | 6.5 | 94 | 94 | 20 | √ | √ | √ | |
KM-2FL9090 | 90x90 | červená | modrá/bílá/zelená | 24v | 8.6 | 7.6 | 104 | 104 | 20 | √ | √ | √ | |
KM-2FL100100 | 100x100 | červená | modrá/bílá/zelená | 24v | 9.7 | 11.5 | 114 | 114 | 20 | √ | √ | √ | |
KM-2FL120120 | 120x120 | červená | modrá/bílá/zelená | 24v | 11.9 | 13,0 | 134 | 134 | 20 | √ | √ | √ | |
KM-2FL150150 | 150x150 | červená | modrá/bílá/zelená | 24v | 11.9 | 13.7 | 164 | 164 | 21 | √ | √ | √ | velké velikosti |
KM-2FL200150 | 200x150 | červená | modrá/bílá/zelená | 24v | 15.1 | 17.5 | 214 | 164 | 21 | √ | √ | √ | |
KM-2FL200200 | 200x200 | červená | modrá/bílá/zelená | 24v | 23.8 | 22.5 | 214 | 214 | 21 | √ | √ | √ | |
KM-2FL250125 | 250x125 | červená | modrá/bílá/zelená | 24v | 13,0 | 16.8 | 264 | 139 | 21 | √ | √ | √ | |
KM-2FL250250 | 250x250 | červená | modrá/bílá/zelená | 24v | 25.9 | 33.7 | 264 | 264 | 21 | √ | √ | √ | |
KM-2FL300150 | 300x150 | červená | modrá/bílá/zelená | 24v | 19.4 | 27.5 | 314 | 164 | 21 | √ | √ | √ | |
KM-2FL300200 | 300x200 | červená | modrá/bílá/zelená | 24v | 30.2 | 34.9 | 314 | 214 | 21 | √ | √ | √ | |
KM-2FL300300 | 300x300 | červená | modrá/bílá/zelená | 24v | 47.5 | 54.9 | 314 | 314 | 21 | √ | √ | √ | |
KM-2FL400200 | 400x200 | červená | modrá/bílá/zelená | 24v | 38.9 | 44.9 | 414 | 214 | 21 | √ | √ | √ | |
KM-2FL400300 | 400x300 | červená | modrá/bílá/zelená | 24v | 60.5 | 69.9 | 414 | 314 | 21 | √ | √ | √ | |
KM-2FL400400 | 400x400 | červená | modrá/bílá/zelená | 24v | 77.8 | 89.9 | 414 | 414 | 21 | √ | √ | √ | |
Prosím, kontaktujte nás, dozvědět se více modelů! |
model | km-2fl5050 | |||
kategorie | zářivka s vysokým výkonem | |||
typ LED | smd | |||
barva | červená | bílá | Modrá | zelená |
vlnová délka | 620-635 nm | — | 465-470 nm | 525-530 nm |
barvová teplota | — | 6000-6500k | — | — |
výkon | 2,9Wmax. | 2,9Wmax. | 2,9Wmax. | 2,9Wmax. |
vstupní volt | DC24Vmax. | |||
délka kabelu | 0,5 m | |||
koncová zásuvka | plochá hlava 3pin2 pin | |||
definice konektoru | 1:příznivý ((+) červený; 2:nechte prázdný; 3:záporný ((-) černý. | |||
materiál z skořápky | slitina hliníku ((překyslený povrch) | |||
chlazení | přirozené chlazení | |||
rozměry | 64mm*w64mm*h20mm | |||
parametry tvrdosti skořápky | statické zatížení 230n±10n,čas 5 minut Kontaktní plocha:průměr 30 mm energetická úroveň:5j prvky: průměr ocelové kuličky 50 mm,500 g±25 g |
|||
Elektrická kapacita | DC500v izolační odpor > 20 megohmů | |||
požadavky na odolnost proti tlaku | AC1000 v10ma/5s | |||
stupně hořlavosti | iec60707 | |||
provozní teplota a vlhkost | teplota: 0 až 50 oC, vlhkost: 20% až 85% pH (nekondenzace) | |||
životnost | Za našich podmínek použití 350000 hodin na červené světlo a 30000 hodin pro bílé světlo se jasnost snižuje na 50% tovární hodnoty |
|||
záruční doba | Za podmínek použití stanovených společností je záruka dva roky od data odeslání a v průběhu dvou let, pokud dojde k selhání,je možné ji bezplatně opravit nebo vyměnit. | |||
služby s přidanou hodnotou | jeden rok bezplatné technické podpory | |||
regulátor jasnosti (nepovinné) | 1. analogový ovladač 2. digitální ovladač | |||
s rozvodným systémem (nepovinné) | 1.překladový kabel zdroje světla 2.přepínač |

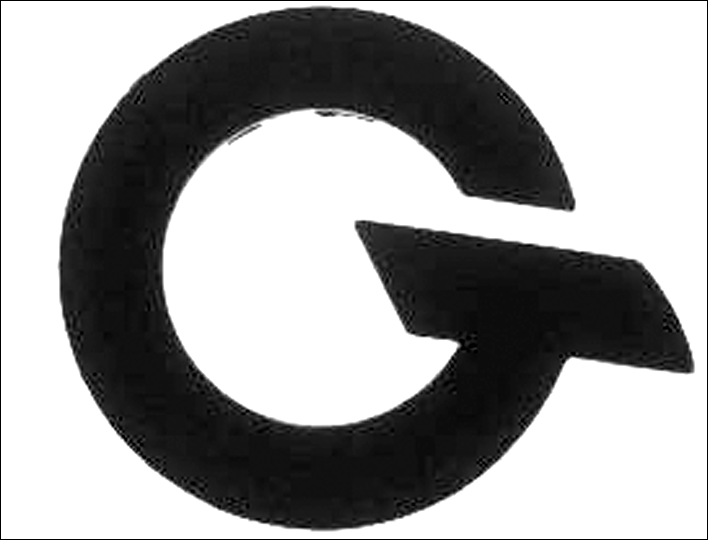

detekce obrysu
výrobky jsou světelně těsné celky, které jsou osvětleny ze spodní části výrobku pomocí podsvícení. Část, kterou produkt pokrývá, je černá, zbytek je bílý a černá část je obrubem výrobku.

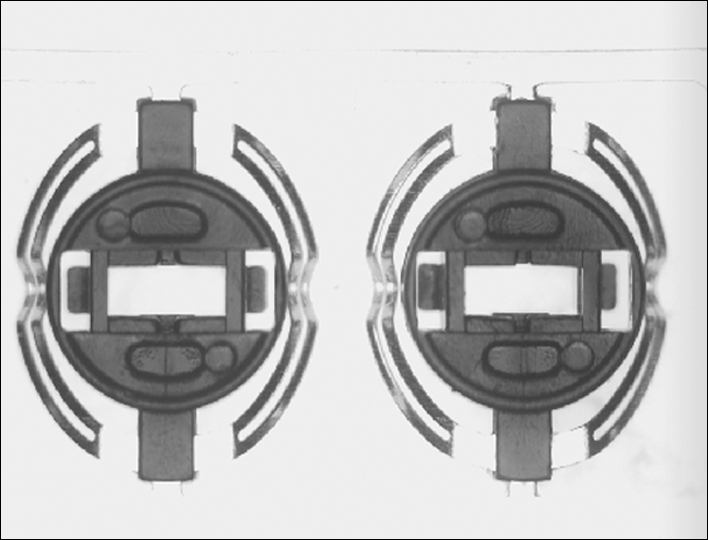

detekce chybějícího a skládaného obrobku
2 případy, potřebují zadní osvětlení a koaxiální osvětlení s osvětlením pro detekci vad.

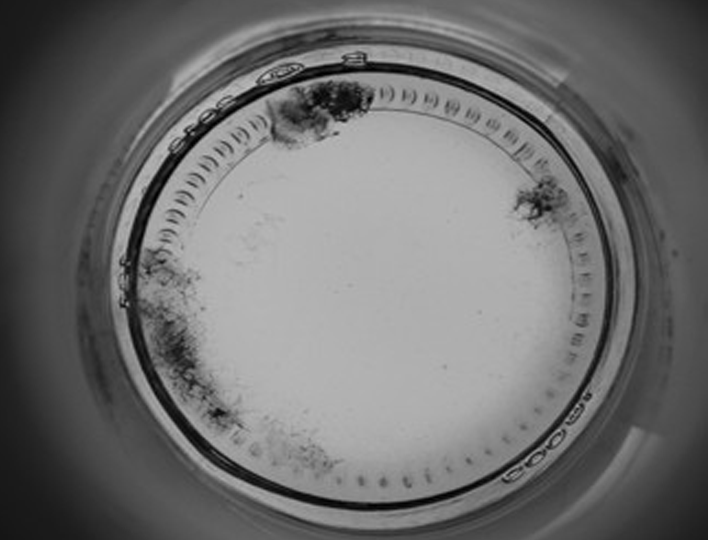

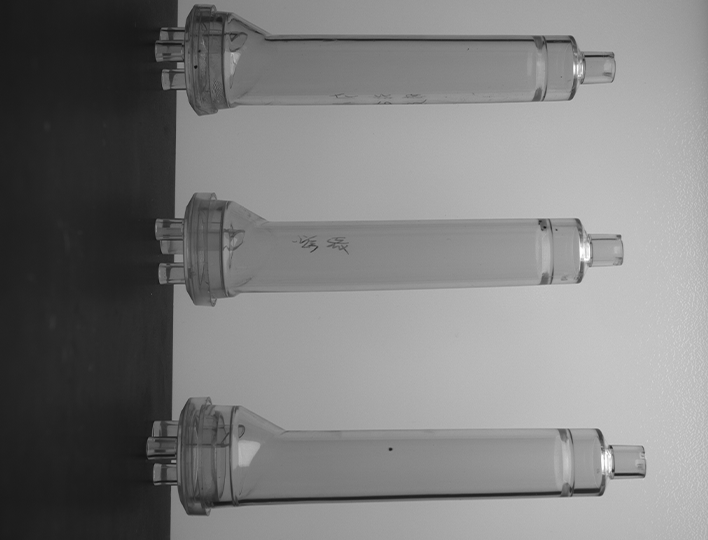

detekce skleněných lahví
vzhledem ke složité technologii zpracování skleněných lahví je nevyhnutelné, aby se vyráběly různé vadné výrobky. vysoké výkonové podsvícení může detekovat vady skleněné lahve.
detekce šití
stav stehů ovlivňuje celkovou kvalitu výrobku. Použití silného podsvícení a strojového vidění při výrobě špendlíků může eliminovat nekvalifikované výrobky.
Q1. Můžu dostat vzorek pro vysokopřenosné podsvícení?
A: Ano, objednávky vzorků a jakékoli objednávky jsou přijatelné.
- Ne.
Q2. Jaká je doba?
a: 3-5 dnů pro objednávky vzorků/malých kusů < 50 kusů, 1-2 týdny pro nákup ve velkém (> 50 kusů).
- Ne.
Q3. Jaké je vaše MOQ pro vysoké výkony osvětlení?
A: MOQ je 1 kus.
- Ne.
Q4. Jaký je termín vaší zásilky a jak dlouho to trvá, než dorazí?
A: Obvykle přepravujeme DHL, UPS, Fedex nebo TNT. Obvykle to trvá 5-7 dní vzduchem. Doprava po moři je také přijatelná.
- Ne.
Q5. Jak si objednat zářivku s vysokým výkonem?
a: 1. potvrzení parametrů, jako jsou fov a wd;
2. potvrdit tvar, stav, materiál a barvu detekovaného objektu;
3. potvrzení objednávky a nabídky;
4. platit objednávky a organizovat výrobu;
5. zkontrolovat výrobek a zajistit doručení.
- Ne.
Q6. Podporujete soukromé značky?
Ano, máme.
- Ne.
Q7: Jak dlouho je záruka na váš výrobek?
A: Nabízíme 2-5 let záruky na naše výrobky.
- Ne.
Q8: Jak se vypořádáte s vadnými výrobky?
A: 1, naše výrobky jsou vyráběny v přísném systému kontroly kvality s chybnou mírou 0, 2%.
2 se v záruční době vyskytnou neumělá poškození, porucha nebo chyby, zákazníci mohou jít na opravu, výměnu nebo částečné/úplné vrácení peněz.
