km-2flp5050 kollimované podsvícení DC 24V
Hifly kollimované podsvícení se skládá z rovnoměrně rozložených LED světelných jednotek. podporuje přizpůsobené barvy, vlnové délky, světelné velikosti atd. |
● rozměry světla: 50 mm*50 mm. |
● úroveň jasnosti 255 lze nastavit připojenou k ovladači. |
● životnost: 30000 hodin pro červené světlo a 30000 hodin pro bílé světlo. ● vhodné pro vysoce přesné detekce, jako je detekce kontury, detekce rozbití okrajů a detekce výšky kapaliny atd. |
model | světelná velikost ((mm) | barva | napětí (v) | výkon (w) | rozměry hranic ((mm) | typ LED | Vstupní otvor pro matice M3 | Vestavení na spodní straně | Rozšiřování velikosti světla | ||||
červená | modrá/bílá/zelená | dlouhé | široký | vysoké | smd | ||||||||
km-2flp5050 | 50x50 | červená | modrá/bílá/zelená | 24v | 2.9 | 2.9 | 64 | 64 | 22.5 | √ | √ | √ | Světlá velikost může být vynásobeno jednotlivě: 10050,12060,14070, 16080,200100,240120. |
KM-2FLP6060 | 60x60 | červená | modrá/bílá/zelená | 24v | 4.3 | 3.6 | 74 | 74 | 22.5 | √ | √ | √ | |
KM-2FLP7070 | 70x70 | červená | modrá/bílá/zelená | 24v | 5,0 | 5.4 | 84 | 84 | 22.5 | √ | √ | √ | |
KM-2FLP8080 | 80x80 | červená | modrá/bílá/zelená | 24v | 6.5 | 6.5 | 94 | 94 | 22.5 | √ | √ | √ | |
KM-2FLP9090 | 90x90 | červená | modrá/bílá/zelená | 24v | 8.6 | 7.6 | 104 | 104 | 22.5 | √ | √ | √ | |
KM-2FLP100100 | 100x100 | červená | modrá/bílá/zelená | 24v | 9.7 | 11.5 | 114 | 114 | 22.5 | √ | √ | √ | |
KM-2FLP120120 | 120x120 | červená | modrá/bílá/zelená | 24v | 11.9 | 13,0 | 134 | 134 | 22.5 | √ | √ | √ | |
KM-2FLP150150 | 150x150 | červená | modrá/bílá/zelená | 24v | 11.9 | 13.7 | 164 | 164 | 23.5 | √ | √ | √ | velké velikosti |
KM-2FLP200150 | 200x150 | červená | modrá/bílá/zelená | 24v | 15.1 | 17.5 | 214 | 164 | 23.5 | √ | √ | √ | |
KM-2FLP200200 | 200x200 | červená | modrá/bílá/zelená | 24v | 23.8 | 22.5 | 214 | 214 | 23.5 | √ | √ | √ | |
KM-2FLP250125 | 250x125 | červená | modrá/bílá/zelená | 24v | 13,0 | 16.8 | 264 | 139 | 23.5 | √ | √ | √ | |
KM-2FLP250250 | 250x250 | červená | modrá/bílá/zelená | 24v | 25.9 | 33.7 | 264 | 264 | 23.5 | √ | √ | √ | |
KM-2FLP300150 | 300x150 | červená | modrá/bílá/zelená | 24v | 19.4 | 27.5 | 314 | 164 | 23.5 | √ | √ | √ | |
KM-2FLP300200 | 300x200 | červená | modrá/bílá/zelená | 24v | 30.2 | 34.9 | 314 | 214 | 23.5 | √ | √ | √ | |
KM-2FLP300300 | 300x300 | červená | modrá/bílá/zelená | 24v | 47.5 | 54.9 | 314 | 314 | 23.5 | √ | √ | √ | |
KM-2FLP400200 | 400x200 | červená | modrá/bílá/zelená | 24v | 38.9 | 44.9 | 414 | 214 | 23.5 | √ | √ | √ | |
KM-2FLP400300 | 400x300 | červená | modrá/bílá/zelená | 24v | 60.5 | 69.9 | 414 | 314 | 23.5 | √ | √ | √ | |
KM-2FLP400400 | 400x400 | červená | modrá/bílá/zelená | 24v | 77.8 | 89.9 | 414 | 414 | 23.5 | √ | √ | √ | |
Prosím, kontaktujte nás, dozvědět se více modelů! |
model | km-2flp5050 | |||
kategorie | kollimované pozadí | |||
typ LED | smd | |||
barva | červená | bílá | Modrá | zelená |
vlnová délka | 620-635 nm | — | 465-470 nm | 525-530 nm |
barvová teplota | — | 6000-6500k | — | — |
výkon | 2,9Wmax. | 2,9Wmax. | 2,9Wmax. | 2,9Wmax. |
vstupní volt | DC24Vmax. | |||
délka kabelu | 0,5 m | |||
koncová zásuvka | plochá hlava 3pin2 pin | |||
definice konektoru | 1:příznivý ((+) červený; 2:nechte prázdný; 3:záporný ((-) černý. | |||
materiál z skořápky | slitina hliníku ((překyslený povrch) | |||
chlazení | přirozené chlazení | |||
rozměry | 64mm*w64mm*h22.5mm | |||
parametry tvrdosti skořápky | statické zatížení 230n±10n,čas 5 minut Kontaktní plocha:průměr 30 mm energetická úroveň:5j prvky: průměr ocelové kuličky 50 mm,500 g±25 g |
|||
Elektrická kapacita | DC500v izolační odpor > 20 megohmů | |||
požadavky na odolnost proti tlaku | AC1000 v10ma/5s | |||
stupně hořlavosti | iec60707 | |||
provozní teplota a vlhkost | teplota: 0 až 50 oC, vlhkost: 20% až 85% pH (nekondenzace) | |||
životnost | Za našich podmínek používání 30000 hodin na červené světlo a 30000 hodin na červené světlo. pro bílé světlo se jasnost snižuje na 50% tovární hodnoty |
|||
záruční doba | Za podmínek použití stanovených společností je záruka dva roky od data odeslání a v průběhu dvou let, pokud dojde k selhání,je možné ji bezplatně opravit nebo vyměnit. | |||
služby s přidanou hodnotou | jeden rok bezplatné technické podpory | |||
regulátor jasnosti (nepovinné) | 1. analogový ovladač 2. digitální ovladač | |||
s rozvodným systémem (nepovinné) | 1.překladový kabel zdroje světla 2.přepínač |

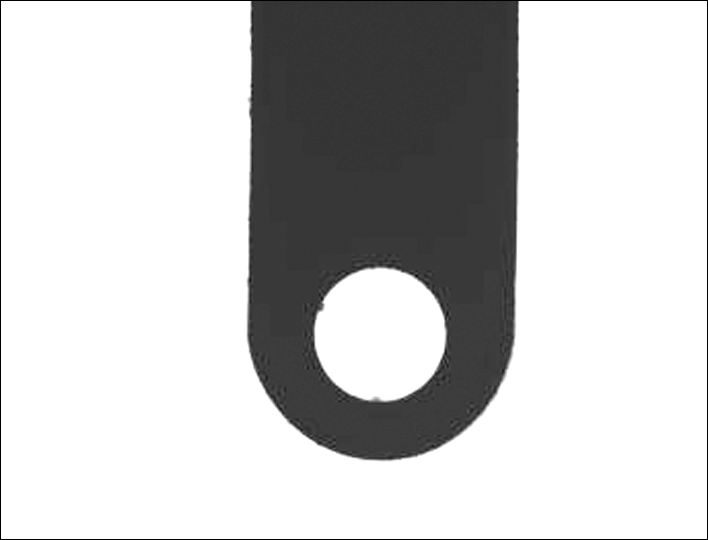

měření rozměrů kovových dílů
umístěte detekovanou kovovou část nad kollimované podsvícení. část je v ostrém kontrastu s bílým pozadím a výrazný černý okraj je velikostí dílu.

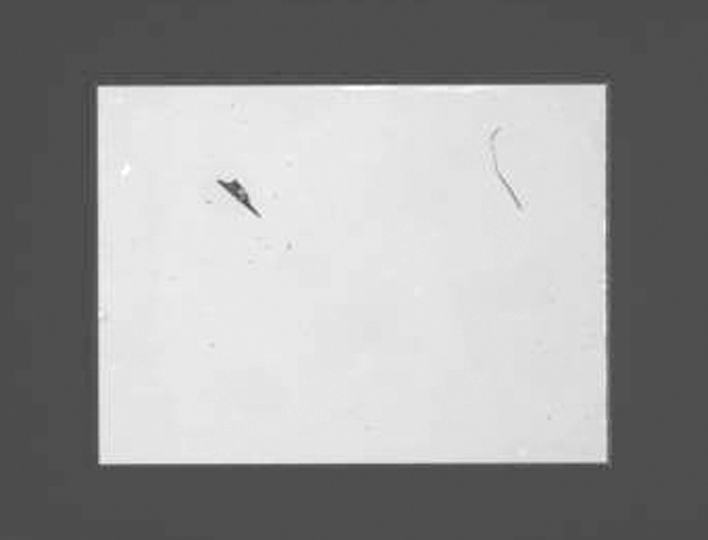

detekce vad povrchu destičky
kvalita destičky je ovlivněna vadami, které se vyskytují během výroby. zatímco některé malé vady nemohou být pozorovány pouhým okem. kollimované osvětlení má silné osvětlení a žádný stín, který může lépe pozorovat vady výrobku.

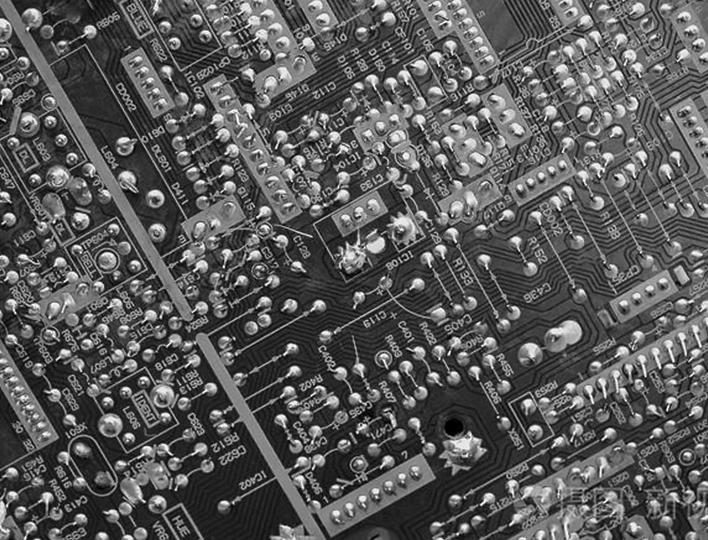

detekce komponenty obvodových desek velké plochy
při detekci komponentů desek velkých ploch světlozářné plochy jiných světelných zdrojů nemůže zcela zakrýt měřený objekt. podsvícení má velkou světelnou plochu, která je vhodnější pro osvětlení detekce komponentů desek velkých ploch.

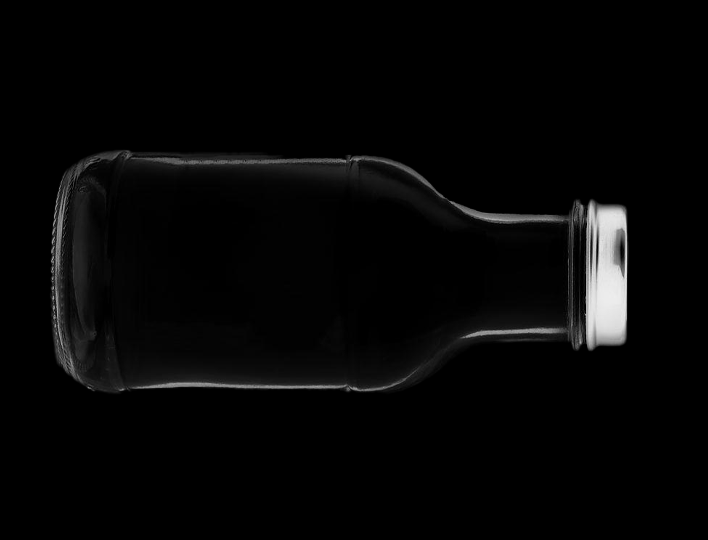

měření průměru skleněné lahve
skleněná lahvička je průhledná a paralelní světlo zasvětlené přímo na lahvičku může jasně vylíčit obrysy lahvičky. poskytuje základ pro měření průměru.
Q1. Můžu dostat vzorek pro kollimované osvětlení?
A: Ano, objednávky vzorků a jakékoli objednávky jsou přijatelné.
- Ne.
Q2. Jaká je doba?
a: 3-5 dnů pro objednávky vzorků/malých kusů < 50 kusů, 1-2 týdny pro nákup ve velkém (> 50 kusů).
- Ne.
Q3. Jaké je vaše MOQ pro kollimované podsvícení?
A: MOQ je 1 kus.
- Ne.
Q4. Jaký je termín vaší zásilky a jak dlouho to trvá, než dorazí?
A: Obvykle přepravujeme DHL, UPS, Fedex nebo TNT. Obvykle to trvá 5-7 dní vzduchem. Doprava po moři je také přijatelná.
- Ne.
Q5. Jak si objednat kollimované osvětlení?
a: 1. potvrzení parametrů, jako jsou fov a wd;
2. potvrdit tvar, stav, materiál a barvu detekovaného objektu;
3. potvrzení objednávky a nabídky;
4. platit objednávky a organizovat výrobu;
5. zkontrolovat výrobek a zajistit doručení.
- Ne.
Q6. Podporujete soukromé značky?
Ano, máme.
- Ne.
Q7: Jak dlouho je záruka na váš výrobek?
A: Nabízíme 2-5 let záruky na naše výrobky.
- Ne.
Q8: Jak se vypořádáte s vadnými výrobky?
A: 1, naše výrobky jsou vyráběny v přísném systému kontroly kvality s chybnou mírou 0, 2%.
2 se v záruční době vyskytnou neumělá poškození, porucha nebo chyby, zákazníci mohou jít na opravu, výměnu nebo částečné/úplné vrácení peněz.
2FLP5050(Specifications & Drawings).pdf
stáhnout
