MV-L023C-GF-V2 2K GigE Line Scan Camera 2048×3

HIFLY tato 2K čárová kamera využívá rozhraní GigE a dosahuje maximální čárové frekvence 120K.

● 7μm velikosti pixelu.

● Pole s rovnoměrným osvětlením podporuje zápis a ukládání více sad parametrů kamery.

● Vestavěná vyrovnávací paměť velké kapacity, bezpečná a spolehlivá technologie ověřování a opravy zajišťující přenos.

● Software je kompatibilní s protokoly GigEVision a GenlCam.

Model	Rozlišení	Snímač	Velikost pixelu	Frekvence přímého proudu	Datové rozhraní	Vestavovací zařízení	Barva/mono
MV-L023C-GF-V2	2048*3	2K	7um	19k/55K	GigE	C	Barva
MV-L023M10-GF-V2	2048*3	2K	14um	60k/110K	GigE	M42	Mono
MV-L043C-GNP-V3	4096*3	4K	7um	10k/40K	GigE	M42	Barva
MV-L044NIR-GNP-V3	4096*4	4K	7um	30k/120K	GigE	M42	NIR
MV-L044M-GNP-V3	4096*4	4K	7um	30k/110K	GigE	M42	Mono
MV-L043C03-G-V2	4096*3	4K	7um	30k/40K	GigE	M42,POE	Barva
MV-L043C12-GF-V2	4096*3	4K	7um	10k/30k/40K	GigE	M42	Barva
MV-L044M12-GF-V2	4096*4	4K	7um	30k/120K	GigE	M42,POE	Mono
MV-L044NIR12-GF-V2	4096*4	4K	7um	30k/120K	GigE	M42,POE	NIR
MV-L043C-DG-V1	4096*3	4K	7um	23k	2,5GigE	M42	Barva
MV-L044M-DG-V1	4096*4	4K	7um	70K	2,5GigE	M42	Mono
MV-L083C-DG-V1	8192*3	8K	7um	12,5k	2,5GigE	M72	Barva
MV-L081M-DG-V1	8192*1	8K	7um	37,5K	2,5GigE	M72	Mono
MV-L081M20-10GF-V2	8192*1	8K	7um	200 tisíc.	10GigE	M72	Mono
MV-L082M21-10GF-V2	8192*2	8K	7um	100K	10GigE	M72	Mono
MV-L082M20-10GF-V2	8192*2	8K	7um	141K	10GigE	M72	Mono
MV-L084M10-10GF-V2	8192*4	8K	7um	114K	10GigE	M72	Mono
MV-L086C10-10GF-V2	8192*6	8K	7um	37,5K	10GigE	M72	Barva
MV-L083C20-10GF-V2	8192*3	8K	7um	57K	10GigE	M72	Barva
MV-L123C-10GF-V2	12288*3	12K	5um	31K	10GigE	M72	Barva
MV-L124M-10GF-V2	12288*4	12K	5um	94K	10GigE	M72	Mono
MV-L161M20-10GF-V2	16384*1	16K	3,5 µm	115K	10GigE	M72	Mono
MV-L162M10-10GF-V2	16384*2	16K	3,5 µm	57K	10GigE	M72	Mono
MV-L162M20-10GF-V2	16384*2	16K	3,5 µm	71K	10GigE	M72	Mono
MV-L162C10-10GF-V2	16384*2	16K	3,5 µm	33K	10GigE	M72	Barva
MV-L163C-10GF-V2	16384*3	16K	5um	23.6K	10GigE	M90	Barva
MV-L011M-U-V1	1280*1	1K	4um	20k	USB3.0	C	Mono
MV-L168M-20G-V1	8192*8	16K	5,0 μm	150k	20GigE	M72	Mono
MV-L163C-20G-V1	16384*3	16K	5,0 μm	40K	20GigE	M90	Barva
MV-L164M-20G-V1	16384*6	16K	5,0 μm	45k	20GigE	M90	Mono
Prosím, kontaktujte nás a zjistěte více modelů!

Specifikace

Model	MV-L023C-GF-V2
Snímač	2K
Barva	Barva
Cílová velikost	14,336mm
Velikost pixelu	7,0μm×7,0μm
Závěs	Globální
Rozlišení	2048×3
Režim zobrazování	3 řádky
Dynamický rozsah	65dB
Čas expozice	4,3μs - 40ms, nastavitelný krok 1μs
Exponovací režim	Podpora manuální expozice/jednorázové expozice/automatické expozice/expozice řízené šířkou pulzu
Zisk	1x-16x, 0,125x nastavitelný krok
Formát pixelů	RGB24, BGR24
Režim spouštěče	Spouštění řádku, spouštění snímku, spouštění řádku + snímku
Datové rozhraní	GigE
I/O rozhraní	11kanálový vstup snímkového signálu (galvanicky oddělený), 2kanálový vstup řádkového signálu (fáze AB), 4kanálový výstup (neizolovaný galvanicky)
Napájení	DC 12V až 24V (±10 %)
Typické spotřebované výkon	3W@12VDC
Rozhraní čočky	C, přírubové zadní ohnisko 17,5 mm
Rozhraní vstupu/výstupu a napájení	12pinový průmyslový kulatý konektor
Filtr	pásmový filtr 380nm-650nm
Rozměr	62 mm × 62 mm × 37,4 mm (konektor objektivu není zahrnut)
Hmotnost	Přibližně 263,5 g
Stupeň krytí IP	IP40 (při správném nainstalování objektivu a kabelu)
Teplota	Provozní teplota: -10°C ~ 50°C, Teplota skladování: -20°C ~ 70°C
Vlhkost	5 % ~ 90 % RH (nekondenzující)
Software	Vývojová sada SDK a související demonstrační/kalibrační software BasedCam3
Operační systémy	Windows 7/10 32/64bit; PC Linux 32/64bit
Protokoly/Standardy	GigEVision, GenICam
Kompatibilní software	LabView, Halcon
CERTIFIKACE	CE,RoHS

Případ žádostí

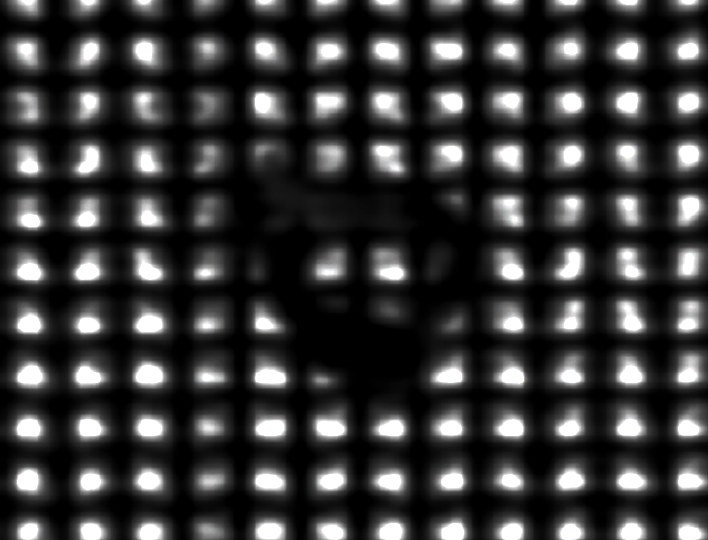

Detekce vad displeje mobilního telefonu

Výrobní proces displejového panelu je složitý a při velké sériové výrobě se nevyhnutelně objevují vady jako zkrat nebo přerušení obvodu. Detekce vad může zvýšit výtěžnost produktů.

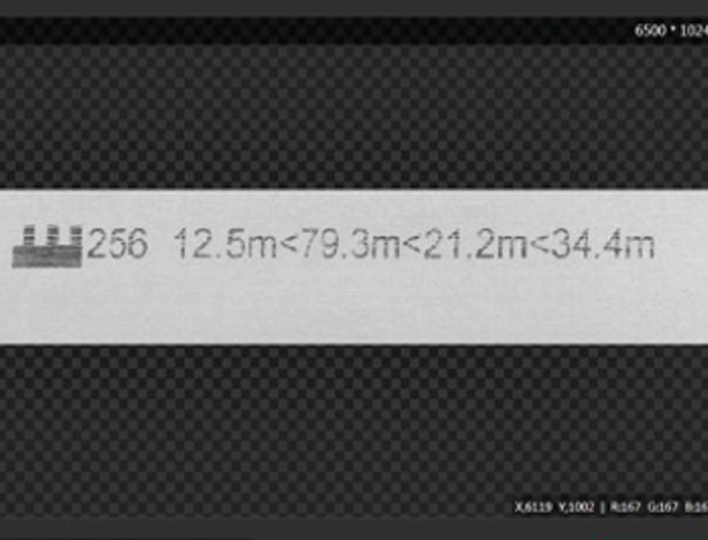

Detekce kódů nanášených inkoustovou tiskovou technologií na povrchové úpravy

Velkoformátové textilie s individuálně požadovanými vyvýšenými nebo prohnutými inkoustovými kódy je obtížné rozpoznat běžnými kamerami; vysokorozlišující linkové kamery umožňují rychlé čtení kódů prostřednictvím pořizování a slepování obrazu.

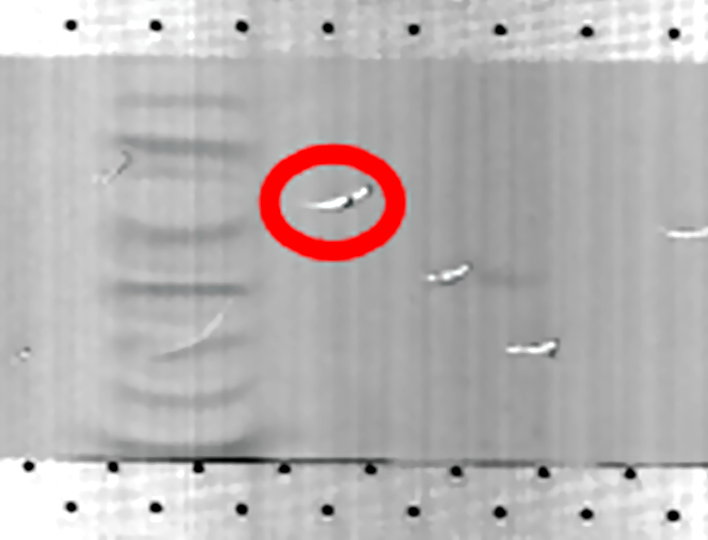

Detekce vad elektrodových listů

Existuje mnoho druhů vad pólových částí a jejich charakteristiky nejsou zřetelné. Použití nástroje pro rychlou segmentaci obrazu pomocí hlubokého učení + Blob analýza zajišťuje stabilní efekt detekce obrazu.

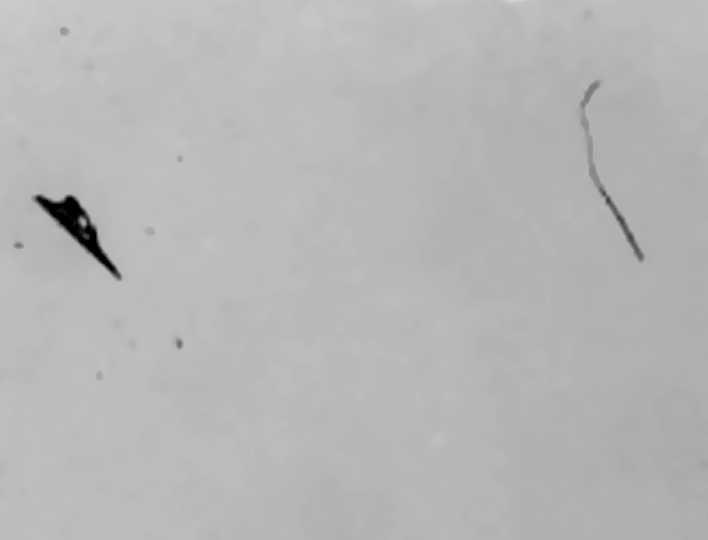

Detekce vad waferového substrátu

GigE lineární kamera využívá rychlého lineárního skenování k tvorbě obrazu waferů s vysokým rozlišením, který umožňuje detekovat například submikronní částice a škrábance.
