Výběr průmyslových kamer

Výběr průmyslových kamer by měl být založen na konkrétních aplikačních scénářích, přičemž by se mělo klást důraz na klíčové parametry, jako je rozlišení, frekvence snímkování a typ senzoru. Níže jsou uvedeny hlavní zásady pro výběr:

1. Ujasnění základních požadavků

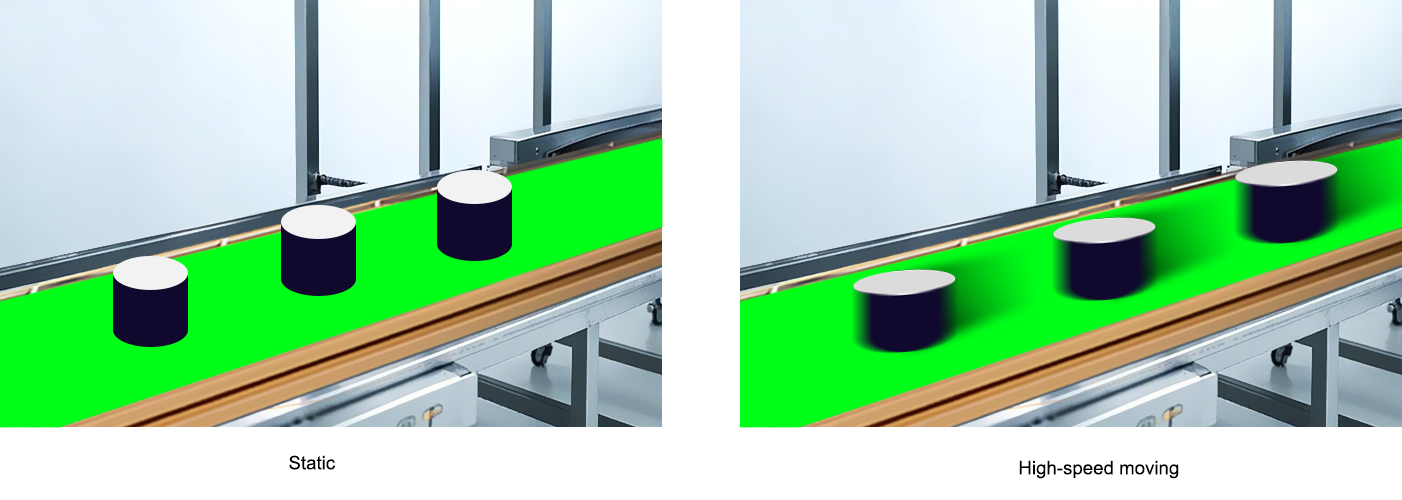

Detekční cíl: Je třeba upřesnit velikost, detaily (například zda rozpoznat drobné vady) a pohybový stav (stacionární nebo rychle se pohybující) detekovaného objektu.

Aplikační scénáře: Například se používá pro detekci vad, měření rozměrů, OCR rozpoznávání, polohové vedení apod. Různé scénáře mají výrazně odlišné požadavky na parametry kamery.

2. Výběr klíčových parametrů

Rozlišení

Musí splňovat požadavek na detekci nejmenších detailů. Referenční vzorec: Rozlišení = Rozsah zorného pole detekce / Minimální detekční přesnost.

Příklad: Pokud je zorné pole detekce 100 mm a minimální přesnost 0,1 mm, rozlišení by mělo být alespoň 1000 pixelů (100 / 0,1).

Snímků za sekundu

Záleží na rychlosti pohybu objektu a musí zajistit, že během pohybu budou zachyceny ostré obrázky.

Vysoké snímkové frekvence (například nad 30 fps) jsou vyžadovány pro scénáře s vysokou rychlostí pohybu (například rychlý pohyb na montážních linkách).

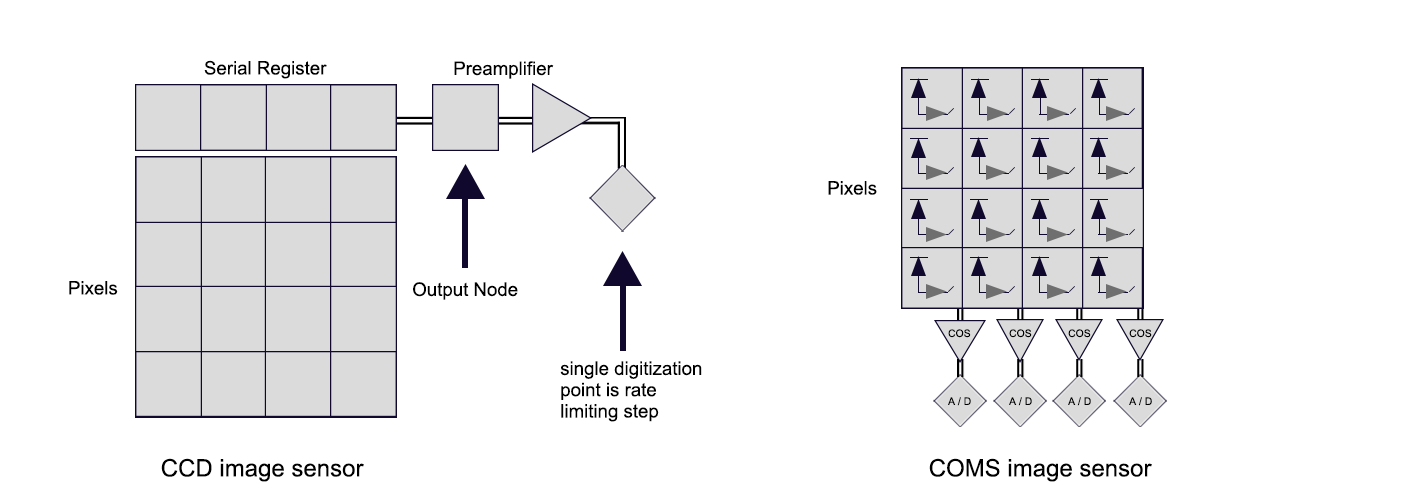

Typ senzoru

CCD: Má dobrou kvalitu obrazu a vysokou citlivost, je vhodný pro prostředí s nízkým osvětlením, ale náklady jsou poměrně vysoké a snímková frekvence je poměrně nízká.

CMOS: Má nízké náklady, vysokou snímkovou frekvenci a nízkou spotřebu energie, je vhodný pro scénáře s vysokou rychlostí a je široce používán v běžných průmyslových kamerách.

Spektrální odpověď

Běžné kamery jsou vhodné pro viditelné světlo; pro speciální scénáře (například měření teploty ve infračerveném spektru, detekce fluorescence) by měly být vybrány kamery s odpovídající spektrální odezvou (například infračervené kamery, ultrafialové kamery).

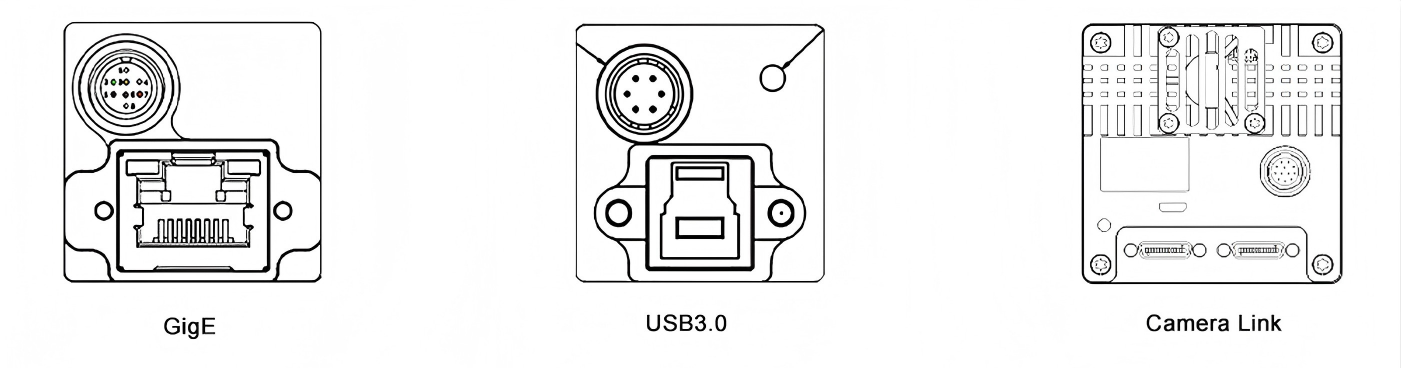

Rozhraní

Běžná rozhraní: GigE (Gigabit Ethernet, s dlouhou vzdáleností přenosu, vhodný pro synchronizaci více kamer), USB3.0 (vysoká rychlost a pohodlí, vhodné pro krátké vzdálenosti), Camera Link (vysoká šířka pásma, vhodná pro scénáře s ultra vysokým rozlišením/snímkovou frekvencí).

3. Další důležité aspekty

Pracovní prostředí: Je třeba zvážit faktory, jako jsou teplota, vlhkost a vibrace, a vybrat kamery s průmyslovou ochranou (např. IP67).

Kompatibilita softwaru: Zajistěte kompatibilitu kamery s programovým vybavením pro zpracování obrazu (např. Halcon, OpenCV).

Rozpočet nákladů: Za předpokladu splnění požadavků na výkon, vyvažte náklady a vyhýbejte se překonfiguraci.

Shrnutí: Při výběru je nejprve třeba jasně definovat cíl a scénář detekce, poté odpovídajícím způsobem přiřadit základní parametry, jako je rozlišení, snímková frekvence a senzor, a zároveň zohlednit rozhraní, přizpůsobení prostředí a náklady.
