3D κάμερα έναντι 2D κάμερας: Τι είναι καλύτερο για την επιθεώρηση;

Βασικές τεχνικές διαφορές: αντίληψη βάθους, ακρίβεια και πιστότητα μετρήσεων

Γιατί τα πραγματικά δεδομένα 3D καμερών επιτρέπουν τη συμμόρφωση προς το GD&T και τη μετρολογία όγκου

Α 3D κάμερα καταγράφει το χωρικό βάθος μέσω δομημένου φωτός ή τριγωνοποίησης λέιζερ—δημιουργώντας πυκνά, βαθμονομημένα σύνολα σημείων για όγκομετρική ανάλυση. Αυτό επιτρέπει την άμεση, ελέγξιμη μέτρηση παραμέτρων GD&T, όπως επίπεδοτητα, παραλληλία, θέση και προφίλ επιφάνειας—χωρίς γεωμετρική εκτίμηση ή υποθέσεις. Σε αντίθεση με τα 2D συστήματα που εκτιμούν το βάθος από σκιές, εστίαση ή στερεοσκοπική διαφορά (εισάγοντας σφάλμα εξαρτώμενο από το μοντέλο), τα πραγματικά 3D δεδομένα παρέχουν ακρίβεια στον άξονα z μέχρι ±0,05 mm—ικανοποιώντας τις ανοχές ύψους επιπέδου αεροδιαστημικής βιομηχανίας και τις απαιτήσεις συμμόρφωσης με το πρότυπο ISO 1101. Όπως αναφέρει η Έκθεση Βιομηχανικής Μετρολογίας του Ινστιτούτου Ponemon του 2023, το 60% των σφαλμάτων διαστασιακής επιθεώρησης οφείλεται σε ανεπαρκή διαστατικότητα των δεδομένων· τα μετρολογικής ακρίβειας 3D συστήματα αντιμετωπίζουν αυτό το πρόβλημα επαληθεύοντας ολόκληρη την τοπολογία της επιφάνειας, μειώνοντας την ανάγκη επανεργασίας μέσω εξαντλητικού εντοπισμού ελαττωμάτων.

περιορισμοί Κάμερας 2D: Απόκρυψη, εξάρτηση από το φωτισμό και ασάφεια στα περιθώρια

Η συμβατική 2D απεικόνιση δεν προσφέρει εγγενή ανάλυση βάθους—καθιστώντας την ουσιαστικά ακατάλληλη για εργασίες που απαιτούν ογκομετρική ακρίβεια:

• Προβλήματα παρεμπόδισης : Κρυφά χαρακτηριστικά (π.χ. συγκολλήσεις στην κάτω πλευρά, ενσωματωμένα εξαρτήματα) παραμένουν απαρατήρητα χωρίς χειροκίνητη επανατοποθέτηση—υπονομεύοντας την πληρότητα της επιθεώρησης.
• Ευαισθησία στο φωτισμό : Πάνω από το 70% της μεταβλητότητας των μετρήσεων οφείλεται σε ασυνέπειες του φωτισμού, επιβάλλοντας συχνή επαναβαθμονόμηση και ελεγχόμενα περιβάλλοντα.
• Αβεβαιότητα στα όρια : Η ανίχνευση ορίων με βάση τα pixel δεν μπορεί να διακρίνει μεταξύ μιας αιφνίδιας μεταβολής ύψους και μιας κλίμακας αντίθεσης—οδηγώντας σε ψευδείς ενδείξεις ελαττωμάτων κατά την εκτίμηση του όγκου συγκολλητικής πάστας ή την αξιολόγηση παραμόρφωσης.

Σε εφαρμογές υψηλού κινδύνου, όπως η επιθεώρηση συγκολλητικής πάστας SMT ή η ανίχνευση παραμόρφωσης σε μονταρισμένα πλαστικά, η έλλειψη δεδομένων z οδηγεί σε ψευδείς εγκρίσεις. Όταν ο πίσω φωτισμός αποτύχει ή η ανακλαστικότητα της επιφάνειας ποικίλλει, οι ποσοστιαίες τιμές σφάλματος 2D μπορούν να υπερβούν το 15%—ένας κίνδυνος που εξαλείφεται με την αξιόπιστη 3D απεικόνιση βάθους.

Λειτουργικές Πραγματικότητες: Ταχύτητα, Συνολικό Κόστος Κατοχής και Προσπάθεια Ενσωμάτωσης

Συμβιβαστικές Επιλογές Χρόνου Κύκλου: Απόδοση 2D έναντι Καθυστέρησης Απόκτησης και Επεξεργασίας Εικόνας με Κάμερα 3D

Οι βιομηχανικές 2D κάμερες επιτυγχάνουν υψηλή απόδοση—συχνά 100 εξαρτήματα/λεπτό—καταγράφοντας μονοφωτογραφικές εικόνες με ελάχιστη καθυστέρηση. Αντιθέτως, τα συστήματα 3D απαιτούν συγχρονισμένη προβολή, λήψη πολλαπλών προοπτικών και ανακατασκευή νέφους σημείων, προκαλώντας καθυστέρηση στον χρόνο κύκλου κατά 40–60% σε σύγκριση με αντίστοιχες ρυθμίσεις 2D. Αυτή η ανταλλαγή είναι στρατηγική: οι επιθεωρήσεις υψηλού όγκου και επίπεδων εξαρτημάτων (π.χ. επαλήθευση ετικετών) προτιμούν την ταχύτητα και την απλότητα των 2D συστημάτων· ενώ διαδικασίες που απαιτούν ακρίβεια—όπως η επαλήθευση του προφίλ λεπτών αεροτούρμπινας ή η μέτρηση της απόστασης μεταξύ κυττάρων μπαταρίας—απαιτούν την τρισδιάστατη χωρική ακεραιότητα των 3D συστημάτων, ακόμα και με μειωμένη απόδοση.

Ανάλυση Συνολικού Κόστους Κατοχής (TCO): Επένδυση σε Υλικό, Συντήρηση Βαθμονόμησης και Άδειες Λογισμικού Καμερών 3D

Το συνολικό κόστος κατοχής (TCO) για τα συστήματα όρασης εκτείνεται πολύ πέρα από την τιμή λιστών. Ενώ οι βιομηχανικές 2D κάμερες κυμαίνονται από 15.000–30.000 $, τα συστήματα 3D μετρολογικής ποιότητας εισόδου ξεκινούν από 45.000–90.000 $ λόγω εξειδικευμένων οπτικών, προβολέων και ενσωματωμένης επεξεργασίας. Τα επαναλαμβανόμενα κόστη διαφέρουν σημαντικά:

• Συντήρηση βαθμονόμησης : Η παρέκκλιση στην ευθυγράμμιση λέιζερ απαιτεί επαναβαθμονόμηση κάθε δύο φορές τον χρόνο (2.000–5.000 $/υπηρεσία)
• Άδεια Λογισμικού : Οι προηγμένες αναλύσεις πλέγματος σημείων, οι μηχανές αξιολόγησης GD&T και οι αλγόριθμοι ταξινόμησης ελαττωμάτων με υποστήριξη τεχνητής νοημοσύνης προσθέτουν 8.000–20.000 $/έτος
• Εργασία ενσωμάτωσης : Η συγχρονισμένη λειτουργία πολλαπλών αισθητήρων, η εγγραφή των συστημάτων συντεταγμένων και η αντιστάθμιση κίνησης απαιτούν περίπου 30% περισσότερες μηχανικές ώρες σε σύγκριση με τις εγκαταστάσεις 2D

Έμμεσα κόστη —συμπεριλαμβανομένων των αναβαθμίσεων της υποδομής ΤΠ, της επιμόρφωσης των χειριστών και της τεκμηρίωσης επαλήθευσης— αυξάνουν το 5ετές TCO κατά 30–40%. Ωστόσο, η απόδοση είναι αποδεδειγμένη: τα συστήματα 3D επιτυγχάνουν ποσοστό ανίχνευσης ελαττωμάτων 99,7% σε περίπλοκες γεωμετρίες, υπερβαίνοντας το πρακτικό ανώτατο όριο των συστημάτων 2D, το οποίο κυμαίνεται στο 85–90%, ιδιαίτερα σε σενάρια με χαμηλή αντίθεση ή μερική κάλυψη.

Επιλογή Βασισμένη στην Εφαρμογή: Αντιστοίχιση του Τύπου Κάμερας με τις Απαιτήσεις Επιθεώρησης

Περιπτώσεις Όπου οι 2D Κάμερες Υπερέχουν: Ανίχνευση Επιφανειακών Ελαττωμάτων με Υψηλή Ταχύτητα και Ταξινόμηση Με Βάση την Υφή

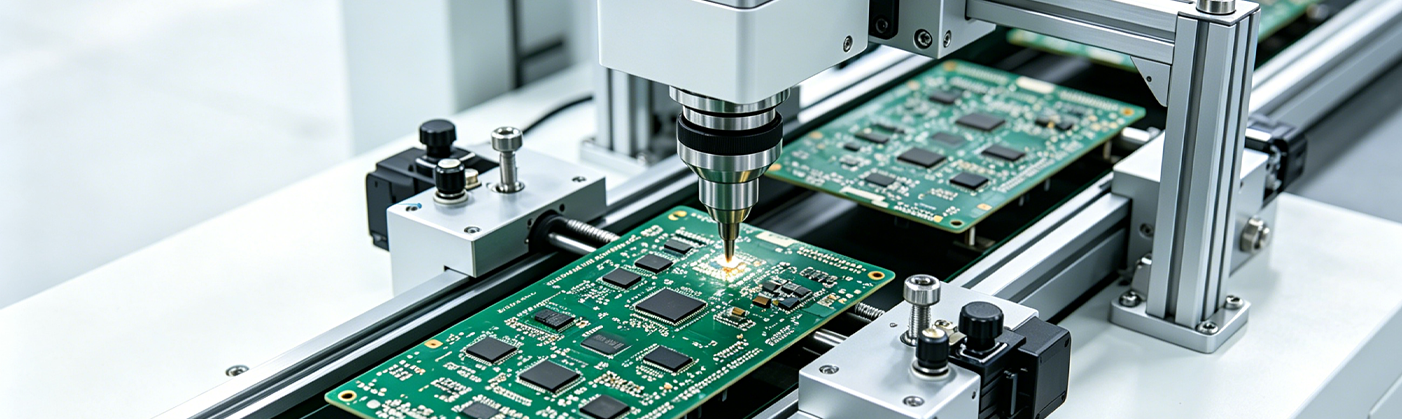

οι κάμερες 2D κυριαρχούν στην υψηλής απόδοσης, επίπεδη εξέταση, όπου η ανεξαρτησία από το βάθος είναι αποδεκτή. Η μονοχρωματική ή πολυφασματική επεξεργασία εικόνας τους παρέχει εξαιρετική ταχύτητα (500 fps) και ανάλυση σε επίπεδο μικρομέτρων για τον εντοπισμό γρατζουνιών, αποχρωματισμών, ελαττωμάτων εκτύπωσης ή ανωμαλιών στην υφή επίπεδων αντικειμένων που μεταφέρονται σε ταινίες μεταφοράς. Σε περιβάλλοντα με σταθερό φωτισμό — όπως οι γραμμές συναρμολόγησης PCB σε καθαρά δωμάτια — διατηρούν συνεπή ακρίβεια για τον έλεγχο παρουσίας/απουσίας κρυστάλλων κολλητών συνδέσεων και για την επαλήθευση της σφράγισης συσκευασιών. Σύμφωνα με την Ένωση για την Προώθηση της Αυτοματοποίησης (A3), η ενσωμάτωση καμερών 2D απαιτεί 40% λιγότερη μηχανική προσπάθεια από την ενσωμάτωση καμερών 3D, με ελάχιστο φόρτο διαβάθμισης και αποδεδειγμένη διαλειτουργικότητα με υπάρχοντα PLC και πλατφόρμες MES.

Περιπτώσεις Όπου Μια 3D Κάμερα Είναι Απαραίτητη: Χαρτογράφηση Ύψους, Ανάλυση Στρέψης και Επαλήθευση Συναρμολόγησης

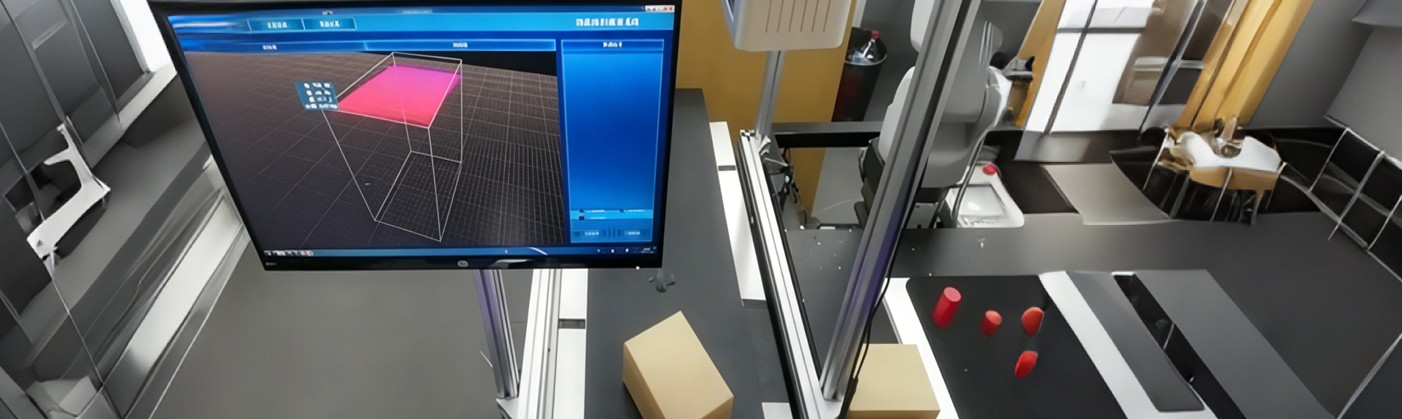

Μια κάμερα 3D γίνεται απαραίτητη όταν η γεωμετρία καθορίζει τη λειτουργία. Τα συστήματα δομημένου φωτός και τριγωνοποίησης με λέιζερ παράγουν βαθμονομημένα δεδομένα Z για ποσοτική ανάλυση παραμόρφωσης σε καμπύλα καλούπια πλαστικών, αυτοκινητοβιομηχανικά επενδύσεις ή πλακίδια ημιαγωγών — επιλύοντας προβλήματα απόκρυψης και εξαλείφοντας τις εκτιμήσεις. Ανιχνεύουν μεταβολές ύψους με ακρίβεια έως 5 μm — κρίσιμο για την επαλήθευση της συνεπιπεδότητας των «bumps» σε ημιαγωγούς ή της ομοιομορφίας των διακενών σε αυτοκινητοβιομηχανικά πάνελ — και υποστηρίζουν απευθείας την αξιολόγηση GD&T σύμφωνα με το πρότυπο ASME Y14.5. Στην αυτοματοποιημένη στοίβαξη μονάδων μπαταριών, η τεχνολογία 3D διασφαλίζει βάθος εισαγωγής και συνεπιπεδότητα των εξαρτημάτων σε χιλιοστομετρικό επίπεδο — προλαμβάνοντας κινδύνους θερμικής απώλειας ελέγχου λόγω μη σωστής ευθυγράμμισης των κυψελών. Η ικανότητά της να αντιλαμβάνεται βάθος επίσης επιλύει τις ασάφειες σε επιφάνειες με χαμηλή αντίθεση, καθρεπτικές ή χωρίς υφή, όπου τα συστήματα 2D αποτυγχάνουν — καθιστώντας την απαραίτητη για λειτουργική, και όχι απλώς οπτική, επιθεώρηση.

Ετοιμοι να βελτιστοποιήσετε τη βιομηχανική σας επιθεώρηση με την κατάλληλη λύση εικόνας;

Η επιλογή μεταξύ μιας 3D κάμερας και μιας 2D κάμερας εξαρτάται από τις μοναδικές απαιτήσεις της εφαρμογής σας όσον αφορά την ακρίβεια, την απόδοση και τη γεωμετρία — καμία μεμονωμένη λύση δεν παρέχει βέλτιστα αποτελέσματα για κάθε βιομηχανικό έλεγχο. Ενώ τα συστήματα 2D ξεχωρίζουν στον υψηλής ταχύτητας έλεγχο επίπεδων επιφανειών, μια 3D κάμερα επιτρέπει την ογκομετρική μετρολογία, τη συμμόρφωση με τις προδιαγραφές GD&T και την αξιόπιστη ανίχνευση ελαττωμάτων σε πολύπλοκα, μη επίπεδα εξαρτήματα, τα οποία τα συστήματα 2D δεν μπορούν να ελέγξουν αξιόπιστα.

Για βιομηχανικού επιπέδου κάμερες 2D ή 3D λύσεις προσαρμοσμένο στην εφαρμογή επιθεώρησής σας ή για τη δημιουργία ενός πλήρως ενσωματωμένου συστήματος μηχανικής όρασης με συμπληρωματικούς φακούς, φωτισμό και εργαλεία επεξεργασίας με τεχνητή νοημοσύνη (όπως προσφέρει η HIFLY), συνεργαστείτε με έναν πάροχο που βασίζεται σε εμπειρία στον τομέα της βιομηχανικής μηχανικής όρασης. Οι 15 χρόνια εμπειρίας της HIFLY καλύπτουν τον σχεδιασμό 3D καμερών, την προσαρμοστική κατασκευή για OEM και την ενσωμάτωση συστημάτων όρασης από το στάδιο του σχεδιασμού μέχρι την ολοκλήρωση — με την υποστήριξη πιστοποίησης ISO 9001:2015, παγκόσμιας τεχνικής υποστήριξης και ευέλικτων μοντέλων συνεργασίας OEM/ODM. Επικοινωνήστε μαζί μας σήμερα για μια δωρεάν διαβούλευση εφαρμογής, δοκιμαστική προσαρμογή δειγμάτων ή για τον σχεδιασμό λύσης απεικόνισης που βελτιστοποιείται για τη ροή εργασίας επιθεώρησής σας στο βιομηχανικό περιβάλλον.

Συχνές Ερωτήσεις

Ποιό είναι το κύριο πλεονέκτημα της χρήσης δεδομένων 3Δ κάμερας στη βιομηχανική μετρολογία;

τα δεδομένα 3Δ κάμερας παρέχουν πραγματική αντίληψη βάθους και χωρική ακρίβεια, επιτρέποντας ακριβή συμμόρφωση με τις προδιαγραφές Γεωμετρικής Διαστατικής Τεκμηρίωσης (GD&T) και όγκομετρική μετρολογία χωρίς να βασίζονται σε υποθέσεις ή γεωμετρικά συμπεράσματα.

Γιατί οι 2D κάμερες είναι περιορισμένες για εργασίες ευαίσθητες στο βάθος;

οι 2D κάμερες δεν διαθέτουν εγγενή ανάλυση βάθους και είναι ευάλωτες σε σφάλματα λόγω κρύψιμων αντικειμένων, αλλαγών φωτισμού και ασάφειας στην ανίχνευση ακμών, κάνοντάς τις ακατάλληλες για όγκομετρική ανάλυση.

Ποιες είναι οι βασικές εξετάσεις κόστους για τα συστήματα 3D καμερών;

τα συστήματα 3D απαιτούν υψηλότερο αρχικό κόστος, συμπεριλαμβανομένου του υλικού, της διετούς βαθμονόμησης, της άδειας χρήσης λογισμικού και της αυξημένης προσπάθειας ενσωμάτωσης, αλλά προσφέρουν ανώτερη απόδοση επένδυσης (ROI) όσον αφορά την ακρίβεια και την ανίχνευση ελαττωμάτων.

Σε ποια σενάρια οι 2D κάμερες υπερτερούν των 3D καμερών;

οι 2D κάμερες ξεχωρίζουν σε επιθεώρηση υψηλής ταχύτητας και επίπεδης μορφής με ελάχιστες απαιτήσεις βάθους, όπως η ανίχνευση επιφανειακών ελαττωμάτων ή η ταξινόμηση με βάση την υφή σε περιβάλλον με ελεγχόμενο φωτισμό.

Πότε είναι απαραίτητη μία 3D κάμερα;

Μία 3D κάμερα είναι απαραίτητη όταν η πιστότητα του βάθους είναι κρίσιμη, όπως στην ανάλυση παραμόρφωσης, την εξακριβωμένη χαρτογράφηση ύψους και τις εργασίες επαλήθευσης συναρμολόγησης, όπου η γεωμετρία επηρεάζει τη λειτουργικότητα.
