οδηγός Κάμερας 3D για Οπτική Μηχανής και Ρομποτική

Γιατί οι τρισδιάστατες κάμερες είναι απαραίτητες για αξιόπιστη μηχανική όραση στη ρομποτική

Οι περιορισμοί της δισδιάστατης όρασης σε δυναμικά ρομποτικά περιβάλλοντα

τα συστήματα οπτικής 2D καταγράφουν επίπεδες εικόνες—χωρίς την αντίληψη βάθους που είναι κρίσιμη για τη χωρική σκέψη και τη φυσική αλληλεπίδραση. Σε δυναμικά περιβάλλοντα, όπως τα αποθηκευτικά κέντρα, οι διακυμάνσεις του φωτισμού προκαλούν έως και 30% περισσότερα λάθη ταυτοποίησης σε σύγκριση με τις εναλλακτικές λύσεις 3D. Οι ρομποτικοί βραχίονες αποτυγχάνουν συστηματικά στην επιλογή αντικειμένων από δοχεία όταν τα εξαρτήματα μετακινούνται ή επικαλύπτονται, ενώ αντιμετωπίζουν επίσης δυσκολίες με αντανακλαστικές ή διαφανείς επιφάνειες. Χωρίς δεδομένα του άξονα z, ο κίνδυνος σύγκρουσης αυξάνεται σημαντικά κατά την υψηλής ταχύτητας κίνηση, εξαναγκάζοντας σε δαπανηρές παρεκκλίσεις: ακριβή στερέωση των αντικειμένων, ελεγχόμενο φωτισμό ή χειροκίνητη παρέμβαση—όλες ασύμβατες με μια κλιμακωτή και ευέλικτη αυτοματοποίηση.

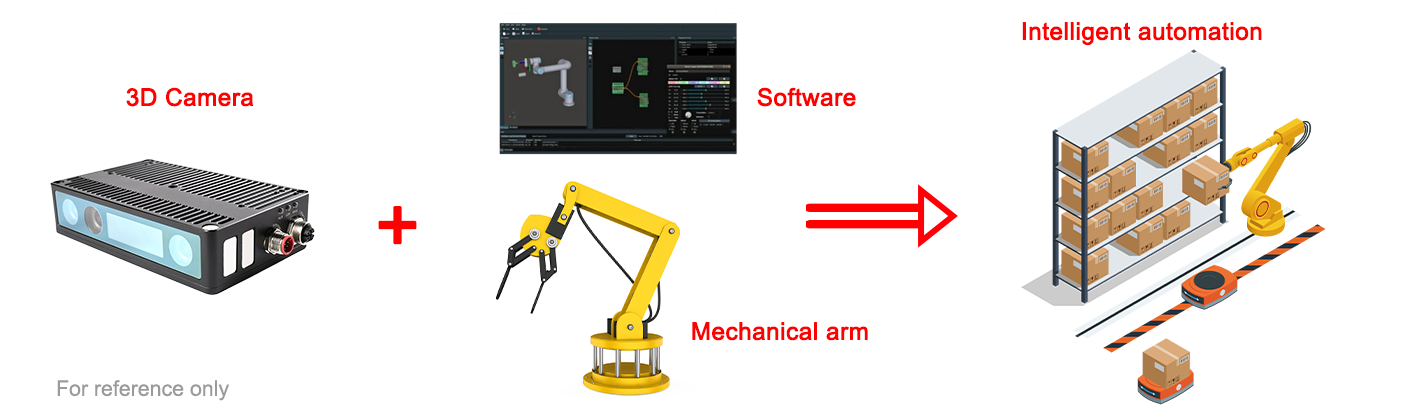

Πώς λειτουργούν οι τεχνολογίες καμερών 3D: Στερεοσκοπική όραση, χρόνος διαδρομής (Time-of-Flight) και δομημένο φως

Τρεις αποδεδειγμένες τεχνολογίες παρέχουν βιομηχανικής ακρίβειας αίσθηση βάθους: σΤΕΡΕΟΒΙΣΙΟ , χρόνος διαδρομής (ToF) , και δΙΚΟΤΟΦΟΡΙΚΟ ΦΩΤΟ η στερεοσκοπική όραση χρησιμοποιεί δύο συγχρονισμένες κάμερες για την τριγωνοποίηση της απόστασης—μιμούμενη την ανθρώπινη διόφθαλμη αντίληψη του βάθους. Οι αισθητήρες χρόνου πτήσης (ToF) εκπέμπουν υπέρυθρες διασπορές και μετρούν τον χρόνο επιστροφής τους για να δημιουργήσουν χάρτες βάθους σε πραγματικό χρόνο, εξασφαλίζοντας εξαιρετική απόδοση σε συνθήκες χαμηλού φωτισμού ή υψηλής ταχύτητας. Το δομημένο φως προβάλλει ακριβείς προτύπους στις επιφάνειες· οι παραμορφώσεις τους αναλύονται για να ανακατασκευαστεί η γεωμετρία με ακρίβεια υποχιλιοστού—ιδανικό για μετρολογία και έλεγχο ποιότητας. Και οι τρεις τεχνικές παράγουν πυκνά νέφη σημείων που χρησιμοποιούνται για αξιόπιστο εντοπισμό αντικειμένων, εκτίμηση θέσης και διαστασιακή ανάλυση—επιτρέποντας στα ρομπότ να λειτουργούν αξιόπιστα σε αδόμητα και μεταβαλλόμενα περιβάλλοντα.

Βασικές Βιομηχανικές Εφαρμογές Τρισδιάστατων Καμερών στη Ρομποτική

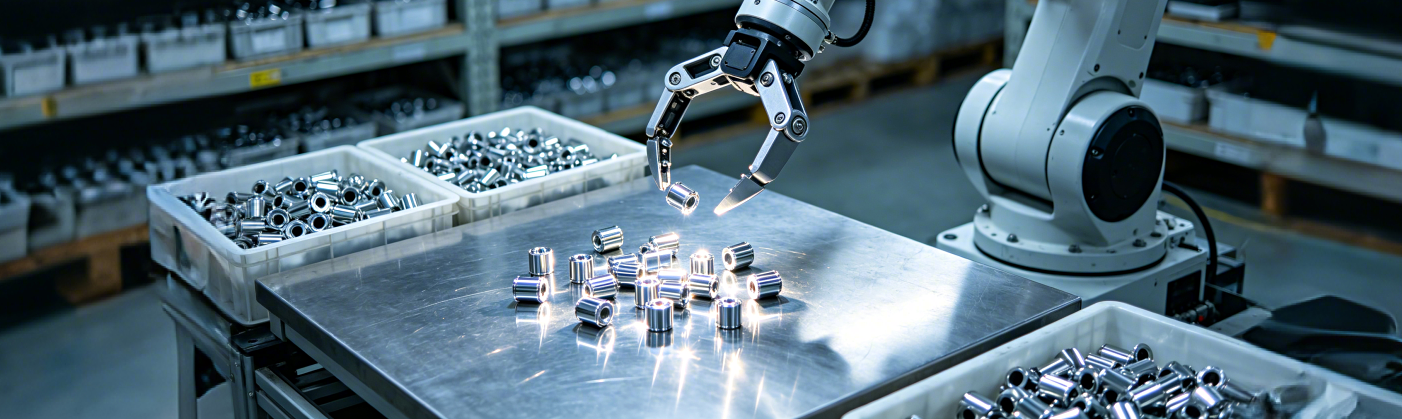

Επιλογή αντικειμένων από κάδο, αποπαλετοποίηση και συναρμολόγηση: Πραγματικά οφέλη απόδοσης

οι κάμερες 3D εξαλείφουν την ασάφεια που πλήττει τα συστήματα 2D σε πολύπλοκες και μεταβλητές σκηνές. Με την επίλυση της θέσης, του προσανατολισμού και της κρύψης αντικειμένων σε πραγματικό χρόνο, επιτρέπουν στα ρομποτικά βραχίονες να επιλέγουν εξαρτήματα από τυχαίως διατεταγμένα δοχεία με επαναληψιμότητα κατώτερη του χιλιοστού—αυξάνοντας τους χρόνους κύκλου έως και κατά 40%. Στην αποπαλετοποίηση, η αντίληψη με γνώση του βάθους επιτρέπει προσαρμοστικό σχεδιασμό διαδρομής γύρω από ακανόνιστα και μετακινούμενα φορτία, διατηρώντας ταυτόχρονα ασφαλείς αποστάσεις ασφαλείας. Κατά την ακριβή συναρμολόγηση, η στοίχιση καθοδηγούμενη από δεδομένα 3D διασφαλίζει την ακριβή σύνδεση εξαρτημάτων σε μικρομετρικό επίπεδο, μειώνοντας ριζικά τα ποσοστά απορριμμάτων και εξαλείφοντας τα χειροκίνητα βήματα επανατοποθέτησης που προηγουμένως απαιτούνταν για να αντισταθμιστούν οι χωρικές «τυφλές ζώνες» των συστημάτων 2D.

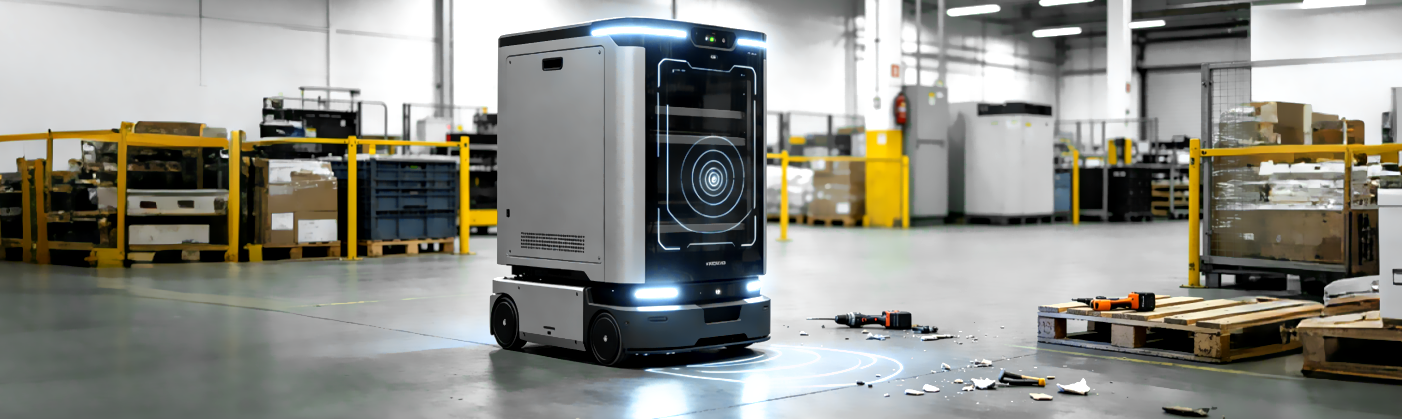

Ενεργοποίηση αυτόνομων κινητών ρομπότ με αντίληψη εμποδίων 3D

Οι σύγχρονοι αυτόνομοι κινητοί ρομπότ (AMRs) βασίζονται σε κάμερες 3D — όχι μόνο για πλοήγηση, αλλά και για πραγματική επίγνωση της κατάστασης. Αυτοί οι αισθητήρες δημιουργούν χαρτογραφήσεις βάθους υψηλής ακρίβειας και σε πραγματικό χρόνο, ικανές να ανιχνεύσουν εμπόδια όσο μικρά και 5 εκ., συμπεριλαμβανομένων προσώπων που βρίσκονται σε κάθισμα, πεσμένων εργαλείων ή υλικών από παλέτες — χωρίς την ανάγκη αλλαγών στην υποδομή, όπως σημάνσεις δαπέδου ή κώδικες QR. Αυτό επιτρέπει ασφαλή, συνεργατική λειτουργία μαζί με ανθρώπους και αυτόνομη επαναδρομολόγηση ως απάντηση σε δυναμικά εμπόδια. Πεδιακές εφαρμογές δείχνουν βελτίωση κατά 30% στην απόδοση μεταφοράς υλικών, ενώ ταυτόχρονα πληρούνται οι απαιτήσεις ασφαλείας ISO/TS 15066 για περιορισμό ισχύος και δύναμης σε κοινά χώρους εργασίας.

Πώς να επιλέξετε την κατάλληλη κάμερα 3D για την εφαρμογή ρομποτικής σας

Ισορροπία μεταξύ ακρίβειας, ταχύτητας και αντοχής σε δύσκολες περιβαλλοντικές συνθήκες

Για τους κατασκευαστές εξοπλισμού πρωτογενούς εφαρμογής (OEM) και τους ολοκληρωτές συστημάτων, η επιλογή της κατάλληλης βιομηχανικής 3D κάμερας απαιτεί την εξισορρόπηση τριών βασικών, αλληλεξαρτώμενων πυλώνος απόδοσης: την ακρίβεια μέτρησης, τον ρυθμό καρέ και την αντοχή σε δύσκολες περιβαλλοντικές συνθήκες. Για εφαρμογές όπως η επιλογή αντικειμένων από χύτρα (bin-picking) ή η ακριβής συναρμολόγηση, η ακρίβεια βάθους υποχιλιοστού από την 3D κάμερά σας είναι αναπόφευκτη — ωστόσο, η υψηλότερη ανάλυση συχνά επιφέρει μείωση της ταχύτητας. Εφαρμογές που περιλαμβάνουν κινούμενες ταινίες μεταφοράς ή γρήγορα κινούμενα αυτόνομα οχήματα μεταφοράς (AMR) απαιτούν σταθερό ρυθμό καρέ 30+ fps από την 3D κάμερά σας, προκειμένου να διατηρηθεί ο κλειστός βρόχος ελέγχου των ρομπότ.

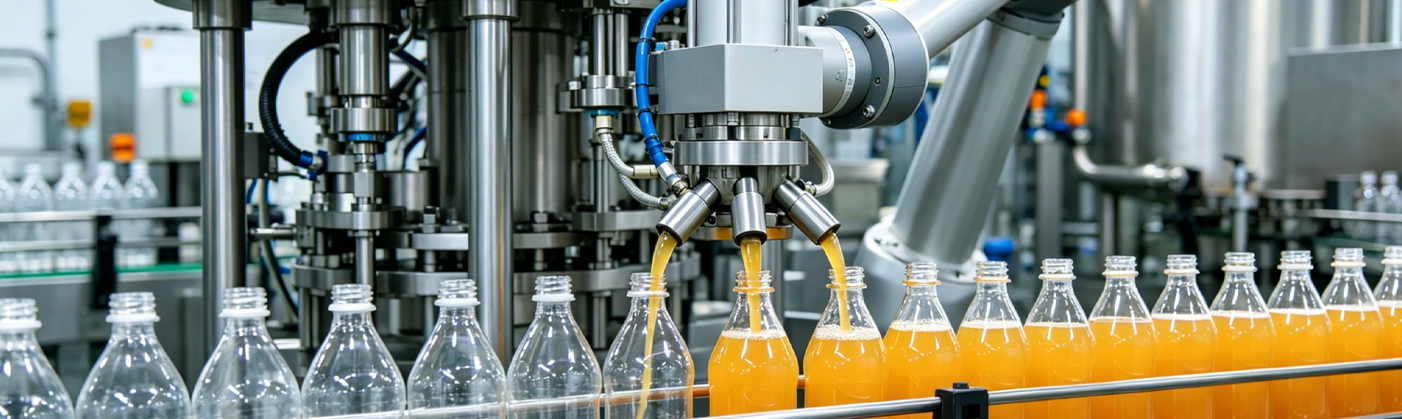

Η ενίσχυση έναντι περιβαλλοντικών συνθηκών είναι εξίσου καθοριστική: ένα περίβλημα 3D κάμερας με βαθμονόμηση IP65/67 αντέχει στη σκόνη και στους καθαρισμούς με νερό, οι οποίοι είναι συνηθισμένοι στην παραγωγή τροφίμων & ποτών και στην αυτοκινητοβιομηχανία· η ενεργή IR φωτεινότητα διασφαλίζει σταθερή απόδοση ανεξάρτητα από τις μεταβολές του περιβάλλοντος φωτισμού· και ένα ευρύ εύρος λειτουργικών θερμοκρασιών (–10°C έως 50°C) αποτρέπει τη θερμική μετατόπιση ή την αποτυχία του αισθητήρα σε εγκαταστάσεις χωρίς κλιματισμό. Η σειρά 3D καμερών της HIFLY ανταποκρίνεται σε όλους τους τρεις αυτούς πυλώνες, με προσαρμοστικές OEM διαμορφώσεις που είναι διαθέσιμες για να ταιριάζουν ακριβώς στις απαιτήσεις ακρίβειας, ταχύτητας και περιβάλλοντος της συγκεκριμένης εφαρμογής ρομποτικής.

Διασφάλιση αδιάλειπτης ενσωμάτωσης: Συμβατότητα με ROS 2, NVIDIA Isaac και βιομηχανικά SDK

Η ταχύτητα εγκατάστασης του ρομποτικού σας συστήματος εξαρτάται σε μεγάλο βαθμό από την ενδολειτουργικότητα του λογισμικού της επιλεγμένης 3D κάμερας. Δώστε προτεραιότητα σε μια 3D κάμερα με ενσωματωμένη υποστήριξη ROS 2, εκμεταλλευόμενη τυποποιημένους τύπους μηνυμάτων (π.χ. sensor_msgs/PointCloud2) και ενσωμάτωση TF2 για αισθητήρες που συνδέονται «έτοιμοι για χρήση» με ρομποτικούς ελεγκτές. Για αλυσίδες αντίληψης με βάση την τεχνητή νοημοσύνη, μια 3D κάμερα με μοντέλα βελτιστοποιημένα για NVIDIA Isaac διευκολύνει την εγκατάσταση μοντέλων εμβάθυνσης μάθησης σε πλατφόρμες Jetson. Από την πλευρά της βιομηχανικής αυτοματοποίησης, μια 3D κάμερα συμβατή με GigE Vision και GenICam ενσωματώνεται απευθείας με PLCs και HMIs χωρίς την ανάγκη εξειδικευμένου ενδιάμεσου λογισμικού. Τα προ-κατασκευασμένα SDK σε Python και C++ μειώνουν τον χρόνο ρύθμισης έως και κατά 40%, σύμφωνα με βιομηχανικά πρότυπα — ενώ οι προμηθευτές που προσφέρουν firmware με έλεγχο εκδόσεων, εκτενή τεκμηρίωση API και υποστήριξη μακροπρόθεσμης διατήρησης διασφαλίζουν την κλιμάκωση σε όλες τις γενιές υλικού σας.

Ετοιμοι να αναβαθμίσετε τη ρομποτική σας αυτοματοποίηση με μια 3D κάμερα υψηλής απόδοσης;

Η τρισδιάστατη κάμερα αποτελεί την υποδομή της αξιόπιστης και ευέλικτης ρομποτικής αυτοματοποίησης· καμία δισδιάστατη προσέγγιση ή προχωρημένοι αλγόριθμοι δεν μπορούν να αντισταθμίσουν την έλλειψη δεδομένων βάθους στο χώρο σε δυναμικά βιομηχανικά περιβάλλοντα. Με την επιλογή μιας τρισδιάστατης κάμερας που ανταποκρίνεται στις απαιτήσεις της εφαρμογής σας όσον αφορά την ακρίβεια, την ταχύτητα και το περιβάλλον, θα επιτύχετε μειωμένους χρόνους κύκλου, μειωμένα απόβλητα, μειωμένη ανάγκη χειροκίνητης παρέμβασης και πλήρως κλιμακώσιμη αυτοματοποίηση για την παραγωγική ή λογιστική λειτουργία σας.

Για λύσεις βιομηχανικής κατηγορίας με τρισδιάστατες κάμερες που προσαρμόζονται στην εφαρμογή ρομποτικής σας, ή για τη δημιουργία ενός πλήρως ενσωματωμένου συστήματος μηχανικής όρασης με συμπληρωματικούς φακούς, φωτισμό και εργαλεία τεχνητής νοημοσύνης (όπως προσφέρει η HIFLY), συνεργαστείτε με έναν πάροχο που έχει βαθιές ρίζες στην εμπειρογνωμοσύνη της βιομηχανικής μηχανικής όρασης. Οι 15 χρόνια εμπειρίας της HIFLY καλύπτουν το σχεδιασμό τρισδιάστατων καμερών, την προσαρμοστική κατασκευή για OEM και την ενσωμάτωση συστημάτων όρασης από το στάδιο του σχεδιασμού μέχρι την ολοκλήρωση — υποστηριζόμενη από πιστοποίηση ISO 9001:2015, παγκόσμια τεχνική υποστήριξη και ευέλικτα μοντέλα συνεργασίας OEM/ODM. Επικοινωνήστε μαζί μας σήμερα για μια δωρεάν διαβούλευση, δοκιμαστική χρήση προσαρμοστικών δειγμάτων ή για τον σχεδιασμό λύσης τρισδιάστατης κάμερας που βελτιστοποιείται για το έργο σας αυτοματοποίησης με ρομπότ.

Συχνές Ερωτήσεις (FAQ)

Ε: Γιατί τα συστήματα δισδιάστατης όρασης είναι ανεπαρκή για τη ρομποτική;

τα συστήματα δισδιάστατης όρασης δεν διαθέτουν αντίληψη βάθους, κάτι που είναι κρίσιμο για την ακριβή χωρική σκέψη, την αποφυγή συγκρούσεων και την αλληλεπίδραση με δυναμικά περιβάλλοντα, όπως τα αποθηκευτικά κέντρα. Συχνά απαιτούν δαπανηρές παρακάμψεις, όπως ελεγχόμενος φωτισμός ή χειροκίνητη παρέμβαση.

Ε: Ποιες είναι οι κύριες τεχνολογίες που βρίσκονται πίσω από τις 3D κάμερες στη ρομποτική;

Οι τρεις κύριες τεχνολογίες είναι η στερεοσκοπική όραση, ο χρόνος διαδρομής (ToF) και το δομημένο φως. Καθεμία προσφέρει συγκεκριμένα πλεονεκτήματα για διαφορετικές βιομηχανικές εφαρμογές, όπως η μέτρηση βάθους, η απόδοση σε περιβάλλοντα με χαμηλό φωτισμό και η υψηλή ακρίβεια.

Ε: Πώς βελτιώνουν οι 3D κάμερες τις εργασίες επιλογής αντικειμένων από δοχεία (bin-picking) και συναρμολόγησης;

οι 3D κάμερες παρέχουν πραγματική αντίληψη βάθους, επιτρέποντας στα ρομπότ να χειρίζονται μερικώς κρυμμένα, επικαλυπτόμενα ή τυχαία διατεταγμένα εξαρτήματα. Αυτό διασφαλίζει υψηλή ακρίβεια και μειώνει τα ποσοστά σφαλμάτων, αυξάνοντας την παραγωγικότητα και συντομεύοντας τους χρόνους κύκλου.

Ε: Τι πρέπει να λάβω υπόψη κατά την επιλογή μιας 3D κάμερας;

Βασικοί παράγοντες είναι η ακρίβεια, ο ρυθμός καρέ και η αντοχή σε διάφορες περιβαλλοντικές συνθήκες. Για παράδειγμα, εφαρμογές που απαιτούν ακρίβεια κάτω του χιλιοστού του μέτρου χρειάζονται αισθητήρες υψηλής ακρίβειας, ενώ οι υψηλής ταχύτητας εργασίες απαιτούν υψηλό ρυθμό καρέ. Επίσης, χαρακτηριστικά αντοχής, όπως οι βαθμοί προστασίας IP65/67, είναι σημαντικά για βιομηχανικά περιβάλλοντα.

Ε: Ποια συμβατότητα λογισμικού είναι απαραίτητη για την ενσωμάτωση 3D καμερών;

Αναζητήστε κάμερες με ενσωματωμένη υποστήριξη ROS 2 και NVIDIA Isaac. Η συμβατότητα με GigE Vision, GenICam και προεγκατεστημένα SDK σε Python ή C++ μπορεί να διευκολύνει σημαντικά την ανάπτυξη και την ενσωμάτωση.
