Applicazioni delle lenti industriali nella produzione e nella robotica

Perché le prestazioni degli obiettivi industriali determinano il successo della visione artificiale

La sfida principale: conciliare la fisica ottica con le esigenze produttive del mondo reale

Gli obiettivi industriali devono resistere tutto il giorno a un costante usura meccanica e a sfide ambientali. Si pensi alle vibrazioni, alle escursioni termiche che spesso superano i ±15 °C, oltre alla presenza di nebbia oleosa e di minuscole particelle che si depositano ovunque, pur mantenendo comunque una precisione ottica dell’ordine del micron. Non stiamo parlando qui di ottiche di qualità da laboratorio. Sul pavimento delle fabbriche, gli obiettivi devono affrontare problemi reali, come nastri trasportatori in movimento a oltre 2 metri al secondo e repentini cambiamenti nelle condizioni ambientali circostanti. Secondo una ricerca pubblicata lo scorso anno su una rivista specializzata in automazione, quasi sette problemi su dieci relativi alla visione artificiale derivano effettivamente dal degrado degli obiettivi causato da queste condizioni estreme. Gli ingegneri faticano notevolmente a mantenere inalterate specifiche fondamentali quando le temperature oscillano o l’umidità influenza la rifrazione della luce attraverso il vetro. È per questo motivo che i produttori stanno ora sviluppando apposite custodie per obiettivi in grado di ridurre le sollecitazioni interne e applicando avanzati rivestimenti antiriflesso a livello nanometrico. Questi rivestimenti non solo respingono sporco e incrostazioni, ma garantiscono anche una trasmissione luminosa superiore al 95%, elemento assolutamente cruciale per ottenere immagini nitide negli ambienti industriali.

Parametri ottici chiave che determinano il successo o il fallimento dell'ispezione e della guida: risoluzione, profondità di campo (DOF), distorsione e MTF

Quattro parametri ottici interdipendenti regolano l’efficacia delle lenti industriali nei sistemi automatizzati:

• Risoluzione deve superare la frequenza di Nyquist del sensore del 20–30% per prevenire l’aliasing durante il rilevamento di difetti sub-pixel.
• Profondità di campo (DoF) determina la tolleranza alle variazioni di altezza del pezzo; una profondità di campo insufficiente contribuisce al 19% degli errori di ispezione (Rapporto A3 Automation 2024).
• Distorsioni inferiore allo 0,1% è essenziale per la metrologia—dove un errore angolare di soli 1° si traduce in una deviazione posizionale di 500 µm a una distanza di lavoro di 1 m.
• FMI , che misura il mantenimento del contrasto in funzione delle frequenze spaziali, deve superare 0,6 a 100 lp/mm per decodificare in modo affidabile codici 2D su superfici riflettenti.

Poiché l’ottimizzazione di un parametro spesso comporta un compromesso con un altro, è essenziale un bilanciamento specifico per l’applicazione, reso possibile dalla progettazione ottica computazionale.

Applicazioni di obiettivi industriali nell’ispezione automatizzata ad alta precisione

Ispezione di wafer semiconduttori: come gli obiettivi industriali telecentrici consentono la rilevazione di difetti inferiori a 5 µm

Gli obiettivi telecentrici industriali consentono di rilevare difetti inferiori a 5 micron sui wafer semiconduttori, poiché eliminano quelle fastidiose distorsioni prospettiche e mantengono costante l’ingrandimento indipendentemente dalla distanza di lavoro. Il segreto risiede nella loro progettazione con percorso luminoso parallelo, che garantisce misurazioni stabili anche in presenza delle complesse variazioni di altezza che si verificano naturalmente nelle strutture 3D NAND multistrato durante la produzione. E non va dimenticato l’impatto tangibile di questi obiettivi sul risultato economico: riducono i falsi rifiuti di circa il 30% negli impianti di fabbricazione su larga scala, consentendo alle aziende di realizzare significativi risparmi nel tempo. Inoltre funzionano perfettamente nelle camere bianche certificate secondo lo standard ISO 14644-1, senza quindi alcun compromesso sulla qualità del controllo.

Verifica dell’imballaggio per settore alimentare e farmaceutico: obiettivi industriali sigillati e con grado di protezione IP67 per ambienti produttivi severi

Gli obiettivi industriali con grado di protezione IP67 funzionano ottimamente sulle linee di imballaggio regolamentate dagli standard USDA e FDA. Questi obiettivi resistono a lavaggi ad alta pressione, alla pulizia a vapore e ai prodotti chimici senza perdere la loro qualità ottica. La custodia è completamente stagna contro l’umidità ed è realizzata con materiali resistenti alla corrosione. Garantiscono prestazioni affidabili anche in presenza di vibrazioni intense fino a 15G e operano in un intervallo di temperature compreso tra meno dieci gradi Celsius e sessanta gradi. Per gli impianti di lavorazione alimentare, questo aspetto è particolarmente rilevante, poiché anche un singolo errore nell’imballaggio potrebbe comportare costi di richiamo superiori a 740.000 dollari, secondo una ricerca dell’Istituto Ponemon del 2023. Ciò rende le ottiche robuste un equipaggiamento essenziale, non un semplice plus. I requisiti di conformità e il controllo dei costi dipendono fortemente da sistemi di ispezione in grado di non guastarsi in condizioni operative severe.

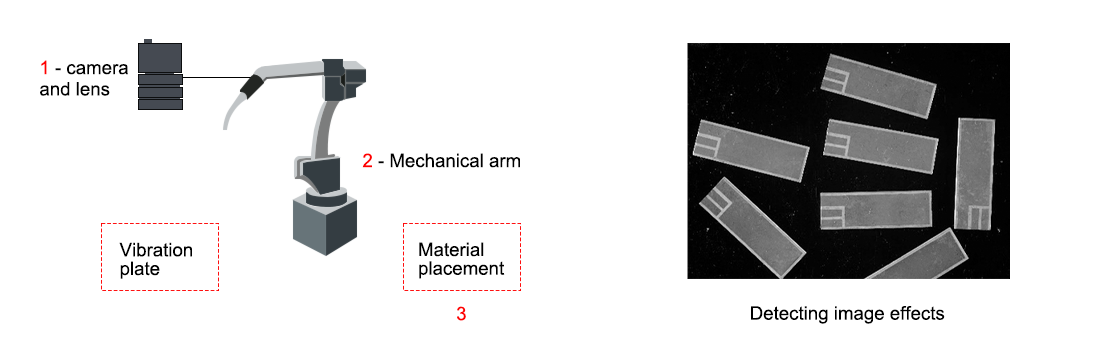

Integrazione di obiettivi industriali nei sistemi di percezione robotica

Guida dinamica: riduzione del mosso e della deriva di calibrazione a oltre 300 mm/s grazie a una progettazione sincronizzata obiettivo-sensore

Far muovere i robot a velocità superiori a 300 millimetri al secondo pone serie sfide per i sistemi di acquisizione immagini. A queste velocità, obiettivi e sensori devono funzionare quasi perfettamente in sinergia per evitare immagini sfocate e deriva della calibrazione. Supporti speciali resistenti alle vibrazioni mantengono l’allineamento di tutti i componenti anche in presenza di forti urti superiori a 5 G. Materiali con basso coefficiente di espansione termica contribuiscono a mantenere la messa a fuoco nonostante il calore generato dai motori o le variazioni ambientali. Anche la profondità di campo deve essere ottimizzata affinché la telecamera resti a fuoco durante movimenti rapidi. Secondo Robotics Today dello scorso anno, se le vibrazioni superano i livelli di 5 G, l’accuratezza di posizionamento diminuisce di circa il 12%. Un buon design risolve questo problema sincronizzando i tempi di scatto della telecamera con i movimenti del robot, consentendo di acquisire immagini nitide in soli mezzo millisecondo alla massima velocità. Regolazioni in tempo reale correggono inoltre piccoli problemi di deriva non appena si verificano. Questo tipo di precisione è fondamentale per operazioni in cui i componenti devono combaciare esattamente e per il controllo della qualità dei prodotti mentre questi sono ancora in movimento lungo le linee di produzione.

Selezione dell'obiettivo industriale appropriato: un quadro decisionale pratico

Criteri basati sull'applicazione: distanza di lavoro, campo visivo (FOV), risoluzione e robustezza ambientale (IP67, resistenza agli urti)

La selezione dell'obiettivo deve iniziare — non concludersi — dalle realtà fisiche e operative dell'applicazione. Quattro criteri sono imprescindibili:

• Distanza di lavoro (WD) determina la fattibilità di integrazione all'interno di celle robotiche o configurazioni di nastri trasportatori.
• Angolazione di campo (FOV) deve corrispondere alle esigenze di copertura dell'ispezione: troppo ristretto rischia di non rilevare difetti; troppo ampio spreca la risoluzione del sensore.
• Risoluzione deve consentire la risoluzione delle caratteristiche dell'oggetto da ispezionare — ad esempio, abbinare un difetto semiconduttore di 5 µm al passo dei pixel del sensore.
• Robustezza ambientale , inclusa la protezione IP67 e la resistenza agli urti di 15G, garantisce affidabilità in ambienti soggetti a lavaggi intensivi, ad alta vibrazione o termicamente instabili.

Ignorare questi fattori si correla con costi di fermo macchina superiori del 22% (Ponemon 2023). La validazione rispetto alle effettive condizioni operative — e non soltanto alle specifiche riportate sui datasheet — è l’unico modo per garantire prestazioni affidabili a lungo termine dei sistemi di visione artificiale.

Pronto a ottimizzare la produzione industriale e i sistemi robotici con obiettivi industriali?

Gli obiettivi industriali sono gli eroi silenziosi eroi della produzione automatizzata e della percezione robotica . Le loro le cui prestazioni influiscono direttamente sull’accuratezza del rilevamento dei difetti, sull'affidabilità della guida robotica e sull’efficienza complessiva della produzione, anche nelle condizioni industriali più severe. Dagli obiettivi telecentrici per l’ispezione delle wafers semiconduttrici e dalle ottiche sigillate IP67 rA per il confezionamento di prodotti alimentari e farmaceutici, fino alle soluzioni ottiche sincronizzate obiettivo- se sensore per robotica ad alta sP velocità: la soluzione ottica ideale è progettata su misura per le esigenze specifiche della vostra applica zione necessità.

Con 15 anni di esperienza nella visione artificiale, HIFLY Technology offre una gamma completa di obiettivi industriali per la produzione e la robotica , tra cui obiettivi telecentrici, IP67 — se sigillati e resistenti alle vibra zioni — zioni ottiche. Questi sono progettati per un’integrazione perfetta con telecamere industriali e sistemi di percezione robotica. Supportati dalla certificazione ISO 9001:2015 e da un’assistenza tecnica globale, i nostri obiettivi sono tarati per garantire prestazioni precise come in laboratorio nel mondo rea le — le condizioni operative. Sono progettati per un’integrazione perfetta con telecamere industriali e sistemi di percezione robotica. Supportati dalla certificazione ISO 9001:2015 e da un’assistenza tecnica globale, i nostri obiettivi sono tarati per garantire prestazioni precise come in laboratorio nel mondo rea le — rl le condizioni operative piani di produzione e flussi di lavoro robotici.

Contattaci oggi per una consulenza senza impegno per selezionare l'obiettivo industriale che meglio si adatta alla tua applicazione manifatturiera o robotica 'le esigenze di precisione, ambientali e di integrazione.
