Funzioni principali del frame grabber per telecamere industriali (6 punti chiave)

L'acquisitore di fotogrammi funge da centro di segnale e canale dati ad alta velocità nei sistemi di visione artificiale. Collega le telecamere industriali al computer host, consentendo la conversione del segnale, la trasmissione ad alta velocità, il timing preciso, la sincronizzazione multi-telecamera, l’antinterferenza e l’elaborazione hardware preliminare.

1. Conversione del segnale e adattamento del protocollo (funzione principale)

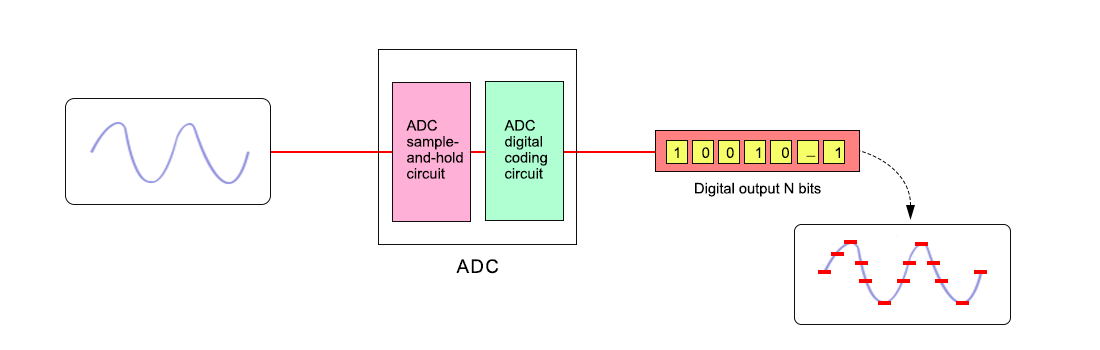

Telecamere analogiche: Esegue la conversione analogico-digitale (ADC) per trasformare i segnali video analogici in flussi digitali di pixel.

Telecamere digitali: Interpreta protocolli industriali di comunicazione quali Camera Link, CoaXPress (CXP) e GigE Vision, gestisce l’interfaccia fisica e la traduzione del protocollo, ed emette formati di immagine leggibili dal computer (ad esempio, RAW → RGB/YUV).

2. Trasmissione stabile ad alta velocità e prevenzione della perdita di fotogrammi

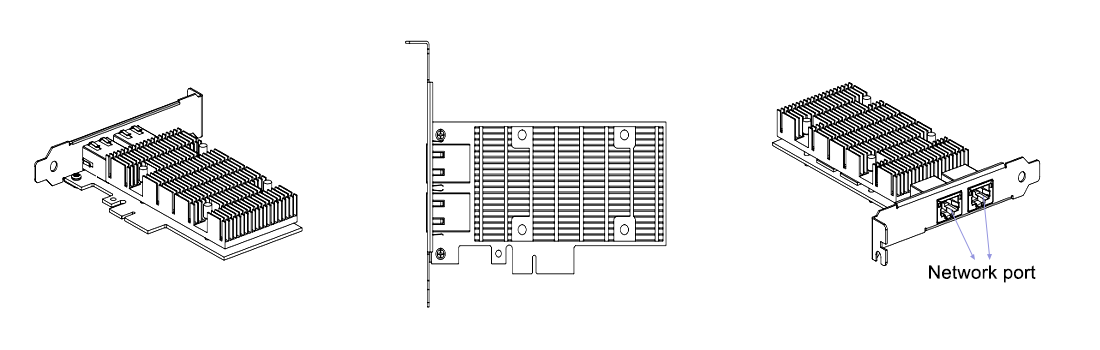

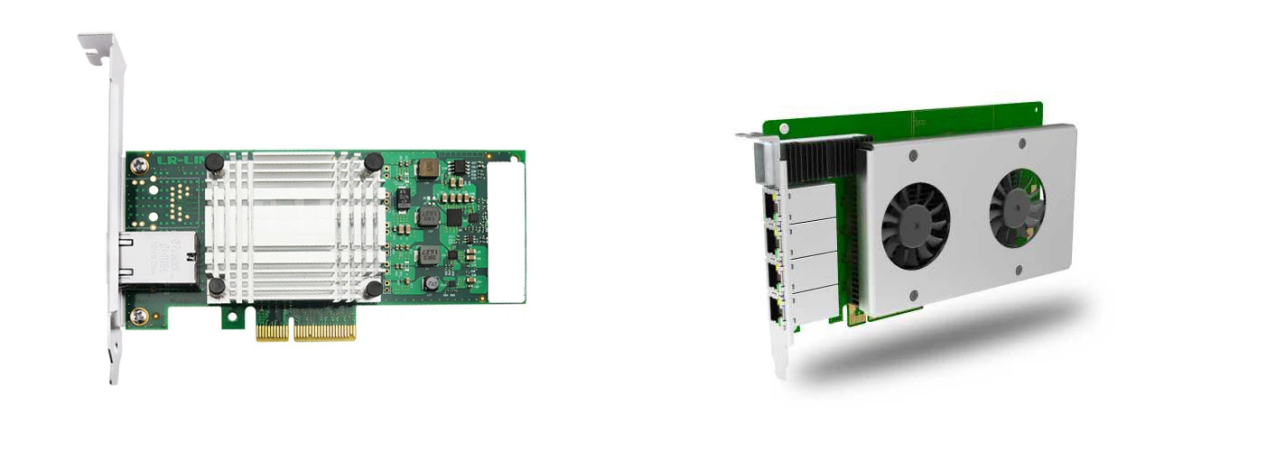

Fornisce un’interfaccia bus PCIe ad alta velocità (ad esempio, PCIe x4/x8/x16) per soddisfare i requisiti di larghezza di banda delle telecamere ad alta risoluzione e/o ad elevata frequenza di acquisizione (12,5 Gbps per canale CXP-12).

Dotato di una cache ad alta velocità integrata (DDR) per bilanciare la differenza di velocità di trasferimento dati tra fotocamera e host, prevenendo efficacemente la perdita di fotogrammi e lo strappo dell'immagine.

Integra un condizionamento e un isolamento del segnale di livello industriale per resistere alle interferenze elettromagnetiche (EMI), garantendo una trasmissione dati stabile in ambienti industriali gravosi.

3. Attivazione temporale precisa (a livello hardware)

Supporta l’attivazione esterna (ad es. sensori fotoelettrici, encoder), l’attivazione software e l’attivazione temporizzata con latenza di risposta a livello di microsecondi.

Controlla con precisione i tempi di esposizione e la frequenza dei fotogrammi, risultando adatto al rilevamento di movimenti ad alta velocità (ad es. ordinamento su linea di produzione, misurazione di semiconduttori), consentendo acquisizioni immagini ad alta precisione e ripetibili.

4. Sincronizzazione e coordinamento multi-fotocamera

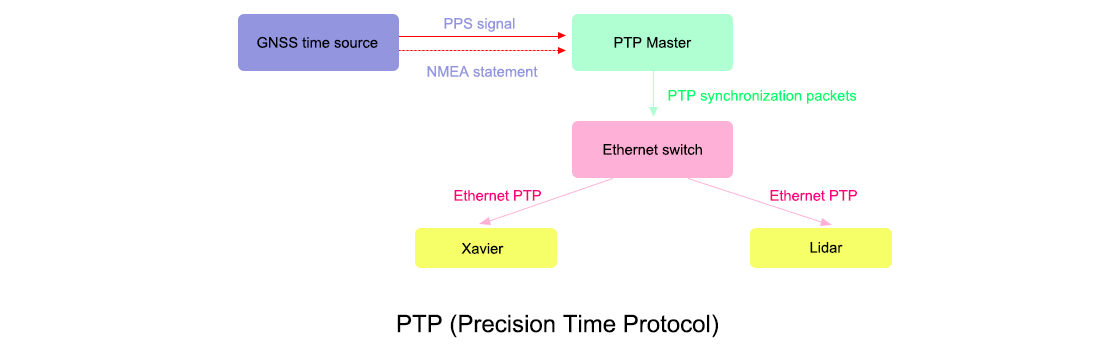

Genera un segnale di sincronizzazione unificato (ad es. PTP – Precision Time Protocol, GenLock) per realizzare l’esposizione sincrona di più fotocamere, garantendo coerenza dei dati per applicazioni di visione stereoscopica e ispezione a 360°.

Supporta l'acquisizione simultanea su più canali per soddisfare i requisiti di ispezione parallela da più punti di vista/multi-stazione.

5. Pre-elaborazione hardware (modelli high-end)

Integra chip FPGA/ASIC per eseguire un'elaborazione accelerata in hardware, inclusa la riduzione del rumore, la correzione del colore, il ritaglio della ROI (Region of Interest) e l'interpolazione Bayer.

Riduce il carico sulla CPU/GPU host e migliora le prestazioni in tempo reale e la capacità elaborativa del sistema (ad esempio, ispezione AOI ad alta velocità).

6. Integrazione e controllo del sistema

Fornisce interfacce digitali I/O per un'integrazione senza soluzione di continuità con PLC e controller di movimento, consentendo un flusso di lavoro a ciclo chiuso di "Acquisizione - Analisi - Controllo".

È conforme allo standard GenICam, garantendo la compatibilità con telecamere di diversi produttori e semplificando l'integrazione del sistema.

Supplemento: quando è obbligatorio utilizzare un Frame Grabber

Per telecamere ad alta velocità/ad alta risoluzione (ad esempio, larghezza di banda >10 Gbps, frequenza dei fotogrammi >1000 fps), in cui le interfacce Ethernet/USB standard risultano insufficienti.

Quando è richiesto un trigger e una sincronizzazione a livello di microsecondo (ad esempio, ispezione di semiconduttori, guida robotica).

Per sistemi collaborativi multi-camera (ad esempio, visione stereoscopica, ispezione parallela su più stazioni).

In ambienti industriali ad alta interferenza che richiedono l’isolamento hardware per un funzionamento stabile.
