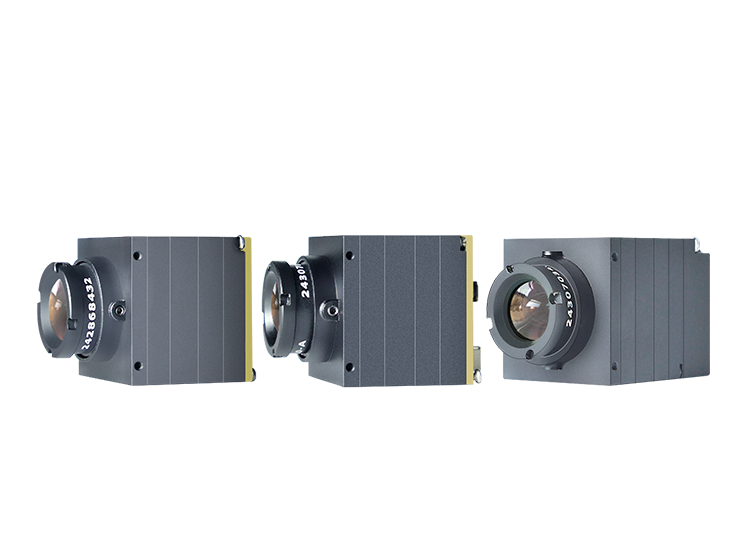

HF-LM64091 CVBS 640x512 Modulo termico LWIR 9,1 mm
|
Il modulo camera termica infrarossa a onde lunghe HIFLY è dotato di un rilevatore infrarosso con risoluzione 640x512, equipaggiato con un obiettivo ad alte prestazioni da 9,1 mm resistente alle interferenze ambientali e algoritmi di elaborazione delle immagini ottimizzati per scenari specifici. ● Alta sensibilità, qualità dell'immagine chiara e stabile. ● Elevata frequenza dei fotogrammi, rilevamento rapido e fluido di bersagli in movimento. ●Altamente integrato, comodo per lo sviluppo secondario. ● Dimensioni ridotte, peso leggero, basso consumo energetico. ● Diverse opzioni di obiettivo, facile da utilizzare in vari scenari. |

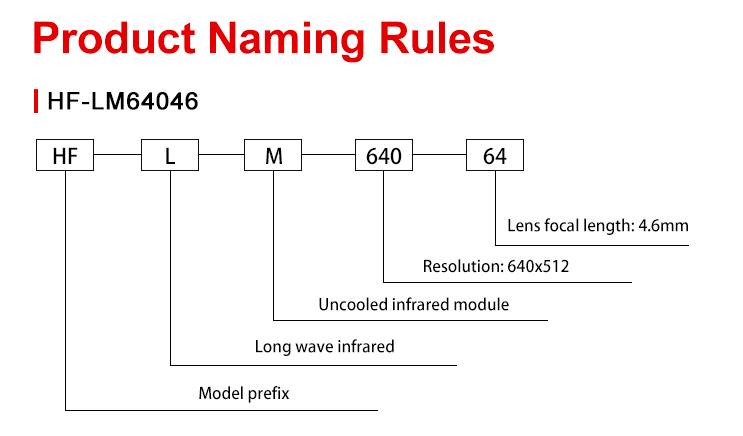

| Modello | Reeolution | Passo dei pixel | Lente | Tipo di Rilevatore | Interfaccia di output video |
| HF-LM64046 | 640×512 | 12φm | 4,6 mm | Modulo a infrarossi non refrigerato | Interfaccia opzionale: CVBS/USB(UVC)/ BT656/Bt.1120 [Supporto personalizzazione] |
| HF-LM64066 | 640×512 | 12φm | 6,6 mm | Modulo a infrarossi non refrigerato | |
| HF-LM64091 | 640×512 | 12φm | 9.1mm | Modulo a infrarossi non refrigerato | |
| HF-LM64013 | 640×512 | 12φm | 13mm | Modulo a infrarossi non refrigerato | |
| HF-LM64015 | 640×512 | 12φm | 15mm | Modulo a infrarossi non refrigerato | |
| HF-LM64019 | 640×512 | 12φm | 19 mm | Modulo a infrarossi non refrigerato | |
| HF-LM64025 | 640×512 | 12φm | 25mm | Modulo a infrarossi non refrigerato | |
| HF-LM64035 | 640×512 | 12φm | 35mm | Modulo a infrarossi non refrigerato | |
| HF-LM64050 | 640×512 | 12φm | 50mm | Modulo a infrarossi non refrigerato | |
| HF-LM38491 | 384×288 | 12φm | 9.1mm | Modulo a infrarossi non refrigerato | |
| HF-MLM640100 | 640×512 | 12φm | obiettivo motorizzato da 100 mm | Modulo a infrarossi non refrigerato | |
| Vi preghiamo di contattarci per saperne di più! | |||||
| Modello | HF-LM64091-CVBS | ||
| Rapporto di risoluzione | 640x512 | ||
| Banda di risposta | 8~14μm(LWIR) | ||
| Tipo di Rilevatore | Ossido di vanadio | ||
| Distanza tra i pixel | 12 μm | ||
| NETD | ≤40mK | ||
| Lente | 9.1mm | ||
| Frequenza dei fotogrammi | ≤50Hz | ||
| Luminosità, contrasto | Automatico/Manuale | ||
| Polarità | Bianco caldo, nero caldo | ||
| Pseudo colore | Ferro, ferro invertito, arcobaleno, piuma | ||
| Maggioramento | X1,X2,X4 | ||
| Elaborazione dell'immagine | Correzione della non uniformità, riduzione del rumore con filtro digitale, miglioramento dei dettagli digitali | ||
| Riperizione dell'immagine | Sinistra e destra/su e giù | ||
| Risoluzione di uscita | 640x512 | ||
| Protezione alimentazione | Protezione contro le sovracorrenti, protezione contro le sovratensioni, protezione inversa contro le picchi di tensione | ||
| Alimentazione | DC5~12V | ||
| Consumo elettrico tipico | ≤1W | ||
| Uscita video | Cvbs | ||
| Interfaccia di comunicazione | RS-232 | ||
| Dimensioni | 26×26×21,1 mm (senza lente e connettori) | ||
| Peso | ≤23 g (senza lente e connettori) | ||
| Temperatura di funzionamento | -20℃~+60℃ | ||
| Temperatura ambiente | -45℃~+85℃ | ||
| Umidità | 5-95%, non condensante | ||
| Vibrazione | 6,06 g, tutti assiali per vibrazione casuale | ||
| Shock | 40 g, 4 ms, onda a dente di sega posteriore su 3 assi in 6 direzioni | ||
| Intervallo di misura della temperatura | -20℃~150℃ | ||
| 140℃~600℃ | |||
| Precision | ±2 °C o 2% della lettura | ||

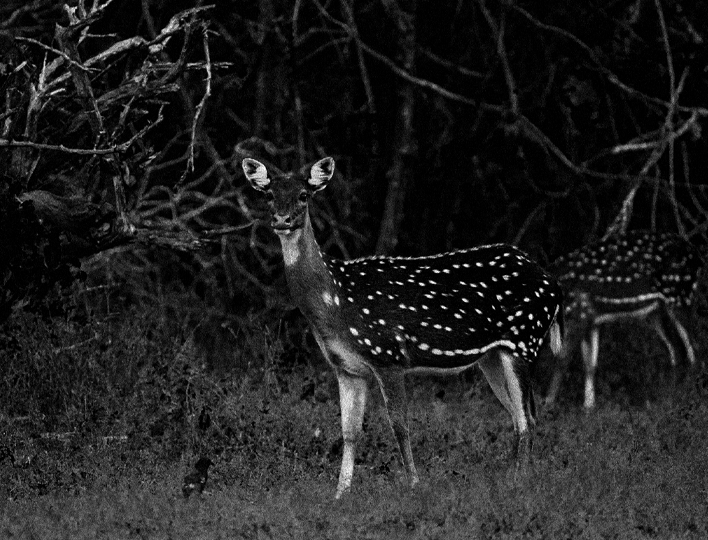

Osservazione di animali selvatici
La termocamera a infrarossi a onde lunghe può essere integrata con altri dispositivi ed installata in ambienti naturali, consentendo di osservare e registrare la fauna selvatica in transito h24. Riduce l'inquinamento ambientale causato dall'uomo, permette un'osservazione continua più efficiente e fornisce anche supporto dati di base per la protezione della fauna selvatica.

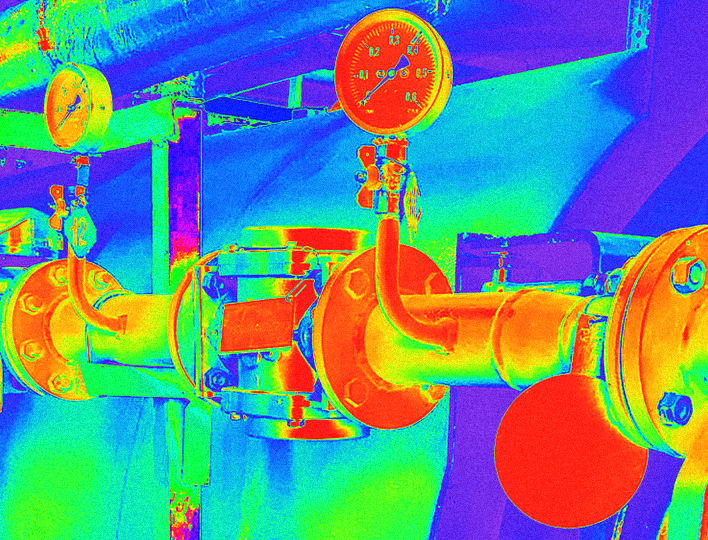

Ispezione tubazioni nell'industria petrolchimica
Monitoraggio in tempo reale senza contatto della distribuzione della temperatura nelle tubazioni petrolchimiche, rilevamento tempestivo di malfunzionamenti termici nascosti. Garantisce il funzionamento sicuro delle apparecchiature prevenendo rischi di perdite o esplosioni.

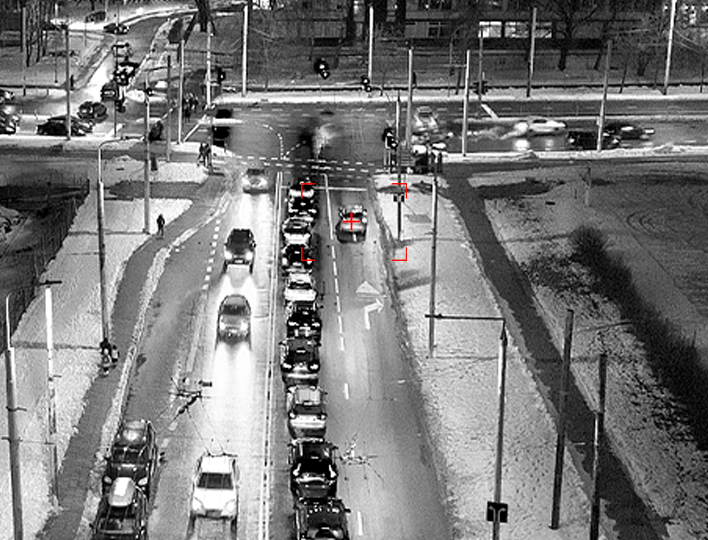

Tracciamento integrato del bersaglio con UAV
La termocamera a infrarossi a onda lunga ha una buona penetrazione del fumo e, grazie alla prospettiva dall'alto dell'UAV, può consentire la rilevazione a distanza del bersaglio in anticipo. Allo stesso tempo, le caratteristiche termiche di un'auto in alta velocità sono stabili e non è facile perderla quando l'auto cambia corsia o gira.

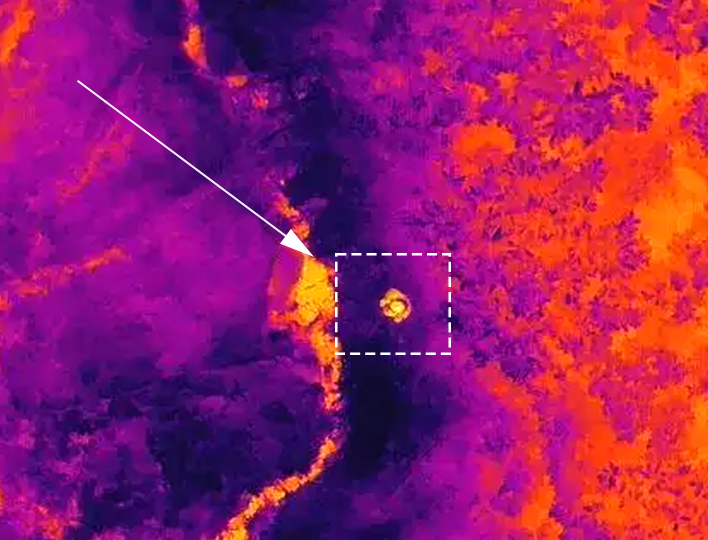

Ricerca e soccorso in zone selvagge
L'UAV può coprire rapidamente un'ampia area e la termocamera a infrarossi a onda lunga può confrontare direttamente il segnale termico del corpo umano con lo sfondo freddo (ad esempio alberi e rocce), individuando rapidamente la posizione dei possibili bersagli e riducendo il tempo necessario per le operazioni di ricerca e soccorso.
D1. Quale tipo di rivelatore viene utilizzato in questa serie di telecamere termiche a infrarossi a onde lunghe?
R: Questa serie di telecamere termiche a infrarossi utilizza un rivelatore a infrarossi con risoluzione 640x512.
D2. Quali sono le principali applicazioni di questa serie di telecamere termiche a infrarossi a onde lunghe?
R: UAV civili, dispositivi portatili, ispezione di apparecchiature industriali, soccorso antincendio, ispezione forestale, osservazione all'aperto, ecc.
Domanda 3. Come funziona una telecamera termica a infrarossi a onda lunga per droni?
Risposta: Le immagini vengono generate catturando la radiazione infrarossa a onda lunga (intervallo di lunghezza d'onda 8-14 micron) emessa dagli oggetti.
Tutti gli oggetti con temperature superiori allo zero assoluto (-273,15 °C) emettono radiazione infrarossa, e più è alta la temperatura dell'oggetto, più intensa è la radiazione.
Domanda 4. Sono disponibili diverse opzioni di obiettivi?
Risposta: Sì, offriamo opzioni di obiettivi da 9 mm, 13 mm, 19 mm, 25 mm, 35 mm, 50 mm e 75 mm per soddisfare le esigenze relative a diverse distanze operative.
Domanda 5. Quali schemi cromatici supporta la telecamera termica a infrarossi a onda lunga?
Risposta: Supporta bianco caldo, nero caldo, rosso ferro, anti-rosso ferro, rosso arcobaleno, rosso piuma, ecc.
Domanda 6. Queste telecamere termiche a infrarossi a onda lunga possono operare in ambienti difficili?
Risposta: Sì, funzionano in temperature estreme da -20 °C a +150 °C, +140 °C a +600 °C.
Ed è progettata per resistere a missioni di ispezione, soccorso o sorveglianza effettuate da droni all'aperto.
Domanda 7: Come gestite i prodotti difettosi?
A: 1, I nostri prodotti sono prodotti in un rigoroso sistema di controllo della qualità con un tasso difettoso dello 0,2%.
2, se durante il periodo di garanzia si verificano danni non artificiali, disfunzioni o errori, i clienti possono procedere a riparazioni, sostituzioni o rimborsi parziali/pieni.
