Perché scegliere CoaXPress per la visione ad alta velocità

Nel campo della visione artificiale, con l’aumento delle dimensioni dei dati immagine e l’innalzamento dei requisiti di trasmissione, le interfacce tradizionali spesso faticano a soddisfare le esigenze dei progetti. È per questo motivo che l’interfaccia CoaXPress (CXP) è diventata la scelta privilegiata per molti sistemi di visione ad alta velocità.

Perché viene adottata da un numero sempre maggiore di progetti di fascia alta? La risposta è semplice: sufficientemente veloce, sufficientemente stabile e in grado di trasmettere su distanze più lunghe.

Se state valutando interfacce per telecamere industriali — in particolare in scenari con esigenze estreme di larghezza di banda e stabilità, come ispezione ad alta velocità, ispezione di wafer e imaging scientifico — questo articolo vi aiuterà a comprendere chiaramente, a colpo d’occhio, il valore e i limiti di CXP.

Ⅰ. Prima di tutto la conclusione: CXP è un’interfaccia progettata per la «visione ad alte prestazioni»

Nella visione artificiale industriale, un'interfaccia non si limita mai semplicemente a "trasmettere dati": determina direttamente se il sistema può funzionare, funzionare in modo affidabile e essere facilmente espanso in un secondo momento. Gli attributi fondamentali di CXP possono essere riassunti in otto parole: trasmissione ad alta velocità, stabile e affidabile. È per questo motivo che viene ampiamente utilizzata in settori esigenti quali l’ispezione ad alta velocità, l’ispezione di wafer e l’imaging scientifico.

II.  Quanto è veloce CXP?

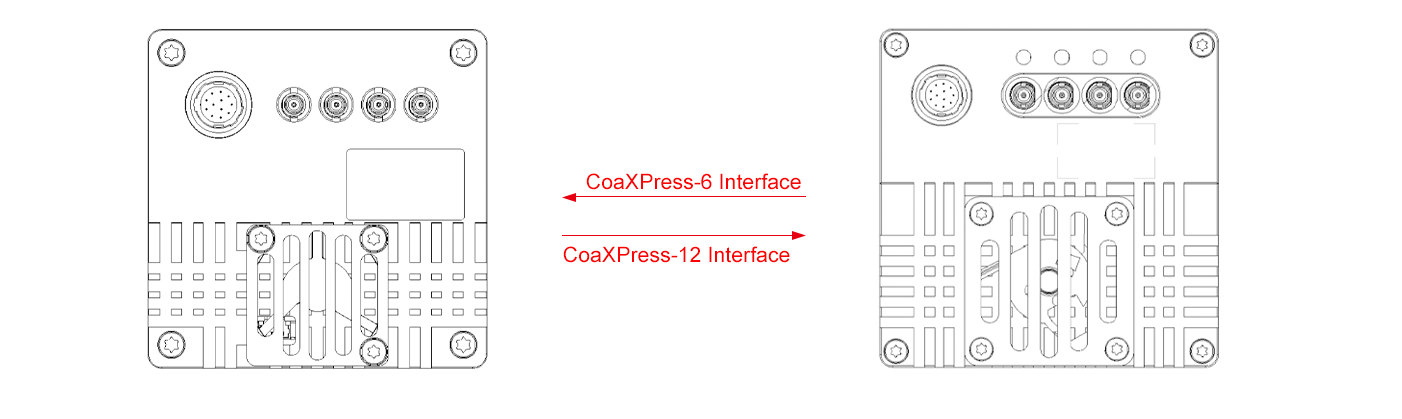

Attualmente esistono due standard comuni per CXP: CXP‑6 e CXP‑12. Le loro velocità massime di trasmissione per canale sono:

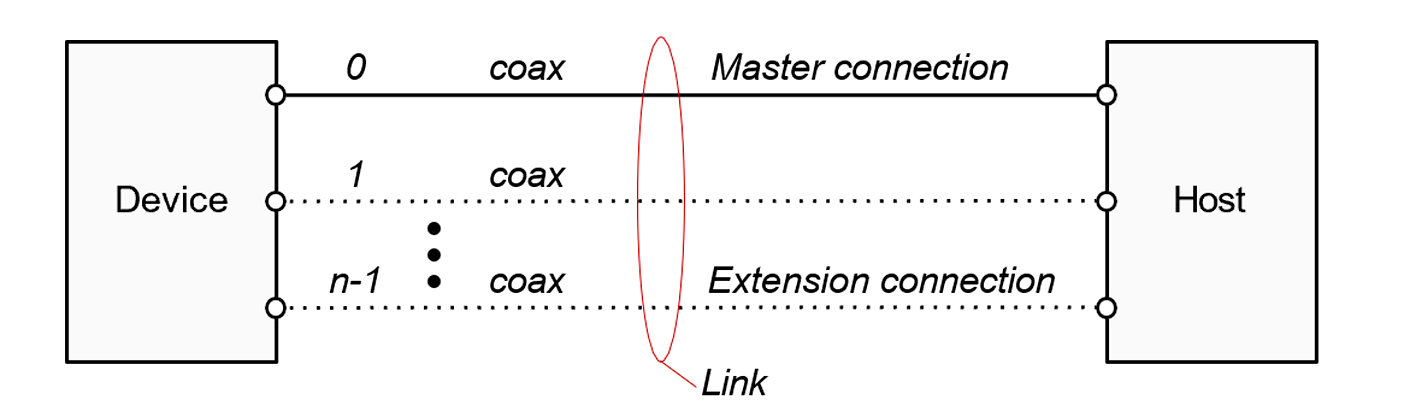

Se vengono utilizzate configurazioni multicanale, ad esempio a 2 -canali o a 4 -canali -canale, la larghezza di banda totale può essere ulteriormente aumentata. Ciò significa che, di fronte a dati immagine ad altissima -velocità e alta -risoluzione, CXP riesce comunque a mantenere un’elevata capacità di elaborazione.

Iii.  Non solo veloce – trasmette anche su lunghe distanze

Molte persone considerano esclusivamente la velocità nella scelta di un’interfaccia. Tuttavia, quando un progetto viene effettivamente implementato, la lunghezza del cavo si rivela spesso altrettanto critica. Rispetto ad alcune interfacce adatte soltanto a trasmissioni su breve distanza, CXP eccelle anche per quanto riguarda la distanza di trasmissione: le distanze tipiche vanno da 50 a 170 metri (le soluzioni dei diversi produttori possono variare), ma nel complesso la sua capacità di trasmissione è significativamente superiore rispetto alla maggior parte delle interfacce industriali più diffuse. Che cosa significa ciò? Nei progetti che prevedono attrezzature di grandi dimensioni, linee di produzione con più stazioni o lunghe distanze tra telecamere ed elaboratori host, CXP consente un’implementazione più flessibile. Non si tratta semplicemente di una soluzione «sufficiente» – è davvero più adatta agli ambienti operativi complessi. -stazione di produzione, o lunghe distanze tra telecamere ed elaboratori host, CXP consente un’implementazione più flessibile. Non si tratta semplicemente di una soluzione «sufficiente» – è davvero più adatta agli ambienti operativi complessi.

Iv.  Perché molti sistemi di visione di fascia alta scelgono CXP?

1. Protocollo maturo, elevata stabilità

CXP è uno standard internazionale progettato fin dall’inizio per la trasmissione ad alta velocità di immagini. Il suo stack di protocolli è maturo, l'affidabilità è elevata e il tasso di errore bit durante la trasmissione è basso. Ciò è fondamentale per i sistemi critici rispetto alla missione. -Spesso, ciò che un progetto teme veramente non è «un po’ più lento», ma «instabilità occasionale». L’alta velocità garantisce efficienza, ma è la stabilità a determinare se il sistema può funzionare in modo affidabile a lungo termine.

2. Ampia larghezza di banda, ideale per la trasmissione di immagini su larga scala -La trasmissione di grandi volumi di immagini

La larghezza di banda per -canale è già impressionante. Quando si elaborano immagini in formato grande, -l’acquisizione continua ad alta velocità, in tempo reale -reale -elaborazione del tempo, ecc., i vantaggi di CXP diventano ancora più evidenti. In particolare in scenari quali:

• Ispezione di oggetti -in rapido movimento

• Elaborazione di immagini ad alta -risoluzione e in grande -formato

• Sistemi di visione con requisiti estremamente elevati in tempo reale

In queste applicazioni, l'interfaccia non è un semplice attore secondario: stabilisce un limite superiore alle prestazioni. E CXP è proprio progettato per gestire tali limiti massimi.

V.  Limitazioni

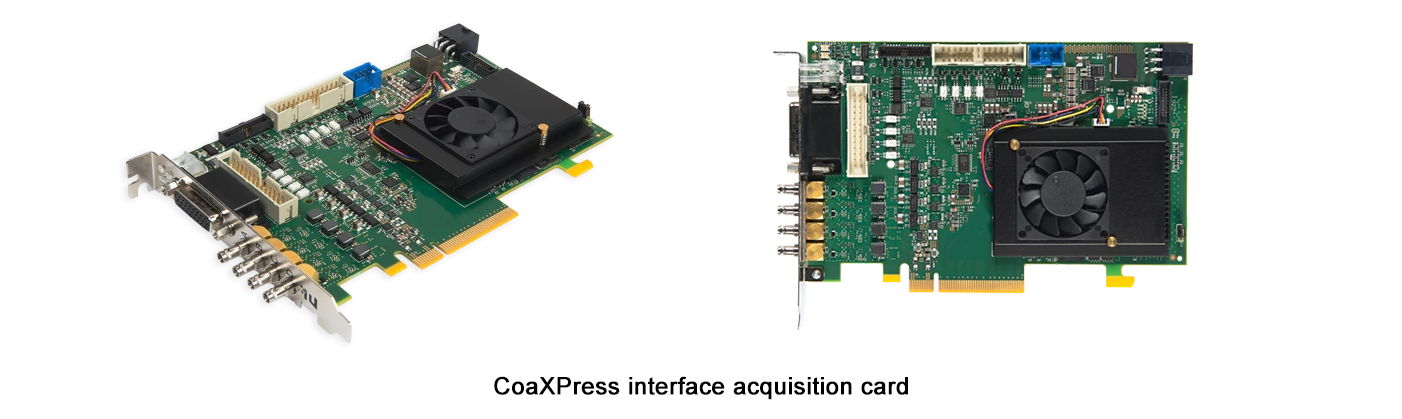

1. Richiede una scheda acquisizione dedicata

Analogamente a Camera Link, le telecamere CXP devono generalmente essere abbinata a una scheda acquisizione dedicata per ricevere le immagini. Ciò significa:

• Non plug -e -gioco

• Richiede supporto hardware aggiuntivo

• Installazione, adattamento e debug presentano determinati livelli tecnici

Per le prestazioni -sistemi orientati, questo non rappresenta un problema. Tuttavia, per progetti con budget limitati o che richiedono un rapido deployment, tale aspetto deve essere considerato in anticipo.

2. Costo complessivo del sistema più elevato

Il costo di CXP non si limita al frame grabber. Anche i relativi cavi specializzati sono generalmente più costosi rispetto a quelli delle soluzioni di interfaccia comuni. Pertanto, per l’intero sistema, l’equazione è spesso: fotocamera + cavo + frame grabber = investimento totale più elevato. Ciò determina anche che CXP è più adatto ad applicazioni con elevate esigenze prestazionali e budget relativamente adeguati. Non è una «soluzione generica a basso costo», bensì una scelta orientata alle alte prestazioni.

VI.Quali progetti sono realmente adatti a CXP?

Se il tuo progetto rientra nelle seguenti categorie, CXP merita sicuramente di essere preso in considerazione:

• Ultra -alto -acquisizione immagini ad alta velocità, ad es. ispezione PCB, alta -velocità di selezione industriale

• Alto -risoluzione e in grande -elaborazione dell'immagine in formato -volumi di dati elevati, elevate esigenze sulla larghezza di banda dell'interfaccia

• Applicazioni con layout di sistema estesi e lunghe distanze di trasmissione -distanza significativa tra telecamera e host

• Alto -sistemi di visione finale con esigenze estremamente elevate di stabilità e prestazioni in tempo reale -– dove l'affidabilità del sistema e il funzionamento continuo sono fondamentali
