반도체 및 전자 분야에서 가장 뛰어난 SWIR 카메라 응용 사례

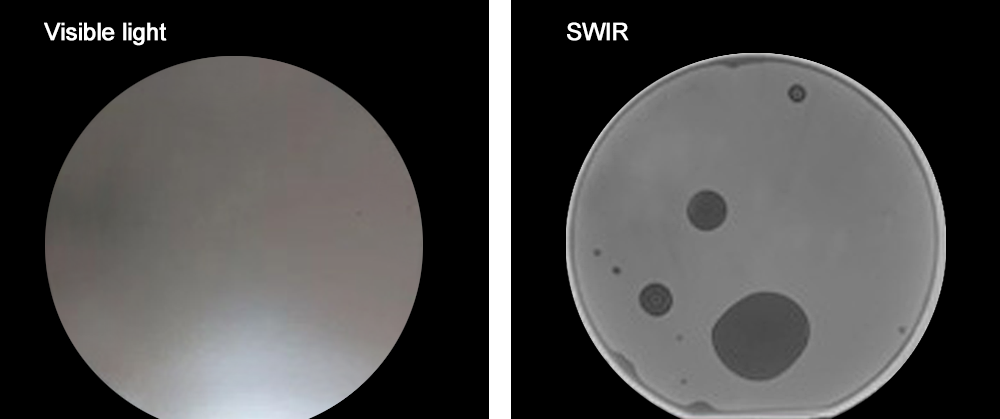

SWIR 카메라를 이용한 웨이퍼 내부 검사

왜 실리콘이 SWIR 영역에서 투명한가: 표면 아래의 비파괴 영상 촬영 가능화

실리콘 웨이퍼는 전자 밴드갭(~1.12 eV)으로 인해 1000–1700 nm 범위의 단파적외선(SWIR) 영역에서 광학적으로 투명해집니다. 이 파장대의 광자는 밴드갭을 넘어 전자를 여기시키기에 충분한 에너지를 갖지 않기 때문에, 가시광선이나 근적외선과 달리 실리콘에 의해 강하게 흡수되지 않고 깊은 내부 구조를 비파괴적으로 관찰할 수 있습니다. 이 특성 덕분에 제조팀은 웨이퍼를 물리적으로 절단하지 않고도 결정 결함, 불순물 집합체, 미세 공극 등 내부 결함을 시각화할 수 있습니다. 그 결과, 파괴 검사 방법에 비해 재료 폐기량이 약 25% 감소하면서도 후속 공정을 위한 웨이퍼의 무결성을 유지할 수 있습니다.

고대비·무손상 결함 검출을 위한 최적 파장(1000–1700 nm)

파장 선택은 직접적으로 침투 깊이, 해상도 및 대비도를 결정합니다. 짧은 SWIR 파장대(1000–1300 nm)는 높은 공간 해상도를 제공하여 10 μm 이하의 표면 근처 균열을 탐지하는 데 이상적이며, 반면 긴 파장대(1400–1700 nm)는 실리콘 본체 내부로 더 깊이 침투하여 내부 공극 및 박리 현상을 드러냅니다. 1550 nm 대역은 최적의 균형을 제공합니다: 가시광선 기반 시스템에 비해 미세 균열 및 공극에 대한 대비도가 4배 향상되며, 나노구조에 광자 유도 응력을 전혀 발생시키지 않습니다—UV 기반 검사와 달리 격자 손상 위험이 없습니다.

실제 적용 사례 검증: 1550 nm 라인 스캔 SWIR 카메라가 300 mm 웨이퍼의 내부 균열을 식별함

선도적인 제조사가 300mm 웨이퍼의 고처리량 검사를 위해 1550nm 라인스캔 SWIR 카메라 시스템을 도입하였다. 시스템은 시간당 200개의 웨이퍼를 처리하며, 급속 어닐링 과정에서 발생하는 열 응력으로 인해 형성된 지표면 하부의 3μm 크기 미세 균열을 탐지하였고, 기존의 표면만 검사하는 방법 대비 90% 향상된 탐지율을 달성하였다. 특히 이러한 결함은 광학 검사 및 레이저 산란 검사 장비로는 식별할 수 없었으나, 고급 로직 칩의 현장 반품 사유 중 37%를 차지하였으며, 이는 패키징 이전 잠재적 결함을 방지하기 위한 SWIR 기술의 핵심적 역할을 입증한다.

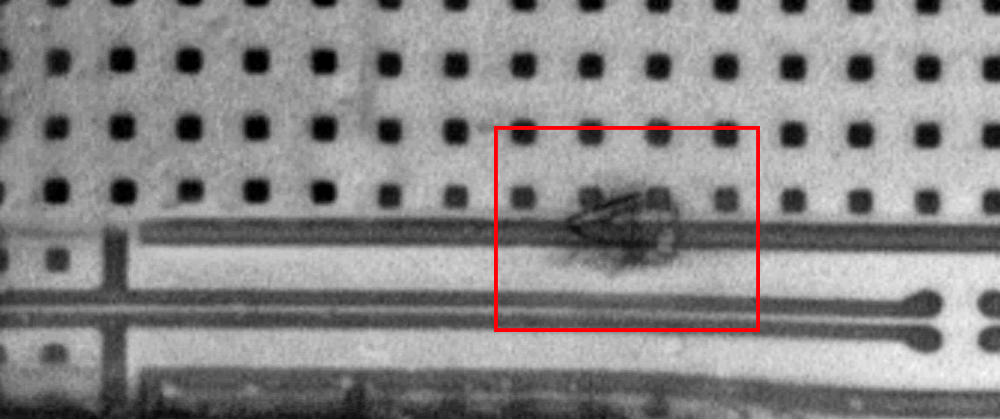

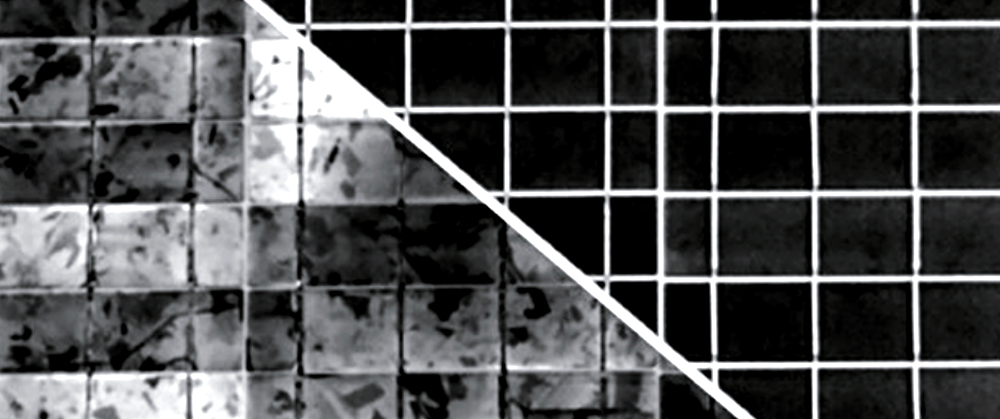

SWIR 카메라 영상 기반 미세 결함 탐지

산화막 상의 아미크론 크기 오염물질 및 패턴 편차에 대한 향상된 대비

SWIR 카메라는 이산화규소(SiO₂) 층 상의 마이크로미터 이하 크기의 오염물질 및 패턴 편차를 뛰어난 감도로 탐지합니다. 규소(Si)는 1000–1700 nm 파장 대역 전반에 걸쳐 투명하므로, SWIR 영상은 입자 잔류물, 박막 두께 변동, 리소그래피 정렬 오차 등으로 인한 고대비 반사율 이상 신호를 포착하여 최소 0.2 µm 크기의 특징까지 식별할 수 있습니다. 이러한 비파괴적 검사 능력은 프론트엔드 공정에서 결함 검증을 위한 화학 에칭을 대체하며, 웨이퍼 폐기율을 15–22% 감소시킵니다. 과에칭(over-etching) 또는 하드베이크(hard-bake) 미완료와 같은 산화막 불균일성은 국부적인 반사율 특성을 변화시켜, 생산성 저하 없이 실시간·라인내(in-line)로 결함을 식별할 수 있게 합니다.

1310 nm에서의 반사율 이상 신호를 통한 응력 및 흡수 분포 맵핑

1310 nm에서 SWIR 카메라는 정량적 반사율 분석을 통해 기계적 응력 및 흡수도 기울기를 측정합니다. 구리 인터커넥트나 유전체 계면 주변과 같은 응력이 가해진 격자 영역은 광자를 다르게 산란시켜 반사율 맵에서 12–18%의 측정 가능한 강도 감소를 유발합니다. 이러한 이상 신호는 전기적 고장이 발생하기 이전 단계의 미세 균열 및 계면 탈락을 정확히 식별해 줍니다. 마찬가지로, 저-k 유전체 내 흡수도 변화는 3 µm 크기의 공극을 드러내어 집중적인 재작업을 가능하게 합니다. 기존 열 시험법에 비해 이 방법은 패키징 관련 수율 손실을 최대 30%까지 감소시킵니다.

패키징 무결성 평가를 위한 SWIR 카메라 솔루션

에폭시 및 몰드 화합물의 투과 특성으로 인해 캡슐화 공극 검출이 가능

에폭시 수지 및 몰드 화합물은 가시광선 영역에서는 불투명하지만, 단파적외선(SWIR) 대역(900–1700 nm)에서는 부분적으로 투과성이 있어 캡슐화된 구조에 대한 비파괴 검사를 가능하게 한다. SWIR 영상 기술은 차이 흡수 대비를 활용하여 성형 패키지 내부의 10 µm 크기의 미세한 내부 공극 및 탈락 현상을 탐지할 수 있다. 이러한 결함이 탐지되지 않을 경우, 국소 열 전도율이 최대 40%까지 감소하여 열 사이클링 조건 하에서의 열화가 가속화되고, 열 폭주 위험이 증가한다. SWIR 기술은 파괴적인 단면 절단을 필요로 하지 않으므로 시료의 무결성을 보존하면서 동시에 캡슐화 품질에 대한 즉각적인 피드백을 제공한다.

플립칩 언더필 공극 맵핑을 위한 SWIR 면측정 시스템의 산업계 도입

선도적인 반도체 파운드리 기업이 플립칩 패키징 라인에 1200 nm 단파적외선(SWIR) 영역 스캔 카메라 1200대를 통합하여, 총 500만 대의 제품에서 99.2%의 공극 검출 정확도를 달성하였다. 초당 60프레임(fps)으로 실시간 반사율 맵을 촬영함으로써, 시스템은 언더필 층 내 미세 공극을 국소화된 흡수 이상 현상을 통해 식별한다. 자동화된 공극 매핑을 통해 전기적 결함률이 34% 감소하였으며, X선 검사 대비 처리량은 3배 증가하였다—이는 2023년 반도체 패키징 벤치마크 보고서에서 검증되었다. 특히 SWIR는 비이온화 방사선이므로 방사선 안전 절차가 불필요하여, 대량 생산 환경에서의 도입이 간소화된다.

SWIR 카메라를 활용한 본딩 및 상호접속 분석

SWIR 카메라는 실리콘의 1100–1700 nm 파장 대역에서 투명성을 활용하여 본드 와이어, 솔더 조인트, 구리 인터커넥트에 대한 비파괴 분석을 가능하게 합니다. 이를 통해 분해나 단면 절단 없이 불투명한 패키징 아래에 위치한 미세 균열, 공극 형성, 금속학적 불일치를 직접 시각화할 수 있습니다. 특히 1450 nm에서는 구리가 뚜렷한 흡수 특성을 나타내므로, 열적·구조적 이상을 실시간으로 쉽게 식별할 수 있습니다. 파괴적 검사 방법과 달리 SWIR은 부품의 기능을 보존하면서 계면 무결성에 대한 즉각적이고 정량화 가능한 피드백을 제공합니다. 이는 전력 소자 및 고급 패키징에서 장기 신뢰성의 핵심 예측 지표입니다. 자동 검사 라인에 통합된 SWIR 영상 기술은 실시간 결함 분류를 지원하며, 최종 조립 단계의 전기적 결함률을 크게 감소시킵니다.

적절한 SWIR 카메라 선택: 생산 효율성을 위한 라인 스캔 방식 vs 영역 스캔 방식

트레이드오프: 고처리량 전자 부품 검사에서 프레임 속도, 해상도 및 AI 통합

라인 스캔 방식과 영역 스캔 방식의 SWIR 카메라 중 선택하려면 기술적 성능을 생산 우선순위와 정렬시켜야 한다. 라인 스캔 시스템은 라인 단위로 이미지를 캡처하여 초고속 프레임 속도(20 kHz)를 지원하며, 특히 1 m/sec를 초과하는 컨베이어 기반 라인에서 고속으로 이동하는 웨이퍼에 대한 연속 검사에 이상적이다. 2024년 반도체 자동화 벤치마크에 따르면, 이러한 라인 스캔 시스템은 영역 스캔 방식 대비 30% 높은 처리량을 제공한다. 반면 영역 스캔 카메라는 전체 프레임을 동시에 획득하므로, 상세한 결함 특성 분석—예를 들어 1500 nm 조명 하에서의 마이크로 크랙 형태 분석—에 필수적인 뛰어난 공간 해상도(보통 10 μm 미만)를 제공한다. AI 통합은 또 다른 차원을 더한다: 라인 스캔 워크플로우는 실시간 라인 스티칭을 위한 전용 알고리즘을 요구하는 반면, 영역 스캔 입력은 성숙한 CNN 아키텍처를 활용하지만 더 높은 계산 부하를 유발한다. 현재 센서 및 처리 기술의 한계로 인해 속도와 해상도는 여전히 상호 제약 관계에 있으므로, 제조업체는 주요 사용 사례—처리량 또는 정밀도—중 하나에 따라 우선순위를 정해야 하며, 두 가지를 동시에 달성할 수는 없다.

고성능 SWIR 카메라로 반도체 검사를 혁신할 준비가 되셨습니까?

SWIR 카메라는 첨단 반도체 및 전자제품 제조에 필수적인 기술로, 가시광선 또는 X선 시스템으로는 재현할 수 없는 비파괴적 내부 결함 검출을 가능하게 합니다. 특화된 SWIR 카메라를 검사 워크플로우에 통합함으로써, 불량률을 낮추고, 고비용의 현장 반품을 방지하며, 산업 품질 표준 준수를 보장하고, 첨단 노드 소자의 전반적인 생산 수율을 향상시킬 수 있습니다.

산업용 등급의 SWIR 카메라용 솔루션 귀사의 반도체 웨이퍼 검사, 포장 무결성 검사 또는 상호 연결 분석 애플리케이션에 맞춤화되거나, 보완적인 렌즈, 조명 및 AI 분석 도구(히플라이(HIFLY)에서 제공)와 함께 완전히 통합된 영상 시스템을 구축하려면, 반도체 머신 비전 분야의 전문 지식을 바탕으로 한 공급업체와 협력하십시오. 히플라이는 15년간의 경험을 바탕으로 SWIR 카메라 설계, 완전한 OEM/ODM 맞춤 제조, 그리고 반도체 검사 시스템의 종단 간(end-to-end) 통합을 수행해 왔으며, ISO 9001:2015 인증, 클린룸 호환 설계, 대량 생산 라인을 위한 전담 엔지니어링 지원을 갖추고 있습니다. 오늘 바로 무의무 상담, 맞춤형 샘플 테스트, 또는 귀사의 반도체 제조 워크플로우에 최적화된 SWIR 카메라 솔루션 설계를 위해 문의해 주십시오.
