SWIR 카메라 대 LWIR 카메라: 주요 차이점

산업용 OEM, 시스템 통합업체, 제조 관련 이해관계자에게 있어 SWIR 카메라와 LWIR 카메라 중 하나를 선택하는 것은 검사 정확도, 공정 효율성, 투자 수익률(RoI)에 직접적인 영향을 미치는 핵심적인 결정이다.

기본 탐지 물리학: 반사형 SWIR 대 방출형 LWIR

핵심 차이점은 스와이어 카메라 및 lWIR 카메라 간에 있으며, 이 차이점은 광자 탐지 메커니즘에서 비롯되며, 이는 각각의 영상 촬영 능력, 환경 요구 조건, 그리고 최적의 적용 분야를 결정한다. 이러한 근본적인 차이점을 이해하는 것은 기술과 실제 응용 요구 사항 간의 비용이 많이 드는 부정합을 피하는 데 필수적이다.

광자 탐지 메커니즘: SWIR 카메라는 야간 발광(Nightglow) 및 주변광을 반사하여 감지함

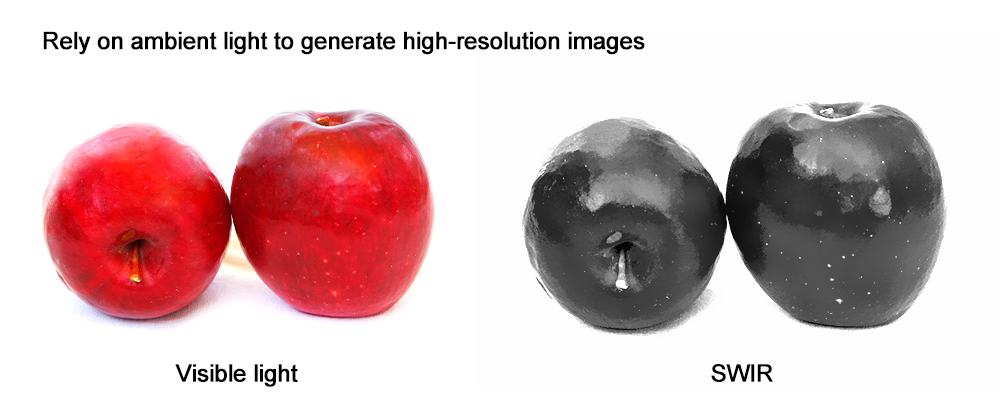

단파 적외선(SWIR) 카메라는 0.9–1.7 μm 파장 대역의 광자를 탐지하며, 열 복사가 아닌 반사된 적외선 복사만을 캡처함으로써 전적으로 작동한다. 이 카메라는 대기의 야광, 달빛 또는 정밀하게 조정된 인공 조명과 같은 주변 광원에 의존하여 고해상도 영상을 생성한다. 이러한 작동 원리는 레이저 지시기(0.8–1.5 μm)와 같이 근적외선 파장을 산란시키거나 반사하는 물질을 인간의 눈에는 보이지 않지만 선명하게 시각화할 수 있게 해준다.

주요 작동 제약 사항: SWIR 카메라는 완전한 암흑 환경에서는 작동할 수 없으며, 주변 조도가 센서의 최소 감도 임계값 이하로 떨어질 경우 성능이 급격히 저하된다. HIFLY의 산업용 SWIR 카메라는 고효율 InGaAs 센서와 선택형 능동 SWIR 조명 모듈을 통합하여 이러한 제약을 완화함으로써, 저조도 산업 환경 및 제어된 검사 셀에서도 신뢰성 있는 성능을 제공한다.

열 방사 원리: LWIR 카메라가 조명 없이도 물체의 고유 열을 탐지하는 방식

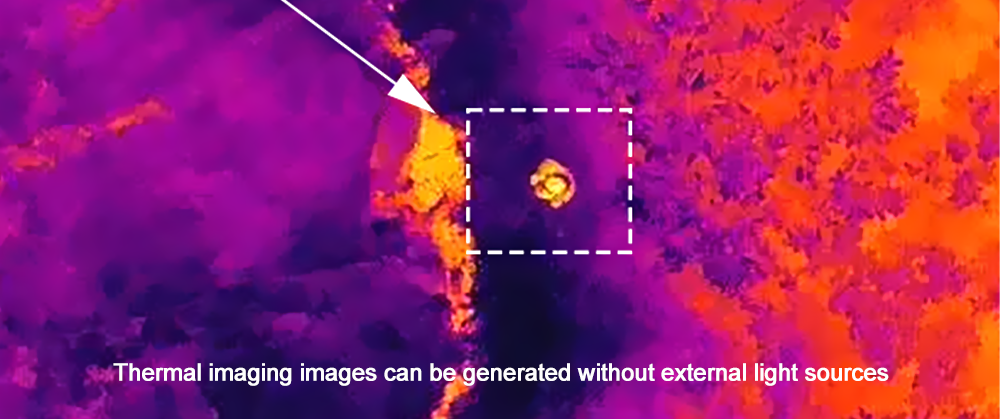

장파적외선(LWIR) 카메라는 8–14 μm 파장 대역에서 작동하며, 절대영도 이상의 모든 물체가 방출하는 고유 열복사를 감지합니다. 이는 플랑크 법칙(Planck’s Law)에 의해 설명됩니다. 마이크로볼로미터 기반 센서는 미세한 온도 차이(최소 0.05°C)를 전기 신호로 변환하여 외부 조명 없이도 열 영상을 생성합니다. 따라서 LWIR 카메라는 가시광선 카메라 및 단파적외선(SWIR) 카메라가 제대로 작동하지 않거나 완전히 실패하는 완전한 암흑, 밀집된 연기, 또는 얇은 안개와 같은 환경에서도 독보적으로 효과적입니다.

그러나 LWIR 기술은 본질적인 한계를 지니고 있습니다: 실온의 실리콘, 일반 소다회유리, 얇은 폴리머 필름과 같이 LWIR 대역에서 낮은 방사율 또는 높은 투과율을 갖는 재료는 무특징적이거나 투명하게 나타나 이들 기판에 대한 탐지 정확도를 제한합니다. HIFLY의 LWIR 카메라 라인업은 정확한 비접촉 온도 측정을 위해 보정된 마이크로볼로미터 센서와 혹독한 산업 환경에서의 사용을 위해 IP67 등급의 내구성 강화 하우징을 특징으로 합니다.

응용 분야 맞춤화: 산업 수요에 부합하는 SWIR 카메라 성능

LWIR 카메라는 온도 측정 및 암흑 환경에서의 탐지에 뛰어나지만, SWIR 카메라는 가시광선 또는 기존 열화상 기술이 한계를 보이는 분야—특히 재료별 대비도, 표면 하부 가시성, 고해상도 환경 내 구동 신뢰성이 요구되는 응용 분야—에서 특화된 이점을 제공합니다. SWIR의 독보적인 광학적 특성을 핵심 산업 프로세스와 정밀하게 연계함으로써, 기존 생산 라인을 재설계하지 않고도 수율, 안전성, 공정 제어 측면에서 측정 가능한 개선 효과를 실현할 수 있습니다.

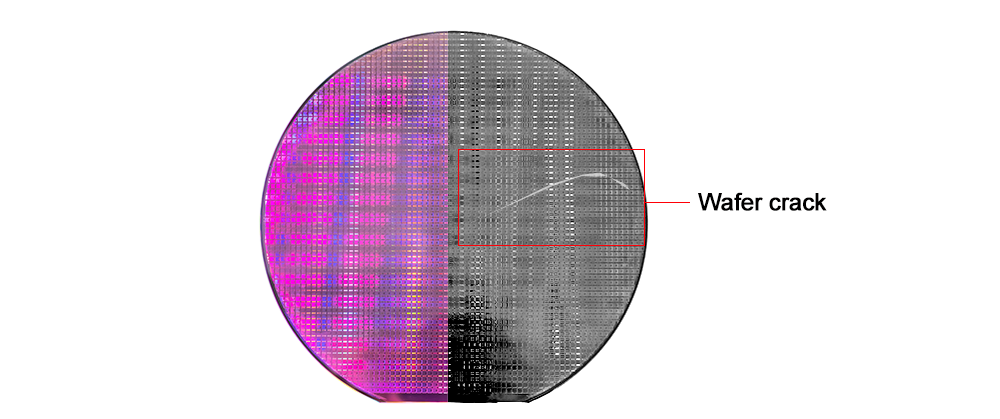

반도체 제조 공정에서 SWIR 카메라는 실리콘의 1.1–1.7 μm 대역 투과성을 활용하여 웨이퍼 생산 과정 중 미세 균열, 도판 농도 변화, 내부 공극, 입자 오염 등 표면 하부 결함을 비파괴적으로 검사한다. HIFLY의 고해상도 SWIR 카메라는 팹(Fab)이 최종 패키징 이전에 이러한 핵심 결함을 탐지할 수 있도록 지원함으로써, 가시광선 검사 시스템 대비 폐기율을 15–20% 감소시킨다. 반면 LWIR 카메라는 표면 하부 결함과 벌크 실리콘 사이의 열적 대비가 부족하여 이 응용 분야에서 성능을 발휘하지 못하므로, 정밀 반도체 품질 관리에는 부적합하다.

광전지 제조 분야에서 SWIR 카메라의 재료 조성에 대한 민감도는 태양전지 내 미세 균열 및 이층박리 결함을 검출하는 데 필수적입니다. 이러한 결함은 온도 차이가 미미하여 LWIR로는 종종 식별할 수 없습니다. HIFLY의 SWIR 검사 시스템은 실시간 분석 기능을 통합하여 불량 전지를 생산 라인 상에서 자동으로 분류하고 격리함으로써 태양광 패널의 효율성과 장기 신뢰성을 향상시킵니다.

식품 및 제약 생산 분야에서 SWIR은 투명한 포장재를 통해 비접촉식, 라인 상(inline) 수분 분석 및 이물질 검출을 가능하게 합니다. 이는 제품의 무균 상태를 유지하면서 품질 일관성을 확보합니다. 대부분의 포장재를 투과하지 못하는 LWIR과 달리, SWIR 카메라는 개봉하거나 제품을 손상시키지 않고도 밀봉된 블리스터 팩, 파우치, 병 내부의 충진 수준을 확인하고 플라스틱 조각을 검출하며 수분 함량을 측정할 수 있습니다.

자동차 제조사는 SWIR 카메라의 높은 공간 해상도를 활용하여 용접 품질 검사를 수행하고 정밀한 코팅 두께 측정을 실시하며, 보안 및 인프라 운영자는 이 카메라가 안개, 먼지, 연무를 투과할 수 있는 능력을 바탕으로 항만 감시 및 경계 보호를 신뢰성 있게 수행합니다. 이러한 모든 응용 사례에서 LWIR 카메라는 온도 모니터링을 위한 보완적 역할을 수행하지만, SWIR 카메라가 갖춘 재료 특이적 및 표면 하부 영상 촬영 기능은 재현할 수 없습니다.

귀사의 산업용 응용 분야에 적합한 적외선 카메라를 선택하실 준비가 되셨습니까?

SWIR 카메라와 LWIR 카메라 중 어떤 것을 선택할지는 귀사의 응용 분야에 특화된 영상 촬영 요구사항, 환경 조건, 품질 관리 목표에 전적으로 달려 있습니다. LWIR은 비접촉식 온도 측정 및 암환경에서의 탐지에 뛰어난 반면, SWIR 카메라는 정밀 산업 검사용으로 탁월한 표면 하부 영상 촬영, 재료별 대비 효과, 고해상도 성능을 제공합니다. 어떤 단일 적외선 기술도 모든 사용 사례에 대해 최적의 결과를 보장하지 않으며, 경험이 풍부한 공급업체와 협력하면 귀사의 작업 흐름에 가장 적합한 솔루션을 선정할 수 있습니다.
