산업용 3D 카메라: 주요 기능 및 혜택

산업용 3D 카메라 소개

자동화, 로봇 공학, 품질 관리가 빠르게 발전하는 환경에서 산업용 3D 카메라는 혁신적인 기술로 등장했습니다. 기존의 2D 카메라가 평면 이미지를 캡처하는 반면, 3D 카메라는 깊이 정보를 기록하여 기계가 인간의 눈처럼 세상을 인식할 수 있도록 해줍니다. 이와 같은 추가적인 차원은 정확한 측정, 객체 인식 및 공간 분석이 필요한 응용 분야에서 매우 중요합니다. 제조업에서부터 물류에 이르기까지 산업용 3D 카메라는 기업들이 보다 높은 정밀도, 빠른 처리 속도 및 더 큰 유연성을 달성할 수 있도록 도와주고 있습니다.

산업용 3D 카메라 작동 원리

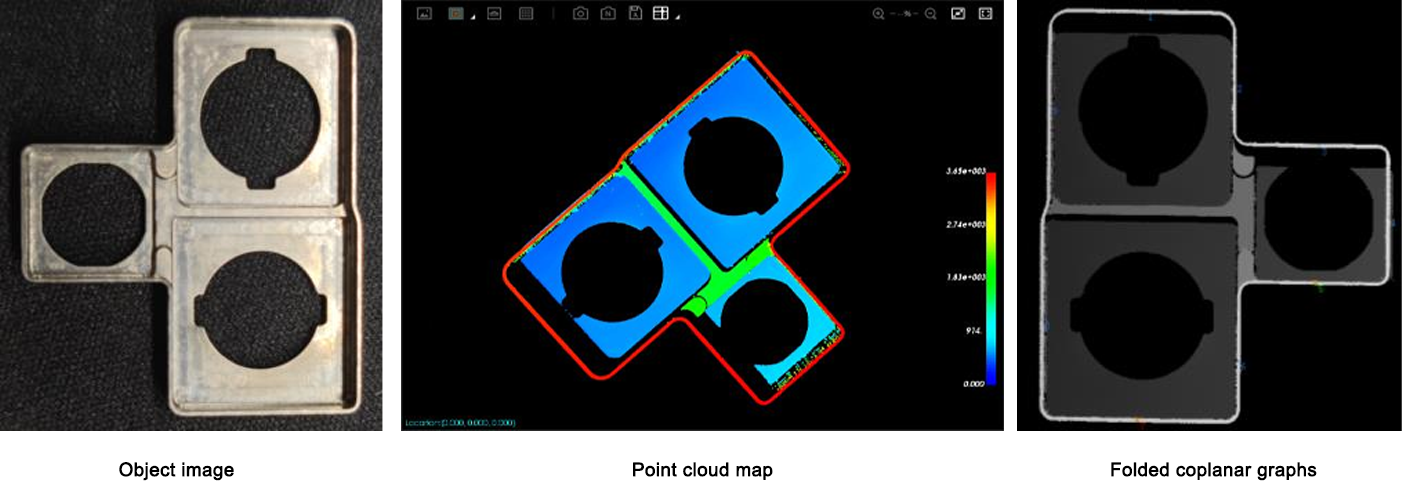

산업용 3D 카메라는 구조광, 비행시간(ToF), 레이저 삼각측량 또는 스테레오 시각과 같은 다양한 기술을 사용하여 깊이 데이터를 캡처합니다. 카메라는 빛의 패턴을 투사하거나 감지한 후 장면 내 각 지점까지의 거리를 계산합니다. 이 데이터는 점 구름(point cloud)을 형성하며, 이는 대상 물체 또는 환경의 디지털 3D 지도입니다. 고급 소프트웨어는 이후 점 구름을 처리하여 형태를 식별하고, 치수를 측정하며, 결함을 탐지하거나 로봇 팔을 안내할 수 있습니다.

산업용 3D 카메라의 주요 기능

높은 깊이 정확도

산업용 3D 카메라의 결정적 기능 중 하나는 서브밀리미터(sub-millimeter) 수준의 정확도로 깊이를 측정할 수 있는 능력입니다. 이 기능은 가장 미세한 오차도 결함을 의미할 수 있는 품질 검사에서 특히 중요합니다.

넓은 시야

모델에 따라 이러한 카메라는 단일 프레임으로 넓은 범위를 촬영할 수 있어 여러 대의 장비가 필요하지 않게 해줍니다. 이 기능은 대형 소포나 팔레트를 신속하게 스캔해야 하는 물류 분야에서 특히 유용합니다.

견고한 건축 품질

공장 환경은 먼지, 진동, 온도 변화 등으로 인해 열악할 수 있습니다. 고품질 3D 카메라는 견고한 외형 설계와 IP 규격의 방수 방진 기능을 갖추고 있으며, 이러한 혹독한 조건에서도 성능 저하 없이 작동할 수 있도록 설계되었습니다.

고속 촬영

물체가 빠르게 이동하는 생산 라인에서는 카메라가 이미지를 신속하게 처리해야 합니다. 산업용 3D 카메라는 일반적으로 높은 프레임 속도를 지원하여 작업 속도를 저하시키지 않으면서 실시간 검사 및 판단이 가능합니다.

설치 유연성 및 통합 기능

대부분의 산업용 3D 카메라는 기존 시스템에 쉽게 통합될 수 있도록 설계되었습니다. 다양한 설치 옵션을 제공하며, GigE Vision 또는 USB3 Vision와 같은 다양한 산업용 프로토콜과 호환됩니다.

산업용 3D 카메라 사용의 이점

강화된 품질 관리

정밀한 3D 데이터를 캡처함으로써 제조업체는 2D 시스템이 놓칠 수 있는 결함(예: 미세한 휨, 표면 결함 또는 조립 불완전)을 감지할 수 있습니다. 이를 통해 고객에게 전달되는 불량 제품이 줄어듭니다.

자동화 효율성 증대

로봇 분야에서 3D 카메라는 정확한 물체 위치 및 방향 인식을 가능하게 하여 로봇이 최소한의 오류로 부품을 집어 들고 배치할 수 있도록 합니다. 이는 수동 개입을 줄이고 처리량을 증가시킵니다.

폐기물과 비용 절감

정확한 검사는 허위 불합격 및 재작업을 줄여 장기적으로 상당한 비용 절감 효과를 가져옵니다. 초기 단계에서 결함을 포착함으로써 원자재 낭비도 줄일 수 있습니다.

다양한 응용 분야에서의 다재다능성

전자, 자동차, 식품 가공, 물류 분야를 막론하고 산업용 3D 카메라는 바이닝 피킹(Bin Picking), 치수 측정, 표면 프로파일링 등 다양한 작업에 활용할 수 있습니다.

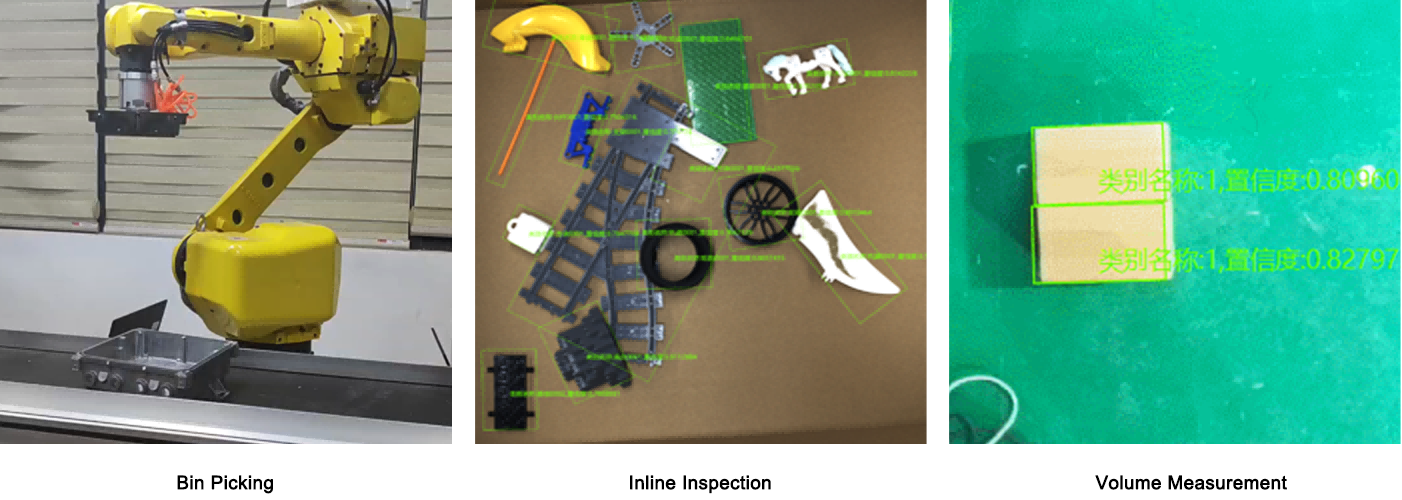

일반적 응용

• 바이닝 피킹(Bin Picking): 3D 카메라가 장착된 로봇은 무작위 방향으로 배치된 컨테이너(바이너)에서 물체를 식별하고 집어 들 수 있으며, 이는 기존의 시각 시스템으로는 불가능한 작업입니다.
• 인라인 검사: 연속적인 품질 검사를 통해 생산 흐름을 방해하지 않으면서 각 제품이 사양을 충족하는지 확인합니다.

• 부피 측정: 물류 분야에서 3D 카메라는 패키지 치수를 자동으로 측정하여 분류 및 배송 최적화에 활용할 수 있습니다.
• 표면 결함 탐지: 제조된 제품의 찌그러짐, 돌출부, 또는 긁힘 자국을 실시간으로 탐지합니다.

올바른 산업용 3D 카메라 선택하기

산업용으로 3D 카메라를 선택할 때는 다음 사항을 고려해야 합니다:

• 해상도 및 정확도: 해상도가 높을수록 세부적인 정보를 캡처할 수 있지만, 더 많은 처리 성능이 필요할 수 있습니다.
• 작업 거리: 카메라와 객체 사이의 최적 거리는 귀하의 애플리케이션 요구 사항과 일치해야 합니다.
• 조명 조건: 일부 카메라는 광량이 낮거나 반사광이 강한 환경에 더 적합합니다.
• 통합 기능: 카메라가 기존 소프트웨어, 컨트롤러 및 업무 프로세스와 호환되는지 확인하십시오.

사례 연구: 어셈블리 라인 정확도 향상시키기

정밀 전자 제조업체가 부품 배치 검증을 위해 산업용 3D 카메라 시스템을 도입했습니다. 시스템 도입 전에는 부품의 일치하지 않는 배치로 인해 재작업 비용이 발생했으나, 고속 심도 분석이 가능한 3D 카메라를 도입한 후 결함률이 40% 감소했고 생산량은 20% 증가했습니다. 이러한 개선을 통해 시스템 투자 비용을 1년 이내에 상환할 수 있었으며, 이는 3D 이미징 기술이 실질적으로 ROI(투자 대비 수익)를 향상시킨 사례로 볼 수 있습니다.

산업용 3D 카메라의 미래 트렌드

AI 및 머신러닝 기술이 지속적으로 발전함에 따라, 이들 기술과 3D 비전 시스템의 통합은 보다 높은 가능성을 열어줄 것입니다. 향후 보다 스마트한 결함 탐지, 빠른 처리 속도, 다양한 제품이나 환경 조건에 따라 스스로 최적화되는 카메라 기술이 기대됩니다. 또한, 소형화 및 가격 하락으로 인해 이러한 기술들이 중소기업들에게도 보다 쉽게 접근 가능해질 것입니다.

결론

산업용 3D 카메라는 단순히 이미지를 캡처하는 도구 이상입니다. 이는 보다 스마트하고 빠르며 정확한 산업 프로세스로 가는 관문입니다. 산업용 3D 카메라는 뛰어난 거리 감지 능력, 높은 정밀도, 유연한 적응성을 제공함으로써 품질 관리, 자동화, 물류 분야에서 혁신을 일으키고 있습니다. 기술이 발전함에 따라 산업용 3D 카메라는 효율성과 혁신을 추구하는 데 핵심적인 역할을 하게 될 것이며, 빠르게 변화하는 산업 환경에서 경쟁력을 유지하려는 기업들에게 필수적인 장비가 될 것입니다.
