MV-040GC313-GV 기가비트 이더넷(GigE) 산업용 카메라 1/2.5" 300FPS
|
HIFLY 시리즈 기가비트 이더넷(GigE) 영역 스캔 카메라는 컬러 및 흑백, 글로벌 및 롤링 셔터를 포함합니다. 기가비트 이더넷 인터페이스로 100미터 장거리 안정적인 전송. ● 대용량 프레임 버퍼 내장, 패킷 재전송 기술로 신뢰성 있고 실시간 전송 보장. ● 내장형 ISP 지원, 감마, 대비, LUT 지원으로 호스트 CPU 사용률 감소 및 실시간 성능 향상. ● 여러 대의 카메라 동시 작동 지원, 개수 제한 없음, 임의의 네트워크 구성. ● 새로운 외관 구조, 높은 설치 정확도. |
| 모델 | 목표 크기 | 해상도 | 픽셀 크기 | 셔터 | 프레임 속도 | 데이터 인터페이스 | 렌즈 마운트 | 컬러/모노 | 비고 |
| MV-040GC313-GV | 1/2.5인치 | 720*540 | 8.0um | 글로벌 | 300FPS | GigE | C | 색상 | |
| MV-040GM313-GV | 1/2.5인치 | 720*540 | 8.0um | 글로벌 | 313FPS | GigE | C | 모노 | |
| MV-130GC/M93-GV | 1/2.7" | 1280*1040 | 4.0um | 글로벌 | 93FPS | GigE | C | 컬러/모노 | |
| MV-136GM93-GV | 1/2.7" | 1280*1040 | 4.0um | 글로벌 | 93FPS | GigE | C | 모노 | |
| MV-160GC/M75-GV | 1/2.2" | 1480*1092 | 4.0um | 글로벌 | 75FPS | GigE | C | 컬러/모노 | |
| MV-231GC/M49-GV | 1/1.7" | 2048*1200 | 4.0um | 글로벌 | 49FPS | GigE | C | 컬러/모노 | |
| MV-518GC/M24-GV | 2/3" | 2448*2048 | 3.4um | 글로벌 | 24FPS | GigE | C | 컬러/모노 | |
| MV-600GC/M19-RV | 1/2.4" | 3200*1944 | 2.0um | 롤링 | 19.5FPS | GigE | C | 컬러/모노 | |
| MV-836GC14-RV | 1/1.8" | 3840*2160 | 2.0um | 롤링 | 14.4FPS | GigE | C | 색상 | |
| MV-1201GM10-RV | 1/1.7" | 4000*3000 | 1.85um | 롤링 | 10fps | GigE | C | 모노 | |
| MV-1209GC/M9-GV-NP | 1.1" | 4096*3072 | 3.4um | 글로벌 | 9.4FPS | GigE | C | 컬러/모노 | POE 미지원 |
| MV-1209GC/M9-GV | 1.1" | 4096*3072 | 3.4um | 글로벌 | 9.4FPS | GigE | C | 컬러/모노 | |
| MV-2001GC5-RV-NP | 1" | 5480*3648 | 2.4um | 롤링 | 5.8FPS | GigE | C | 색상 | POE 미지원 |
| MV-1207GC/M9-GS | 1" | 4096*3072 | 3.2um | 글로벌 | 9.7FPS | GigE | C | 컬러/모노 | |
| MV-032GM350-GS-NP | 1/5" | 640*480 | 4.0um | 글로벌 | 350FP | GigE | C | 모노 | POE 미지원 |
| MV-130GM92-GS-NP | 1/2.7" | 1280*1024 | 4.0um | 글로벌 | 92FPS | GigE | C | 모노 | POE 미지원 |
| MV-130GC/M92-GS | 1/2.7" | 1280*1024 | 4.0um | 글로벌 | 92FPS | GigE | C | 컬러/모노 | |
| MV-130GC46Y-GS | 1/2.7" | 1272*1016 | 4.0um | 글로벌 | 46.5FPS | GigE | C | 색상 | 현미경 |
| MV-203GM30P-RS | 1/2.8" | 1920*1080 | 2.9um | 롤링 | 30fps | GigE | C | 모노 | |
| MV-230GC23Y-GS | 1/1.2" | 1920*1200 | 5.86um | 글로벌 | 23.4FPS | GigE | C | 색상 | 현미경 |
| MV-230GC/M40-GS | 1/1.2" | 1920*1200 | 5.86um | 글로벌 | 40FPS | GigE | C | 컬러/모노 | |
| MV-300GM7IR-RS | 1" | 2736*1842 | 4.88um | 롤링 | 7FPS | GigE | C | 모노 | 비 |
| MV-520GM7IR-RS | 4/3" | 2640*1978 | 6.9um | 롤링 | 7FPS | GigE | C | 모노 | 비 |
| MV-502GC/M23-RS | 1/2.5인치 | 2592*1944 | 2.2um | 롤링 | 23.8FPS | GigE | C | 컬러/모노 | |
| MV-630GC/M19-RS | 1/1.8" | 3072*2048 | 2.4um | 롤링 | 19FPS | GigE | C | 컬러/모노 | |
| MV-1201GC/M10-RS | 1/1.7" | 4000*3000 | 1.85um | 롤링 | 10fps | GigE | C | 컬러/모노 | |
| MV-2000GC/M6-RS | 1" | 5480*3648 | 2.4um | 롤링 | 6FPS | GigE | C | 컬러/모노 | |
| 더 많은 모델을 알아보기 위해 저희에게 연락해주세요! | |||||||||
| 모델 | MV-040GC313-GV |
| 센서 타입 | CMOS, 글로벌 셔터 |
| 해상도 | 720×540 |
| 광학 크기 | 1/2.5" 대각선 7.2mm |
| 픽셀 크기 | 8um×8um |
| 모노/색 | 색상 |
| 최대 프레임 레이트 | 300FPS@720×540 Bayer8 |
| 이득 | 1x～15.5x；단계 0.2x |
| 동적 범위 | 68.5 dB |
| 노출 시간 | 1μs~10초，단계 1μs |
| 노출 모드 | 자동 노출/수동 노출/싱글 노출 지원 |
| 출력 이미지 형식 | Bayer8 /Bayer12 /Mono8 /Mono12 |
| 트리거 모드 | 하드웨어 트리거, 소프트웨어 트리거 |
| 이미지 캐시 | 1Gbit |
| 데이터 인터페이스 | 기가비트 이더넷 포트, 고정 나사 홀이 있는 RJ45 커넥터 |
| I/O 인터페이스 | 광커플러 입력 1개, 광커플러 출력 1개, 양방향 IO 1개 (광커플러 절연 없음) |
| 전원 공급 장치 | POE 전원 공급 또는 DC 12-24V (±10%) 전원 공급 |
| 평균 전력 소비 | 2.2W@24VDC |
| 렌즈 인터페이스 | C 포트, 광학 백 포커스 17.5mm |
| 입출력 및 전원 인터페이스 | 6극 산업용 원형 커넥터 |
| 필터 | 380nm-650nm 대역 통과 필터 |
| 치수 | 29mm x 29mm x 31.5mm (렌즈 커넥터 제외) |
| 무게 | 약 51.6g |
| IP 보호 등급 | IP40 (렌즈 및 케이블이 올바르게 설치되었을 경우) |
| 온도 | 작동 온도:－10℃~50℃, 보관 온도:-20℃ ~ 70℃ |
| 습도 | 5% ~ 90%RH (결로 없음) |
| 소프트웨어 | SDK 개발 키트 및 관련 데모/보정 소프트웨어 기반 Cam3 |
| 운영 체제 | Windows7/10 32/64비트; PC Linux 32/64비트 |
| 프로토콜/표준 | WIGigE Vision V1.2, GenICam |
| 호환 소프트웨어 | NI MAX, Halcon, VisionPro, MV 뷰어, MVS |
| 인증 | CE, RoHS |

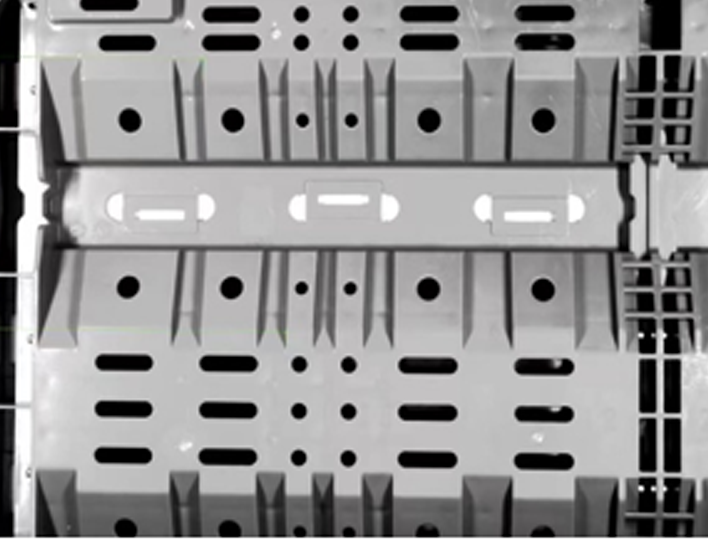

팔렛 크기의 측정
대형 팔레트의 크기 측정의 경우, 측정 범위 커버리지, 왜곡 보정, 반사 억제 등의 문제에 주목해야 한다. 멀티카메라 네트워킹 및 대형 화각 이미지 스티칭 알고리즘을 사용하여 효율적이고 신뢰성 있는 자동 측정을 실현한다.

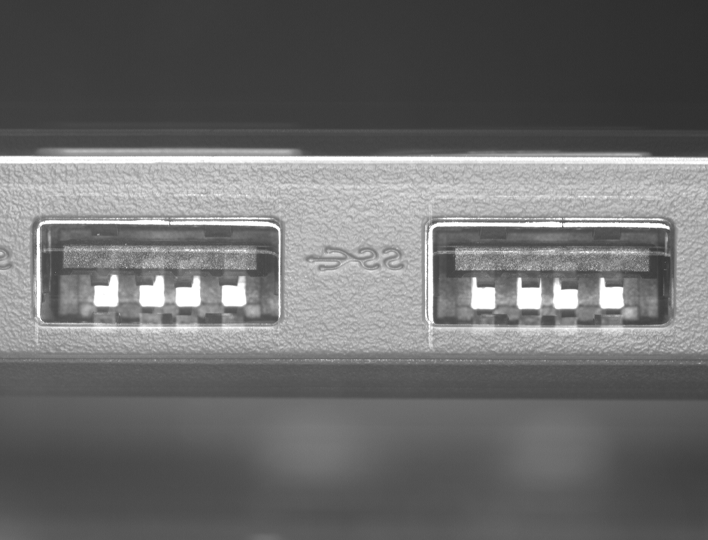

컴퓨터 포트 식별 및 위치
컴퓨터에는 다양한 포트와 다른 공정이 존재한다. 로봇에게 배선 신호를 주기 위해 포트를 식별하고 위치를 파악해야 한다.

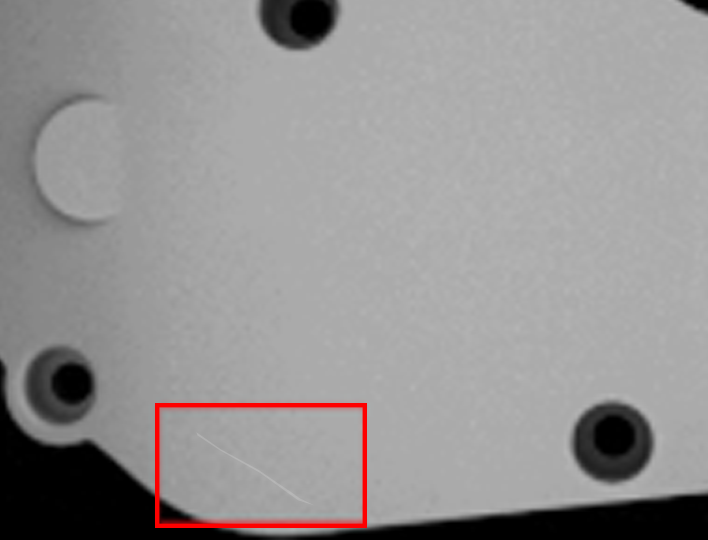

플라스틱 부품 외관 결함 검출
플라스틱 외관의 결함 위치는 고정되어 있지 않으며, 크기와 형태도 다양하다. 전통적인 결함 검출 알고리즘은 짧은 시간 내 모든 결함을 높은 정확도로 검출할 수 없다. 그러나 딥러닝 기반 이미지 비교 방법이 이러한 알고리즘의 어려움을 해결한다.

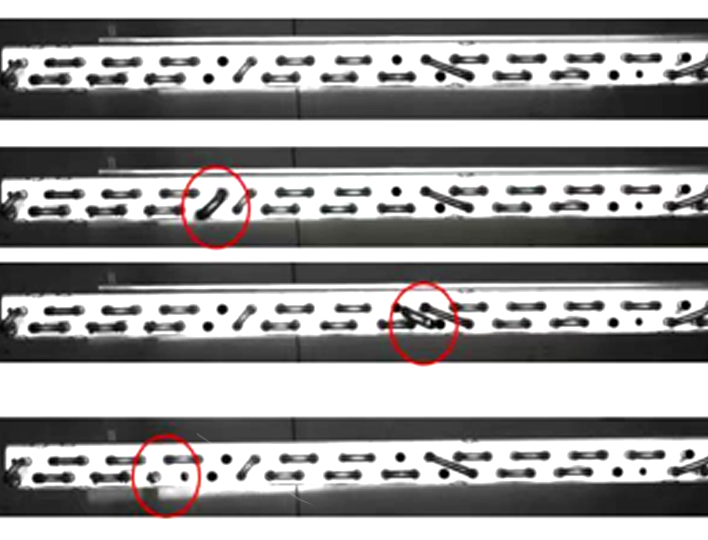

가전제품 코퍼 파이프 검출
제품 투입 위치가 달라 이미지 비교 시 오류가 발생하기 쉬움. 어파인 변환을 사용하여 이미지 자르기 시 아티팩트를 식별함. 식별된 작업물의 이미지 위치는 고정되며, 이미지 연산을 통해 코퍼 파이프 검출을 수행함.
Q1. Area Scan 카메라 샘플 주문 가능할까요? ?
대답: 네, 샘플 주문과 기타 주문이 가능합니다.
Q2. 리드타임은 얼마입니까?
답변: 샘플/소량(<50개) 주문의 경우 3-5일, 대량 구매(>50개)의 경우 1-2주가 소요됩니다.
Q3. Area Scan 카메라의 MOQ는 얼마입니까? ?
A: 최소 주문 수량은 1개입니다.
Q4. 배송 기간은 얼마이고 도착까지 얼마나 걸리나요?
A: 우리는 보통 DHL, UPS, FedEx 또는 TNT로 배송합니다. 보통 항공으로 5-7일이 걸립니다. 해상 운송도 허용됩니다.
Q5. Area Scan 카메라 주문 방법 ?
A: 1. 카메라 해상도, 센서 크기, 인터페이스를 확인하세요.
2. 카메라 렌즈 해상도, 센서 크기, 초점 거리, 로고, 인터페이스를 확인하세요.
3. 주문 및 견적 확인;
4. 주문금을 지불하고 생산을 준비합니다.
5. 제품을 확인하고 배송을 준비하세요.
Q6. 개인 상표를 지지하시나요?
A: 네, 그렇습니다.
Q7: 제품 보증 기간은 얼마인가요?
답변: 저희 제품에는 2~5년 보증이 제공됩니다.
Q8: 제품에 결함이 있을 경우 어떻게 처리하시나요?
답변: 1. 당사 제품은 엄격한 품질 관리 시스템으로 생산되며 불량률은 0.2%입니다.
2. 보증 기간 동안 인공적이지 않은 손상, 기능 장애 또는 오류가 발생할 경우 고객은 수리, 교체 또는 부분/전액 환불을 받을 수 있습니다.
