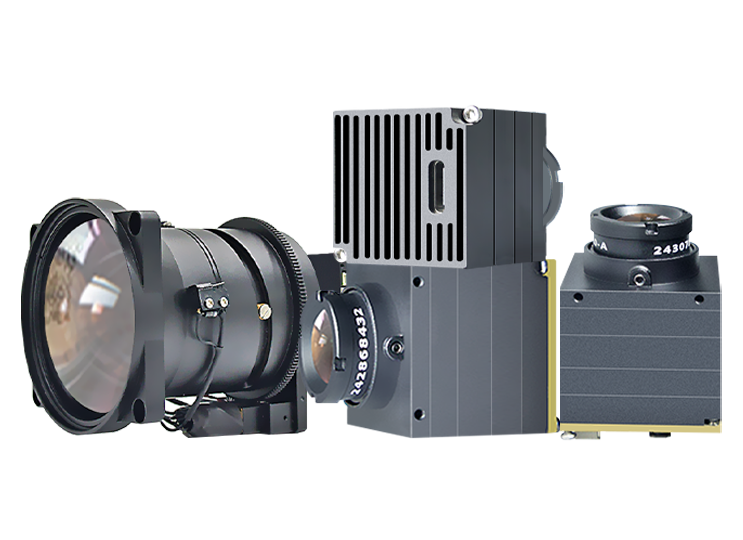

HF-MLM640100 RJ45 640x512 LWIR термалдык камера модулу 100 мм

HIFLY узун толкундуу инфрақызыл термографиялык камера модулу 640x512 чечкичтик инфрақызыл детекторго ээ, жогорку өнүмдүү электрлүү фокустоо 100 мм объектив менен жабдылган жана белгилүү сценарийлер үчүн ыңгайлаштырылган сүрөт иштетүү алгоритмин камтыйт.

● Бийик сезгичтүүлүк, ачык жана туруктуу бейне сапаты.

● Бийик кадрлардын жыштыгы, тез кыймылдоочу максаттын сымдыз детекциясы.

●Жогорку деңгээлде интеграцияланган, кошумча өнүктүрүү ыңгайлуу.

● Инфрақызыл тармак камерасы модулу + Электрлүү фокустоо объектифи.

● Алыскеп жана кийинки башкаруу көрсөтүлөт.

Модель	Реоолюшон	Пиксельдин пичи	Линза	Детектор түрү	Видео чыгару интерфейси
HF-LM64046	640×512	12φm	4.6mm	Суусуз инфракызыл модулү	Опциялык интерфейс: CVBS/USB(UVC)/ BT656/Bt.1120 [Такмалау ыкчамдоо]
HF-LM64066	640×512	12φm	6.6mm	Суусуз инфракызыл модулү
HF-LM64091	640×512	12φm	9.1mm	Суусуз инфракызыл модулү
HF-LM64013	640×512	12φm	13мм	Суусуз инфракызыл модулү
HF-LM64015	640×512	12φm	15 мм	Суусуз инфракызыл модулү
HF-LM64019	640×512	12φm	19mm	Суусуз инфракызыл модулү
HF-LM64025	640×512	12φm	25 мм	Суусуз инфракызыл модулү
HF-LM64035	640×512	12φm	35 мм	Суусуз инфракызыл модулү
HF-LM64050	640×512	12φm	50мм	Суусуз инфракызыл модулү
HF-LM38491	384×288	12φm	9.1mm	Суусуз инфракызыл модулү
HF-MLM640100	640×512	12φm	100 мм Моторлоштурулган фокустоо линзасы	Суусуз инфракызыл модулү
Көбүрөөк маалымат алуу үчүн биз менен байланышыңыз!

Техникалык мүнөздөмө

Модель	HF-LM64091-CVBS
Чечимдүүлүк ниспети	640x512
Жооп берүү диапазону	8~14μm(LWIR)
Детектор түрү	Ванадий оксиди
Пиксел аралыгы	12μm
NETD	≤50 мК
Көз айнеги	100 мм
Кадрдун темпову	Негизги агым: 1fps~25fps Суб агым: 1fps~25fps
Жарык чыгышы, контрасттуулук	Автоматтык/Кол менен
Полярлык	Ак чачкан, кара чачкан
Түстөр палитрасы	Ак жылуулук, кара жылуулук, темир кызыл, тескерисинче темир кызыл, кемпирчачыр, лава, түктүү кызыл, жаздык түктүү кызыл, бозо сары, темир чачын, көк кара, көк кызыл, көптүк түстүү, RGB тескерисинче түс
Чоңойтуу	X1、X2、X4
Сүрөт иштетүү	Бир түздүк эмес коррекция, цифровик фильтрлеу менен чыңалышты азайтуу, цифровик деталдарды жакшыртуу
Сүрөттү чагылдыруу	Сол жана оң/жогору жана төмөн
Чыгару буюрууну	640x512
Кубаттык коргоо	Ашыкча токтан коргоо, ашыкча кернеудөн коргоо, карама-каршы киргизүү коргоосу жогорку кернеудү басуу
Күч берүү	DC12V
Жыйынтык катуулук сураты	≤2,5 Вт
Видео чыгаруу	RJ45
Байланыш интерфейси	RS-485
Өлчөм	45*45 мм (камера модулю)+Φ133×118 мм (100 мм/1,0 автоматтык фокустуу линза)
Салыгы	216 г (камера модулю)+870 г (100 мм/1,0 автоматтык фокустуу линза)
Иштөө температурасы	-30℃~+60℃
Чечек температура	-50℃~+70℃
Намдуулук	≤90% RH (конденсациясыз)
Температурду издей шектери	-20℃~150℃
	140℃~600℃
Тактык	±2℃ же окуудун 2%

Арыздар жөнүндө иш

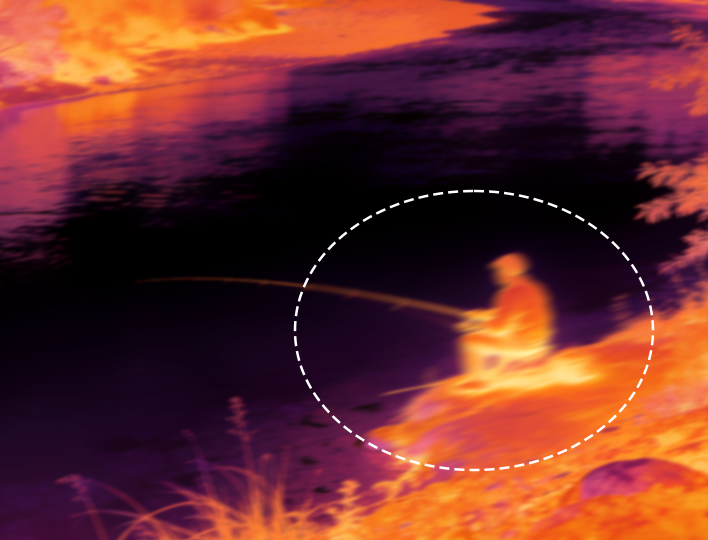

Балык кармаган аймактарды көзөмөлдөө

Балык кармагыч аймактардын бийик жерлерине орнотулган узун толколу инфрақызыл камералар балык кармагыч кемелердин двигательдеринен, корпусунан жана жасалма адамдардан чыккан жылуулук сигналдарын түнкү 24 саат бою реалдуу убакытта көзөмөлдөйт, термографиялык сүрөт түзөт жана эрте эскертүү системасын иштетет.

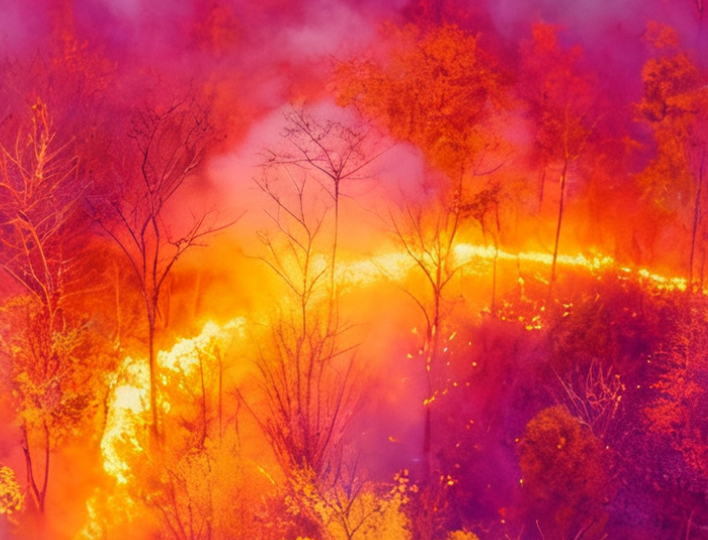

Токой өртүн көзөмөлдөө

Узун толколу инфрақызыл модулү 8-14μm диапазонундагы жылуулук сәулө сигналын кармай алат, түнкү караңгылыкты жана токой түтүнүн кесип өтөт жана жер астындагы от, түтүнүп жануу жана башка көрүнбөгөн от булактарын аныктайт. Токойдун оттон сактоо жана токой аймактарынын коопсуздугун интеграциялык башкарууну ишке ашырат.

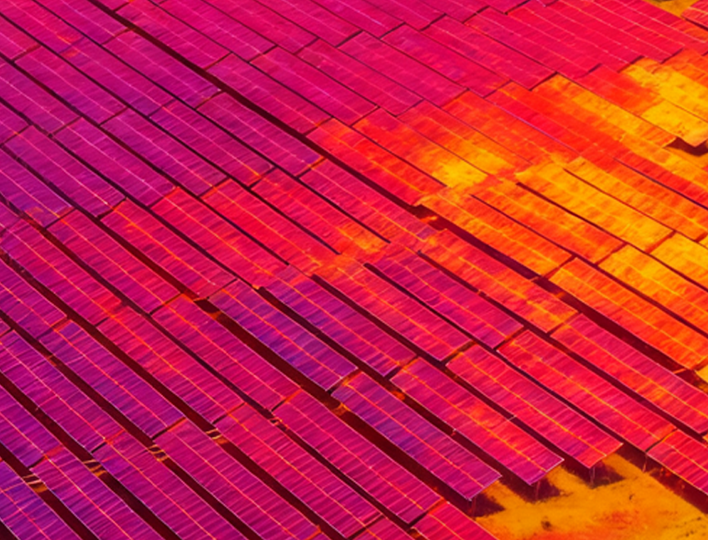

Фотоэлектр панелдеринин кемчиликтерин аныктоо

Фотоэлектр тахталары жана жәш өзгөртүүчүлөрдүн температуралык аномалияларын реалдуу убакытта көзөмөлдөө үчүн узун толкундуу инфракызыл камеранын көзөмөл нүктөлөрү орнатылган. Бузулган сымдар жана ийне күйүп калуу куралдарынан пайда болгон өрттөрдүн алдын алуу үчүн жабдыктардын жылуулук коркунучтарын алдын ала болжолдоо.

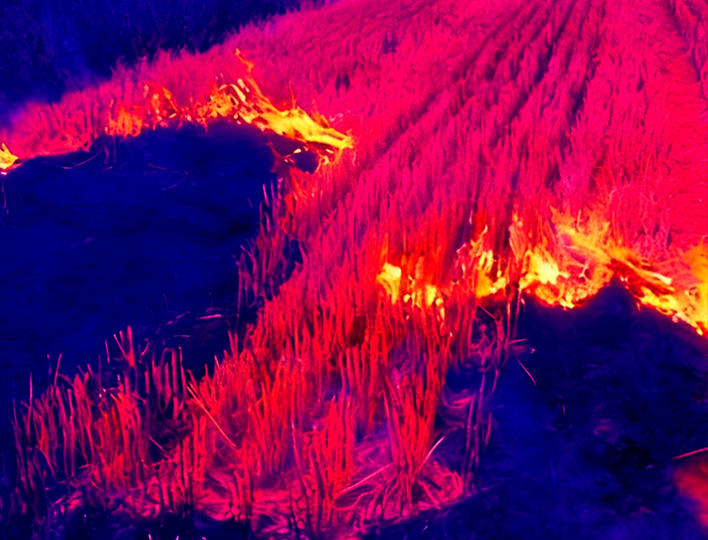

Талаа чөп жанышынын көзөмөлү

Узун толкундуу инфракызыл камера талаа чөптүн жанышынан пайда болгон жылуулук сәулө сигналын так аныктады, өрт борбордук платформага билдирилди, бул талаа чөп жанышын көзөмөлдөөнүн эффективдүүлүгүн эки чачын жогорулатты.

ККБ

Суроо 1. Бул узун толкундуу инфракызыл жылуулук камерасынын сериясында кайсы түрдүү детектор колдонулат?

A: Бул сериялык жылуулук бейнелөө инфракызыл камерасы 640x512 чечкичтик инфракызыл детекторду колдонот.

С2. Узун толкундуу инфракызыл жылуулук камерасынын негизги колдонулушу кандай?

A: Граждантик БАУ, колго уялган түзмөк, өнөр жай тегермелерин текшерүү, өрт өчүрүү, ормон текшерүү, ачык асмандагы байкоо жана башкалар.

С4. Дрондун узун толкундуу инфракызыл жылуулук камерасы кандай иштейт?

A: Объекттердин чыгараткан узун толкундуу инфракызыл сәулөлөрүн (8-14 микрон толкун узундугу) кармоо аркылуу бейнелер түзүлөт.
Абсолюттук нөлдөн жогору температурадагы (-273,15°C) бардык объекттер инфракызыл сәулөлөрдү чыгарат, жана объект жылдырык болсо, сәулө анын күчү да андан күчтүү болот.

С7. Линзалардын башка варианттары барбы?

A: Ооба, ар кандай иш расстояниесине жооп бере турган 9 мм, 13 мм, 19 мм, 25 мм, 35 мм, 50 мм жана 75 мм линзаларды сунуштайбыз.

С9. Узун толкундуу инфракызыл жылуулук камерасы кандай түстүү схемаларды колдойт?

A: Ак жылдырык, кара жылдырык, темир кызыл, антир-темир кызыл, кемпир кызыл, түктүү кызыл жана башкаларды колдойт.

Q6. Узун толколу инфрақызыл жылу камералары катуу чөйрөдө иштей ала бы?

Жооп: Ооба, алар -20°Cдон +150°Cгө, +140°Cдон +600°Cга чейинки экстремал температурада иштейт.

Сыртка чыккан усулдар менен текшерүү, куткаруу же көзөмөл үчүн иштелип чыккан.

S7: Кемчиликтуу продукцияга кантип мамиле кылынат?

A: 1, Биздин өнүмдөр катуу сапатты көзөмөлдөө системасында 0.2% кемчиликсиз деңгээлде өндүрүлөт.

2, эгерде кепилдик мөөнөтү ичинде жасалма эмес зыян, бузулуу же каталар болсо, кардарлар оңдоп-түзөөгө, алмаштырууга же толук / толук кайтарып берүүгө барышы мүмкүн.
