Val av industriella kameror

Valet av industriella kameror bör baseras på specifika användningsfall, med fokus på viktiga parametrar såsom upplösning, bildhastighet och sensortyp. Följande är de huvudsakliga punkterna för valet:

1. Förtydliga kärakrav

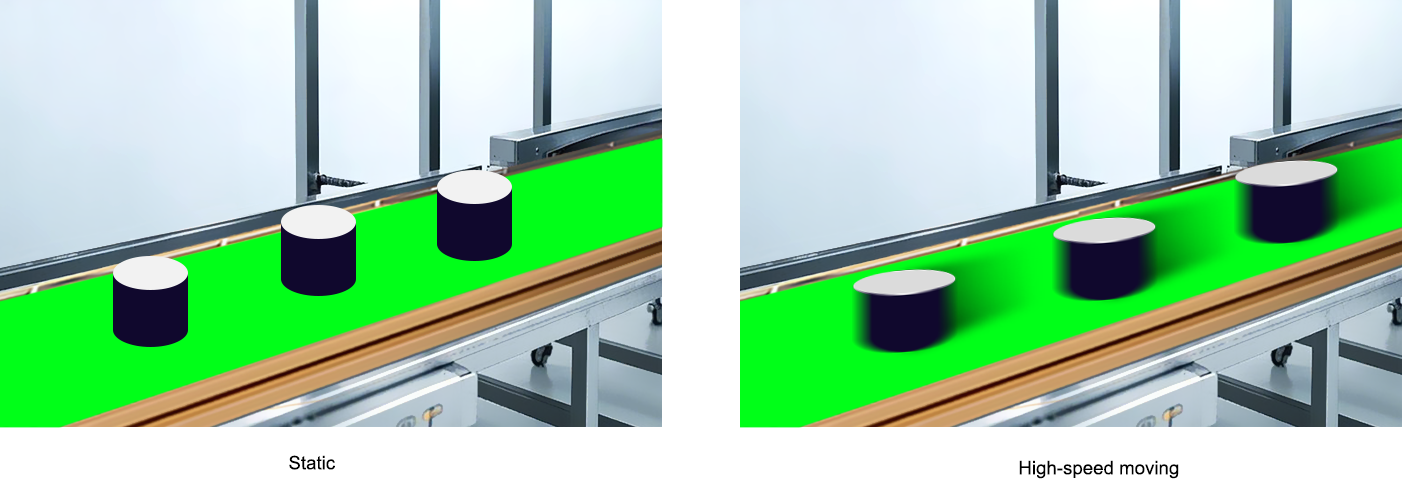

Inspektionsobjekt: Det är nödvändigt att klargöra objektets storlek, detaljer (t.ex. om man behöver identifiera mikroskopiska defekter) och rörelsetillstånd (stillastående eller höghastighetsrörelse).

Tillämpningsscenarier: Till exempel används det för defektidentifiering, dimensionsmätning, OCRigenkänning, positionsstyrning etc. Olika scenarier har betydligt olika krav på kameraparametrar.

2. Val av nyckelparametrar

Upplösning

Den måste uppfylla kravet på att identifiera minsta detaljer. Referensformel: Upplösning = Bildfältets storlek / Minsta identifieringsnoggrannhet.

Exempel: Om bildfältet är 100 mm och den minsta noggrannheten är 0,1 mm bör upplösningen vara minst 1000 pixlar (100/0,1).

Bildfrekvens

Det beror på objektets rörelsehastighet och måste säkerställa att klara bilder fångas in under rörelse.

Höga bildfrekvenser (såsom över 30 fps) krävs för höghastighetsförhållanden (såsom snabb transport på monteringslinjer).

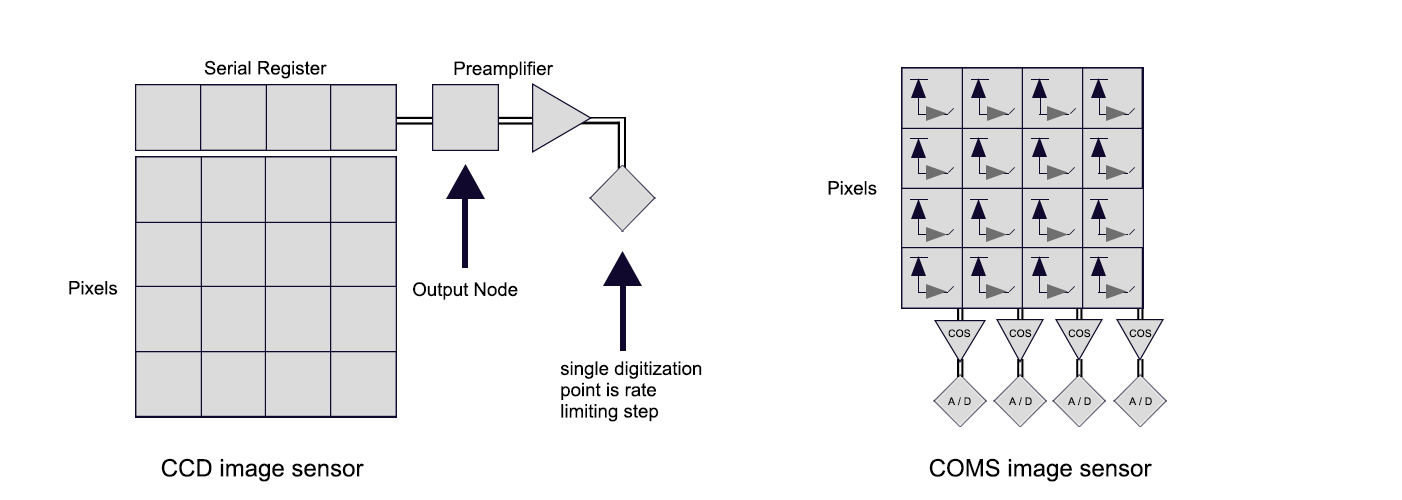

Sensortyp

CCD: Den har god bildkvalitet och hög känslighet, lämplig för miljöer med svagt ljus, men kostnaden är relativt hög och bildfrekvensen är relativt låg.

CMOS: Den har låg kostnad, hög bildfrekvens och låg strömförbrukning, lämplig för höghastighetsapplikationer och används flitigt i industriella kameror.

Spektralt svar

Vanliga kameror är lämpliga för synligt ljus; för speciella scenarier (såsom infraröd temperaturmätning, fluorescensdetektering) bör kameror med motsvarande spektralrespons (såsom infraröda kameror, ultravioletta kameror) väljas.

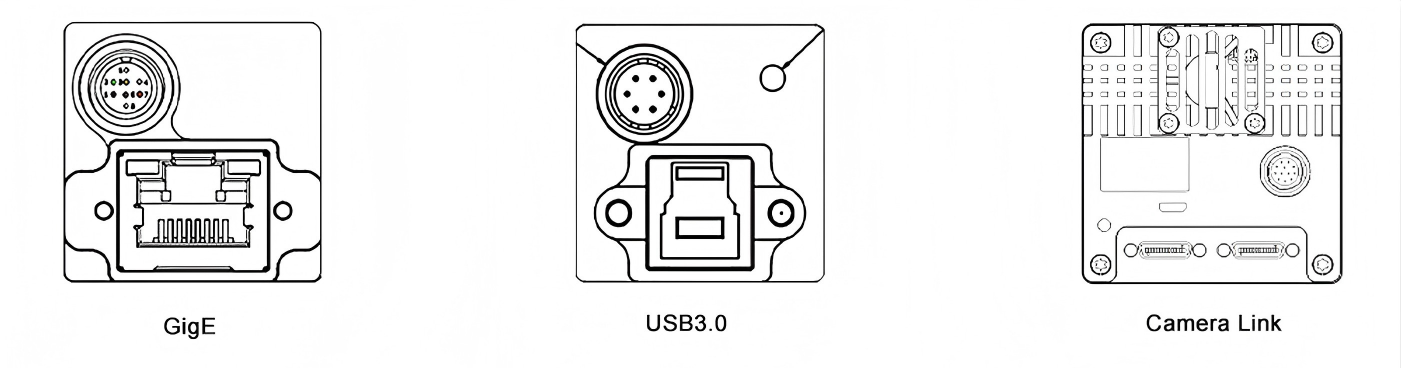

Gränssnitt

Vanliga gränssnitt: GigE (Gigabit Ethernet, med lång räckvidd, lämplig för synkronisering av flera kameror), USB3.0 (hög hastighet och bekväm, lämplig för korta avstånd), Camera Link (hög bandbredd, lämplig för scenarier med ultrahög upplösning/bildfrekvens).

3. Övriga överväganden

Arbetsmiljö: Faktorer som temperatur, fuktighet och vibrationer bör beaktas, och kameror med industriell skyddsklass (t.ex. IP67) bör väljas.

Programvarukompatibilitet: Se till att kameran är kompatibel med bildbehandlingsprogramvara (t.ex. Halcon, OpenCV).

Kostnadsbudget: Under förutsättning att prestandakraven är uppfyllda, ska kostnaden balanseras och överdimensionering undvikas.

Sammanfattningsvis kräver valet att man först klargör detektionsobjektet och scenariot, därefter anpassa kärnparametrar som upplösning, bildfrekvens och sensor därefter, samtidigt som gränssnitt, anpassningsförmåga till miljön och kostnad beaktas.
