Ứng dụng của camera giám sát hàn trong sản xuất ô tô

Đảm bảo Độ ổn định Quy trình và Ngăn ngừa Khuyết tật bằng Máy ảnh Giám sát Hàn

Chụp ảnh nhiệt và ảnh phổ khả kiến tốc độ cao để phát hiện khuyết tật hàn theo thời gian thực

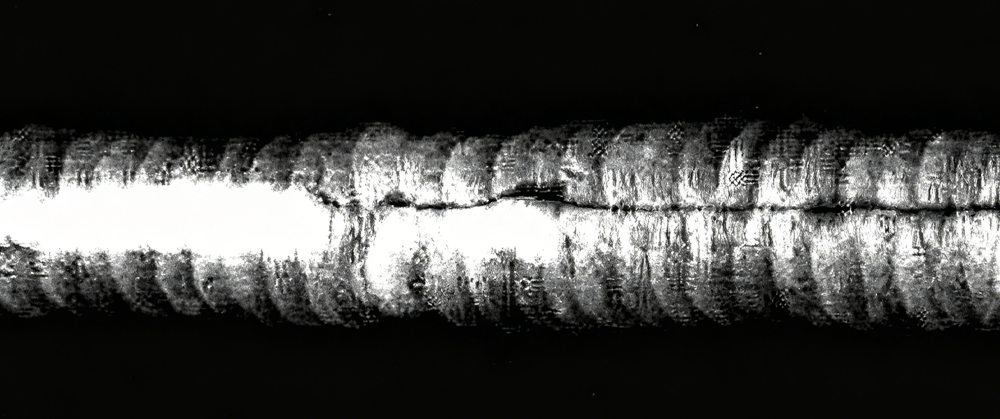

Hiện đại camera giám sát hàn ghi nhận dữ liệu nhiệt và dữ liệu trong phổ khả kiến ở tốc độ lên đến 1.000 khung hình/giây (Photonics Spectra 2023), cho phép phát hiện ngay lập tức các khuyết tật nghiêm trọng như rỗ khí, ăn lõm và nứt. Việc chụp ảnh hai phổ giúp làm lộ các dị thường dưới bề mặt — vốn không thể quan sát được bằng quang học tiêu chuẩn — thông qua việc giám sát gradient nhiệt độ trên vũng hàn. Khả năng này đặc biệt quan trọng đối với các bộ phận khung xe ô tô, nơi một mối hàn lỗi duy nhất có thể làm suy giảm độ bền cấu trúc. Đặc biệt, các dấu hiệu nhiệt giúp xác định các điều kiện hồ quang không ổn định trước khi trước khi các khuyết tật hiển thị bằng mắt thường — từ đó cho phép thực hiện hành động điều chỉnh trong vòng vài mili giây.

Phân tích trực tuyến dựa trên trí tuệ nhân tạo sử dụng máy ảnh giám sát hàn trong các dây chuyền sản xuất ô tô quy mô lớn

Việc tích hợp các camera giám sát hàn với trí tuệ nhân tạo (AI) biến các dây chuyền sản xuất thành các hệ thống tự điều chỉnh. Các thuật toán học máy xử lý dữ liệu hình ảnh và nhiệt để dự đoán sự cố mối hàn 0,5 giây trước khi xảy ra với độ chính xác 99,2% (Viện Fraunhofer, 2024), tự động điều chỉnh thông số hàn robot theo thời gian thực và phân loại nguyên nhân gốc rễ của các khuyết tật thông qua nhận dạng mẫu. Trong lắp ráp ô tô quy mô lớn, giải pháp này giúp giảm tỷ lệ phế phẩm tới 40% và cắt giảm 70% lao động kiểm tra. Các nhà sản xuất đạt được điều khiển vòng kín bằng cách truyền trực tiếp dữ liệu từ camera tới các bộ điều khiển lập trình (PLC), cho phép hiệu chỉnh theo thời gian thực mà không cần dừng dây chuyền sản xuất. Với mức chi phí trung bình lên tới 740.000 USD mỗi năm cho mỗi dây chuyền sản xuất do các khuyết tật hàn chưa được xử lý (Viện Ponemon, 2023), việc giám sát hàn được tăng cường bởi AI hiện không còn là lựa chọn mang tính bổ sung mà đã trở thành nền tảng thiết yếu cho đảm bảo chất lượng.

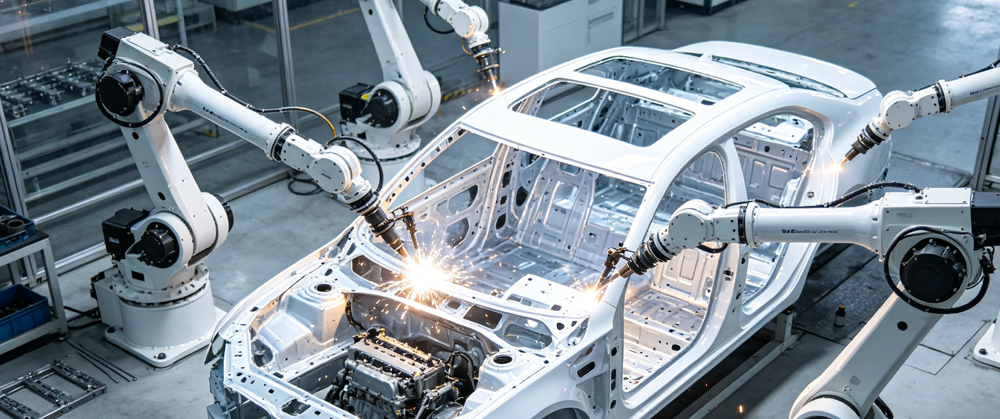

Đảm bảo độ chính xác trong lắp ráp thân xe trắng (Body-in-White) thông qua các camera giám sát hàn dựa trên thị giác

Các giải pháp dựa trên thị giác cách mạng hóa quy trình sản xuất thân xe ô tô (body-in-white) bằng cách đạt độ chính xác ở mức micromet trong việc định vị mối hàn.

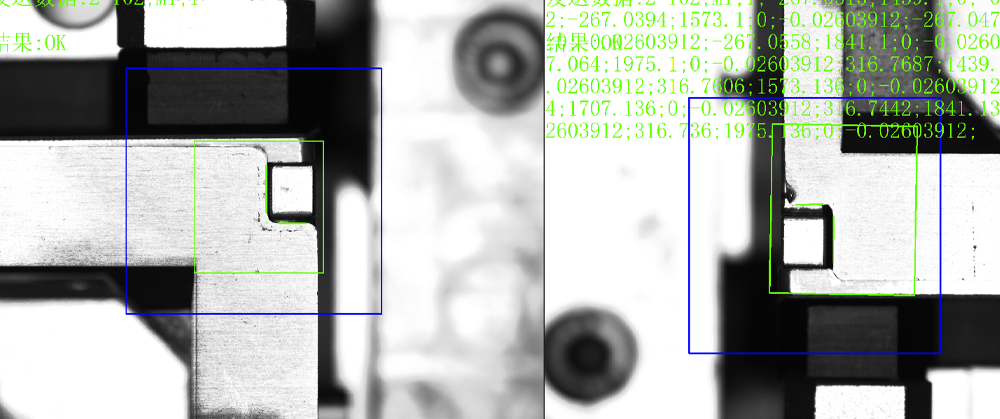

Giám sát hàn laser có khả năng hỗ trợ dải động cao (HDR) để kiểm tra tính toàn vẹn của đường hàn và xác minh độ căn chỉnh

Công nghệ chụp ảnh dải động cao (HDR) khắc phục được hiện tượng nhiễu hồ quang — vấn đề thường gặp khi giám sát truyền thống. Bằng cách lọc các phát xạ ánh sáng mạnh, camera HDR ghi lại rõ ràng các đặc tính của vũng hàn và lỗ khóa (keyhole), từ đó hỗ trợ phát hiện khuyết tật một cách hiệu quả. Các hệ thống thị giác giúp giảm sai số căn chỉnh xuống chỉ còn 0,31 mm (Tạp chí Quy trình Sản xuất năm 2024), đảm bảo:

• Tính toàn vẹn của đường hàn thông qua xác minh hàn xuyên hoàn toàn
• Loại bỏ hoàn toàn tình trạng lệch khớp vi mô (micro-gap)
• Theo dõi liên tục hồ quang các đường nối cong

Kiểm soát chất lượng hàn bằng robot với vòng phản hồi đồng bộ từ camera giám sát hàn

Xử lý hình ảnh thời gian thực tích hợp trực tiếp với bộ điều khiển robot để tạo ra các hệ thống hiệu chỉnh khép kín. Khác với các camera nhiệt độc lập, các camera giám sát hàn đồng bộ kích hoạt việc điều chỉnh tức thì đường đi của robot khi các sai lệch vượt ngưỡng cho phép. Các ưu điểm nổi bật bao gồm bù trừ ngay lập tức đối với hiện tượng cong vênh vật liệu, điều chỉnh thông số hàn thích ứng và ngăn ngừa các khuyết tật như rãnh lõm (undercut) hoặc thừa kim loại hàn (overfill). Cách tiếp cận tích hợp này giúp giảm 37% lượng công việc sửa chữa trong các môi trường sản xuất khối lượng lớn so với các phương pháp kiểm tra thủ công.

Nâng cao sản xuất pin xe điện (EV) bằng camera chụp ảnh nhiệt và camera quan sát vũng hàn

Hiển thị trực quan thời gian thực về lỗ khóa (keyhole) và vũng hàn cho quá trình nối tế bào pin và cụm pin

Hàn chính xác là yếu tố then chốt trong sản xuất pin xe điện (EV), nơi các khuyết tật vi mô có thể làm suy giảm độ an toàn và hiệu năng. Các camera giám sát quá trình hàn bằng nhiệt và ánh sáng khả kiến cho phép quan sát trực tiếp động lực học của vùng lỗ khóa (keyhole) và hành vi của vũng kim loại nóng chảy trong quá trình hàn laser các tế bào pin và cụm pin. Những hệ thống chuyên dụng này ghi nhận được gradient nhiệt vượt quá 1.500°C và theo dõi dòng chảy của kim loại nóng chảy với tốc độ lên đến 5.000 khung hình mỗi giây—phát hiện các bất ổn chỉ trong vài mili giây trước khi khuyết tật hình thành. Bằng cách phân tích các nguy cơ sụp đổ vùng lỗ khóa hoặc các mẫu đông đặc không đều của vũng kim loại nóng chảy, các nhà sản xuất có thể ngăn ngừa hiện tượng xốp bên trong và các vết nứt vi mô trong vỏ pin.

Việc tích hợp các thuật toán AI với luồng video từ camera giám sát hàn cho phép phân loại tự động các bất thường—chẳng hạn như hiện tượng bắn tóe kim loại hoặc độ thấu hàn không đầy đủ—trong quá trình nối ghép tốc độ cao các thanh dẫn niken-nhôm và vỏ pin lithium-ion. Khả năng kiểm tra trực tuyến này giúp giảm 80% khối lượng công việc xác minh chất lượng sau hàn, đồng thời duy trì tỷ lệ lỗi gần bằng không trong sản xuất hàng loạt. Hình ảnh nhiệt còn góp phần bảo vệ chống nguy cơ mất kiểm soát nhiệt bằng cách xác định các vùng quá nhiệt cục bộ trong quá trình hàn đầu nối. Khi mật độ năng lượng của pin xe điện (EV) ngày càng tăng, việc giám sát đồng bộ đảm bảo các mối hàn kín khí trong vỏ cụm pin có thể chịu được rung động mạnh và chu kỳ thay đổi nhiệt độ khắc nghiệt.

Thu hẹp khoảng cách: Từ thu thập dữ liệu đến điều khiển quy trình khép kín với camera giám sát hàn

Các camera giám sát hàn hiện đại ghi lại các dấu hiệu nhiệt chi tiết và các khuyết tật về hình ảnh theo thời gian thực, sau đó truyền dữ liệu này vào Bộ điều khiển lập trình (PLC) hoặc cơ sở dữ liệu tập trung. Các hệ thống nâng cao chuyển đổi đầu vào này thành các bảng điều khiển trực quan, làm nổi bật các sai lệch về lượng nhiệt đưa vào, độ ổn định của hồ quang và độ thẳng hàng của mối hàn—từ đó giúp người vận hành tối ưu hóa các thông số hàn trên toàn bộ dây chuyền sản xuất. Bằng cách liên hệ đầu ra từ camera với đặc tính vật liệu và thông số kỹ thuật hàn, các nhà sản xuất đạt được khả năng truy xuất nguồn gốc đầy đủ cũng như khả năng bảo trì phòng ngừa. Tuy nhiên, việc chuyển đổi dữ liệu thô thành điều khiển vòng kín phản hồi nhanh vẫn còn là thách thức do độ phức tạp của thiết bị và sự biến thiên quy trình giữa các loại vật liệu khác nhau. Các hệ thống thực sự thích ứng đòi hỏi kiến trúc linh hoạt có thể tự động điều chỉnh các thông số hàn trong quá trình vận hành nhằm khắc phục các khuyết tật—giảm tỷ lệ phế phẩm hơn 40% theo các tiêu chuẩn ngành.

Sẵn sàng chuyển đổi quy trình kiểm soát chất lượng hàn ô tô của bạn bằng một camera giám sát hàn?

Một camera giám sát hàn hiệu suất cao là nền tảng cốt lõi của quy trình sản xuất ô tô đáng tin cậy và tiết kiệm chi phí—cho phép kiểm tra không phá hủy 100%, điều khiển quy trình vòng kín và tuân thủ các tiêu chuẩn an toàn toàn cầu khắt khe nhất. Bằng cách triển khai một camera giám sát hàn chuyên dụng, được thiết kế riêng cho ứng dụng trong ngành ô tô, bạn sẽ giảm tỷ lệ phế phẩm, cắt giảm chi phí gia công lại, loại bỏ hoàn toàn các sự cố ngoài thực địa do lỗi hàn gây ra và đẩy nhanh thời gian đưa các chương trình xe mới ra thị trường.

Đối với các giải pháp camera giám sát hàn dành riêng cho cấp độ công nghiệp, phù hợp với ứng dụng lắp ráp thân xe (BIW), sản xuất hệ truyền động hoặc sản xuất pin xe điện (EV) của bạn, hoặc để xây dựng một hệ thống kiểm soát chất lượng hàn tích hợp đầy đủ cùng các ống kính bổ sung, hệ thống chiếu sáng và công cụ phân tích AI (như những giải pháp do HIFLY cung cấp), hãy hợp tác với nhà cung cấp có nền tảng chuyên sâu trong lĩnh vực thị giác máy tính dành riêng cho ngành ô tô. Kinh nghiệm 15 năm của HIFLY bao quát toàn bộ quy trình thiết kế camera giám sát hàn, sản xuất tùy chỉnh theo yêu cầu OEM/ODM và tích hợp hệ thống tự động hóa ô tô từ đầu đến cuối—được hỗ trợ bởi dịch vụ kỹ thuật toàn cầu và đội ngũ kỹ sư chuyên trách phục vụ các dây chuyền sản xuất khối lượng lớn. Liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí, thử nghiệm mẫu tùy chỉnh hoặc thiết kế giải pháp giám sát hàn tối ưu cho quy trình sản xuất ô tô của bạn.
