Máy ảnh SWIR so với máy ảnh LWIR: Những khác biệt chính

Đối với các nhà sản xuất thiết bị gốc công nghiệp (OEM), các nhà tích hợp hệ thống và các bên liên quan trong sản xuất, việc lựa chọn giữa camera SWIR và camera LWIR là một quyết định then chốt, trực tiếp ảnh hưởng đến độ chính xác của kiểm tra, hiệu quả quy trình và lợi tức đầu tư.

Nguyên lý phát hiện cơ bản: SWIR phản xạ so với LWIR phát xạ

Sự khác biệt cốt lõi giữa một Quay máy ảnh và một LWIR camera nằm ở cơ chế phát hiện photon của chúng, vốn quy định khả năng tạo ảnh, yêu cầu về môi trường và các trường hợp sử dụng lý tưởng. Việc hiểu rõ những khác biệt nền tảng này là điều thiết yếu nhằm tránh sự không phù hợp tốn kém giữa công nghệ và nhu cầu ứng dụng.

Cơ chế phát hiện photon: Camera SWIR dựa vào ánh sáng hồng ngoại gần phản xạ từ bức xạ ban đêm tự nhiên (nightglow) và ánh sáng môi trường

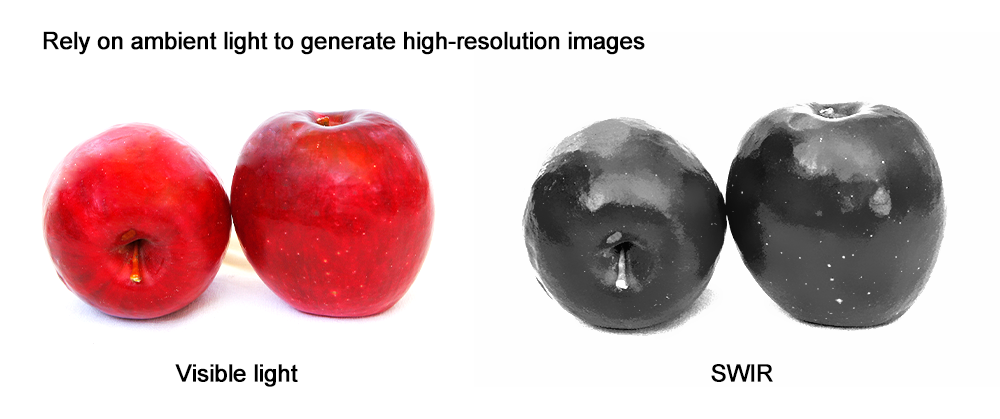

Các camera hồng ngoại gần (SWIR) phát hiện photon trong dải phổ 0,9–1,7 μm, hoạt động độc quyền bằng cách thu nhận bức xạ hồng ngoại phản xạ thay vì phát xạ nhiệt. Chúng phụ thuộc vào các nguồn sáng môi trường—bao gồm ánh sáng ban đêm từ khí quyển, ánh sáng mặt trăng hoặc chiếu sáng nhân tạo có mục tiêu—để tạo ra hình ảnh độ phân giải cao. Cơ chế này cho phép quan sát rõ ràng các vật liệu tán xạ hoặc phản xạ bước sóng hồng ngoại gần, chẳng hạn như các bộ chỉ thị laser (0,8–1,5 μm) vốn vô hình đối với mắt người.

Một hạn chế vận hành quan trọng: các camera SWIR không thể hoạt động trong bóng tối tuyệt đối, và hiệu suất suy giảm đáng kể khi cường độ chiếu sáng môi trường giảm xuống dưới ngưỡng nhạy cảm tối thiểu của cảm biến. Các camera công nghiệp SWIR của HIFLY tích hợp cảm biến InGaAs độ nhạy cao và các mô-đun chiếu sáng SWIR chủ động tùy chọn nhằm khắc phục hạn chế này, đảm bảo hiệu suất đáng tin cậy ngay cả trong các môi trường công nghiệp thiếu sáng và các buồng kiểm tra được kiểm soát.

Nguyên lý phát xạ nhiệt: Cách camera hồng ngoại sóng dài (LWIR) phát hiện nhiệt nội tại của vật thể mà không cần chiếu sáng

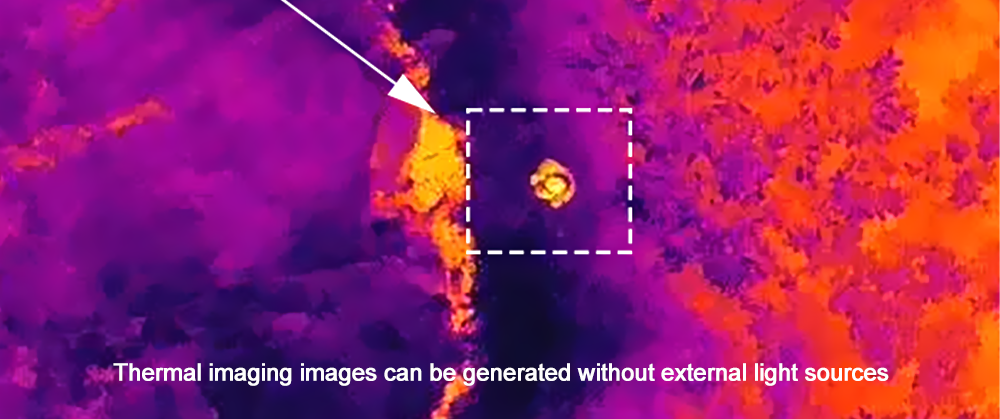

Camera hồng ngoại sóng dài (LWIR) hoạt động trong dải phổ 8–14 μm, phát hiện bức xạ nhiệt nội tại do mọi vật thể có nhiệt độ cao hơn không tuyệt đối phát ra, theo đúng định luật Planck. Cảm biến dựa trên vi-bolometer chuyển đổi những khác biệt nhiệt độ rất nhỏ (nhỏ tới 0,05°C) thành tín hiệu điện, từ đó tạo ra hình ảnh nhiệt mà không cần bất kỳ nguồn chiếu sáng bên ngoài nào. Điều này khiến camera LWIR trở nên đặc biệt hiệu quả trong điều kiện hoàn toàn tối, khói đặc hoặc sương mù nhẹ—những tình huống mà camera quang học khả kiến và camera hồng ngoại sóng ngắn (SWIR) gặp khó khăn hoặc hoàn toàn không hoạt động được.

Tuy nhiên, công nghệ LWIR có những hạn chế vốn có: các vật liệu có độ phát xạ thấp hoặc độ truyền qua cao trong dải sóng LWIR—chẳng hạn như silicon ở nhiệt độ phòng, kính thủy tinh thông thường (soda-lime glass) và các màng polymer mỏng—sẽ xuất hiện không có chi tiết hoặc trong suốt, làm giảm độ trung thực trong việc phát hiện đối với các chất nền này. Dòng máy ảnh LWIR của HIFLY được trang bị cảm biến microbolometer đã hiệu chuẩn để đo nhiệt độ không tiếp xúc chính xác và thân máy được thiết kế chắc chắn đạt tiêu chuẩn IP67 nhằm đáp ứng các điều kiện triển khai công nghiệp khắc nghiệt.

Phù hợp ứng dụng: Kết hợp khả năng của camera SWIR với nhu cầu ngành công nghiệp

Mặc dù camera LWIR vượt trội trong đo nhiệt độ và phát hiện trong môi trường tối, camera SWIR lại mang đến những lợi thế đặc thù ở những ứng dụng mà công nghệ hình ảnh khả kiến hoặc hồng ngoại thông thường không đáp ứng được — đặc biệt là trong các ứng dụng yêu cầu độ tương phản đặc trưng theo vật liệu, khả năng quan sát dưới bề mặt hoặc độ bền môi trường cao kèm độ phân giải cao. Bằng cách tận dụng các đặc tính quang học độc đáo của SWIR để phù hợp với các quy trình công nghiệp then chốt, các tổ chức đạt được những cải thiện rõ rệt về tỷ lệ sản phẩm đạt chuẩn, an toàn và kiểm soát quy trình, mà không cần thiết kế lại các dây chuyền sản xuất hiện có.

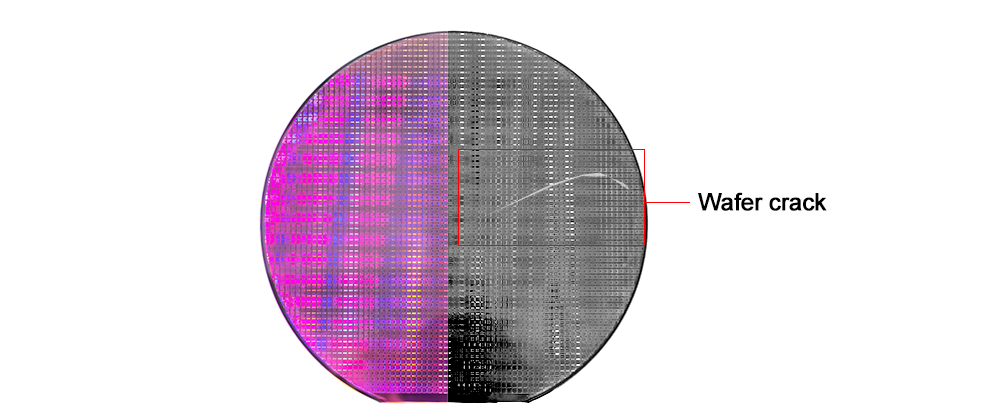

Trong sản xuất bán dẫn, camera SWIR tận dụng tính trong suốt của silicon ở dải bước sóng 1,1–1,7 μm để chụp ảnh không phá hủy các khuyết tật dưới bề mặt—bao gồm vi nứt, biến đổi nồng độ pha tạp, khoảng rỗng bên trong và nhiễm bẩn dạng hạt—trong quá trình sản xuất oản (wafer). Các camera SWIR độ phân giải cao của HIFLY cho phép các nhà máy bán dẫn phát hiện những khuyết tật quan trọng này trước khi đóng gói cuối cùng, giúp giảm tỷ lệ phế phẩm từ 15–20% so với các hệ thống kiểm tra bằng ánh sáng khả kiến. Ngược lại, camera LWIR gặp khó khăn trong ứng dụng này do độ tương phản nhiệt giữa các khuyết tật dưới bề mặt và khối silicon không đủ lớn, khiến chúng không phù hợp với kiểm soát chất lượng bán dẫn chính xác.

Trong sản xuất quang điện, độ nhạy của camera SWIR đối với thành phần vật liệu khiến nó trở nên không thể thiếu để phát hiện các vết nứt vi mô và hiện tượng tách lớp trong tế bào quang điện—những khuyết tật thường vô hình đối với camera LWIR do chênh lệch nhiệt độ quá nhỏ. Các hệ thống kiểm tra SWIR của HIFLY tích hợp phân tích thời gian thực nhằm phân loại và cách ly các tế bào lỗi ngay trên dây chuyền, từ đó nâng cao hiệu suất và độ tin cậy lâu dài của tấm pin mặt trời.

Trong sản xuất thực phẩm và dược phẩm, SWIR cho phép phân tích độ ẩm và phát hiện vật thể lạ trực tuyến, không tiếp xúc thông qua bao bì trong suốt—đảm bảo vô trùng sản phẩm đồng thời duy trì tính nhất quán. Khác với LWIR, vốn không thể nhìn xuyên qua hầu hết các vật liệu bao bì, camera SWIR có thể xác minh mức độ đầy, phát hiện mảnh nhựa và đo hàm lượng độ ẩm bên trong vỉ thuốc, túi đóng gói và chai lọ kín mà không cần mở hoặc làm hư hại sản phẩm.

Các nhà sản xuất ô tô dựa vào độ phân giải không gian cao của camera SWIR để kiểm tra tính toàn vẹn của mối hàn và đo độ dày lớp phủ một cách chính xác, trong khi các đơn vị an ninh và cơ sở hạ tầng khai thác khả năng xuyên qua sương mù, khói và bụi của camera này nhằm giám sát cảng và bảo vệ vùng đệm một cách đáng tin cậy. Trong tất cả các trường hợp sử dụng này, camera LWIR đảm nhiệm vai trò bổ trợ cho việc giám sát nhiệt độ, nhưng không thể tái tạo được khả năng chụp ảnh đặc trưng theo vật liệu và chụp ảnh dưới bề mặt vốn là thế mạnh riêng của camera SWIR.

Đã sẵn sàng chọn camera hồng ngoại phù hợp cho ứng dụng công nghiệp của bạn chưa?

Việc lựa chọn giữa camera SWIR và camera LWIR phụ thuộc hoàn toàn vào các yêu cầu chụp ảnh đặc thù của ứng dụng, điều kiện môi trường và mục tiêu kiểm soát chất lượng. Trong khi LWIR vượt trội trong việc đo nhiệt độ không tiếp xúc và phát hiện trong môi trường tối, thì camera SWIR lại mang đến khả năng chụp ảnh dưới bề mặt vượt trội, độ tương phản đặc trưng theo từng loại vật liệu và hiệu suất độ phân giải cao dành cho kiểm tra công nghiệp chính xác. Không có bất kỳ công nghệ hồng ngoại nào duy nhất nào mang lại kết quả tối ưu cho mọi trường hợp sử dụng, và việc hợp tác với nhà cung cấp giàu kinh nghiệm sẽ đảm bảo bạn lựa chọn được giải pháp phù hợp nhất cho quy trình làm việc của mình.

Đối với camera SWIR hoặc LWIR dành cho công nghiệp giải pháp được thiết kế riêng cho ứng dụng của bạn trong lĩnh vực bán dẫn, thực phẩm & dược phẩm, ô tô hoặc an ninh, hoặc để xây dựng hệ thống hình ảnh tích hợp đầy đủ cùng các ống kính bổ sung, hệ thống chiếu sáng và công cụ phân tích AI (như do HIFLY cung cấp), hãy hợp tác với nhà cung cấp có nền tảng chuyên sâu về thị giác máy công nghiệp. Kinh nghiệm 15 năm của HIFLY bao quát thiết kế camera SWIR và LWIR, sản xuất tùy chỉnh OEM/ODM toàn diện, cũng như tích hợp hệ thống thị giác từ đầu đến cuối — được chứng nhận theo tiêu chuẩn ISO 9001:2015, hỗ trợ tuân thủ quy định toàn cầu và dịch vụ kỹ thuật hỗ trợ thiết kế tích hợp (design-in) chuyên biệt. Liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí, thử nghiệm mẫu tùy chỉnh hoặc lựa chọn giải pháp camera hồng ngoại tối ưu cho dự án của bạn.
