Các ứng dụng tốt nhất của camera SWIR trong lĩnh vực bán dẫn và điện tử

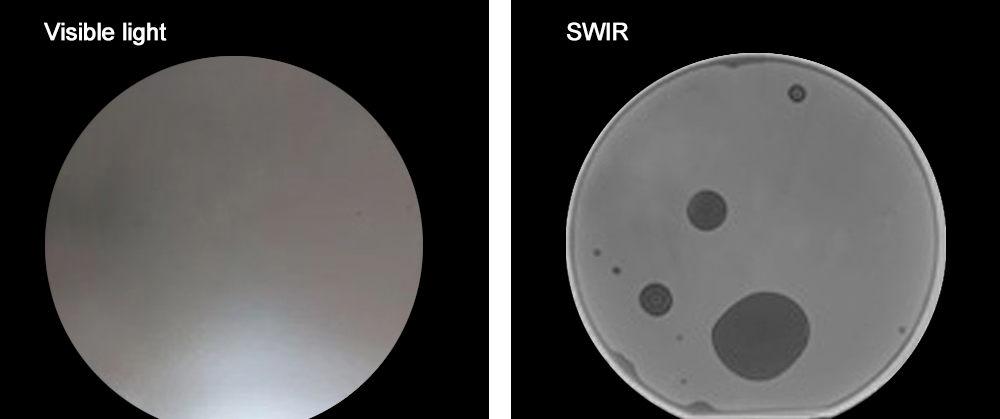

Kiểm tra bề mặt bên dưới của đĩa wafer bằng camera SWIR

Tại sao silicon lại trong suốt ở dải sóng hồng ngoại gần (SWIR): Cho phép chụp ảnh không phá hủy bên dưới bề mặt

Các tấm bán dẫn silicon trở nên trong suốt về mặt quang học trong dải hồng ngoại sóng ngắn (SWIR) từ 1000–1700 nm do khoảng cách vùng cấm điện tử của chúng (~1,12 eV). Các photon trong dải bước sóng này không mang đủ năng lượng để kích thích electron vượt qua vùng cấm, nhờ đó cho phép chụp ảnh bên trong vật liệu ở độ sâu lớn mà không gây hư hại—khác với ánh sáng khả kiến hoặc hồng ngoại gần, vốn bị silicon hấp thụ mạnh. Tính chất này cho phép các đội sản xuất quan sát trực tiếp các khuyết tật bên trong như lệch mạng tinh thể, cụm tạp chất và các lỗ rỗ vi mô mà không cần cắt mẫu vật lý. Kết quả là lượng phế liệu vật liệu giảm khoảng 25% so với các phương pháp kiểm tra phá hủy, đồng thời vẫn bảo toàn nguyên vẹn tính toàn vẹn của tấm bán dẫn cho các công đoạn xử lý tiếp theo.

Các bước sóng tối ưu (1000–1700 nm) để phát hiện khuyết tật với độ tương phản cao và không gây tổn hại

Việc lựa chọn bước sóng trực tiếp chi phối độ sâu thâm nhập, độ phân giải và độ tương phản. Các bước sóng SWIR ngắn hơn (1000–1300 nm) mang lại độ phân giải không gian cao hơn—phù hợp lý tưởng để phát hiện các vết nứt gần bề mặt có kích thước dưới 10 μm—trong khi các bước sóng dài hơn (1400–1700 nm) thâm nhập sâu hơn vào khối silicon để làm lộ các khuyết tật bên trong như khoảng trống và bong lớp. Dải bước sóng 1550 nm mang lại sự cân bằng tối ưu: nó cung cấp độ tương phản cao gấp 4 lần đối với các vi nứt và khoảng trống so với các hệ thống quang học khả kiến, đồng thời không gây ra bất kỳ ứng suất nào do photon gây ra lên các cấu trúc nano—khác biệt với phương pháp kiểm tra dựa trên tia UV, vốn tiềm ẩn nguy cơ gây tổn hại mạng tinh thể.

Xác thực trong thực tế: Máy ảnh SWIR quét dòng 1550 nm xác định được các vết nứt bên trong ở tấm wafer đường kính 300 mm

Một nhà sản xuất hàng đầu đã triển khai hệ thống camera quét dòng SWIR ở bước sóng 1550 nm nhằm kiểm tra tốc độ cao các tấm wafer kích thước 300 mm. Với năng lực vận hành đạt 200 tấm wafer/giờ, hệ thống phát hiện được các vết nứt vi mô dưới bề mặt nhỏ tới 3 μm—phát sinh do ứng suất nhiệt trong quá trình ủ nhanh—với tỷ lệ phát hiện tăng 90% so với các phương pháp truyền thống chỉ kiểm tra bề mặt. Đặc biệt, những khuyết tật này hoàn toàn vô hình đối với các công cụ quang học và tán xạ laser, song lại chiếm tới 37% số lượng sản phẩm bị trả lại từ hiện trường trong các chip logic tiên tiến, qua đó làm nổi bật vai trò then chốt của công nghệ SWIR trong việc ngăn chặn các lỗi tiềm ẩn trước khi bước vào công đoạn đóng gói.

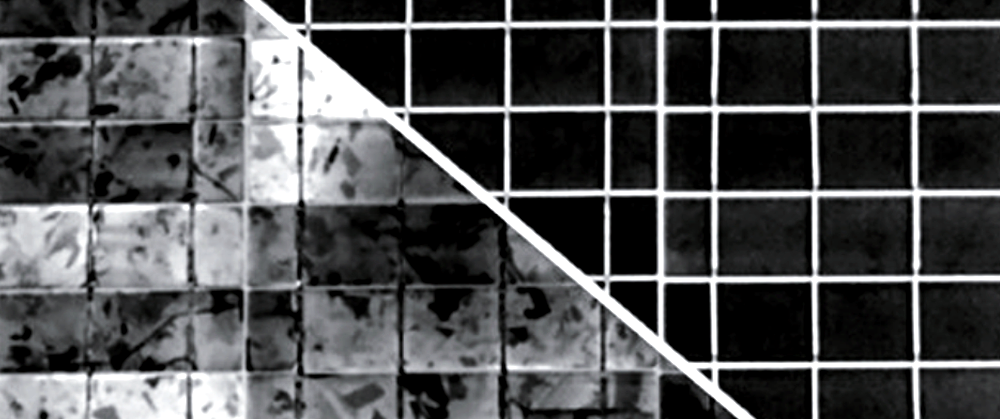

Phát hiện khuyết tật vi mô bằng hình ảnh từ camera SWIR

Tăng cường độ tương phản để phát hiện các chất gây nhiễm bẩn cỡ dưới micromet và các sai lệch mẫu trên lớp oxit

Các camera SWIR phát hiện các chất gây nhiễm bẩn dưới micromet và các sai lệch về họa tiết trên các lớp silicon dioxide với độ nhạy đặc biệt cao. Vì silicon vẫn trong suốt trong dải bước sóng 1000–1700 nm, nên hình ảnh SWIR ghi nhận được các dị thường phản xạ có độ tương phản cao do các vết bẩn dạng hạt, sự biến đổi độ dày màng mỏng và các sai lệch trong quá trình quang khắc—cho phép nhận diện các chi tiết nhỏ tới 0,2 µm. Khả năng không phá hủy này thay thế cho phương pháp ăn mòn hóa học trong việc xác minh khuyết tật ở các công đoạn đầu quy trình, giúp giảm tỷ lệ phế phẩm wafer từ 15–22%. Các bất thường trên lớp oxit—ví dụ như ăn mòn quá mức hoặc nung cứng không đầy đủ—làm thay đổi các dấu hiệu phản xạ cục bộ, cho phép xác định trực tiếp và theo thời gian thực mà không làm gián đoạn năng suất.

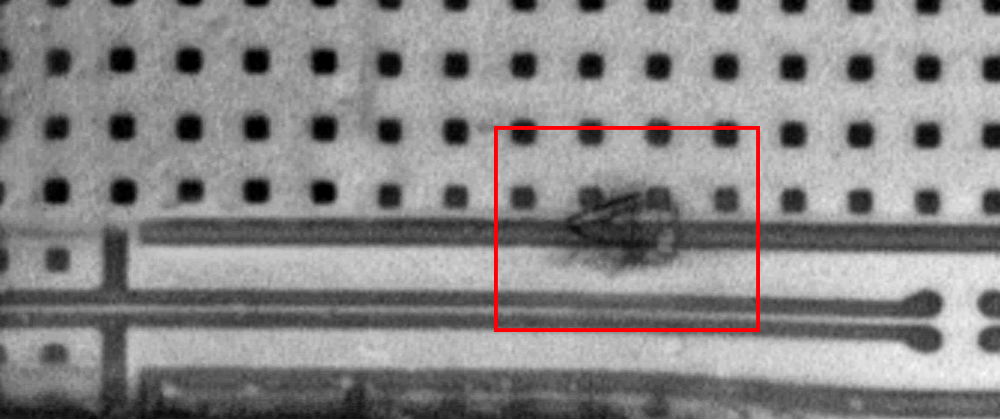

Bản đồ ứng suất và hấp thụ thông qua các dị thường phản xạ tại bước sóng 1310 nm

Ở bước sóng 1310 nm, các camera SWIR lập bản đồ ứng suất cơ học và độ dốc hấp thụ thông qua phân tích phản xạ định lượng. Các vùng mạng tinh thể bị biến dạng—chẳng hạn như những vùng xung quanh các kết nối đồng hoặc các giao diện điện môi—tán xạ photon khác biệt, tạo ra sự suy giảm cường độ đo được từ 12–18% trên các bản đồ phản xạ. Những dị thường này xác định chính xác các vết nứt vi mô và hiện tượng bong lớp ở giao diện ở giai đoạn đầu, trước khi xảy ra sự cố điện. Tương tự, các biến đổi về khả năng hấp thụ trong các điện môi có hằng số điện môi thấp (low-k) làm lộ các lỗ rỗng có kích thước 3 µm, cho phép thực hiện sửa chữa có mục tiêu. So với phương pháp kiểm tra nhiệt truyền thống, cách tiếp cận này giúp giảm tổn thất năng suất do các vấn đề liên quan đến đóng gói lên tới 30%.

Giải pháp Camera SWIR để Đánh giá Độ toàn vẹn của Quy trình Đóng gói

Tính chất truyền sáng của nhựa epoxy và các hợp chất đúc cho phép phát hiện các khoảng rỗ trong lớp bao phủ

Các nhựa epoxy và các hợp chất khuôn—không trong suốt ở dải ánh sáng khả kiến—có tính bán truyền dẫn trong dải hồng ngoại sóng ngắn (SWIR) (900–1700 nm), cho phép kiểm tra không phá hủy các cấu trúc được bao bọc. Hình ảnh SWIR phát hiện các khoảng rỗ và tách lớp dưới bề mặt nhỏ tới 10 µm bên trong các vỏ bao dạng khuôn bằng cách khai thác độ tương phản hấp thụ khác biệt. Nếu không được phát hiện, những khuyết tật này làm giảm độ dẫn nhiệt cục bộ tới 40%, đẩy nhanh quá trình suy giảm dưới điều kiện chu kỳ nhiệt và gia tăng nguy cơ mất kiểm soát nhiệt. Nhờ loại bỏ nhu cầu cắt mẫu để quan sát mặt cắt ngang, SWIR bảo toàn nguyên vẹn mẫu đồng thời cung cấp phản hồi tức thì về chất lượng bao bọc.

Việc áp dụng trong ngành công nghiệp các hệ thống quét diện tích SWIR để lập bản đồ khoảng rỗ trong lớp keo dưới chip lật (flip-chip underfill)

Một xưởng sản xuất bán dẫn hàng đầu đã tích hợp các camera quét diện tích SWIR 1200 nm vào dây chuyền đóng gói chip lật (flip-chip), đạt độ chính xác phát hiện khoảng trống (void) lên tới 99,2% trên tổng số 5 triệu đơn vị. Hệ thống ghi lại bản đồ phản xạ theo thời gian thực với tốc độ 60 khung hình/giây, từ đó xác định các khoảng trống vi mô trong lớp vật liệu đổ đầy (underfill) thông qua các dị thường hấp thụ cục bộ. Việc lập bản đồ tự động các khoảng trống đã làm giảm tỷ lệ lỗi điện tử xuống 34% và tăng năng suất gấp ba lần so với phương pháp kiểm tra bằng tia X—kết quả này đã được xác nhận trong Báo cáo Đánh giá Bao bì Bán dẫn năm 2023. Đặc biệt, tính chất không ion hóa của dải sóng SWIR loại bỏ hoàn toàn các quy trình an toàn bức xạ, giúp triển khai dễ dàng hơn trong các môi trường sản xuất khối lượng lớn.

Phân tích Liên kết và Kết nối với Camera SWIR

Các camera SWIR cho phép phân tích không phá hủy các dây nối, mối hàn chì và các kết nối đồng bằng cách khai thác tính trong suốt của silicon ở dải bước sóng 1100–1700 nm. Điều này cho phép quan sát trực tiếp các vết nứt vi mô, các vùng rỗ (void) và các bất thường về cấu trúc kim loại nằm bên dưới lớp bao bì mờ đục—mà không cần tháo rời hay cắt mặt cắt. Tại bước sóng 1450 nm, đồng thể hiện các đặc trưng hấp thụ rõ rệt, nhờ đó các dị thường nhiệt và cấu trúc có thể được nhận diện dễ dàng theo thời gian thực. Khác với các phương pháp phá hủy, kỹ thuật SWIR bảo toàn chức năng của linh kiện trong khi cung cấp phản hồi tức thì và định lượng được về độ nguyên vẹn của các bề mặt tiếp xúc—một yếu tố dự báo then chốt đối với độ tin cậy dài hạn của các thiết bị điện công suất cao và các giải pháp đóng gói tiên tiến. Khi được tích hợp vào các dây chuyền kiểm tra tự động, hình ảnh SWIR hỗ trợ phân loại khuyết tật theo thời gian thực và giảm đáng kể tỷ lệ lỗi điện ở giai đoạn lắp ráp cuối cùng.

Lựa chọn camera SWIR phù hợp: Quét dòng (line-scan) so với quét diện tích (area-scan) nhằm nâng cao hiệu quả sản xuất

Các Sự Đánh Đổi: Tốc Độ Khung Hình, Độ Phân Giải và Tích Hợp Trí Tuệ Nhân Tạo trong Kiểm Tra Điện Tử Có Thông Lượng Cao

Việc lựa chọn giữa camera SWIR quét dòng và quét vùng đòi hỏi phải cân nhắc giữa các khả năng kỹ thuật với các ưu tiên sản xuất. Hệ thống quét dòng chụp ảnh từng dòng một, hỗ trợ tốc độ khung hình cực cao (20 kHz), rất phù hợp để kiểm tra liên tục các tấm wafer chuyển động nhanh — đặc biệt trên các dây chuyền băng tải vận hành ở tốc độ vượt quá 1 m/giây, nơi chúng mang lại năng suất cao hơn 30% so với các giải pháp quét vùng, theo các tiêu chuẩn tự động hóa bán dẫn năm 2024. Ngược lại, camera quét vùng thu toàn bộ khung hình đồng thời, cung cấp độ phân giải không gian vượt trội (thường dưới 10 μm), điều kiện thiết yếu để phân tích chi tiết các khuyết tật — ví dụ như hình thái vi nứt dưới chiếu sáng bước sóng 1500 nm. Việc tích hợp trí tuệ nhân tạo (AI) thêm một chiều kích khác: quy trình làm việc của hệ thống quét dòng yêu cầu các thuật toán chuyên biệt để ghép nối các dòng ảnh theo thời gian thực, trong khi dữ liệu đầu vào từ hệ thống quét vùng có thể tận dụng các kiến trúc mạng nơ-ron tích chập (CNN) đã trưởng thành nhưng lại gây tải tính toán cao hơn. Vì tốc độ và độ phân giải vẫn bị ràng buộc lẫn nhau do giới hạn hiện tại của cảm biến và xử lý, các nhà sản xuất cần xác định rõ ưu tiên chính — năng suất hay độ trung thực — chứ không thể đạt được cả hai cùng lúc.
