Hướng dẫn về camera SWIR: Đây là gì và các ứng dụng công nghiệp

Nguyên lý hoạt động của máy ảnh SWIR: Cảm biến InGaAs và dải phổ 0,9–2,5 µm

Tại sao dải sóng SWIR (0,9–2,5 µm) cho phép tương tác vật liệu độc đáo

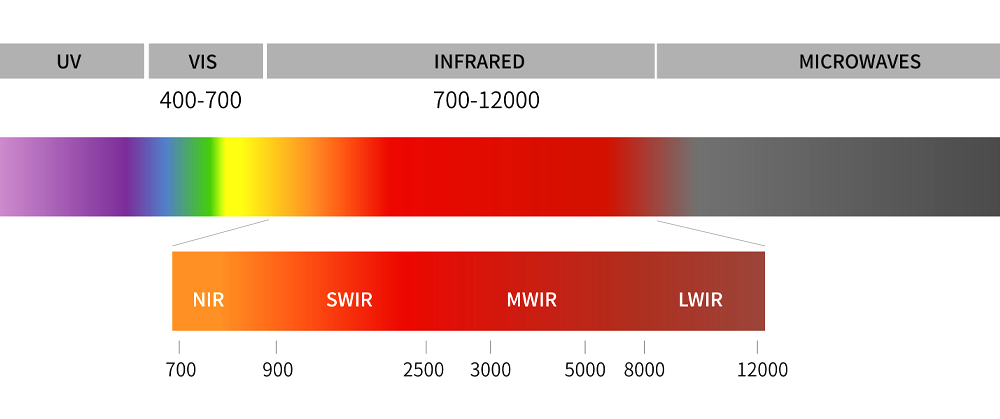

Các camera hồng ngoại gần (SWIR) hoạt động trong dải phổ từ 0,9–2,5 µm, nơi ánh sáng tương tác với vật liệu theo những cách khác biệt so với bức xạ khả kiến hoặc bức xạ nhiệt. Các bước sóng SWIR có khả năng xuyên thấu silicon, nhựa mỏng và lớp sương mù trong khí quyển, đồng thời tiết lộ các đặc điểm hấp thụ phân tử—từ đó cho phép thực hiện hình ảnh chức năng vượt ra ngoài vẻ ngoài bề mặt. Ví dụ, hơi nước hấp thụ mạnh ở bước sóng 1,4 µm, cho phép lập bản đồ độ ẩm chính xác trong ngũ cốc, dược phẩm và nông sản. Các hợp chất hữu cơ—bao gồm dầu, đường và polymer—thể hiện các dải hấp thụ đặc trưng trên toàn bộ dải bước sóng này, hỗ trợ phân tích thành phần không tiếp xúc. Những đặc tính này cho phép Camera SWIR quan sát các cấu trúc bên dưới bề mặt và các biến đổi hóa học vốn vô hình đối với các hệ thống sử dụng ánh sáng khả kiến hoặc hệ thống nhiệt không làm lạnh.

Mảng đi-ốt quang InGaAs: Công nghệ lõi làm nền tảng cho các camera SWIR

Các mảng đi-ốt quang (photodiode arrays) Indium Gallium Arsenide (InGaAs) là công nghệ cảm biến thống trị trong lĩnh vực chụp ảnh SWIR. Chất bán dẫn này mang lại hiệu suất lượng tử cao (70–80%) trong dải bước sóng từ 0,9–1,7 µm, với các phiên bản mở rộng hiện nay có thể phủ tới 2,5 µm. Dòng điện tối thấp của nó (<100 pA/cm² ở 300 K) hỗ trợ hiệu năng tỷ lệ tín hiệu trên nhiễu (SNR) vượt trội ngay cả trong điều kiện ánh sáng yếu. Đặc biệt quan trọng là cảm biến InGaAs hoạt động hiệu quả ở nhiệt độ làm mát bằng thiết bị làm lạnh nhiệt điện hoặc gần nhiệt độ phòng—khác với thủy ngân cadmium telurua (MCT) hoặc các bộ dò hồng ngoại dựa trên giếng lượng tử (QWIP), vốn yêu cầu làm mát ở nhiệt độ cryogenic. Điều này loại bỏ hoàn toàn các hệ thống làm lạnh cồng kềnh và tiêu tốn nhiều năng lượng, giúp giảm hơn 60% độ phức tạp tổng thể của hệ thống cũng như mức tiêu thụ điện năng so với các giải pháp camera hồng ngoại vừa (MWIR) có làm mát (Future Markets 2023). Sự cân bằng giữa độ nhạy, phạm vi phổ và tính thực tiễn trong vận hành khiến InGaAs trở thành công nghệ nền tảng cho các camera công nghiệp SWIR.

Các ứng dụng công nghiệp hàng đầu của camera SWIR

Kiểm tra tấm bán dẫn: Phát hiện các khuyết tật dưới bề mặt bằng camera SWIR

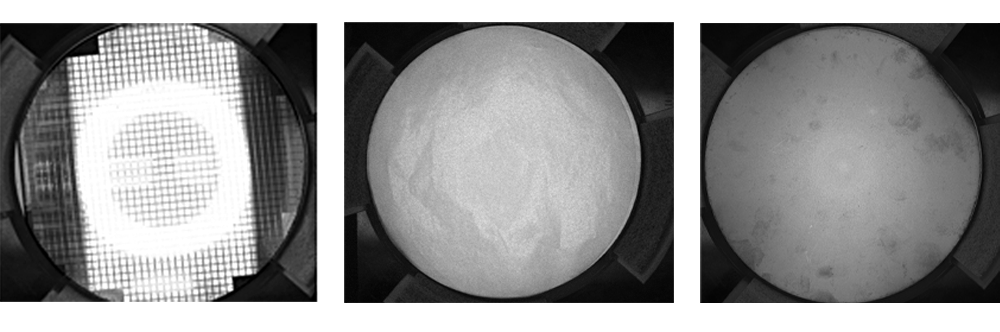

Silicon có độ trong suốt rất cao ở dải SWIR—đặc biệt trong khoảng từ 1,1 đến 1,7 µm—cho phép camera SWIR chụp ảnh các đặc điểm nằm dưới bề mặt một cách không phá hủy. Điều này cho phép phát hiện theo thời gian thực các vết nứt vi mô, sự biến đổi nồng độ pha tạp, các khoang rỗng và nhiễm bẩn dạng hạt bên dưới bề mặt tấm bán dẫn. Khác với kiểm tra bằng ánh sáng khả kiến, vốn chỉ làm lộ các bất thường trên bề mặt, hình ảnh SWIR có thể xác định các khuyết tật có thể ảnh hưởng đến chức năng của thiết bị trước khi đóng gói cuối cùng. Các nhà máy sản xuất chip hàng đầu báo cáo mức giảm 40% về tỷ lệ sản phẩm trả lại từ thị trường sau khi tích hợp hệ thống kiểm tra nội tuyến dựa trên SWIR, khẳng định vai trò then chốt của công nghệ này trong việc nâng cao tỷ lệ thu hồi (yield) và độ tin cậy mà không cần thêm bước quy trình hay phương pháp kiểm tra phá hủy.

Phân tích độ ẩm và thành phần trong thực phẩm và nông nghiệp bằng camera SWIR

Kỹ thuật quang phổ SWIR cho phép định lượng nhanh chóng và không tiếp xúc các thành phần chính—bao gồm nước, lipid, protein và carbohydrate—dựa trên các đặc trưng hấp thụ riêng biệt của chúng. Vì nhiều loại nhựa dùng trong thực phẩm và màng bao bì truyền được bức xạ SWIR, nên các phép đo có thể được thực hiện thông qua trong các bao bì kín, loại bỏ thời gian chờ lấy mẫu và rủi ro nhiễm bẩn. Các ứng dụng bao gồm:

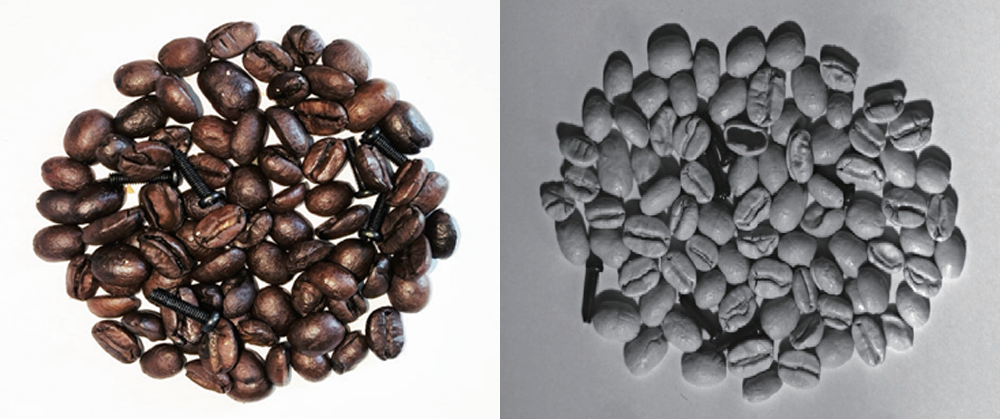

• Giám sát độ ẩm theo thời gian thực đối với ngũ cốc, hạt cà phê và bột sữa
• Đánh giá hàm lượng đường trong táo và các loại trái cây có múi trong quá trình phân loại
• Phát hiện mảnh nhựa hoặc đá lẫn trong nông sản sau thu hoạch
  Các triển khai trong ngành công nghiệp cho thấy hệ thống kiểm tra dựa trên SWIR tăng năng suất lên 70% so với phương pháp lấy mẫu phòng thí nghiệm truyền thống, đồng thời cung cấp phản hồi tức thì giúp giảm thiểu phế liệu và đáp ứng các tiêu chuẩn an toàn thực phẩm.

Các ưu điểm vận hành nổi bật của camera SWIR trong công nghiệp

Chụp ảnh xuyên vật: Khả năng thâm nhập của SWIR qua silicon, nhựa và bao bì mỏng

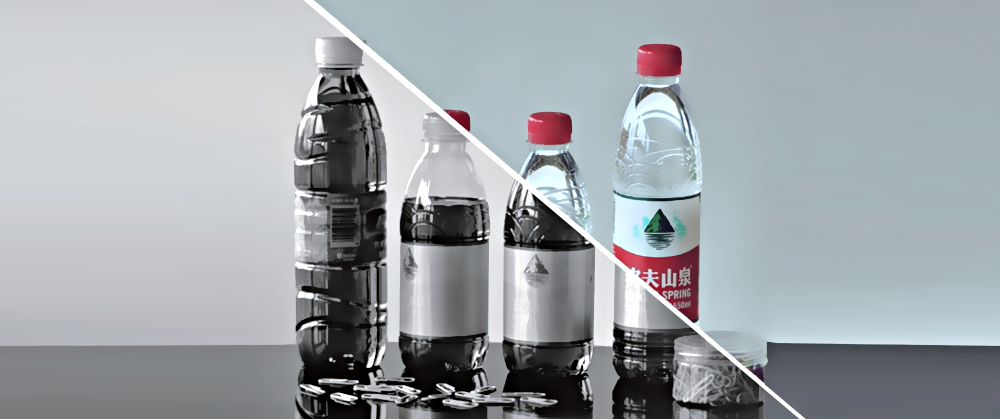

Đặc tính trong suốt với vật liệu của dải SWIR mở ra khả năng 'nhìn xuyên' mạnh mẽ, rất quan trọng cho đảm bảo chất lượng. Các tấm silicon trở nên bán trong suốt ở bước sóng trên ~1,1 µm, cho phép phát hiện khuyết tật nằm dưới lớp bề mặt. Tương tự, các loại bao bì polymer phổ biến—như polyethylene, polypropylene và PET—cho truyền ánh sáng SWIR trong khi vẫn không trong suốt đối với camera nhìn thấy được. Điều này cho phép người kiểm tra đánh giá mức độ đầy, phát hiện vật thể lạ hoặc xác minh hàm lượng độ ẩm bên trong các vỉ thuốc, túi đóng gói hoặc chai kín—mà không cần mở hoặc làm hư hại sản phẩm. Nhờ đó, kỹ thuật chụp ảnh SWIR chuyển đổi các bước kiểm tra truyền thống vốn mang tính phá hủy hoặc thực hiện ngoài dây chuyền thành các quy trình kiểm tra trực tuyến không xâm lấn, tốc độ cao, vừa bảo toàn tính toàn vẹn của sản phẩm vừa đẩy nhanh tiến độ sản xuất.

Hiệu suất trong mọi điều kiện thời tiết: Camera SWIR so với hệ thống nhiệt và hệ thống nhìn thấy được trong điều kiện thiếu sáng hoặc sương mù

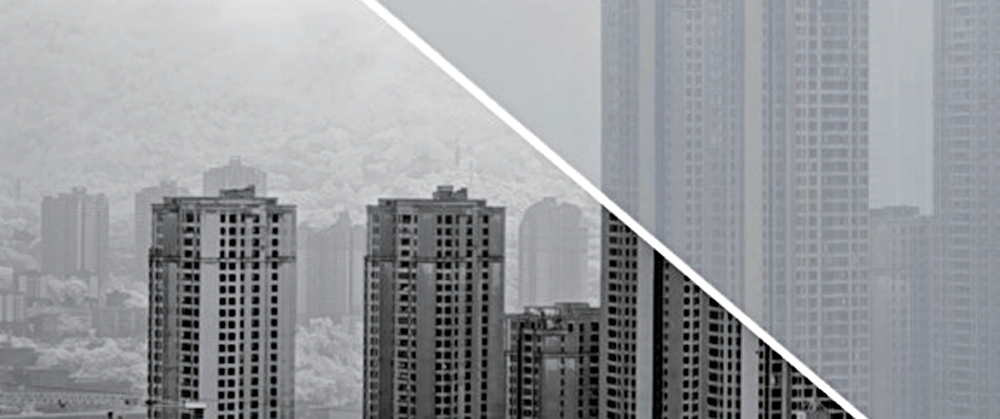

Các camera SWIR kết hợp những ưu điểm về độ phân giải của hệ thống hình ảnh khả kiến với khả năng chống chịu môi trường của các hệ thống hoạt động ở bước sóng dài hơn. Dải bước sóng hoạt động từ 1,4–2,5 µm giúp giảm thiểu hiện tượng tán xạ Rayleigh do sương mù, bụi, khói và mưa nhẹ—giữ được độ tương phản và chi tiết trong khi các camera quang học khả kiến nhanh chóng suy giảm hiệu suất. Khác với các hệ thống nhiệt (LWIR/MWIR), vốn phụ thuộc vào bức xạ nhiệt phát ra từ vật thể và gặp khó khăn trong các cảnh có độ tương phản thấp—ví dụ như nhận diện các vật thể ngụy trang trên nền môi trường xung quanh—SWIR ghi nhận phản chiếu ánh sáng mặt trời hoặc nguồn chiếu sáng chủ động, cung cấp hình ảnh độ phân giải cao mà không phụ thuộc vào nhiệt độ của đối tượng. Điều này khiến SWIR đặc biệt phù hợp cho các hoạt động 24/7: thiết bị hoạt động hiệu quả vào lúc bình minh/bình hôn mà không cần chiếu sáng nhân tạo, tránh được vấn đề chói sáng do ánh sáng mặt trời thường gặp trong chụp ảnh nhiệt ban ngày, đồng thời đảm bảo chất lượng hình ảnh ổn định trong đa dạng điều kiện ánh sáng và thời tiết—đây là yếu tố then chốt đối với xe tự hành, hàng hải và giám sát vùng đệm.

Sẵn sàng khai phá các khả năng chụp ảnh nâng cao với máy ảnh SWIR hiệu suất cao?

Máy ảnh SWIR là một công nghệ đột phá, cho phép kiểm tra không phá hủy và phân biệt theo vật liệu, cũng như chụp ảnh trong mọi điều kiện thời tiết—những khả năng mà bất kỳ hệ thống quang học nhìn thấy được hay hệ thống nhiệt nào cũng không thể sao chép. Bằng cách tích hợp máy ảnh SWIR vào quy trình công nghiệp của bạn, bạn sẽ giảm thiểu phế phẩm, nâng cao tỷ lệ thu hồi, đảm bảo tuân thủ quy định pháp lý và mở ra những khả năng kiểm soát chất lượng mới cho hoạt động sản xuất hoặc tự động hóa của mình.
