Các Giải Pháp Máy ảnh Giám sát Hàn Tốt Nhất cho Tự động hóa

Đối với các nhà sản xuất thiết bị gốc công nghiệp (OEM), các nhà tích hợp hệ thống và các bên liên quan trong sản xuất, camera giám sát hàn hiệu suất cao là nền tảng cốt lõi của kiểm soát chất lượng tự động trong các quy trình hàn, cho phép phát hiện lỗi theo thời gian thực, giảm thiểu công việc sửa chữa và đáp ứng các tiêu chuẩn ngành nghiêm ngặt.

Tại sao chức năng HDR và chụp ảnh trong dải sóng hồng ngoại gần (SWIR) lại thiết yếu đối với hiệu năng đáng tin cậy của camera giám sát hàn

Dải động cao (HDR) để ghi hình chính xác trong môi trường hàn hồ quang mở và môi trường có nhiều bắn tóe

Các hồ quang hàn phát ra độ sáng cực cao—thường vượt quá 10.000 lux—trong khi các hạt bắn tung tóe tạo ra những vùng bóng tối đột ngột và sâu, làm che khuất các khuyết tật quan trọng. Các máy ảnh thông thường bị bão hòa bởi ánh sáng hồ quang hoặc mất chi tiết trong các vùng tối, dẫn đến việc bỏ sót các vết nứt ở cấp micromet và hiện tượng hàn không đầy đủ. Công nghệ Dải động cao (HDR) khắc phục vấn đề này bằng cách chụp nhiều khung hình với các mức phơi sáng khác nhau liên tiếp trong thời gian rất ngắn—lên đến dải 120 dB—và kết hợp thông minh các khung hình này trong vòng vài mili giây. Các khung hình thiếu sáng bảo toàn cấu trúc hồ quang và hành vi của điện cực; các khung hình thừa sáng khôi phục chi tiết trong các vùng tối do bắn tung tóe và ở phần chân mối hàn. Chiến lược chụp hai mức phơi sáng này mang lại độ rõ nét ổn định trên các vật liệu phản chiếu như nhôm, thép không gỉ dễ gây chói, cũng như trong các quy trình hàn kim loại khí bảo vệ (GMAW) có mức bắn tung tóe cao. Trong các dây chuyền tự động, các camera giám sát hàn tích hợp công nghệ HDR giúp giảm 35% số cảnh báo sai so với các hệ thống thông thường.

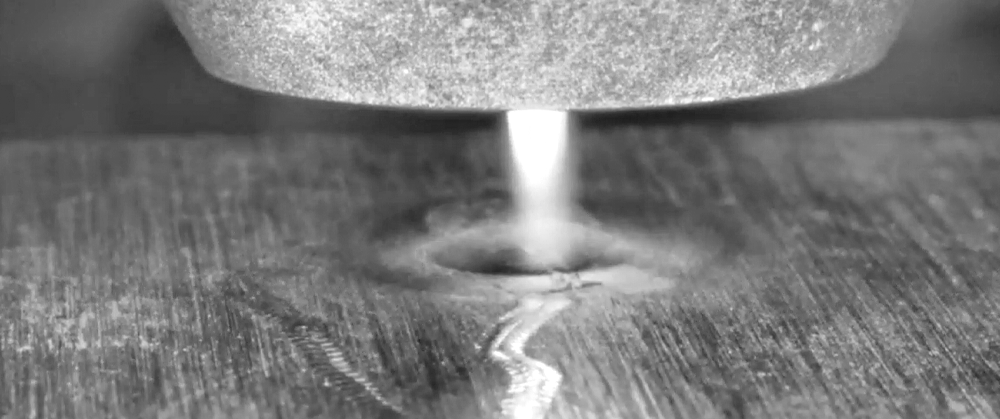

Máy ảnh hồng ngoại sóng ngắn (SWIR) để phân tích vũng chảy, khả năng thâm nhập khói hàn và độ ổn định nhiệt

Khói và khói kim loại hấp thụ mạnh ánh sáng khả kiến nhưng vẫn duy trì độ truyền cao trong dải hồng ngoại sóng ngắn (SWIR) (900–1700 nm). Các camera SWIR tận dụng đặc tính vật lý này để chụp ảnh xuyên qua chướng ngại vật với tốc độ lên đến 100 khung hình/giây—cho phép quan sát thời gian thực hình dạng vũng nóng chảy, hành vi thấm ướt và động lực học quá trình đông đặc. Đặc biệt quan trọng là chúng hỗ trợ phân tích độ ổn định nhiệt: các sai lệch về tốc độ làm mát vượt quá ±15°C/s có tương quan mạnh với nguy cơ thiếu độ kết dính (lack-of-fusion) và được theo dõi liên tục mà không cần tiếp xúc. SWIR cũng phát hiện được độ xốp bên trong vật liệu bằng cách phân giải các dịch chuyển phổ phát xạ liên quan đến hình thái khí bị giữ lại—điều mà các camera nhiệt thông thường không thể phân biệt do độ phân giải không gian thô của chúng. Với độ phân giải dưới 50 μm, SWIR cho phép đo chiều sâu thâm nhập một cách chính xác và phi xâm lấn, từ đó ngăn ngừa biến dạng do nhiệt trên các hợp kim hàng không vũ trụ có độ dày nhỏ. Khi được tích hợp vào các hệ thống giám sát hàn đạt tiêu chuẩn sản xuất, SWIR giúp giảm 40% tỷ lệ sản phẩm lỗi thoát ra ngoài trong các môi trường sinh nhiều khói như đóng tàu.

Phát hiện khuyết tật và phân tích dữ liệu thời gian thực được hỗ trợ bởi trí tuệ nhân tạo trong các hệ thống camera giám sát hàn hiện đại

Các thuật toán học sâu nhận diện như thế nào các khuyết tật: rỗ khí, lõm biên và hàn không ngấu từ luồng video trực tiếp

Hiện đại camera giám sát hàn tích hợp các mô hình học sâu được huấn luyện trên hàng triệu hình ảnh mối hàn đã được gán nhãn—bao quát nhiều loại vật liệu, quy trình và kiểu mối nối. Các thuật toán này phân tích luồng video trực tiếp với tốc độ trên 60 khung hình/giây để phát hiện ba loại khuyết tật nghiêm trọng: rỗ khí được xác định thông qua đặc điểm cụm bong bóng và sự tồn tại dai dẳng trong vùng kim loại nóng chảy; lõm biên được cảnh báo dựa trên các gián đoạn hình học dọc theo đường viền mối hàn; và hàn không ngấu được suy luận từ sự bất đối xứng nhiệt, dòng chảy vật liệu không ổn định và thiếu dấu hiệu thâm nhập vào chân mối hàn. Việc phát hiện tức thì giúp dừng ngay quá trình hàn khuyết tật trước khi chuyển sang giai đoạn xử lý tiếp theo, đồng thời người vận hành nhận được cảnh báo có tính hành động ngay khi các thông số vượt ngưỡng dung sai đã thiết lập sẵn—từ đó cho phép can thiệp ngay lập tức thay vì phải sửa chữa sau quy trình.

Cân bằng Tự động hóa và Giám sát: Xác thực có sự tham gia của con người đối với các mối hàn quan trọng

Mặc dù AI mang lại tốc độ và khả năng mở rộng cho các công việc kiểm tra định kỳ, nhưng các mối hàn có vai trò then chốt trong nhiệm vụ vẫn đòi hỏi xác thực có sự tham gia của con người. Các kỹ sư sử dụng giao diện phát lại đồng bộ của camera giám sát hàn để xem lại các đoạn được AI đánh dấu—đặc biệt là những thất bại phức tạp, nhạy cảm về ngữ cảnh như các vết hàn nguội (cold laps) hoặc các khuyết tật vi mô dễ gây mỏi (fatigue-prone micro-defects), vốn thiếu các đặc trưng hình ảnh hoặc nhiệt rõ ràng. Đối với các bình chịu áp lực, các thành phần hạt nhân và các cụm thiết bị y tế, quy trình phê duyệt kép được áp dụng bắt buộc: AI tự động thông qua 95% các mối hàn, trong khi các chuyên gia lĩnh vực xác nhận phần còn lại. Mọi hành động ghi đè của con người đều được ghi nhật ký và phản hồi vào quá trình huấn luyện mô hình, từ đó hỗ trợ việc cải tiến thuật toán liên tục. Kiến trúc lai này đảm bảo không có bất kỳ khuyết tật nghiêm trọng nào lọt vào công đoạn lắp ráp cuối cùng—mà vẫn duy trì năng suất cao.

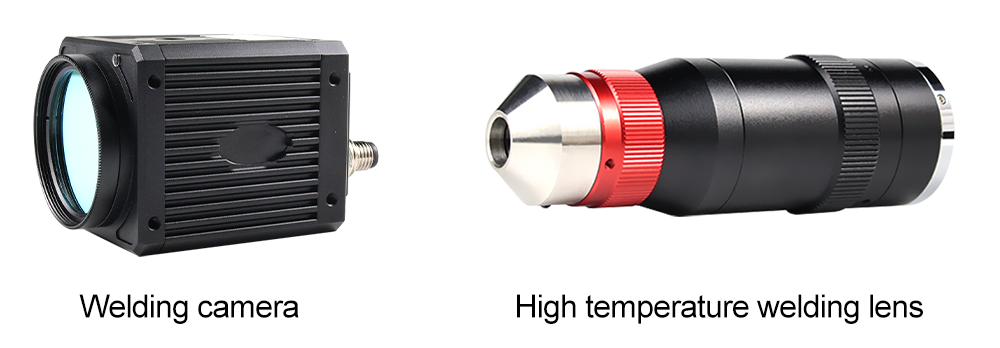

Lựa chọn Camera Giám sát Hàn Phù hợp với Cấp độ Tự động hóa của Bạn: Từ Các Ô Tự động Hóa Robot đến Các Dây Chuyền Sản Xuất Đa Loại

Việc lựa chọn camera giám sát hàn phù hợp đồng nghĩa với việc đồng bộ hóa khả năng phần cứng với cấp độ tự động hóa của bạn—không chỉ dựa trên yêu cầu quy trình. Các ô hàn robot thực hiện các tác vụ khối lượng lớn và lặp đi lặp lại cần camera có độ bền cao, tốc độ cao (trên 120 khung hình/giây) kèm lớp bảo vệ chủ động chống bắn tóe và khả năng chịu nhiệt ổn định (>40°C trong môi trường xung quanh vùng hồ quang). Những hệ thống này phải duy trì khả năng theo dõi ổn định vũng hàn động trong khi kháng lại bụi bẩn, nhiễu điện từ và nhiệt bức xạ. Ngược lại, các dây chuyền sản xuất đa dạng (high-mix) đòi hỏi tính linh hoạt: tích hợp với bộ điều khiển lập trình (PLC), hiệu chuẩn tự động để thay đổi chi tiết nhanh chóng và các thuật toán phần mềm linh hoạt có thể điều chỉnh theo các cấu hình mối hàn khác nhau (ví dụ: mối hàn đối đầu, mối hàn góc, mối hàn chữ T). Các tiêu chí lựa chọn chính bao gồm:

• Độ phân giải : Độ phân giải tối thiểu 1280×720 để nhận diện lỗi một cách đáng tin cậy ở khoảng cách làm việc
• Tương thích : Hỗ trợ natively các giao thức công nghiệp như EtherNet/IP, PROFINET và OPC UA
• Khả năng chịu nhiệt : Đã được kiểm chứng là hoạt động ổn định ở nhiệt độ trên 40°C trong khu vực gần hồ quang hở
• Tính linh hoạt phần mềm các mô-đun phân tích có thể cấu hình, mở rộng quy mô theo mức độ phức tạp của mối hàn

Sự không tương thích giữa các thiết bị gây ra thời gian ngừng hoạt động ngoài kế hoạch và chất lượng không đồng đều. Một nghiên cứu trong ngành cho thấy các dây chuyền sản xuất mất trung bình 740.000 USD mỗi năm do các lần ngừng hoạt động liên quan đến hàn (Ponemon Institute, 2023). Đối với môi trường sản xuất đa dạng (high-mix), camera có chức năng hiệu chuẩn tự động giúp giảm thời gian chuyển đổi lên tới 65% so với thiết lập thủ công—từ đó trực tiếp nâng cao hiệu suất sử dụng dây chuyền và tỷ suất hoàn vốn (ROI).

Tích hợp liền mạch các camera giám sát quá trình hàn vào hệ sinh thái công nghiệp

Các hệ thống camera giám sát hàn hiện đại giúp lấp đầy những khoảng trống dữ liệu quan trọng trong toàn bộ quy trình sản xuất bằng cách tích hợp vào các hệ sinh thái công nghiệp hiện có thông qua các giao thức truyền thông chuẩn hóa và xác định rõ. Việc đồng bộ hóa với Bộ điều khiển Logic Lập trình (PLC), Hệ thống Thực thi Sản xuất (MES) và bộ điều khiển robot cho phép kiểm soát chất lượng vòng kín—trong đó các thông tin thu được từ hình ảnh trực tiếp điều chỉnh hành động của thiết bị. Thời điểm chính xác, đạt được nhờ Giao thức Thời gian Chính xác IEEE 1588 (PTP), loại bỏ hoàn toàn hiện tượng lệch thời gian ở mức miligiây giữa việc chụp ảnh, phân tích và thực thi hành động. Trong hàn ô tô tốc độ cao, sai số đồng bộ dưới 5 μs giúp giảm 22% tỷ lệ nhận diện sai khuyết.

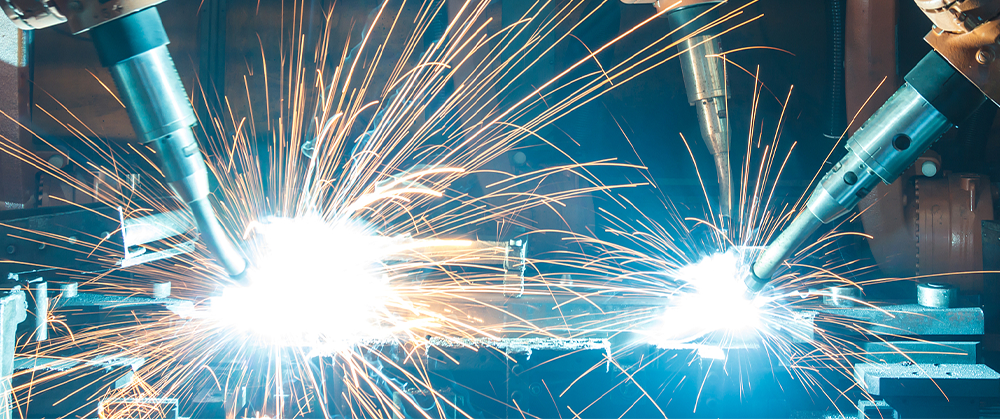

Đồng bộ hóa với Bộ điều khiển Robot, PLC và MES thông qua Các giao thức Kích hoạt theo Thời gian

Các kiến trúc kích hoạt theo thời gian—ví dụ như TTEthernet—đảm bảo việc trao đổi dữ liệu mang tính xác định bằng cách phân bổ các cửa sổ truyền cố định cho các tín hiệu yêu cầu độ chính xác cao về mặt thời gian. Khi một cánh tay robot bắt đầu thực hiện đường hàn, camera sẽ ghi nhận các chỉ số ổn định hồ quang trong vòng 50 ms và chuyển tiếp ngay lập tức tới PLC, từ đó PLC có thể điều chỉnh điện áp, tốc độ cấp dây hàn hoặc tốc độ di chuyển đầu hàn theo thời gian thực. Việc tích hợp với hệ thống MES (Hệ thống Thực thi Sản xuất) ghi lại những điều chỉnh vi mô này cùng với siêu dữ liệu hàn (loại vật liệu, mã nhân viên vận hành, điều kiện môi trường), từ đó xây dựng nên lịch sử sản xuất có thể kiểm toán và truy xuất nguồn gốc. Các nhà sản xuất hàng đầu trong ngành hàng không vũ trụ báo cáo chu kỳ chứng nhận AS9100 được rút ngắn 17% nhờ phương pháp đồng bộ hóa chặt chẽ này.

Xử lý tại biên so với Phân tích đám mây: Các sự đánh đổi về độ trễ, băng thông và tuân thủ

Các thiết bị biên thực hiện phát hiện bắn tóe, theo dõi trọng tâm vũng chảy và phân tích gradient nhiệt tại chỗ—cho phép phản hồi điều chỉnh trong vòng dưới 10 ms, điều kiện thiết yếu đối với các ứng dụng trong lĩnh vực hạt nhân, y tế và quốc phòng, nơi các quy định pháp lý yêu cầu dữ liệu phải được lưu trữ tại chỗ (ví dụ: Tiêu chuẩn ASME BPVC Phần IX, Quy định ITAR). Các phân tích dựa trên đám mây tổng hợp các mẫu dị thường nhiệt đã được ẩn danh từ các cơ sở trên toàn cầu, nhưng gặp giới hạn về băng thông khi xử lý video độ phân giải cao. Các triển khai lai—trong đó thiết bị biên đảm nhiệm 90% quyết định mang tính thời gian nhạy cảm, còn nền tảng đám mây phụ trách các thông tin chiến lược—đem lại sự cân bằng tối ưu giữa độ trễ, bảo mật và khả năng mở rộng.

Sẵn sàng nâng cao kiểm soát chất lượng hàn của bạn với một camera giám sát hàn hiệu suất cao?

Một camera giám sát hàn đáng tin cậy là nền tảng của kiểm soát chất lượng hàn tự động—không có phương pháp kiểm tra thủ công hay hệ thống hình ảnh cơ bản nào có thể sánh được với khả năng phát hiện khuyết tật trong thời gian thực, truy xuất nguồn gốc quy trình và đảm bảo tuân thủ các yêu cầu đối với các hoạt động hàn công nghiệp. Bằng cách lựa chọn một camera giám sát hàn tích hợp công nghệ chụp ảnh HDR và SWIR, phân tích thông minh nhân tạo (AI) cũng như khả năng tích hợp liền mạch vào hệ sinh thái công nghiệp, bạn sẽ giảm tỷ lệ phế phẩm, cắt giảm chi phí gia công lại và đảm bảo tuân thủ các tiêu chuẩn ngành khắt khe nhất.

Đối với các giải pháp camera giám sát hàn dành riêng cho cấp công nghiệp, phù hợp với ứng dụng hàn robot, sản xuất đa chủng loại (high-mix) hoặc các ứng dụng yêu cầu độ tin cậy cao (mission-critical), hoặc để xây dựng một hệ thống kiểm soát chất lượng hàn tích hợp đầy đủ cùng các ống kính bổ trợ, hệ thống chiếu sáng và công cụ phân tích AI (như HIFLY cung cấp), hãy hợp tác với nhà cung cấp có nền tảng chuyên sâu trong lĩnh vực thị giác máy công nghiệp. Kinh nghiệm 15 năm của HIFLY bao quát toàn bộ quy trình thiết kế camera giám sát hàn, sản xuất theo đơn đặt hàng OEM, cũng như tích hợp hệ thống tự động hóa hàn từ đầu đến cuối — được đảm bảo bởi chứng nhận ISO 9001:2015, hỗ trợ tuân thủ quy định toàn cầu và dịch vụ kỹ thuật chuyên biệt. Liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí, thử nghiệm mẫu tùy chỉnh hoặc thiết kế giải pháp giám sát hàn tối ưu cho dây chuyền sản xuất của bạn.
