Camera ở cấp độ bo mạch so với Camera công nghiệp: Giải thích sự khác biệt

Thiết kế vật lý & tính linh hoạt khi tích hợp

Camera cấp bo mạch: Yếu tố hình thức nhỏ gọn, tích hợp trực tiếp vào bảng mạch in (PCB) và lợi thế của giao diện CSI-2/SLVS-EC

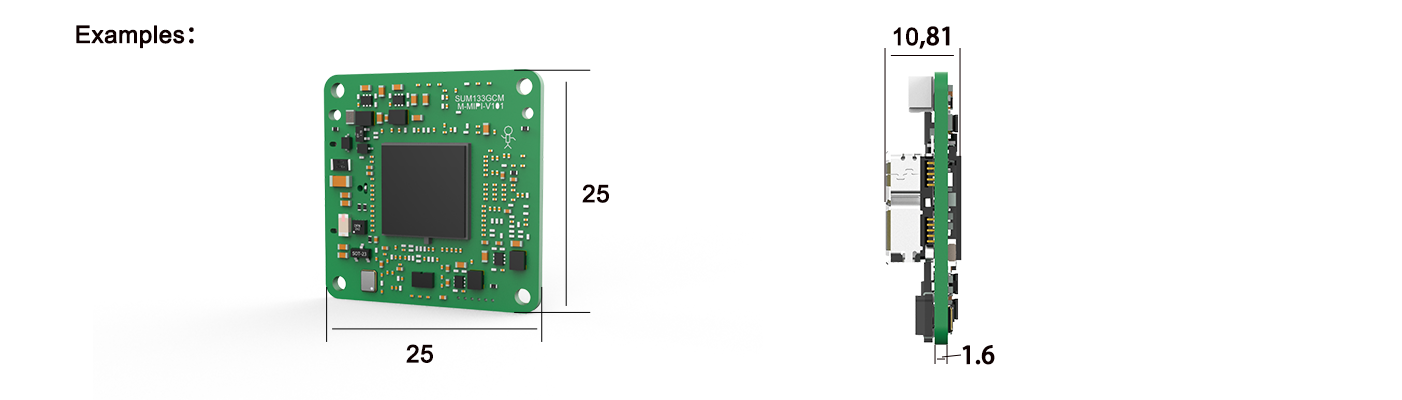

Camera ở cấp độ bo mạch ưu tiên diện tích chiếm chỗ tối thiểu và tích hợp trực tiếp vào các hệ thống chủ. Các yếu tố hình dạng nhỏ gọn của chúng (thường < 25 mm²) cho phép gắn trực tiếp lên bảng mạch in (PCB), loại bỏ hoàn toàn các đầu nối và cáp cồng kềnh. Thiết kế này tận dụng các giao diện tối ưu như MIPI CSI-2 hoặc SLVS-EC, truyền video không nén với tốc độ trên 4 Gbps và nhiễu điện từ (EMI) thấp. Việc tích hợp như vậy làm giảm độ phức tạp trong lắp ráp từ 30–50% so với các mô-đun bên ngoài, khiến chúng trở thành lựa chọn lý tưởng cho các ứng dụng bị giới hạn về không gian như thiết bị nội soi hoặc hệ thống định vị cho máy bay không người lái.

Máy ảnh công nghiệp: Vỏ bọc bền chắc, đạt tiêu chuẩn IP67 trở lên và quản lý nhiệt chủ động cho môi trường khắc nghiệt

Các camera công nghiệp đối phó với những thách thức môi trường nhờ thiết kế cơ khí được gia cố. Được bao bọc trong vỏ nhôm hoặc thép không gỉ, chúng đạt chuẩn bảo vệ xâm nhập IP67/69K chống bụi, độ ẩm và quá trình rửa bằng nước áp lực cao. Hệ thống quản lý nhiệt chủ động—sử dụng bộ làm mát Peltier hoặc ống dẫn nhiệt—duy trì độ ổn định của cảm biến trong dải nhiệt độ khắc nghiệt (-40°C đến +85°C). Khả năng chịu rung lên tới 15G đảm bảo độ tin cậy khi lắp đặt trên các máy móc chuyển động, trong khi các giao diện gắn tiêu chuẩn (khớp nối C-mount, S-mount) giúp đơn giản hóa việc căn chỉnh quang học. Những tính năng này duy trì tuổi thọ hoạt động trên 100.000 giờ trong các điều kiện khắt khe như dây chuyền kiểm tra ô tô hoặc hệ thống giám sát ngoài trời.

Kiểm tra độ bền và độ tin cậy trong môi trường

Tiêu chuẩn camera công nghiệp: MIL-STD-810G, Dải nhiệt độ mở rộng (-40°C đến +85°C) và Chứng nhận EMI/EMC

Các camera công nghiệp trải qua quy trình kiểm định nghiêm ngặt theo tiêu chuẩn MIL-STD-810G, mô phỏng các điều kiện sốc nhiệt, rung cơ học và tiếp xúc với độ ẩm. Việc kiểm tra đạt chuẩn quân sự này đảm bảo hiệu suất ổn định trong các ứng dụng then chốt—từ hậu cần vùng Bắc Cực đến khai thác mỏ sa mạc. Chứng nhận tương thích điện từ (EMI/EMC) (ví dụ: Phần 15B của Ủy ban Truyền thông Liên bang Hoa Kỳ – FCC) đảm bảo khả năng tương thích điện từ trong môi trường có nhiễu điện mạnh, ngăn ngừa hiện tượng sai lệch dữ liệu khi đặt gần động cơ hoặc thiết bị hoạt động ở tần số cao. Các kết quả kiểm định độc lập cho thấy các camera đạt chuẩn có tỷ lệ hỏng hóc dưới 0,1% sau hơn 5.000 giờ vận hành trong điều kiện phun muối ăn mòn—do đó chúng trở thành thiết bị không thể thiếu trong các ứng dụng hàng không vũ trụ, quốc phòng và máy móc hạng nặng, nơi độ tin cậy trực tiếp ảnh hưởng đến an toàn vận hành.

Hạn chế của camera cấp bo mạch: Khả năng làm mát thụ động bị giới hạn, phải giảm công suất khi lắp trong vỏ bọc có nhiệt độ cao và phụ thuộc vào việc che chắn ở cấp độ hệ thống

Các camera ở cấp bo mạch thiếu hệ thống quản lý nhiệt chủ động, chỉ dựa vào làm mát thụ động và luồng không khí từ hệ thống chủ. Trong các vỏ bọc có nhiệt độ môi trường vượt quá 60°C, chúng yêu cầu giảm công suất—giảm tốc độ khung hình hoặc độ phân giải từ 15–30% nhằm ngăn cảm biến quá nhiệt—một sự đánh đổi làm phức tạp hóa các ứng dụng có thông lượng cao như kiểm tra quang học tự động. Ngoài ra, do thiếu lớp chắn nhiễu điện từ (EMI) tích hợp, độ toàn vẹn tín hiệu của chúng hoàn toàn phụ thuộc vào các rào cản ở cấp độ hệ thống. Trong các cấu hình không được chắn nhiễu, nhiễu từ thiết bị hàn hoặc bộ điều khiển tần số biến đổi có thể làm suy giảm hiệu năng lên đến 40%. Do đó, kỹ sư buộc phải bổ sung thêm các bộ tản nhiệt và gioăng dẫn điện vào vỏ bọc hệ thống chủ, làm gia tăng độ phức tạp trong quy trình xác nhận tính năng nhiệt và tương thích điện từ (EMC).

Hiệu năng hình ảnh và khả năng thời gian thực

Độ chính xác của màn trập toàn cục, độ trễ kích hoạt dưới 10 µs và đồng bộ phần cứng (GenICam, IEEE 1588)

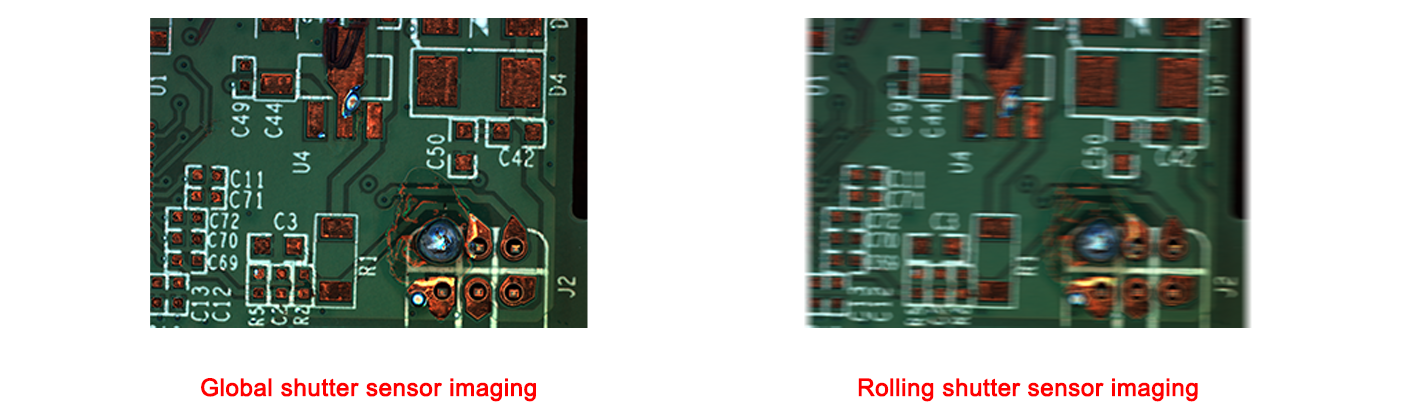

Các camera công nghiệp loại bỏ các hiện tượng biến dạng do chuyển động bằng cách sử dụng cảm biến chụp toàn khung (global shutter), có khả năng ghi lại các đối tượng đang di chuyển với tốc độ lên đến 120 km/h mà không bị méo mó—điều kiện thiết yếu đối với kiểm tra quang học tự động (AOI). Chúng duy trì độ chính xác về thời gian ở mức ±0,1% trong suốt các thay đổi nhiệt độ nhờ đồng bộ hóa theo Giao thức Thời gian Chính xác IEEE 1588 (PTP). Độ trễ kích hoạt dưới 10 µs cho phép phối hợp chính xác ở cấp độ miligiây với các cánh tay robot, trong khi tiêu chuẩn hóa GenICam đảm bảo tính nhất quán về lệnh điều khiển trên mọi nền tảng. Các nghiên cứu độc lập xác nhận rằng việc đồng bộ hóa này làm giảm 37% lỗi kiểm tra trong các môi trường có rung động mạnh.

Xử lý trên bo mạch: Hiệu chỉnh hình ảnh tăng tốc bằng FPGA, truyền dữ liệu vùng quan tâm (ROI) và các đường ống xử lý được tối ưu hóa bởi firmware

Các đường ống xử lý được tăng tốc bằng FPGA xử lý ảnh độ phân giải 12 MP trong dưới 3 ms, đồng thời áp dụng phát hiện lỗi theo thời gian thực trước khi dữ liệu rời khỏi máy ảnh. Việc truyền dữ liệu theo vùng quan tâm (ROI) giảm yêu cầu về băng thông tới 60%, chỉ truyền các phần ảnh có liên quan thông qua giao thức GigE Vision. Việc hiệu chỉnh được tối ưu hóa bởi firmware xử lý méo ống kính và độ sáng không đồng đều ngay tại thiết bị đầu cuối—đây là yếu tố thiết yếu trong kiểm soát chất lượng dược phẩm. Ngược lại, các máy ảnh cấp bo mạch thường chuyển những tác vụ này sang hệ thống chủ để xử lý, gây ra độ trễ xử lý từ 15–20 ms, làm suy giảm năng suất trong các ứng dụng phân loại tốc độ cao.

Sự phù hợp với ứng dụng và các yếu tố liên quan đến vòng đời

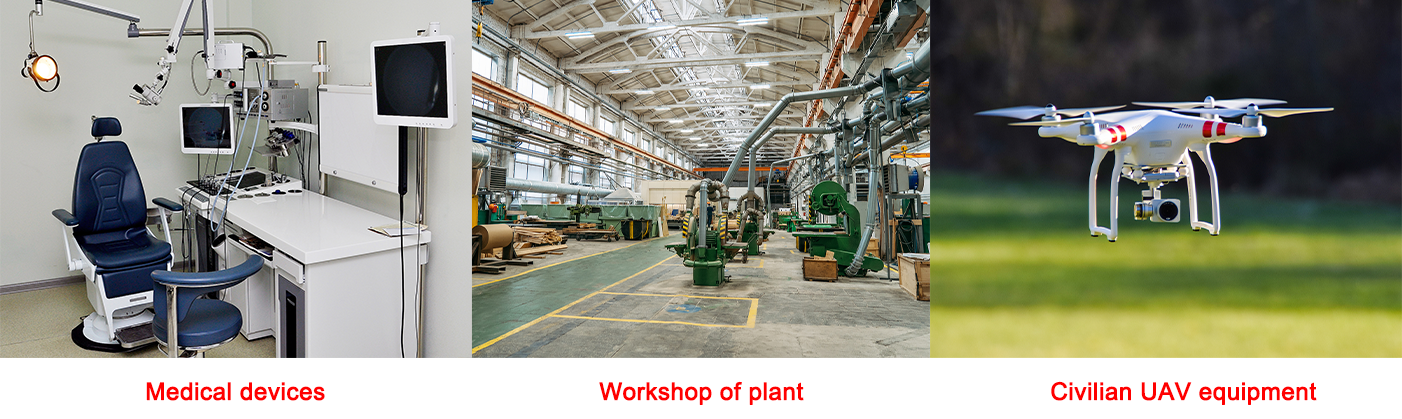

Việc lựa chọn giữa camera cấp bo mạch và camera công nghiệp phụ thuộc vào việc phù hợp giữa thông số kỹ thuật với môi trường vận hành cũng như chi phí vòng đời tổng thể. Đối với các triển khai dài hạn trong các hệ thống cố định—như máy bán hàng tự động hoặc thiết bị y tế—camera cấp bo mạch mang lại khoản tiết kiệm đáng kể về tích hợp nhờ tận dụng cơ sở hạ tầng bảng mạch in (PCB) hiện có. Ngược lại, camera công nghiệp cung cấp độ bền vượt trội trong các điều kiện khắc nghiệt như sàn nhà máy hoặc robot ngoài trời, nơi vỏ bọc đạt chuẩn IP67 và khả năng chịu nhiệt rộng (-40°C đến +85°C) giúp ngăn ngừa ăn mòn và trôi lệch cảm biến. Các nghiên cứu ngành cho thấy 70% chi phí bảo trì đối với hệ thống thị giác bắt nguồn từ hư hại do yếu tố môi trường hoặc lỗi thời linh kiện, do đó các chính sách bảo hành mở rộng và xếp hạng MTBF được chứng nhận trên 100.000 giờ là yếu tố then chốt đối với các ứng dụng công nghiệp. Các doanh nghiệp cũng cần cân nhắc chiến lược đảm bảo tính tương lai: các thiết bị công nghiệp thường hỗ trợ nâng cấp mô-đun ống kính và cập nhật firmware trong suốt một thập kỷ, trong khi camera cấp bo mạch phụ thuộc vào chu kỳ thay thế riêng của nhà sản xuất thiết bị gốc (OEM). Cần tính đến cả việc khấu hao nhanh hơn trong các môi trường rung động mạnh và yêu cầu bắt buộc tuân thủ tiêu chuẩn an ninh mạng IEC 62443 nhằm tránh các chi phí cải tạo tốn kém.

Sẵn sàng chọn giải pháp camera phù hợp cho ứng dụng OEM hoặc công nghiệp của bạn?

Việc lựa chọn giữa camera cấp bo mạch và camera công nghiệp hoàn toàn được bao bọc phụ thuộc hoàn toàn vào môi trường triển khai, yêu cầu tích hợp cũng như mục tiêu sản xuất dài hạn của bạn. Trong khi camera cấp bo mạch mang lại độ nhỏ gọn vượt trội và tính linh hoạt cao trong tích hợp dành riêng cho các thiết kế OEM nhúng, thì camera công nghiệp lại cung cấp độ bền cơ học cao, khả năng xử lý trên bo mạch và độ tin cậy lâu dài cần thiết cho các ứng dụng tự động hóa công nghiệp trong môi trường khắc nghiệt. Không có giải pháp nào duy nhất đáp ứng tối ưu cho mọi trường hợp sử dụng, và việc hợp tác với một nhà cung cấp giàu kinh nghiệm sẽ đảm bảo bạn lựa chọn đúng công nghệ phù hợp với ứng dụng của mình.
