Các Trường hợp Sử dụng Máy ảnh Chụp Diện Tích trong Dây chuyền Đóng gói và Lắp ráp

Kiểm tra tĩnh độ chính xác cao nhằm đảm bảo tính toàn vẹn của bao bì

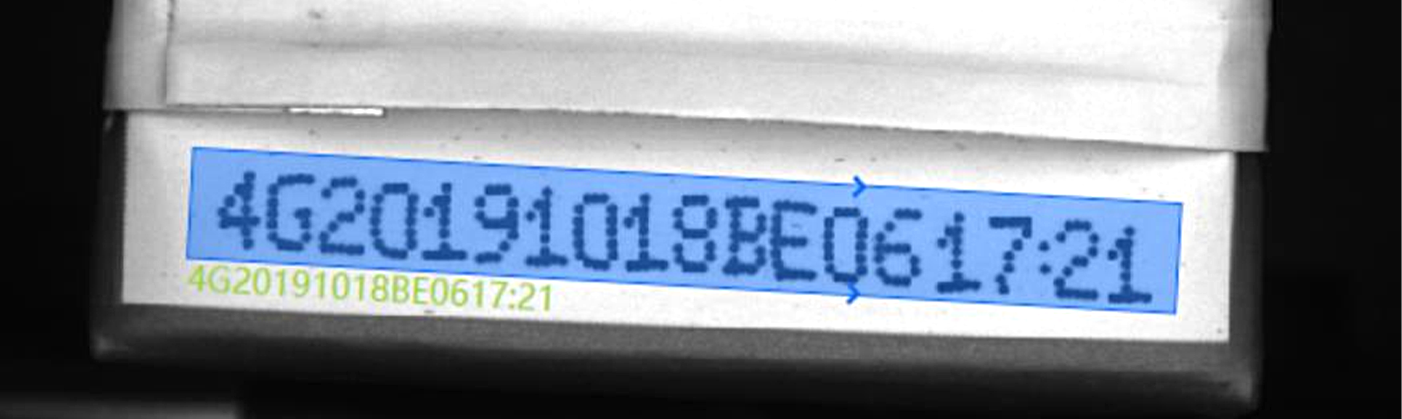

Xác minh nhãn mác và độ chính xác về nội dung bằng ảnh chụp từ máy ảnh quét khu vực

Các camera quét khu vực chụp ảnh 2D chi tiết về sản phẩm khi chúng di chuyển dọc theo dây chuyền sản xuất, đảm bảo nhãn mác chính xác đến từng chi tiết nhỏ nhất. Các hệ thống kiểm tra này kiểm tra mọi thứ — từ số lô và ngày hết hạn đến những dấu hiệu quy định nhỏ mà chúng ta thường bỏ qua — với tốc độ cực cao, lên tới hơn 1.200 sản phẩm mỗi phút. Điều này loại bỏ nhu cầu nhân viên phải kiểm tra thủ công từng bao bì, nhờ đó tiết kiệm thời gian và giảm thiểu sai sót do con người gây ra. Các camera đánh giá mức độ dễ đọc của văn bản, vị trí các yếu tố trên bao bì và việc màu sắc có khớp với yêu cầu hay không. Chúng phát hiện những vấn đề mà con người khó lòng nhận ra — chẳng hạn như dòng in bị nhòe ở chỗ này, mã vạch bị lệch một chút ở chỗ kia, hoặc nhãn sai bị dán nhầm lên sản phẩm. Theo nghiên cứu của Viện Ponemon thực hiện năm ngoái, các công ty áp dụng các biện pháp kiểm tra tự động này trung bình tiết kiệm khoảng 740.000 đô la Mỹ mỗi năm chỉ riêng chi phí tiềm tàng liên quan đến việc thu hồi sản phẩm.

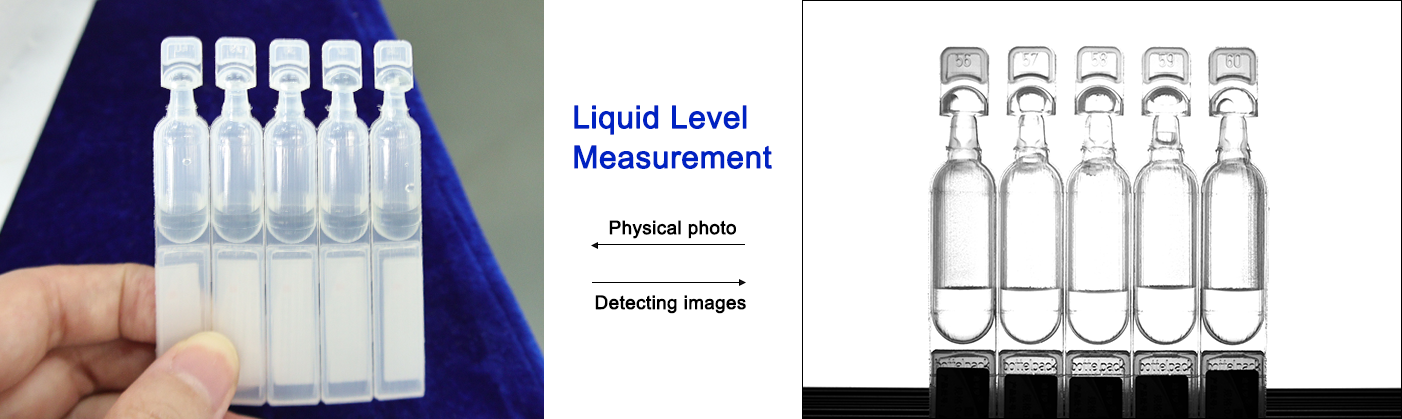

Kiểm tra độ kín của nắp/niêm phong và phát hiện mức đầy bằng hình ảnh quét diện tích 2D

Khoảng một phần tư số vấn đề về bao bì được phát hiện trong các cuộc kiểm tra tại nhà máy bắt nguồn từ các sự cố liên quan đến niêm phong. Công nghệ quét diện tích giúp giải quyết thách thức này bằng cách kết hợp cả góc nhìn từ trên xuống và góc nhìn nghiêng. Các hệ thống này kiểm tra độ chính xác khi vặn nắp lên chai, vị trí đặt đúng của dải chống xâm nhập (tamper band), đo mức chất lỏng với độ chính xác tới ±0,5 mm, đồng thời phát hiện bất kỳ vết bẩn nào trên bề mặt niêm phong hoặc các mối hàn nhiệt chưa hình thành đầy đủ. Công nghệ này còn sử dụng sự khác biệt về độ xám để phát hiện những rò rỉ vi mô ở nắp đóng chai và xác định các bao bì chưa được đổ đầy đủ trước khi rời khỏi nhà máy. Các nhà sản xuất thực phẩm báo cáo giảm khoảng 45–50% khiếu nại từ khách hàng sau khi triển khai các phương pháp kiểm tra này — điều này đặc biệt quan trọng khi xử lý các sản phẩm nhạy cảm như dược phẩm hoặc hàng dễ hư hỏng.

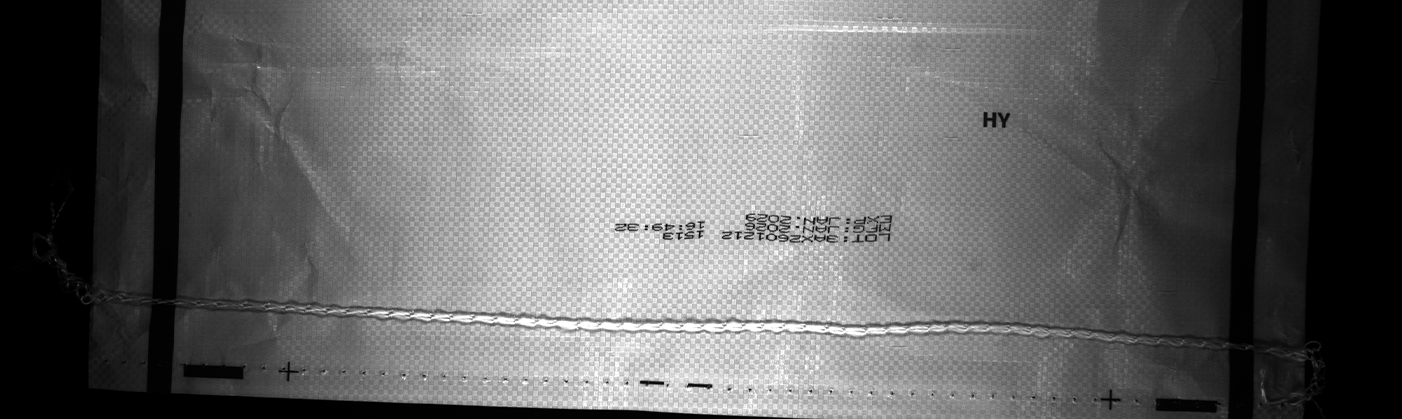

Phát hiện khuyết tật trên bao bì nhựa và màng co: nếp nhăn, rách, vùng phủ không đầy đủ

Tại các điểm chuyển tải trên băng chuyền, camera quét khu vực kiểm tra sản phẩm được bọc màng co trong thời gian thực, phát hiện các bất thường nghiêm trọng trên màng:

Việc kiểm tra gần như không dung nạp sai sót này giúp kéo dài thời hạn sử dụng, đảm bảo tính toàn vẹn của lớp chắn và loại bỏ các điểm nghẽn liên quan đến việc xác minh thủ công.

Xác thực thành phần và phân loại khuyết tật theo thời gian thực trên dây chuyền lắp ráp

Kiểm tra sự hiện diện, vắng mặt và hướng đặt của các chi tiết được định vị bằng camera quét khu vực

Các camera quét khu vực kiểm tra ngay lập tức các chi tiết được định vị trên những dây chuyền lắp ráp vận hành cực nhanh, đảm bảo mọi chi tiết đều có mặt, không thiếu sót và tất cả các thành phần đều được định hướng chính xác. Các hệ thống này có thể phát hiện những sai lệch nhỏ nhất xuống tới khoảng 0,1 mm, nghĩa là các bu-lông và đầu nối sẽ được lắp đặt chính xác trong quá trình tự động hóa. Lấy ví dụ trong sản xuất điện tử: trước khi tiến hành hàn, các camera này sẽ kiểm tra lại lần nữa xem các tụ điện đã được đặt đúng vị trí theo yêu cầu thiết kế hay chưa. Việc này giúp ngăn ngừa những sai sót tốn kém xảy ra về sau và duy trì ổn định chất lượng sản phẩm qua các ca sản xuất khác nhau. Các kiểm tra theo thời gian thực giúp giảm khoảng 30% lỗi lắp ráp, nhờ đó nhà máy tăng tốc độ sản xuất mà vẫn đảm bảo duy trì năng suất thường lệ.

Phát hiện khuyết tật bề mặt và cấu trúc trên các chi tiết đứng yên hoặc di chuyển theo bước định vị

Các hệ thống quét diện tích (area scan) phát hiện mọi loại vấn đề bề mặt như vết xước, vết lõm và những vết nứt mảnh như sợi tóc, đồng thời cũng phát hiện các điểm yếu về cấu trúc — bất kể chi tiết đang đứng yên hay di chuyển dọc theo dây chuyền sản xuất. Các hệ thống này hoạt động rất nhanh, xử lý vật liệu ở tốc độ lên đến 120 mét mỗi phút, đồng thời phân tích kết cấu và hình dạng để đánh dấu các khuyết tật nhằm robot có thể loại bỏ ngay lập tức. Nhờ sức mạnh tính toán tại biên (edge computing), hình ảnh được xử lý trong vòng chỉ 10 mili-giây hoặc ít hơn, nghĩa là hệ thống có thể phản ứng gần như tức thì. Kết quả đạt được? Tỷ lệ khuyết tật giảm đáng kể trên toàn bộ quy trình. Sản phẩm trở nên đáng tin cậy hơn tổng thể vì các nhà sản xuất phát hiện sớm các vấn đề. Hơn nữa, các hệ thống này thích ứng linh hoạt với nhiều điều kiện chiếu sáng khác nhau và các bộ phận chuyển động mà không bỏ sót bất kỳ chi tiết nào, nhờ đó có thể triển khai hiệu quả trong hầu hết mọi môi trường sản xuất công nghiệp.

Tối ưu hóa việc tích hợp camera quét diện tích nhằm nâng cao độ tin cậy trong công nghiệp

Đồng bộ hóa hệ thống chiếu sáng, ống kính và tín hiệu kích hoạt để đảm bảo chất lượng hình ảnh ổn định trong đóng gói và lắp ráp

Việc thành thạo trong việc phát hiện khuyết tật thực sự phụ thuộc vào việc đảm bảo ánh sáng, thiết bị quang học và các bộ kích hoạt (trigger) phối hợp với nhau một cách chính xác. Việc sử dụng đèn chiếu sáng khuếch tán phía trước giúp giảm thiểu những bóng mờ và phản xạ gây khó chịu, vốn làm cho việc quan sát nhãn trở nên không rõ ràng. Các ống kính telecentric rất hiệu quả vì chúng duy trì độ chính xác của phép đo ngay cả khi các chi tiết không được đặt ở vị trí hoàn hảo. Thời điểm kích hoạt cần phải đồng bộ chính xác với chuyển động của băng chuyền hoặc vị trí đặt các chi tiết để có thể chụp được hình ảnh rõ nét, không bị nhòe. Khi các thành phần khác nhau không phối hợp đúng cách, sự cố sẽ xảy ra — hoặc sản phẩm bị loại bỏ một cách không cần thiết, hoặc tệ hơn là các khuyết tật thực tế lại lọt qua mà không được phát hiện. Việc tích hợp tất cả các thành phần này với bộ điều khiển lập trình (Programmable Logic Controller – thường gọi tắt là PLC) thông qua một thiết bị được gọi là Bộ chuyển mạch tự động (Automatic Transfer Switch) giúp đảm bảo toàn bộ hệ thống vận hành trơn tru ngay cả khi có sự thay đổi nguồn điện. Giải pháp này giúp giảm thiểu thời gian ngừng máy và duy trì hiệu quả kiểm tra chất lượng trên các dây chuyền sản xuất vận hành nhanh, nơi từng giây đều mang tính quyết định.

Sẵn sàng tối ưu hóa quy trình kiểm tra bao bì và dây chuyền lắp ráp của bạn bằng camera quét diện tích?

Camera quét diện tích là nền tảng cho hệ thống kiểm soát chất lượng đáng tin cậy và tốc độ cao trong tự động hóa bao bì và dây chuyền lắp ráp — không một phương pháp kiểm tra thủ công hay hệ thống hình ảnh cơ bản nào có thể sánh được về độ chính xác, năng suất và tính nhất quán. Bằng cách thiết lập hệ thống camera quét diện tích phù hợp với nhu cầu kiểm tra bao bì và lắp ráp đặc thù của bạn, kết hợp cùng hệ thống chiếu sáng tối ưu, ống kính phù hợp và đồng bộ hóa tín hiệu kích hoạt, bạn sẽ giảm thiểu các đợt thu hồi sản phẩm tốn kém, hạn chế tình trạng loại bỏ sai và khai thác tối đa hiệu quả sản xuất.

Đối với các giải pháp camera quét khu vực (area scan) dành riêng cho ngành công nghiệp, được thiết kế phù hợp với ứng dụng dây chuyền đóng gói và lắp ráp của bạn, hoặc để xây dựng một hệ thống thị giác máy hoàn chỉnh tích hợp đầy đủ bao gồm ống kính bổ trợ, hệ thống chiếu sáng và điều khiển tự động (như HIFLY cung cấp), hãy hợp tác cùng một nhà cung cấp có nền tảng vững chắc trong lĩnh vực thị giác máy công nghiệp. Với 15 năm kinh nghiệm, HIFLY chuyên về camera quét khu vực (area scan), camera quét đường (line scan) cũng như các hệ thống thị giác máy toàn diện phục vụ tự động hóa trong đóng gói và lắp ráp — được chứng nhận theo tiêu chuẩn ISO 9001:2015, sở hữu hơn 30 bằng sáng chế phát minh và hỗ trợ hơn 2.500 khách hàng tại hơn 30 quốc gia. Liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí nhằm tối ưu hóa thiết lập kiểm tra bằng camera quét khu vực (area scan) của bạn.
