Hướng dẫn về Camera Quét Khu Vực: Lợi ích và Ứng dụng Công nghiệp

Nguyên lý Hoạt động của Máy ảnh Quét Khu vực: Công nghệ Cốt lõi và Cơ sở Hình ảnh

Định nghĩa và Nguyên lý Hoạt động của Máy ảnh Quét Khu vực

Các camera quét vùng chụp toàn bộ ảnh 2D cùng một lúc nhờ mảng điểm ảnh hình chữ nhật của chúng, về cơ bản ‘đóng băng’ mọi thứ đang diễn ra phía trước — dù là các vật thể đứng yên hay những vật đang chuyển động rất chính xác. Loại camera này khác biệt với camera quét dòng, vốn xây dựng ảnh từng hàng một. Các mô hình camera quét vùng cung cấp ngay lập tức ảnh toàn khung, do đó rất phù hợp để kiểm tra chất lượng trên dây chuyền sản xuất, thực hiện đo đạc và định hướng máy móc trong các quy trình lắp ráp. Khi ánh sáng đi qua ống kính, nó sẽ chiếu lên cảm biến CCD hoặc CMOS bên trong thân máy ảnh. Các điốt quang nhỏ li ti này chuyển đổi các hạt ánh sáng tới thành các điện tích. Sau khi quá trình này hoàn tất, hệ thống chuyển đổi các tín hiệu này từ dạng tương tự sang dữ liệu số để chúng ta có thể quan sát được sự việc đang diễn ra theo thời gian thực. Hãy tưởng tượng việc phát hiện các khuyết tật siêu nhỏ chỉ vài micromet hoặc đo kích thước chi tiết với độ chính xác tuyệt đối. Dù hoạt động khá giống các máy ảnh thông thường mà chúng ta dùng để chụp ảnh, nhưng các phiên bản công nghiệp phải đủ bền bỉ để chịu được môi trường nhà máy, có khả năng đồng bộ thời gian chính xác khi được kích hoạt và tích hợp trơn tru vào các hệ thống tự động hóa — nơi từng miligiây đều mang tính quyết định.

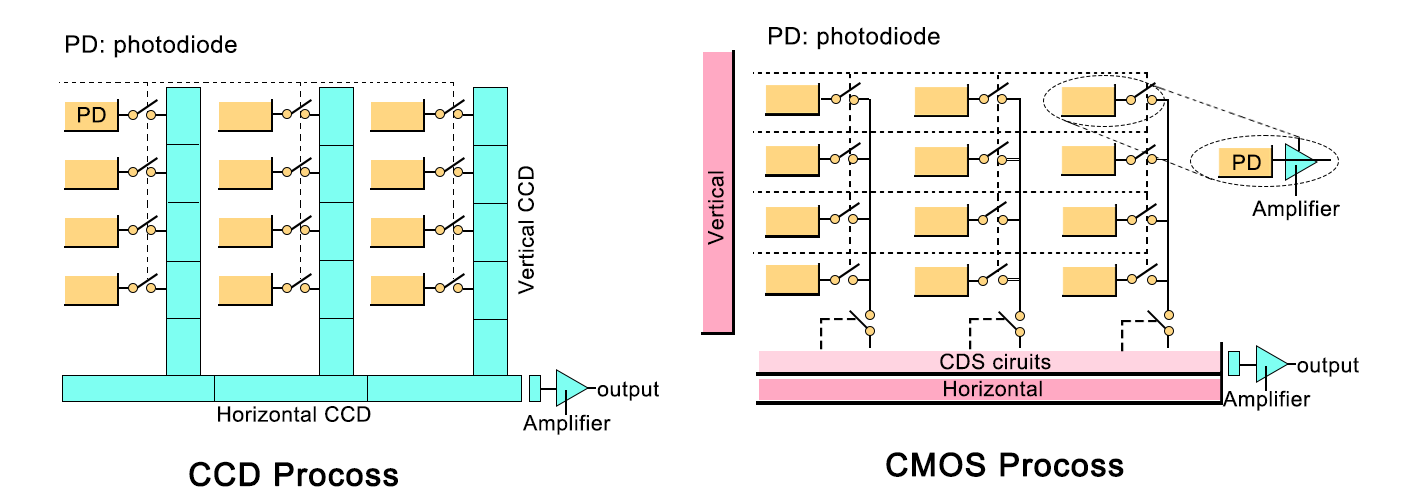

Cảm biến CCD so với CMOS: Kiến trúc, tốc độ và hiệu suất nhiễu trong bối cảnh công nghiệp

Sự khác biệt cơ bản giữa cảm biến CCD và CMOS chủ yếu nằm ở cách chúng xử lý dữ liệu cũng như các điểm đánh đổi tổng thể trong hệ thống. Với công nghệ CCD, toàn bộ điện tích thu được di chuyển tuần tự qua từng điểm ảnh (pixel) hướng về một bộ khuếch đại trung tâm. Cấu trúc này mang lại độ đồng nhất hình ảnh rất cao và vốn tạo ra ít nhiễu hơn nhiều, nhờ đó chúng từng rất phù hợp cho các ứng dụng như thiết bị quan sát ban đêm hoặc công việc phòng thí nghiệm, nơi điều kiện ánh sáng cực kỳ yếu. Tuy nhiên, cũng tồn tại một hạn chế ở đây: do hoạt động theo kiểu tuần tự, cảm biến CCD không thể chụp ảnh nhanh và thường tiêu thụ nhiều điện năng hơn trong quá trình vận hành. Ngược lại, cảm biến CMOS được tích hợp các bộ khuếch đại nhỏ ngay tại từng điểm ảnh riêng lẻ. Điều này cho phép nhiều vùng trên cảm biến xử lý thông tin đồng thời, từ đó đạt được tốc độ khung hình vượt mức 300 khung/giây — một yếu tố đặc biệt quan trọng khi kiểm tra quy mô lớn các linh kiện điện tử. Ngày nay, nhờ những cải tiến trong thiết kế CMOS — chẳng hạn như sử dụng điốt quang cố định (pinned photodiodes) và kỹ thuật lấy mẫu kép (double sampling) — khoảng cách về hiệu suất nhiễu giữa CMOS và các mẫu CCD đời cũ đã được thu hẹp đáng kể. Đối với hầu hết các ứng dụng tự động hóa nhà máy hiện nay, CMOS rõ ràng đang chiếm ưu thế vì nó có khả năng chụp ảnh nhanh hơn khoảng mười lần so với các cảm biến CCD cùng kích thước, đồng thời tiêu thụ điện năng ít hơn rất nhiều — đôi khi giảm tới một trăm lần! Hơn nữa, các chip CMOS này còn dễ mở rộng và tích hợp hơn vào nhiều loại máy móc và thiết bị khác nhau trong các ngành công nghiệp đa dạng.

Các chỉ số hiệu suất quan trọng: Tốc độ khung hình, Kích thước điểm ảnh, Kiểm soát thời gian phơi sáng và Hiệu suất lượng tử

Việc lựa chọn camera quét diện tích phù hợp phụ thuộc vào bốn chỉ số có mối liên hệ mật thiết với nhau:

Hiệu suất lượng tử (Quantum Efficiency - QE) về cơ bản đo lường số photon đi vào thực tế được chuyển đổi thành các electron sử dụng được. Yếu tố này đặc biệt quan trọng trong các lĩnh vực như bao bì dược phẩm. Các cảm biến CMOS chiếu sáng từ phía sau (back-illuminated CMOS) đạt hiệu suất QE trên 70% hoạt động rất tốt trong ứng dụng này vì chúng vẫn có thể thực hiện kiểm tra chính xác ngay cả trong điều kiện ánh sáng yếu. Khi kết hợp những cảm biến này với công nghệ màn trập toàn cục (global shutter), vốn chụp đồng thời tất cả các điểm ảnh thay vì quét từng điểm ảnh một cách tuần tự, các nhà sản xuất sẽ thu được hình ảnh rõ nét mà không bị méo do chuyển động. Kết quả là gì? Họ có thể phát hiện ra những khuyết tật cực nhỏ, kích thước dưới 10 micron, cả trên dây chuyền sản xuất linh kiện ô tô lẫn trong quy trình lắp ráp linh kiện điện tử – nơi độ chính xác là yêu cầu tuyệt đối.

Tại Sao Nên Chọn Máy Ảnh Quét Khu Vực?

Máy ảnh quét khu vực mang lại khả năng vượt trội chưa từng có về hiệu quả chi phí, tính đơn giản khi tích hợp và khả năng thích ứng cho kiểm tra thị giác tự động. Việc chụp toàn khung trong một lần phơi sáng loại bỏ yêu cầu đồng bộ hóa chuyển động phức tạp mà các hệ thống quét dòng hoặc lập hồ sơ 3D đòi hỏi—do đó, chúng rất phù hợp cho các chi tiết cố định, chuyển động ngắt quãng hoặc dừng băng chuyền theo thời điểm chính xác.

Sự đơn giản trong vận hành này trực tiếp chuyển hóa thành lợi tức đầu tư (ROI): các triển khai đạt mức giảm tới 23% chi phí tích hợp so với các kiến trúc thay thế, đồng thời vẫn duy trì tính linh hoạt khi chuyển đổi sản phẩm và cấu hình lại dây chuyền. Trong kiểm tra bảng mạch in điện tử (PCB), các hệ thống quét diện tích thể hiện tỷ lệ phát hiện lỗi cao hơn 7% , theo nghiên cứu đánh giá ngành thị giác công nghiệp năm 2023 của Viện Ponemon.

Tính đa dụng của chúng còn mở rộng đáng tin cậy sang các ứng dụng đo lường, định vị và xác minh sự hiện diện/không hiện diện—đặc biệt trong các trường hợp có thể đảm bảo điều kiện chiếu sáng ổn định và độ ổn định của vật thể. Các lợi ích bao gồm:

• Giảm yêu cầu về phần cứng xử lý (không cần bộ bắt khung chuyên dụng cho quét dòng hay bộ điều khiển chuyển động)
• Tương thích natively với phần mềm thị giác máy công nghiệp chuẩn ngành (ví dụ: HALCON, VisionPro, OpenCV)
• Giảm chi phí bảo trì nhờ số lượng bộ phận chuyển động ít hơn và cấu hình quang học đơn giản hơn

Các nhà sản xuất triển khai những camera này để đạt tỷ lệ cảnh báo sai gần bằng không trong các kiểm tra quan trọng—đồng thời duy trì tốc độ xử lý lên đến 60 khung hình/giây—giúp chúng trở thành nền tảng thiết yếu cho tự động hóa có độ chính xác cao và độ tin cậy cao.

Các Ứng Dụng Công Nghiệp Hàng Đầu của Camera Quét Khu Vực

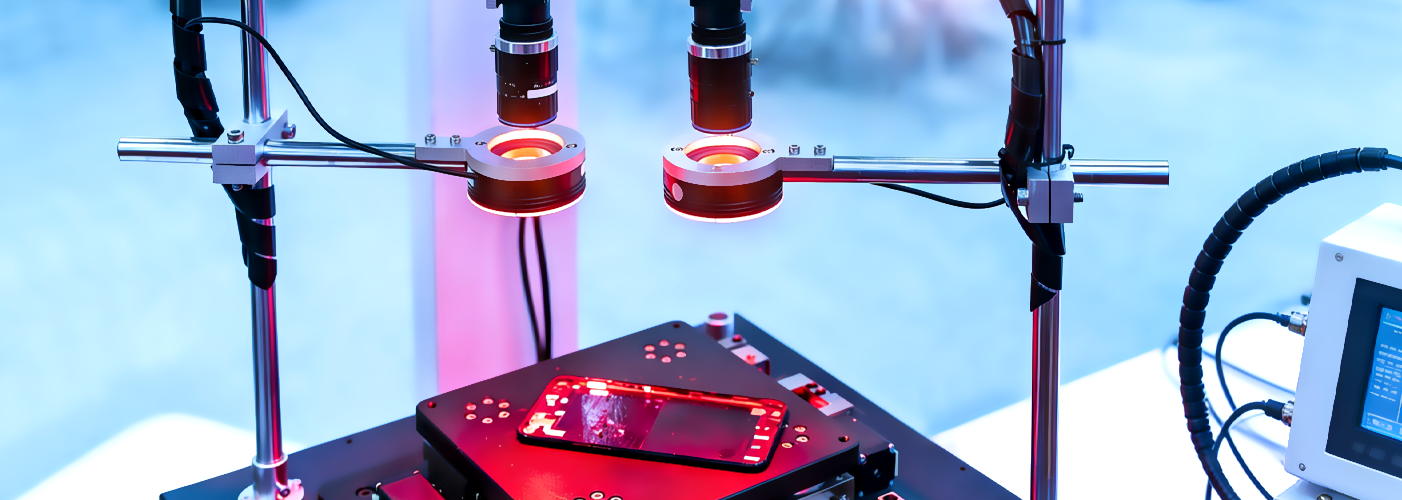

Kiểm tra chất lượng chính xác: Bảng mạch điện tử (PCB), linh kiện ô tô và bao bì dược phẩm

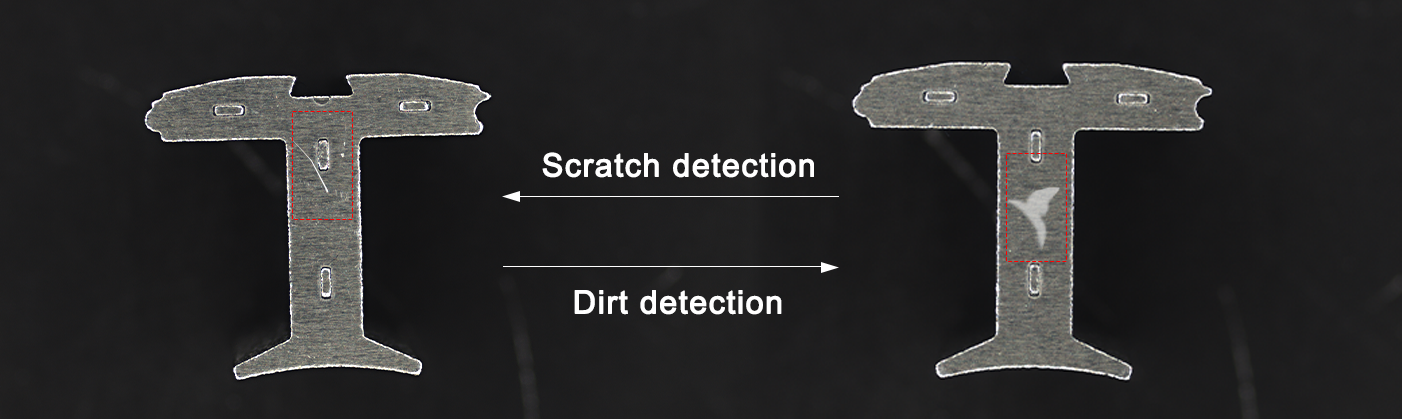

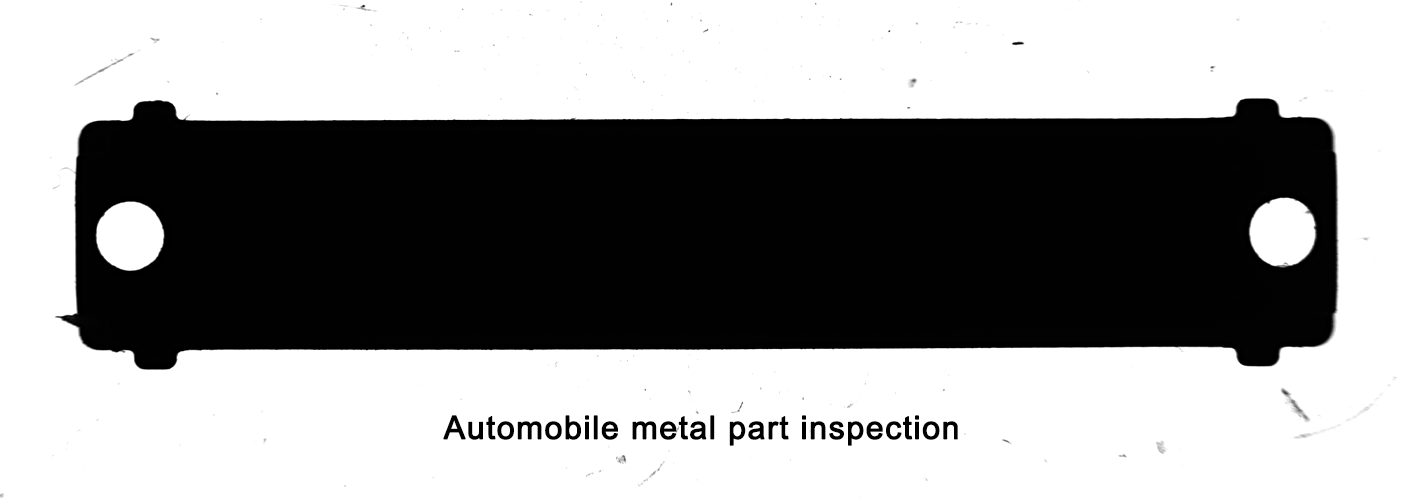

Các camera quét vùng đã trở thành giải pháp hàng đầu cho các kiểm tra 2D chi tiết trong những ngành công nghiệp mà chất lượng là yếu tố quan trọng nhất. Chẳng hạn trong sản xuất điện tử, những thiết bị này có thể phát hiện các chi tiết nhỏ tới khoảng 10 micromet. Chúng phát hiện các vấn đề như cầu hàn hình thành giữa các linh kiện, xác định khi các linh kiện thụ động hoàn toàn bị thiếu, và thậm chí phát hiện những chip BGA khó chịu bị đặt sai vị trí trên bảng mạch in. Ngành công nghiệp ô tô cũng phụ thuộc rất nhiều vào chúng, dùng để kiểm tra khối động cơ và vỏ hộp số trong phạm vi dung sai chặt chẽ ±5 micromet. Các vấn đề bề mặt như vùng xốp do quá trình đúc, vết xước còn sót lại sau gia công cơ khí hoặc lớp phủ không đồng đều đều không thể qua mặt được khả năng kiểm tra nghiêm ngặt của chúng. Trong các quy trình đóng gói dược phẩm, camera quét vùng đảm bảo rằng vỉ thuốc được niêm phong đúng cách, nhãn mác hướng đúng chiều, văn bản vẫn dễ đọc và số viên thuốc được đếm chính xác với độ tin cậy gần như tuyệt đối. Những kiểm tra này cũng diễn ra cực kỳ nhanh chóng, xử lý hơn 60 đơn vị mỗi phút mà không hề chậm lại. Vì mọi thứ đều được thực hiện trong một lần chụp nhanh, các khuyết tật được đánh dấu ngay lập tức và các sản phẩm lỗi bị loại bỏ trước khi đến tay khách hàng, từ đó giảm đáng kể lượng phế phẩm so với các kỹ thuật kiểm tra cũ hoặc việc chỉ dựa hoàn toàn vào kiểm tra thủ công.

Đo lường, Định vị và Phát hiện Khuyết tật trong Quy trình Sản xuất Độ chính xác Cao

Các camera quét khu vực vượt xa công việc kiểm tra đơn giản, hoạt động gần như các công cụ đo lường chính xác trong môi trường sản xuất. Những thiết bị này có thể đo mọi loại kích thước mà không cần tiếp xúc – khoảng cách, góc, bán kính, đường kính – và lặp lại các phép đo đó với độ chính xác chỉ 3 micromet. Độ chính xác như vậy giúp đáp ứng các tiêu chuẩn GD&T (Geometric Dimensioning and Tolerancing) và xác nhận chất lượng sản phẩm khi kiểm tra các mẫu đầu tiên. Khi kết nối với các hệ thống robot, những camera này cung cấp khả năng điều khiển vị trí tuyệt vời ở mức dưới một pixel. Hãy tưởng tượng việc đặt các chip bán dẫn siêu nhỏ hoặc căn chỉnh các tế bào pin, nơi ngay cả sai số nhỏ nhất cũng đều quan trọng. Các camera này được trang bị tính năng màn trập toàn cục (global shutter), nghĩa là chúng có thể chụp được hình ảnh rõ nét ngay cả khi các vật thể di chuyển nhanh trên dây chuyền sản xuất. Chúng phát hiện các vấn đề nhỏ như vết nứt vi mô trên bề mặt kính cường lực, khuyết tật mối hàn tại các mối nối ống hoặc sai lệch trong quá trình dệt vải chuyên dụng. Toàn bộ quá trình này diễn ra đồng thời với việc thực hiện kiểm tra đầy đủ đối với từng sản phẩm đi ngang qua băng tải với tốc độ lên đến 2 mét mỗi giây, và các nhà sản xuất thường ghi nhận tỷ lệ lỗi loại bỏ thấp hơn 0,5%.

Lựa chọn Máy ảnh Quét Khu vực Phù hợp: Phù hợp Các Thông số Kỹ thuật với Yêu cầu Ứng dụng

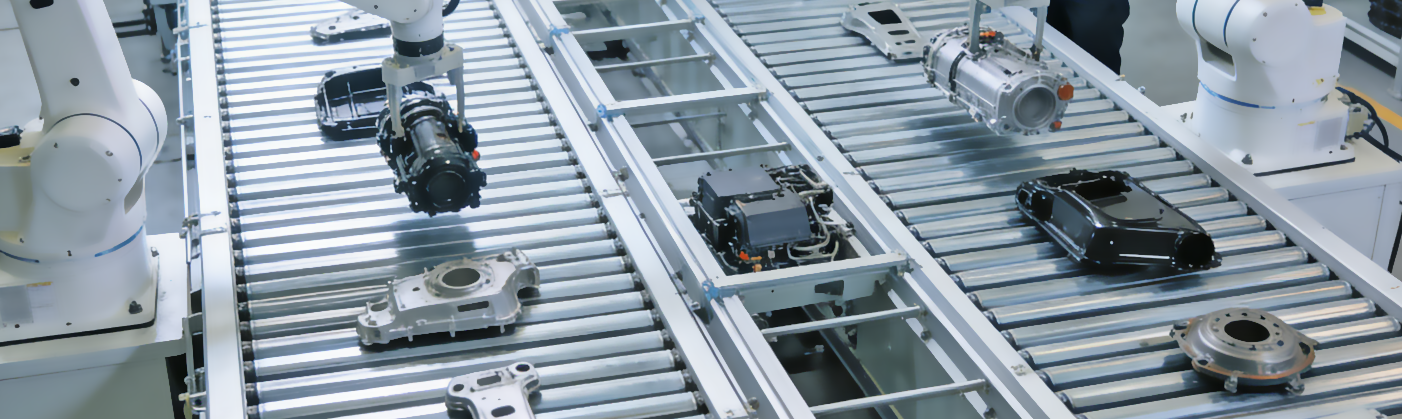

Việc lựa chọn máy ảnh quét khu vực phù hợp đòi hỏi phải khớp các thông số kỹ thuật chính với khả năng xử lý thực tế về mặt vật lý và vận hành của hệ thống hiện có. Độ phân giải thường là yếu tố đầu tiên cần xem xét. Các cảm biến có độ phân giải trên 5 megapixel hoạt động rất tốt trong việc phát hiện các chi tiết nhỏ li ti trong quá trình kiểm tra bảng mạch in (PCB), nhưng những máy ảnh này tiêu tốn nhiều năng lực xử lý hơn và yêu cầu không gian lưu trữ lớn hơn. Do đó, các nhà sản xuất phải cân nhắc kỹ lưỡng giữa những nhu cầu này với khả năng xử lý thực tế của hệ thống thị giác hiện hữu, nhằm tránh làm chậm dây chuyền sản xuất. Khi làm việc với các dây chuyền lắp ráp chuyển động nhanh — ví dụ như các dây chuyền phân loại linh kiện ô tô với tốc độ cao — tốc độ khung hình trở thành yếu tố quyết định. Các máy ảnh đạt tốc độ 100 khung hình/giây hoặc cao hơn giúp loại bỏ hiệu quả hiện tượng nhòe chuyển động vốn thường xảy ra ở các mẫu máy ảnh chậm hơn. Đôi khi điều này đồng nghĩa với việc chấp nhận hình ảnh có độ chi tiết hơi thấp hơn để đảm bảo quy trình vận hành trơn tru trên sàn nhà máy.

Loại cảm biến vẫn phụ thuộc vào ngữ cảnh: CMOS được ưu tiên do tốc độ cao, hiệu quả năng lượng và chi phí thấp trong hầu hết các ứng dụng tại mặt bằng nhà máy; CCD chỉ còn giá trị chuyên biệt trong các tình huống yêu cầu độ nhiễu cực thấp và cảnh tĩnh như một số nhiệm vụ trong dược phẩm hoặc kính hiển vi.

Các cặp thông số kỹ thuật – ứng dụng chính bao gồm:

Việc điều chỉnh thời gian phơi sáng cho phù hợp rất quan trọng khi làm việc trong các điều kiện ánh sáng khác nhau. Thời gian phơi sáng ngắn dưới 10 microgiây giúp tránh hiện tượng quá tải ảnh do các đèn flash cường độ cao, trong khi thời gian phơi sáng kéo dài gần tới một giây lại hoạt động hiệu quả hơn trong môi trường tối. Về mặt thiết lập hệ thống, chuẩn GigE Vision giúp việc cài đặt trở nên dễ dàng hơn nhờ khả năng kết nối và vận hành ngay (plug-and-play) thông qua cáp Ethernet thông thường có độ dài lên tới 100 mét. Giải pháp này đặc biệt phù hợp với các nhà máy trải rộng trên nhiều địa điểm. Tuy nhiên, chuẩn Camera Link vẫn giữ vai trò nhất định, chủ yếu trong các ứng dụng chuyên biệt đòi hỏi tốc độ truyền dữ liệu cực cao để thực hiện các phép đo 3D nhanh chóng. Tóm lại, việc lựa chọn và đồng bộ hóa tất cả các thông số kỹ thuật này sao cho phù hợp với điều kiện thực tế trên sàn sản xuất sẽ mang lại kết quả tổng thể tốt hơn, giảm thiểu số lần đọc sai và rút ngắn thời gian xử lý trên toàn bộ hệ thống.

Sẵn sàng Nâng Cấp Quy Trình Kiểm Tra Công Nghiệp của Bạn với Các Máy Ảnh Quét Khu Vực?

Các camera quét khu vực là nền tảng cho việc kiểm tra tự động đáng tin cậy và có độ chính xác cao—không một hệ thống thị giác nào có thể mang lại kết quả nhất quán nếu thiếu camera phù hợp với yêu cầu về độ chính xác, tốc độ và điều kiện môi trường của ứng dụng của bạn. Bằng cách lựa chọn loại cảm biến, thông số hiệu năng và độ bền phù hợp với quy trình sản xuất của bạn, bạn sẽ bạn sẽ giảm được tỷ lệ từ chối sai, tăng năng suất và đạt được lợi tức đầu tư (ROI) đo lường được cho hoạt động sản xuất của mình.
