Ứng dụng Ống kính Công nghiệp trong Sản xuất và Robot

Tại sao Hiệu năng của Ống kính Công nghiệp Quyết định Thành công của Thị giác Máy

Thách thức Cốt lõi: Kết nối Vật lý Quang học với Yêu cầu Sản xuất Thực tế

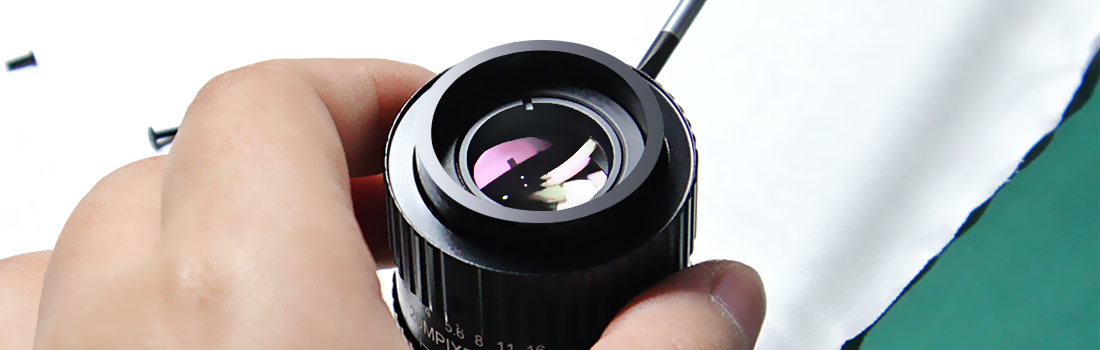

Các ống kính công nghiệp phải đối mặt với tình trạng mài mòn cơ học liên tục và những thách thức từ môi trường trong suốt cả ngày dài. Hãy tưởng tượng các rung động, dao động nhiệt độ thường vượt quá ±15°C, cùng với việc tiếp xúc với sương dầu và các hạt bụi li ti bám khắp nơi — thế nhưng chúng vẫn phải duy trì độ chính xác quang học ở mức micromet. Đây không phải là những thiết bị quang học chất lượng phòng thí nghiệm mà chúng ta đang nói đến. Trên sàn nhà máy, các ống kính phải chịu đựng những vấn đề thực tế như băng chuyền di chuyển với tốc độ trên 2 mét mỗi giây và những thay đổi đột ngột trong điều kiện xung quanh. Theo một nghiên cứu được công bố năm ngoái trên một tạp chí tự động hóa, gần bảy trong số mười vấn đề về thị giác máy đều bắt nguồn từ sự suy giảm hiệu năng của hệ thống quang học dưới những điều kiện khắc nghiệt này. Các kỹ sư thực sự gặp nhiều khó khăn trong việc duy trì các thông số kỹ thuật quan trọng khi nhiệt độ dao động hoặc độ ẩm ảnh hưởng đến cách ánh sáng khúc xạ qua thủy tinh. Vì lý do đó, các nhà sản xuất hiện nay đang phát triển các vỏ ống kính đặc biệt nhằm giảm ứng suất nội tại, đồng thời áp dụng các lớp phủ chống phản xạ tiên tiến ở cấp độ nanomet. Những lớp phủ này không chỉ đẩy lùi bụi bẩn và vết bám mà còn đảm bảo khả năng truyền sáng vượt trội 95%, điều hoàn toàn thiết yếu để đạt được hình ảnh rõ nét trong các môi trường công nghiệp.

Các Thông Số Quang Học Chính Ảnh Hưởng Quyết Định Đến Việc Kiểm Tra và Hướng Dẫn: Độ Phân Giải, Độ Sâu Trường (DOF), Méo Hình và Hàm Truyền Mô-đun (MTF)

Bốn thông số quang học có mối liên hệ phụ thuộc lẫn nhau chi phối hiệu quả của ống kính công nghiệp trong các hệ thống tự động hóa:

• Độ phân giải phải vượt quá tần số Nyquist của cảm biến từ 20–30% để ngăn ngừa hiện tượng chồng lấn (aliasing) trong quá trình phát hiện khuyết tật ở mức dưới pixel.
• Độ sâu trường nhìn (DoF) xác định khả năng chịu đựng sự biến thiên về chiều cao chi tiết; độ sâu trường (DOF) không đủ góp phần vào 19% các lỗi kiểm tra (Báo cáo Tự động hóa A3 năm 2024).
• Sự biến dạng dưới 0,1% là điều kiện bắt buộc đối với đo lường chính xác—khi chỉ một sai lệch góc 1° tương ứng với độ lệch vị trí 500 µm tại khoảng cách làm việc 1 m.
• MTF , đo khả năng duy trì độ tương phản trên các tần số không gian, phải vượt quá 0,6 tại 100 lp/mm để giải mã đáng tin cậy mã 2D trên các bề mặt phản chiếu.

Vì việc tối ưu hóa một thông số thường gây tổn hại đến thông số khác, nên việc cân bằng theo từng ứng dụng cụ thể—được hỗ trợ bởi thiết kế quang học tính toán—là yếu tố then chốt.

Ứng dụng ống kính công nghiệp trong kiểm tra tự động độ chính xác cao

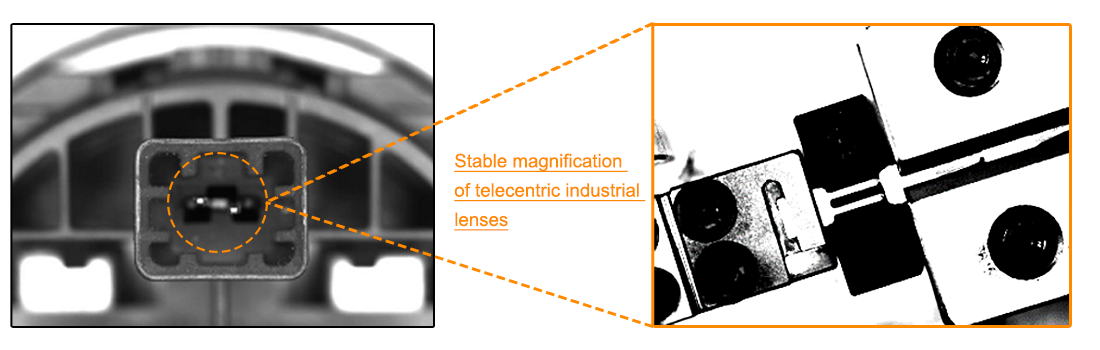

Kiểm tra tấm bán dẫn: Cách ống kính công nghiệp telecentric đạt khả năng phát hiện khuyết tật dưới 5 µm

Ống kính telecentric công nghiệp cho phép phát hiện các khuyết tật nhỏ hơn 5 micron trên các tấm bán dẫn nhờ loại bỏ hoàn toàn những biến dạng phối cảnh gây phiền toái và duy trì độ phóng đại ổn định bất kể khoảng cách làm việc là bao nhiêu. Bí quyết ở đây nằm ở thiết kế đường đi của chùm tia sáng song song, giúp đảm bảo độ ổn định trong đo lường ngay cả khi xử lý những biến đổi chiều cao phức tạp vốn xuất hiện một cách tự nhiên trong các cấu trúc 3D NAND nhiều lớp trong quá trình sản xuất. Và cũng đừng quên tác động trực tiếp đến lợi nhuận mà những ống kính này mang lại: chúng giảm khoảng 30% tỷ lệ loại bỏ sai (false reject) tại các nhà máy sản xuất quy mô lớn, từ đó giúp doanh nghiệp tiết kiệm đáng kể chi phí theo thời gian. Ngoài ra, chúng hoạt động rất tốt trong các phòng sạch đạt chứng nhận ISO 14644-1, nên không hề có sự đánh đổi nào về kiểm soát chất lượng.

Xác minh bao bì thực phẩm & dược phẩm: Ống kính công nghiệp kín nước, đạt chuẩn IP67 cho môi trường sản xuất khắc nghiệt

Các ống kính công nghiệp đạt chuẩn IP67 hoạt động xuất sắc trên các dây chuyền đóng gói tuân thủ các tiêu chuẩn của USDA và FDA. Những ống kính này chịu được quy trình rửa áp lực cao, làm sạch bằng hơi nước và tiếp xúc với hóa chất mà không suy giảm chất lượng quang học. Vỏ bọc được bịt kín hoàn toàn chống thấm ẩm và được chế tạo từ vật liệu chống ăn mòn. Chúng vận hành ổn định ngay cả khi chịu rung động mạnh tới 15G và hoạt động trong dải nhiệt độ từ âm mười độ C đến sáu mươi độ C. Đối với các cơ sở chế biến thực phẩm, yếu tố này đặc biệt quan trọng vì chỉ một sai sót nhỏ trong khâu đóng gói cũng có thể dẫn đến chi phí thu hồi sản phẩm lên tới hơn bảy trăm bốn mươi nghìn đô la Mỹ, theo nghiên cứu của Viện Ponemon năm 2023. Điều đó khiến các thành phần quang học bền bỉ trở thành thiết bị thiết yếu chứ không còn là tính năng bổ sung mang tính tiện ích. Việc đáp ứng các yêu cầu về tuân thủ quy định và kiểm soát chi phí phụ thuộc rất lớn vào hệ thống kiểm tra có khả năng vận hành ổn định trong điều kiện khắc nghiệt.

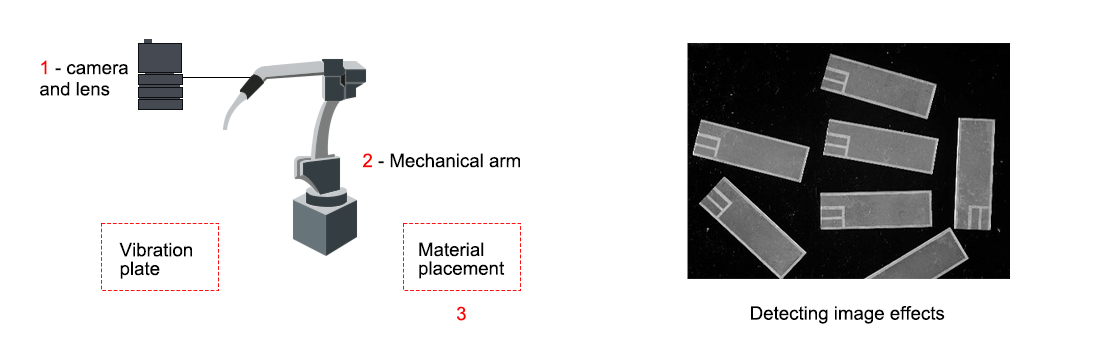

Tích hợp ống kính công nghiệp vào hệ thống cảm nhận của robot

Hướng dẫn động: Giảm mờ chuyển động và trôi lệch hiệu chuẩn ở tốc độ trên 300 mm/giây nhờ thiết kế đồng bộ giữa ống kính và cảm biến

Việc điều khiển robot di chuyển nhanh hơn 300 milimét mỗi giây tạo ra những thách thức nghiêm trọng đối với các hệ thống chụp ảnh. Ở tốc độ này, ống kính và cảm biến cần phối hợp gần như hoàn hảo để tránh hình ảnh bị mờ và sai lệch hiệu chuẩn. Các giá đỡ chuyên dụng chống rung giúp duy trì độ căn chỉnh chính xác ngay cả khi chịu các cú sốc mạnh vượt mức 5 G. Vật liệu có độ giãn nở nhiệt thấp giúp giữ ổn định tiêu cự bất chấp nhiệt sinh ra từ động cơ hoặc các thay đổi môi trường xung quanh. Độ sâu trường ảnh cũng phải được thiết lập chính xác để camera luôn lấy nét tốt trong suốt quá trình di chuyển nhanh. Theo tạp chí Robotics Today năm ngoái, nếu mức độ rung vượt quá 5 G, độ chính xác định vị sẽ giảm khoảng 12%. Thiết kế tốt giải quyết vấn đề này bằng cách đồng bộ thời điểm mở màn trập của camera với chuyển động của robot, cho phép chụp được những bức ảnh sắc nét chỉ trong vòng 0,5 miligiây ở tốc độ tối đa. Các điều chỉnh thời gian thực cũng khắc phục kịp thời những sai lệch nhỏ ngay khi chúng phát sinh. Loại độ chính xác này đặc biệt quan trọng đối với các công việc yêu cầu các linh kiện phải lắp khít chính xác với nhau, cũng như trong kiểm tra chất lượng sản phẩm ngay khi chúng vẫn đang di chuyển dọc theo dây chuyền sản xuất.

Lựa chọn Ống kính Công nghiệp Phù hợp: Khung Quyết định Thực tiễn

Tiêu chí Ưu tiên Ứng dụng: Khoảng cách Làm việc, Trường nhìn (FOV), Độ phân giải và Độ bền Môi trường (IP67, Chống sốc)

Việc lựa chọn ống kính phải bắt đầu—chứ không kết thúc—từ những điều kiện thực tế về mặt vật lý và vận hành của ứng dụng. Có bốn tiêu chí là bắt buộc:

• Khoảng cách làm việc (WD) quyết định khả năng tích hợp trong các ô robot hoặc bố trí băng chuyền.
• Góc nhìn (FOV) phải phù hợp với nhu cầu bao phủ kiểm tra: quá hẹp sẽ làm bỏ sót khuyết tật; quá rộng sẽ làm lãng phí độ phân giải của cảm biến.
• Độ phân giải phải phân giải được các đặc điểm mục tiêu—ví dụ như khớp kích thước pixel cảm biến với khuyết tật bán dẫn có kích thước 5 µm.
• Độ bền môi trường , bao gồm khả năng chống nước và bụi đạt chuẩn IP67 và khả năng chịu sốc 15G, đảm bảo độ tin cậy trong các môi trường rửa mạnh, rung động cao hoặc nhiệt độ không ổn định.

Bỏ qua những yếu tố này làm tăng 22% chi phí thời gian ngừng hoạt động (Ponemon, 2023). Việc xác thực dựa trên điều kiện vận hành thực tế—không chỉ dựa vào thông số kỹ thuật trên bảng dữ liệu—là cách duy nhất để đảm bảo hiệu suất thị giác máy lâu dài.
