Các chức năng cốt lõi của bộ bắt khung hình máy ảnh công nghiệp (6 điểm chính)

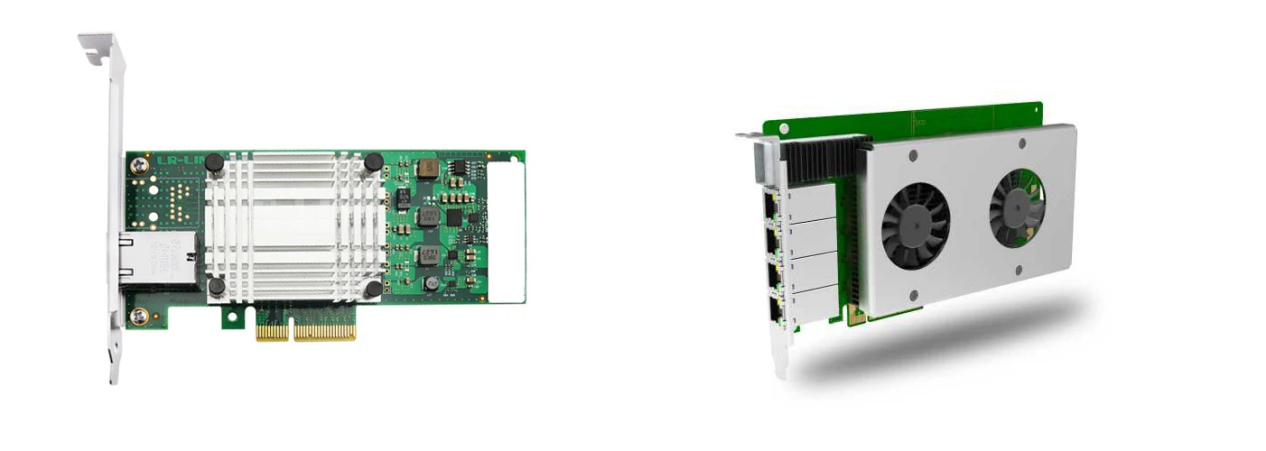

Bộ bắt khung hình đóng vai trò là trung tâm tín hiệu và kênh truyền dữ liệu tốc độ cao trong các hệ thống thị giác máy. Nó kết nối camera công nghiệp với máy tính chủ, cho phép chuyển đổi tín hiệu, truyền tải tốc độ cao, đồng bộ thời gian chính xác, đồng bộ hóa nhiều camera, chống nhiễu và xử lý tiền xử lý phần cứng.

1. Chuyển đổi tín hiệu và thích ứng giao thức (lõi)

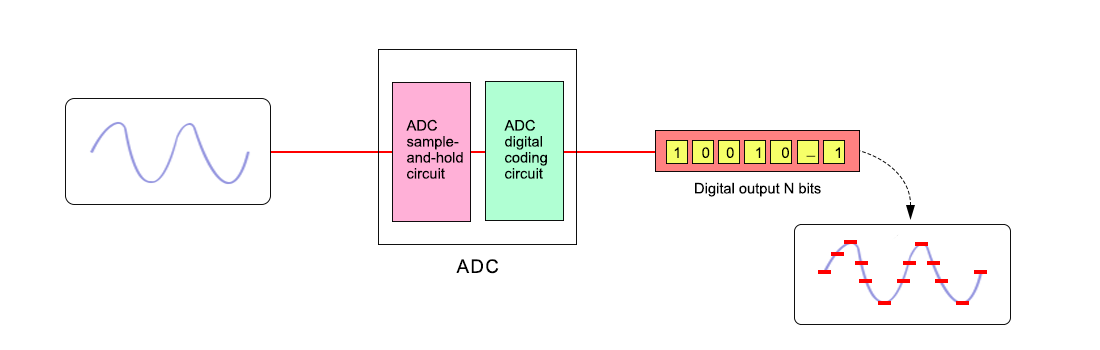

Camera tương tự: Thực hiện chuyển đổi ADC (chuyển đổi từ tương tự sang số) để biến đổi tín hiệu video tương tự thành luồng pixel số.

Camera kỹ thuật số: Phân tích các giao thức truyền thông công nghiệp như Camera Link, CoaXPress (CXP) và GigE Vision, hoàn tất việc chuyển đổi giao diện vật lý và giao thức, đồng thời xuất ra định dạng ảnh có thể đọc được bởi máy tính (ví dụ: RAW → RGB/YUV).

2. Truyền tải ổn định tốc độ cao và ngăn chặn mất khung hình

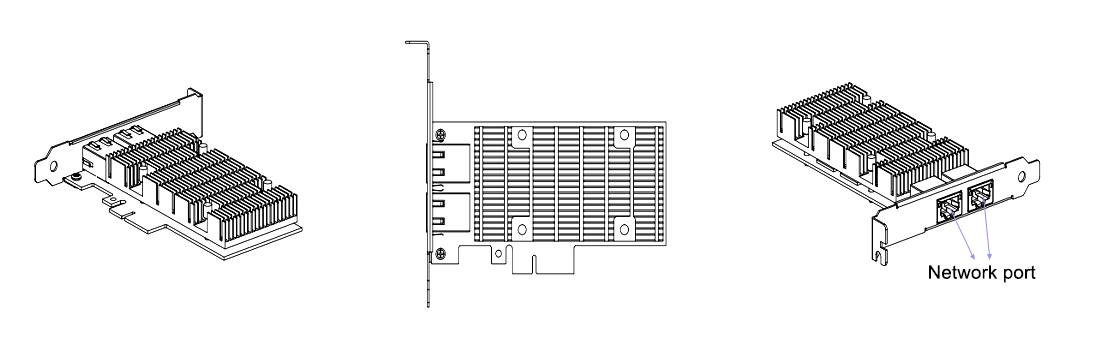

Cung cấp giao diện bus PCIe tốc độ cao (ví dụ: PCIe x4/x8/x16) để đáp ứng yêu cầu băng thông của các camera độ phân giải cao/tốc độ khung hình cao (12,5 Gbps trên mỗi kênh CXP-12).

Được trang bị bộ nhớ đệm tốc độ cao tích hợp trên bo mạch (DDR) để điều hòa sự chênh lệch tốc độ dữ liệu giữa camera và thiết bị chủ, hiệu quả ngăn ngừa mất khung hình và hiện tượng rách ảnh.

Tích hợp mạch xử lý và cách ly tín hiệu đạt chuẩn công nghiệp nhằm chống nhiễu điện từ (EMI), đảm bảo truyền dữ liệu ổn định trong các môi trường công nghiệp khắc nghiệt.

3. Kích hoạt đồng bộ thời gian chính xác (ở cấp phần cứng)

Hỗ trợ kích hoạt từ bên ngoài (ví dụ: cảm biến quang điện, bộ mã hóa), kích hoạt bằng phần mềm và kích hoạt theo thời gian với độ trễ phản hồi ở mức microgiây.

Kiểm soát chính xác thời điểm phơi sáng và tốc độ khung hình, phù hợp cho việc phát hiện chuyển động tốc độ cao (ví dụ: phân loại trên dây chuyền sản xuất, đo lường bán dẫn), đạt được khả năng chụp ảnh độ chính xác cao và lặp lại ổn định.

4. Đồng bộ hóa và phối hợp nhiều camera

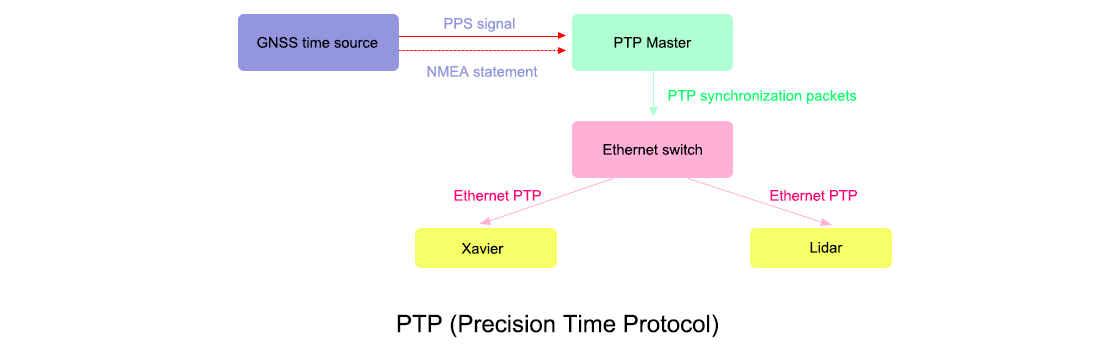

Phát ra tín hiệu đồng bộ hóa thống nhất (ví dụ: PTP (Giao thức Thời gian Chính xác), GenLock) để thực hiện phơi sáng đồng bộ giữa nhiều camera, đảm bảo tính nhất quán của dữ liệu cho thị giác nổi và kiểm tra 360°.

Hỗ trợ thu thập đồng thời trên nhiều kênh để đáp ứng yêu cầu kiểm tra song song từ nhiều góc nhìn/nhiều trạm.

5. Tiền xử lý phần cứng (Các mô hình cao cấp)

Tích hợp chip FPGA/ASIC để thực hiện xử lý tăng tốc bằng phần cứng, bao gồm giảm nhiễu, hiệu chỉnh màu, cắt vùng quan tâm (ROI), và nội suy Bayer.

Giảm tải cho CPU/GPU chủ, đồng thời cải thiện hiệu năng thời gian thực và thông lượng của hệ thống (ví dụ: kiểm tra AOI tốc độ cao).

6. Tích hợp và điều khiển hệ thống

Cung cấp các giao diện I/O số để tích hợp liền mạch với PLC và bộ điều khiển chuyển động, cho phép thiết lập quy trình làm việc khép kín "Thu thập – Phân tích – Điều khiển".

Tuân thủ tiêu chuẩn GenICam, đảm bảo khả năng tương thích với camera từ các nhà sản xuất khác nhau và đơn giản hóa việc tích hợp hệ thống.

Phụ lục: Khi nào bắt buộc phải sử dụng Bộ bắt khung (Frame Grabber)

Đối với các camera tốc độ cao/độ phân giải cao (ví dụ: băng thông >10 Gbps, tốc độ khung hình >1000 fps), trong đó các giao diện Ethernet/USB tiêu chuẩn không đủ đáp ứng.

Khi yêu cầu kích hoạt và đồng bộ hóa ở cấp độ microsecond (ví dụ: kiểm tra bán dẫn, định hướng robot).

Đối với các hệ thống cộng tác đa camera (ví dụ: thị giác nổi, kiểm tra song song tại nhiều trạm).

Trong các môi trường công nghiệp có nhiễu cao, đòi hỏi cách ly phần cứng để vận hành ổn định.
