Liệu camera thị giác máy tốc độ cao có thể chụp được các khuyết tật ở cấp độ micromet trên các dây chuyền sản xuất đang vận hành?

Khi các dây chuyền sản xuất hoạt động ở tốc độ cao, ngay cả những khuyết tật bề mặt nhỏ nhất cũng có thể làm giảm chất lượng sản phẩm, gây ra các đợt thu hồi tốn kém hoặc làm tổn hại đến danh tiếng thương hiệu. Câu hỏi mà nhiều nhà sản xuất đặt ra là liệu một máy ảnh thị giác máy có thể thực tế phát hiện các khuyết tật được đo bằng micromet trong khi các chi tiết, tấm kim loại hoặc linh kiện di chuyển qua với tốc độ công nghiệp hay không. Câu trả lời ngắn gọn là có — nhưng chỉ khi phần cứng, quang học và kiến trúc hệ thống phù hợp được lựa chọn đúng cho từng thách thức kiểm tra cụ thể.

Một máy ảnh thị giác máy được sử dụng trong kiểm tra công nghiệp phải cân bằng ba trụ cột hiệu năng then chốt: độ phân giải đủ cao để nhận diện các đặc điểm có kích thước tính bằng micromet, thời gian phơi sáng đủ nhanh để ‘đóng băng’ chuyển động mà không bị nhòe, và độ nhạy đủ lớn để phân biệt các khác biệt tương phản tinh tế nhằm phát hiện các bất thường trên bề mặt. Việc hiểu rõ cách ba trụ cột này tương tác với nhau là điều thiết yếu trước khi triển khai một camera thị giác máy tại bất kỳ dây chuyền sản xuất có năng suất cao nào.

Độ phân giải và thiết kế cảm biến trong camera thị giác máy

Kích thước điểm ảnh và độ phóng đại quang học

Khả năng của một camera thị giác máy để phát hiện các khuyết tật ở cấp độ micromet phụ thuộc trực tiếp vào mối quan hệ giữa kích thước điểm ảnh, độ phân giải cảm biến và độ phóng đại quang học do ống kính tạo ra. Một camera thị giác máy có kích thước điểm ảnh nhỏ hơn và số megapixel cao hơn sẽ phân giải được các chi tiết không gian tinh vi hơn trên cùng một trường nhìn. Về mặt thực tiễn, điều này có nghĩa là một camera thị giác máy được trang bị cảm biến độ phân giải cao — ví dụ như mẫu 8 megapixel hoặc cao hơn — có thể ánh xạ một dải vật liệu rộng một mét tới độ chính xác ở mức từng điểm ảnh khi kết hợp với hệ thống quang học phù hợp. Mọi vết xước, lỗ rỗ hoặc tạp chất ở cấp độ micromet nằm trong phạm vi một điểm ảnh trở lên đều có thể được hệ thống camera thị giác máy phát hiện.

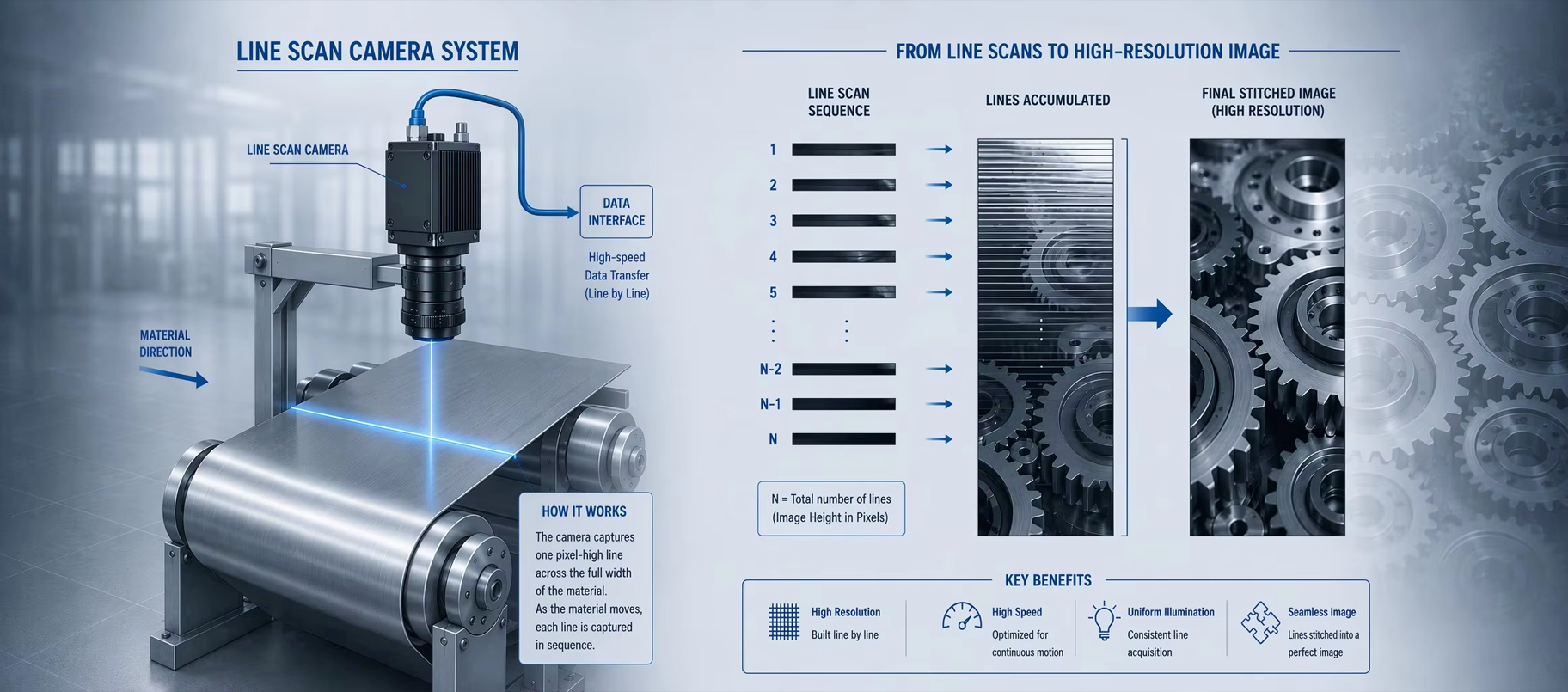

Công nghệ quét đường thẳng là một phương pháp đặc biệt hiệu quả đối với camera thị giác máy nhằm kiểm tra vật liệu liên tục. Thay vì chụp một khung hình hai chiều, camera thị giác máy dạng quét đường thẳng đọc từng dòng pixel hẹp một khi vật liệu di chuyển bên dưới nó. Điều này cho phép camera thị giác máy tạo ra hình ảnh liền mạch, độ phân giải cao của vật liệu có độ dài bất kỳ mà không bị giới hạn bởi phạm vi quan sát như các cảm biến quét diện tích. Đối với các ứng dụng như dải kim loại, phim in hoặc vải dệt, camera thị giác máy dạng quét đường thẳng vẫn là giải pháp công nghiệp được ưa chuộng nhất.

Định dạng cảm biến và phạm vi phủ sóng

Định dạng cảm biến ảnh hưởng đến diện tích mà một camera thị giác máy có thể bao quát mà không làm giảm độ phân giải. Định dạng cảm biến lớn hơn cho phép camera thị giác máy duy trì mật độ điểm ảnh cao trên toàn bộ vùng kiểm tra rộng hơn. Khi kỹ sư cần kiểm tra các vật liệu nền rộng với tốc độ cao, việc lựa chọn camera thị giác máy có cảm biến định dạng lớn sẽ đảm bảo không có phần nào của bề mặt bị bỏ sót trong cửa sổ phát hiện. Camera thị giác máy phải được lựa chọn sao cho khoảng cách lấy mẫu mặt đất (ground sampling distance) — tức kích thước thực tế mà mỗi điểm ảnh đại diện trên sản phẩm — nhỏ hơn kích thước khuyết tật tối thiểu mà tiêu chuẩn chất lượng yêu cầu hệ thống phải phát hiện.

Tốc độ, Độ mờ do chuyển động và Điều khiển thời gian phơi sáng

Cách Cơ chế màn trập Ảnh hưởng đến Camera Thị giác Máy trên Các Dòng Chuyển động

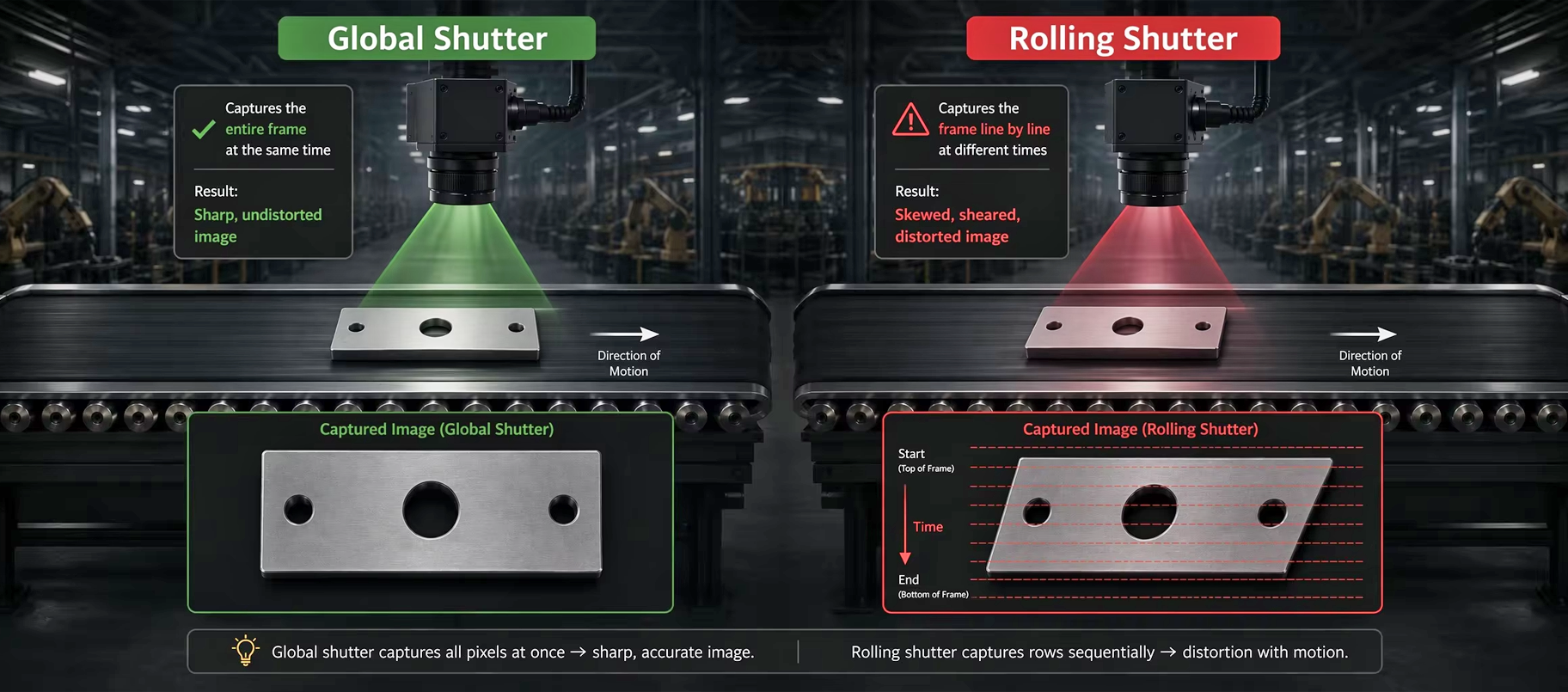

Hiện tượng mờ chuyển động là một trong những nguyên nhân phổ biến nhất gây ra việc bỏ sót phát hiện trong triển khai camera thị giác máy. Nếu thời gian phơi sáng quá dài so với tốc độ di chuyển của đối tượng, camera thị giác máy sẽ ghi lại hình ảnh bị nhòe thay vì hình ảnh sắc nét. Ở tốc độ dây chuyền từ 100 mét/phút trở lên, camera thị giác máy phải phơi sáng trong vài microgiây để ‘đóng băng’ chuyển động một cách hiệu quả. Camera thị giác máy sử dụng màn trập toàn cục (global shutter) chụp toàn bộ cảm biến đồng thời, loại bỏ hoàn toàn hiện tượng méo mó do màn trập cuộn (rolling-shutter), vốn có thể làm sai lệch hình dạng các đặc điểm đang chuyển động nhanh. Đối với hầu hết các ứng dụng công nghiệp yêu cầu cao, camera thị giác máy sử dụng màn trập toàn cục là lựa chọn phù hợp khi cần bảo toàn chính xác hình dạng của các khuyết tật.

Các thiết kế máy ảnh thị giác máy (machine vision camera) quét theo đường (line scan) tự nhiên tránh được vấn đề này vì mỗi đường quét được phơi sáng độc lập khi vật liệu mới di chuyển tới. Máy ảnh thị giác máy tích hợp ánh sáng từ một lát cắt rất mỏng của sản phẩm trong khoảng thời gian ngắn. Bằng cách đồng bộ tốc độ quét theo đường (line rate) của máy ảnh thị giác máy với tốc độ băng chuyền hoặc dây chuyền liên tục thông qua tín hiệu bộ mã hóa (encoder), hình ảnh kết quả sẽ duy trì đúng tỷ lệ không gian bất kể tốc độ dây chuyền chạy nhanh hay chậm. Việc đồng bộ này là một trong những lý do khiến máy ảnh thị giác máy dựa trên kiến trúc quét theo đường vượt trội trong việc phát hiện khuyết tật trên các dây chuyền sản xuất liên tục.

Tối ưu hóa chiếu sáng và độ tương phản

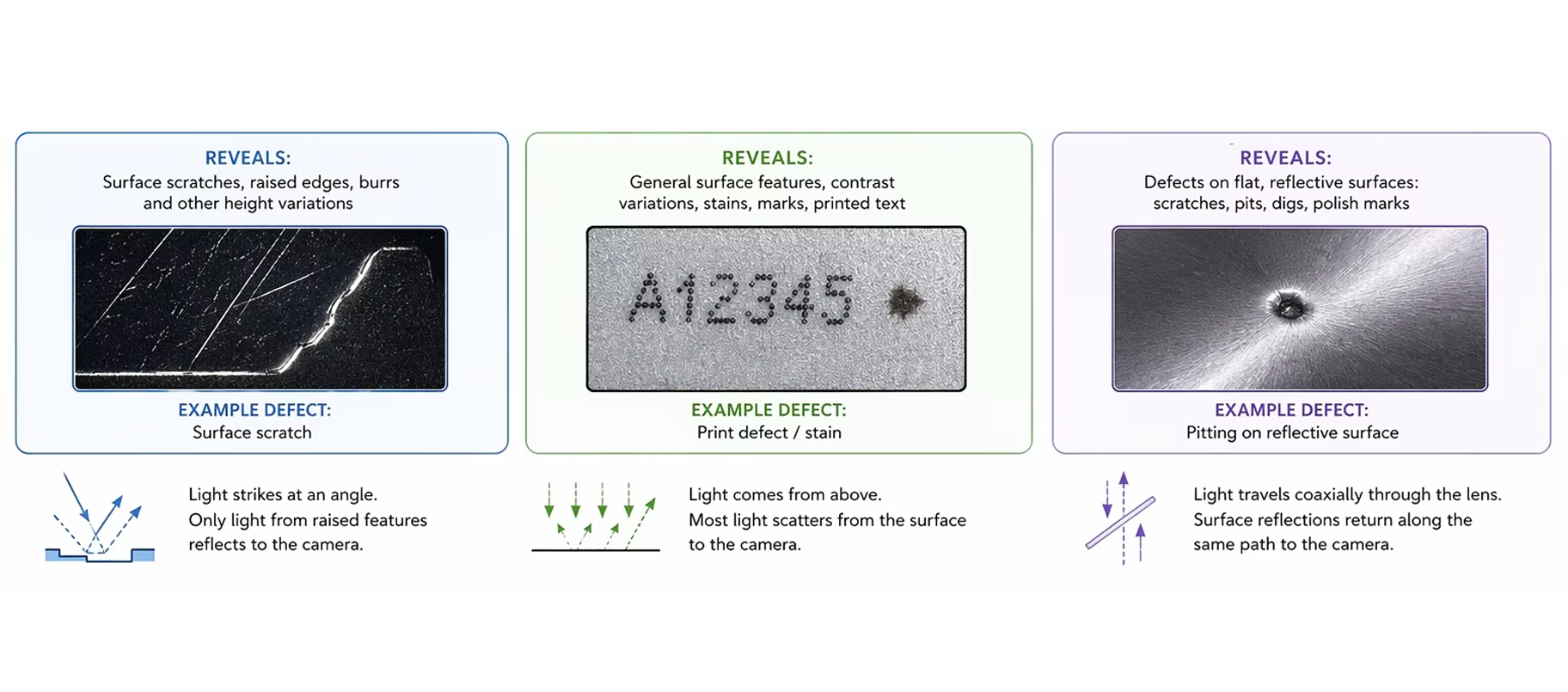

Ngay cả camera thị giác máy tiên tiến nhất cũng không thể phát hiện những gì nó không nhìn thấy được. Thiết kế chiếu sáng gắn liền mật thiết với hiệu suất của camera thị giác máy trong kiểm tra ở cấp độ micromet. Chiếu sáng có cấu trúc — chẳng hạn như chiếu sáng trường tối, trường sáng hoặc đồng trục — được lựa chọn dựa trên loại khuyết tật và kết cấu bề mặt. Một camera thị giác máy nhận chiếu sáng trường tối có thể làm nổi bật các vết xước trên bề mặt và các cạnh nhô cao mà dưới ánh sáng tán xạ sẽ không thể quan sát được. Khi hệ thống chiếu sáng được tối ưu hóa, camera thị giác máy chuyển đổi những biến đổi vật lý tinh tế thành độ tương phản mạnh về thang xám hoặc màu sắc, giúp việc phát hiện bằng thuật toán trở nên đáng tin cậy hơn nhiều. Camera thị giác máy và hệ thống chiếu sáng phải được thiết kế đồng bộ như một khối thống nhất, chứ không phải là hai thành phần riêng biệt được bổ sung sau này.

Tích hợp hệ thống cho kiểm tra ở cấp độ micromet

Tốc độ giao diện và thông lượng dữ liệu

Một camera thị giác máy tạo ra hình ảnh độ phân giải cao với tốc độ nhanh sẽ sản sinh khối lượng dữ liệu khổng lồ. Giao diện kết nối camera thị giác máy với máy tính xử lý phải đủ nhanh để truyền tải dữ liệu này mà không gây nghẽn. Các nền tảng camera thị giác máy hiện đại hỗ trợ các giao diện như 10GigE, có khả năng duy trì tốc độ truyền dữ liệu băng thông cao liên tục, phù hợp với các tốc độ kiểm tra nghiêm ngặt. Khi giao diện của camera thị giác máy không đủ lớn so với tốc độ dữ liệu, các khung hình sẽ bị bỏ lỡ và các khuyết tật sẽ không được phát hiện. Việc lựa chọn camera thị giác máy có giao diện phù hợp với yêu cầu thông lượng của ứng dụng là một quyết định thiết kế bắt buộc.

Phần mềm và các thuật toán phân loại khuyết tật

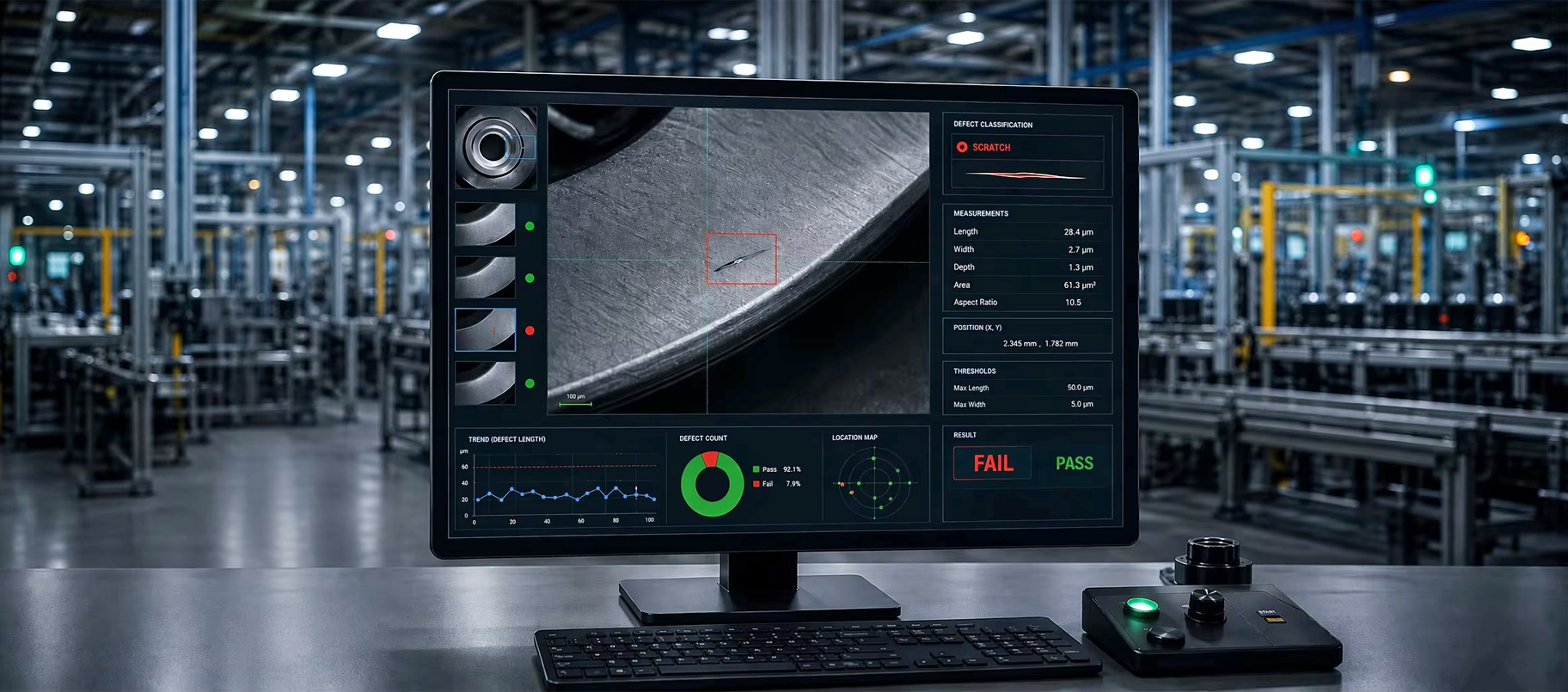

Máy ảnh thị giác máy tính cung cấp dữ liệu pixel, nhưng chính phần mềm kiểm tra mới chuyển đổi dữ liệu đó thành các quyết định chất lượng có thể thực hiện được. Các thuật toán kết hợp với máy ảnh thị giác máy tính có thể phân loại loại khuyết tật, đo kích thước khuyết tật và xác định xem một chi tiết nên đạt yêu cầu hay bị loại — tất cả đều được thực hiện trong thời gian thực. Các hệ thống máy ảnh thị giác máy tính hiện đại ngày càng hỗ trợ các mô hình học sâu nhằm nâng cao độ chính xác trong việc phát hiện các mẫu khuyết tật phức tạp hoặc biến đổi. Phần cứng máy ảnh thị giác máy tính và trí tuệ phần mềm đi kèm cùng nhau xác định khả năng cuối cùng mà hệ thống có thể đạt được trong môi trường sản xuất. Một máy ảnh thị giác máy tính được cấu hình tốt, kết hợp với phân tích hình ảnh tiên tiến, có thể phân biệt một cách đáng tin cậy giữa một vết xước 10 micron và sự thay đổi vô hại trên kết cấu bề mặt — ngay cả khi vận hành ở tốc độ dây chuyền.

Câu hỏi thường gặp

Độ phân giải của máy ảnh thị giác máy tính cần đạt mức nào để phát hiện các khuyết tật ở cấp micromet?

Độ phân giải yêu cầu của một camera thị giác máy phụ thuộc vào kích thước khuyết tật nhỏ nhất và vùng quan sát (field of view). Theo quy tắc thực tiễn, camera thị giác máy cần được chọn sao cho khuyết tật nhỏ nhất chiếm ít nhất hai điểm ảnh (pixel). Đối với kiểm tra ở cấp độ micromet, điều này thường nghĩa là lựa chọn một camera thị giác máy có kích thước pixel dưới năm micromet và tổng số megapixel cao, kết hợp với hệ thống quang học phóng đại phù hợp.

Liệu camera thị giác máy quét dòng (line scan) có tốt hơn mô hình quét diện tích (area scan) đối với các đường chuyển động không?

Đối với các vật liệu liên tục như dải băng (webs), tấm phẳng (sheets) và thanh dài (strips), camera thị giác máy quét dòng thường là lựa chọn tối ưu. Loại camera này xây dựng ảnh dần dần khi vật liệu di chuyển, cho phép camera thị giác máy kiểm tra các chiều dài không giới hạn với độ phân giải ổn định. Trong khi đó, camera thị giác máy quét diện tích thích hợp hơn cho các chi tiết rời rạc, nơi vật thể có thể được dừng lại hoặc chiếu sáng chớp (strobe) trong một khung hình cố định.

Ánh sáng ảnh hưởng như thế nào đến độ chính xác trong việc phát hiện khuyết tật của camera thị giác máy?

Chiếu sáng trực tiếp quyết định độ tương phản mà camera thị giác máy thu được giữa một khuyết tật và bề mặt xung quanh. Nếu không tối ưu hóa nguồn chiếu sáng, ngay cả một camera thị giác máy có độ phân giải cao cũng sẽ bỏ sót các dị thường có độ tương phản thấp. Hình học chiếu sáng phù hợp — trường tối, trường sáng hoặc khuếch tán — phải được lựa chọn sao cho phù hợp với loại khuyết tật và bề mặt vật liệu, nhằm đảm bảo camera thị giác máy nhận được sự chênh lệch tín hiệu lớn nhất có thể tại vị trí khuyết tật.
