Sơ đồ Nguồn Ánh Sáng Ưu Tiên để Phát Hiện Đường Kính Nắp Lon Bột Sữa

Nắp lon sữa bột là các chi tiết phẳng hình tròn được làm từ kim loại hoặc nhựa, có đường viền rõ ràng. Việc phát hiện đường kính thuộc về các tình huống đo kích thước và định vị cạnh, và các giải pháp nguồn sáng phù hợp cùng lý do lựa chọn được nêu cụ thể như sau:

1. Đề xuất tối ưu: Nguồn sáng vành khuyên không bóng (Nguồn sáng vành khuyên khuếch tán)

Cảnh ứng dụng

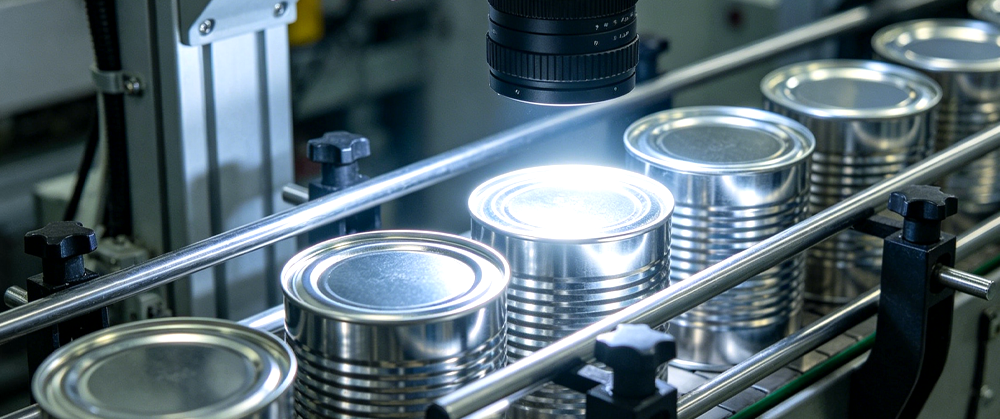

Nguồn sáng này thích hợp cho việc chụp ảnh từ trên xuống toàn bộ nắp lon nhằm trích xuất đường viền ngoài của hình tròn và thực hiện đo đường kính cũng như độ tròn, đồng thời đây là giải pháp được áp dụng rộng rãi nhất trong kiểm tra công nghiệp.

Phát ra ánh sáng đồng đều 360°, loại bỏ hoàn toàn nhiễu do phản xạ ánh sáng và bóng đổ

Tránh hiện tượng quá phơi cục bộ do điểm sáng mạnh trên bề mặt nắp lon kim loại

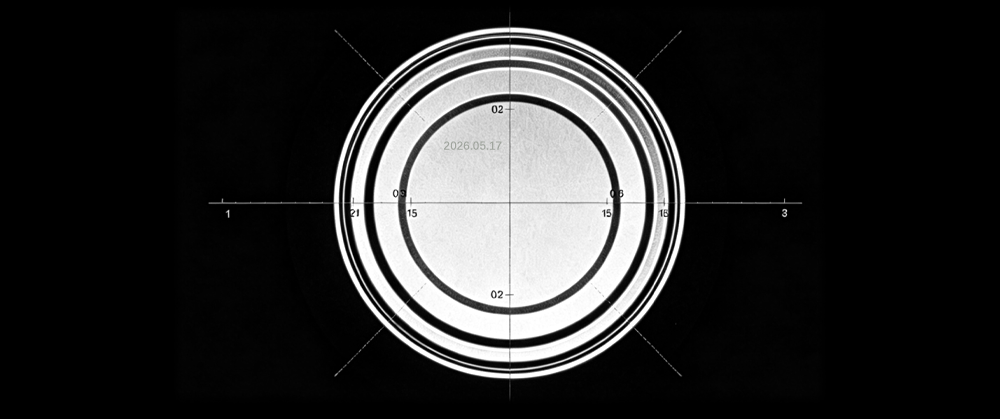

Tạo ranh giới đen-trắng rõ nét dọc theo các đường viền cạnh, hỗ trợ việc bắt cạnh trực tiếp và các thuật toán khớp hình tròn để đo đường kính một cách chính xác

Các thông số kỹ thuật quan trọng khi lựa chọn

Sử dụng nguồn sáng vành khuyên khuếch tán góc rộng; nghiêm cấm sử dụng nguồn sáng vành khuyên chiếu trực tiếp góc hẹp

Đường kính trong của nguồn sáng phải lớn hơn đường kính nắp lon sữa bột từ 20 mm đến 40 mm

2. Phương án thay thế 1: Nguồn sáng diện tích (chiếu sáng nền từ phía dưới)

Các tình huống áp dụng

Phù hợp với các trạm kiểm tra nơi các lon sữa bột được cố định bằng đồ gá và chiếu sáng từ phía dưới.

Hiển thị nắp lon dưới dạng hình bóng đen rõ nét thông qua kỹ thuật chụp ảnh nền, với đường viền cực kỳ sạch và sắc nét

Đạt độ chính xác cao nhất trong đo lường kích thước và chống nhiễu hiệu quả từ các hoa văn bề mặt cũng như logo in trên sản phẩm

Lý tưởng cho việc kiểm tra định vị thẳng đứng trên dây chuyền lắp ráp và chụp ảnh đối diện từ phía đáy

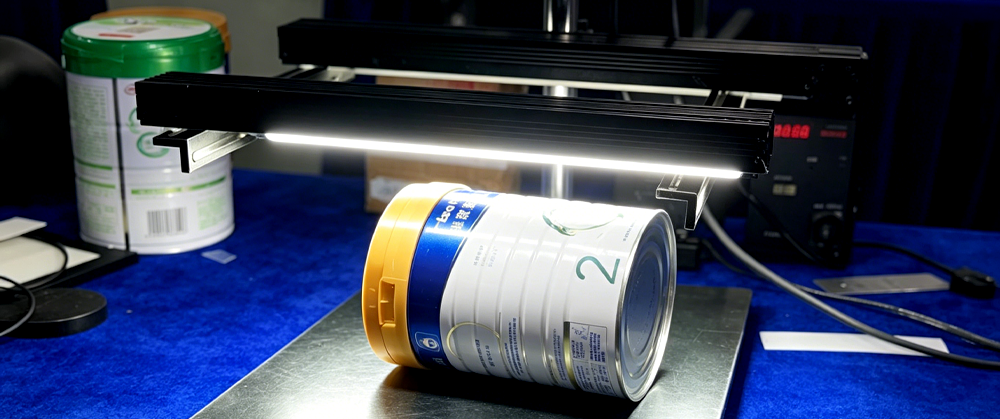

3. Phương án thay thế 2: Cặp nguồn sáng thanh đối xứng

Các tình huống áp dụng

Áp dụng để chiếu sáng nghiêng từ phía bên nhằm thu nhận đường viền cạnh trái và phải nhằm phát hiện phạm vi đường kính

Chi phí thấp, phù hợp với các trạm kiểm tra đơn giản và yêu cầu chi phí thấp

Hạn chế: Nắp lon kim loại dễ gây phản xạ ánh sáng; cần sử dụng tấm khuếch tán và điều chỉnh chính xác góc của nguồn sáng

Các nguồn sáng không được khuyến nghị để tránh thất bại trong phát hiện

Nguồn sáng điểm và nguồn sáng đồng trục: Dễ gây quá phơi ở vùng trung tâm và viền tối, mờ, dẫn đến việc trích xuất đường viền không chính xác, do đó không phù hợp cho việc đo đường kính toàn vòng

Tóm tắt nhanh về lựa chọn

1. Phát hiện bằng kỹ thuật chụp ảnh từ trên xuống thông thường → Nguồn sáng hình vành khuyên khuếch tán không bóng (Lựa chọn hàng đầu)

2. Đo kích thước độ chính xác cao với khả năng chống nhiễu bề mặt → Nguồn sáng chiếu từ dưới lên toàn vùng

3. Trạm phát hiện đơn giản, chi phí thấp → Hai nguồn sáng thanh đặt chéo đối diện nhau
