Liệu một camera thị giác máy có tích hợp FPGA bên trong có thể tăng tốc các tác vụ xử lý hình ảnh thời gian thực không?

Một Camera thị giác máy tích hợp FPGA đại diện cho bước tiến quan trọng trong cách các hệ thống công nghiệp xử lý dữ liệu hình ảnh. Bằng cách tích hợp trực tiếp một Mảng Cổng Lập trình Trường (Field-Programmable Gate Array) vào thân camera, FPGA máy ảnh thị giác máy di chuyển các tác vụ xử lý quan trọng ra khỏi máy tính chủ và sang phần cứng song song chuyên dụng. Sự thay đổi kiến trúc này chính xác là lý do vì sao các kỹ sư và nhà tích hợp hệ thống đang đặt câu hỏi liệu camera thị giác máy tính sử dụng FPGA có thực sự tăng tốc các tác vụ xử lý ảnh thời gian thực hay không — và câu trả lời là hoàn toàn có, với điều kiện phù hợp.

Camera thị giác máy tính sử dụng FPGA không chỉ đơn thuần là một nâng cấp về độ phân giải cảm biến. Đây là một thiết kế lại nền tảng về vị trí và cách thức thực hiện phép tính ảnh. Khi một camera truyền thống chụp một khung hình, nó gửi dữ liệu pixel thô tới một máy tính cá nhân hoặc bộ vi xử lý nhúng, sau đó phần mềm chạy trên thiết bị này thực hiện các chuỗi xử lý để lọc, phát hiện hoặc phân loại đối tượng. Camera thị giác máy tính sử dụng FPGA loại bỏ phần lớn độ trễ này bằng cách thực thi các cổng logic được lập trình sẵn một cách song song ngay trên luồng dữ liệu vừa được chụp. Đối với các ứng dụng yêu cầu thời gian phản hồi ở mức microsecond, camera thị giác máy tính sử dụng FPGA mang lại lợi thế hiệu năng vượt trội.

Kiến trúc đằng sau việc tăng tốc bằng FPGA

Cách FPGA tích hợp xử lý dữ liệu hình ảnh

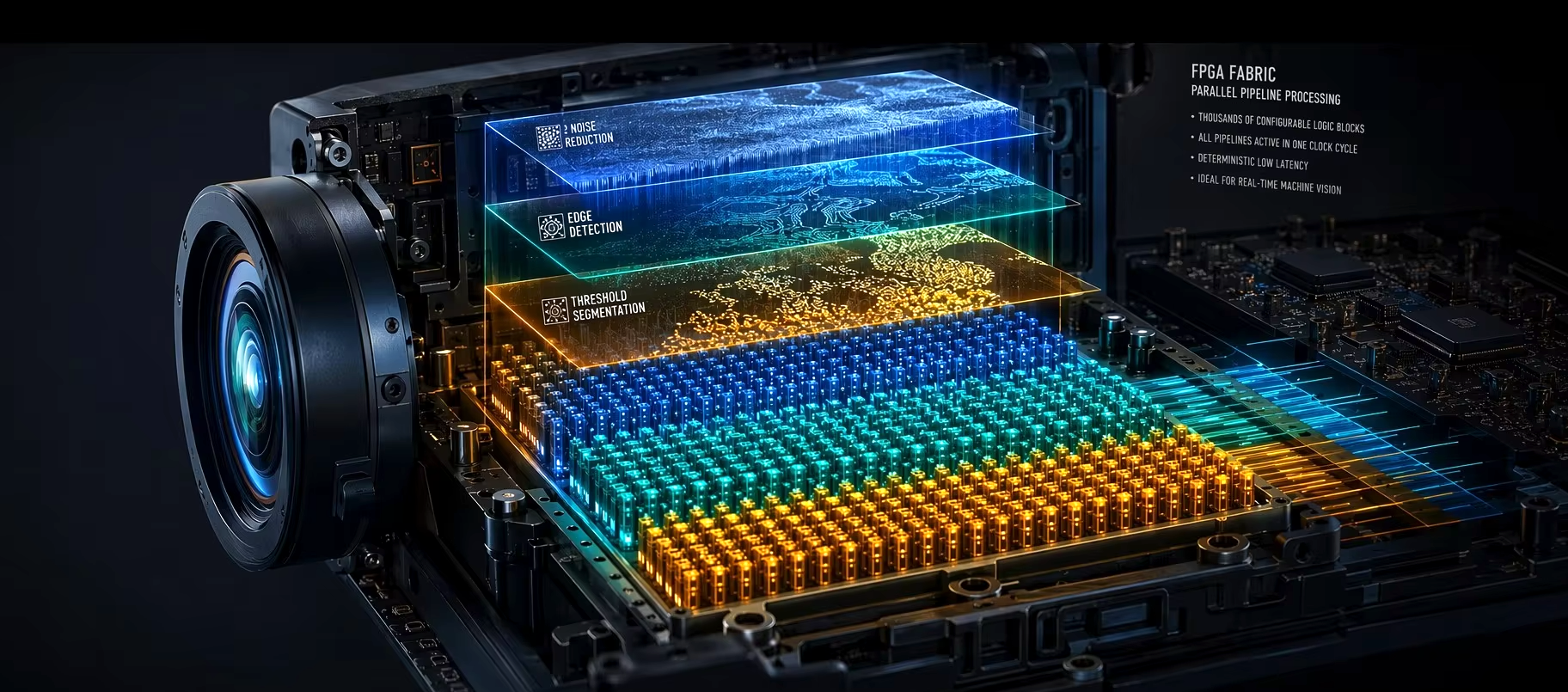

Bên trong mỗi camera thị giác máy (machine vision) sử dụng FPGA, cấu trúc FPGA bao gồm hàng nghìn khối logic có thể cấu hình để hoạt động đồng thời. Khác với CPU, vốn xử lý các lệnh theo trình tự, camera thị giác máy sử dụng FPGA thực hiện nhiều bước xử lý hình ảnh — chẳng hạn như giảm nhiễu, phát hiện cạnh và phân đoạn ngưỡng — tất cả trong một chu kỳ xung nhịp duy nhất. Chính khả năng xử lý song song này là lý do cốt lõi khiến camera thị giác máy sử dụng FPGA có thể xử lý tốc độ khung hình cao mà không bị mất dữ liệu hay gây ra độ trễ xử lý. Về bản chất, camera thị giác máy sử dụng FPGA trở thành một cảm biến thông minh thay vì một thiết bị thu nhận thụ động.

Giảm độ trễ trong kiểm tra tốc độ cao

Một trong những lợi ích dễ đo lường nhất của camera thị giác máy tính dựa trên FPGA là độ trễ cực thấp và có tính xác định cao. Trên các dây chuyền sản xuất vận hành với tốc độ cao, ngay cả độ trễ chỉ vài miligiây cũng có thể khiến một chi tiết lỗi không được phát hiện hoặc một chi tiết tốt bị loại bỏ sai. Camera thị giác máy tính dựa trên FPGA xử lý từng khung hình ngay khi khung hình đó còn chưa rời khỏi camera, nghĩa là các quyết định có thể được kích hoạt trực tiếp từ đầu ra của camera thay vì phải chờ phản hồi từ máy tính. Vòng điều khiển khép kín này chính là yếu tố làm nên giá trị đặc biệt của camera thị giác máy tính dựa trên FPGA trong các hệ thống kiểm tra quang học tự động và hệ thống phân loại chính xác.

Các tác vụ xử lý cốt lõi được tăng tốc bởi FPGA

Tiền xử lý và nâng cao chất lượng ảnh

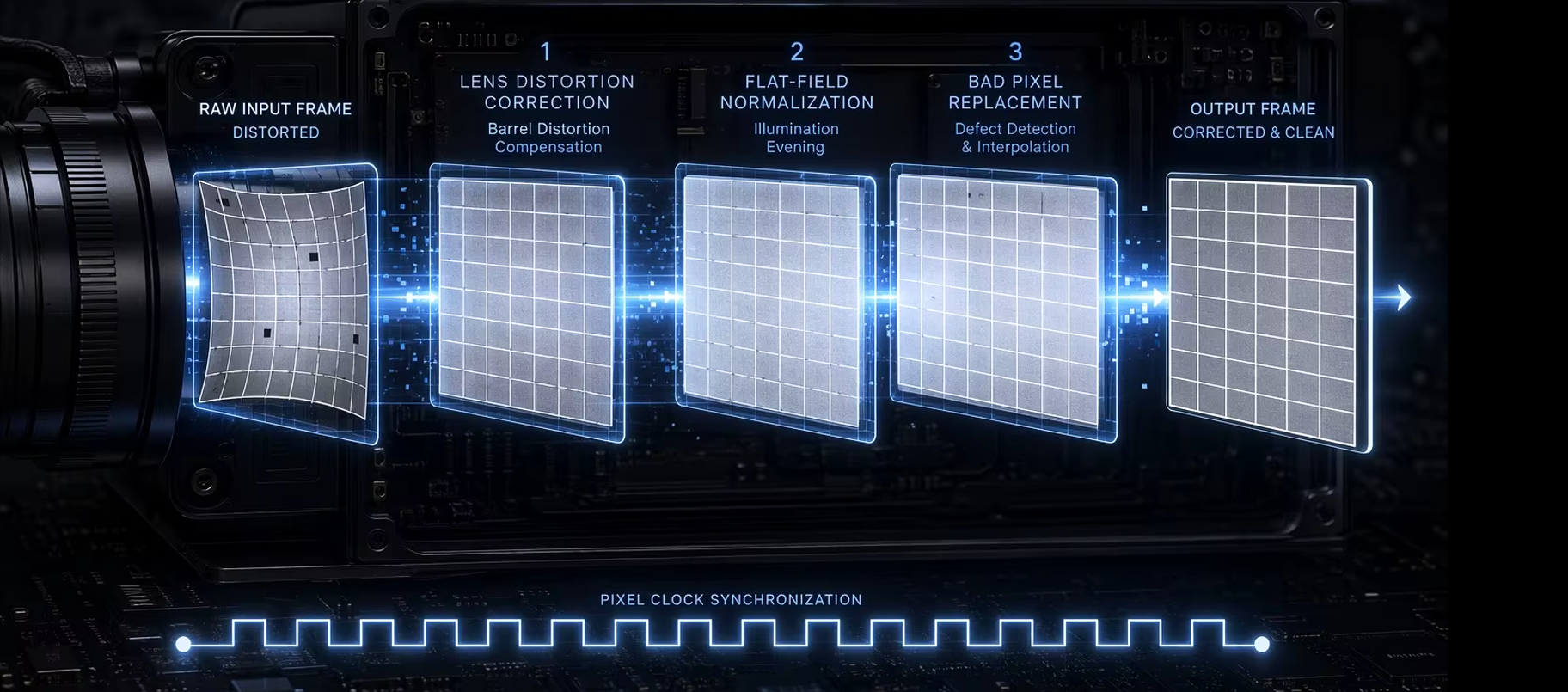

Máy ảnh thị giác máy tính dựa trên FPGA thực hiện nhiều tác vụ tiền xử lý đòi hỏi tính toán nặng trong thời gian thực. Việc hiệu chỉnh méo ống kính, chuẩn hóa đồng đều trường ảnh (flat-field normalization) và thay thế điểm ảnh lỗi đều là những thao tác mà máy ảnh thị giác máy tính dựa trên FPGA có thể thực hiện ở tốc độ xung nhịp pixel, đảm bảo rằng mọi khung hình được gửi đến hệ thống chủ đều đã được hiệu chỉnh đầy đủ và sẵn sàng cho việc phân tích. Nếu không sử dụng máy ảnh thị giác máy tính dựa trên FPGA, các tác vụ này sẽ tiêu tốn một lượng lớn chu kỳ CPU ở phía hệ thống chủ và gây ra độ trễ biến đổi tùy thuộc vào mức tải của hệ thống. Máy ảnh thị giác máy tính dựa trên FPGA hoàn toàn dồn gánh công việc này sang mình, giải phóng bộ xử lý chủ để thực hiện các tác vụ logic cấp cao hơn như phân loại hoặc báo cáo.

Trích xuất đặc trưng và logic kích hoạt

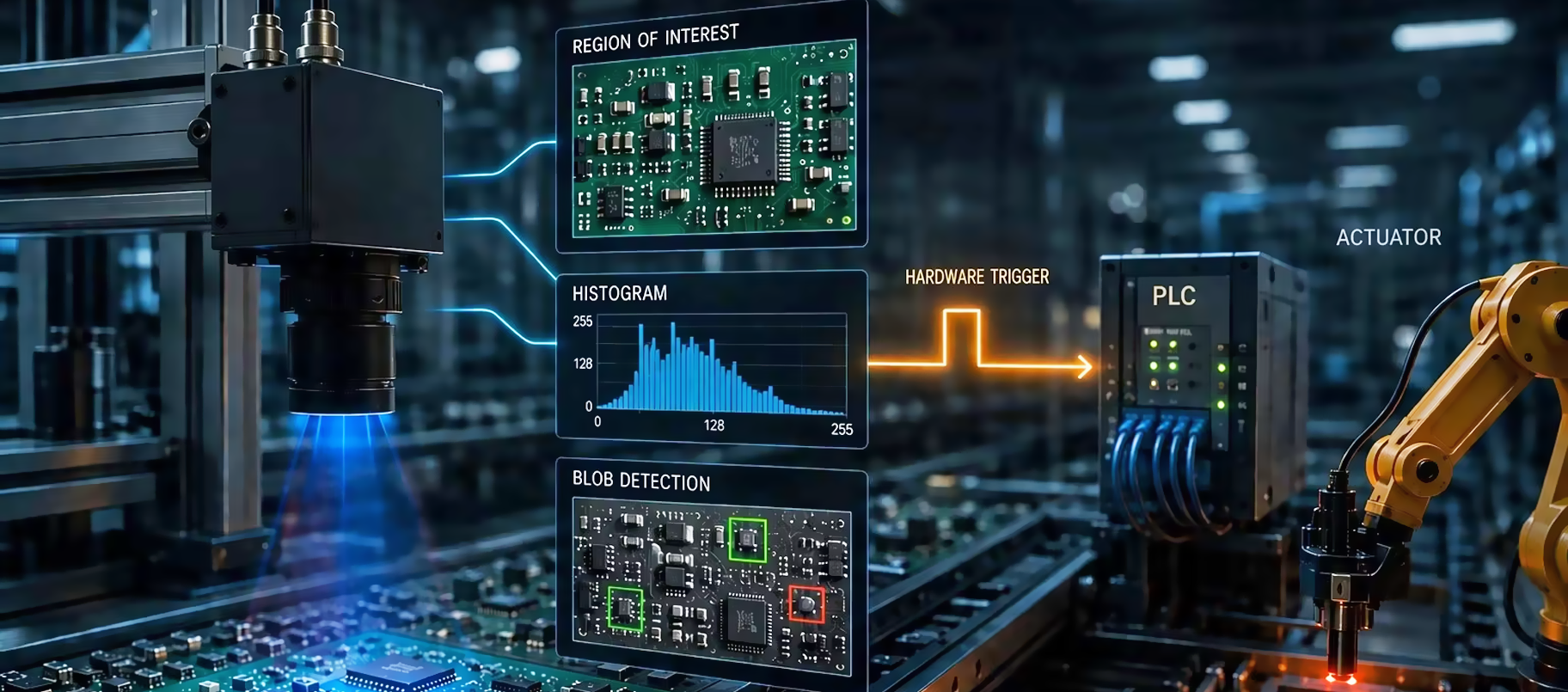

Vượt xa việc tiền xử lý đơn giản, camera thị giác máy tính dựa trên FPGA có thể thực hiện cắt vùng quan tâm (ROI), tạo biểu đồ tần số (histogram) và thậm chí cả phát hiện khối cơ bản (blob detection) ngay trước khi dữ liệu rời khỏi cảm biến. Điều này có nghĩa là trong nhiều ứng dụng, camera thị giác máy tính dựa trên FPGA chỉ gửi dữ liệu đã được lọc sẵn và có liên quan qua giao diện — giảm đáng kể yêu cầu về băng thông. Camera thị giác máy tính dựa trên FPGA cũng có thể tạo tín hiệu kích hoạt phần cứng dựa trên các đặc điểm hình ảnh được phát hiện, cho phép đồng bộ hóa thiết bị phía sau như cơ cấu chấp hành hoặc PLC mà không có độ trễ ở cấp phần mềm. Vòng phản hồi ở cấp phần cứng này là một khả năng độc đáo của camera thị giác máy tính dựa trên FPGA, điều mà các hệ thống hoàn toàn dựa trên phần mềm không thể tái tạo.

Các Ứng Dụng Công Nghiệp Nơi Camera FPGA Đạt Được Kết Quả

Kiểm tra quang học tự động và kiểm soát chất lượng

Trong sản xuất bán dẫn và điện tử, camera thị giác máy tính FPGA được triển khai rộng rãi để phát hiện khuyết tật bề mặt, kiểm tra mối hàn và đo kích thước. Camera thị giác máy tính FPGA xử lý các khung hình ở tốc độ dòng đầy đủ, phát hiện các khuyết tật nhỏ hơn một pixel với độ chính xác nhất quán bất kể sự biến đổi về năng suất sản xuất. Vì camera thị giác máy tính FPGA đưa ra quyết định kiểm tra ở cấp độ phần cứng, nên nó tích hợp trơn tru vào các kiến trúc điều khiển dựa trên PLC hiện có. Các kỹ sư tin cậy vào camera thị giác máy tính FPGA để duy trì các tiêu chuẩn chất lượng mà không làm phát sinh chi phí phần mềm gây chậm dây chuyền sản xuất.

Hướng dẫn robot và điều khiển chuyển động

Các robot cộng tác và các hệ thống chọn và đặt nhanh phụ thuộc vào camera thị giác máy tính FPGA để ước tính tư thế và định vị đối tượng theo thời gian thực. Trong những môi trường này, camera thị giác máy tính FPGA cung cấp độ trễ ổn định từ khung hình này sang khung hình khác—yếu tố then chốt đảm bảo độ ổn định của vòng điều khiển servo. Một camera thông thường dựa vào xử lý trên máy chủ sẽ gây ra hiện tượng rung (jitter) trong vòng điều khiển, làm suy giảm độ chính xác định vị. Camera thị giác máy tính FPGA loại bỏ hiện tượng rung này bằng cách cung cấp dữ liệu vị trí đã xử lý với độ trễ cố định, được đảm bảo bởi phần cứng. Khi các robot hướng tới các dung sai ngày càng chặt chẽ hơn và thời gian chu kỳ ngày càng nhanh hơn, camera thị giác máy tính FPGA trở thành một thành phần thiết yếu thay vì chỉ là một thiết bị ngoại vi đơn thuần.

Câu hỏi thường gặp

Liệu một camera thị giác máy tính FPGA có yêu cầu kỹ năng lập trình chuyên biệt không?

Cấu hình một camera thị giác máy FPGA thường liên quan đến việc sử dụng các công cụ phát triển FPGA hoặc các lõi IP có sẵn do nhà sản xuất camera cung cấp. Nhiều mẫu camera thị giác máy FPGA hiện đại đi kèm với các chức năng xử lý tiêu chuẩn đã được tải sẵn, do đó các nhà tích hợp hệ thống có thể triển khai chúng mà không cần viết lại mã FPGA từ đầu. Đối với các thuật toán tùy chỉnh nâng cao, có thể cần kỹ năng VHDL hoặc Verilog, nhưng firmware camera thị giác máy FPGA thương mại đã đáp ứng hầu hết các nhiệm vụ công nghiệp tiêu chuẩn.

Máy ảnh thị giác máy FPGA so với xử lý dựa trên GPU như thế nào?

Một GPU rất mạnh mẽ cho suy luận học sâu theo lô, nhưng lại gây ra độ trễ không xác định do hoạt động như một tài nguyên chia sẻ được quản lý bởi một ngăn xếp phần mềm. Ngược lại, camera thị giác máy (machine vision camera) dựa trên FPGA cung cấp thời gian phần cứng xác định—yếu tố thiết yếu đối với các hệ thống điều khiển thời gian thực cứng. Đối với các tác vụ yêu cầu thời gian phản hồi đảm bảo ở mức microsecond, camera thị giác máy dựa trên FPGA vượt trội hơn các phương pháp dựa trên GPU. GPU vẫn là lựa chọn ưu tiên cho các tác vụ phân loại AI phức tạp, trong khi camera thị giác máy dựa trên FPGA lại nổi bật ở khả năng xử lý tín hiệu với độ trễ thấp và đồng bộ hóa phần cứng.

Camera thị giác máy (machine vision camera) dựa trên FPGA thường hỗ trợ những chuẩn giao diện nào?

Hầu hết các mẫu máy ảnh thị giác máy tính dựa trên FPGA trong công nghiệp đều hỗ trợ GigE Vision, USB3 Vision hoặc Camera Link HS, tất cả đều bao gồm cơ chế truy cập tham số GenICam chuẩn hóa. Một số thiết kế máy ảnh thị giác máy tính dựa trên FPGA cũng hỗ trợ CoaXPress cho các ứng dụng yêu cầu băng thông cực cao. Việc lựa chọn giao diện ảnh hưởng đến tốc độ khung hình tối đa và khoảng cách cáp, nhưng kiến trúc bên trong của máy ảnh thị giác máy tính dựa trên FPGA luôn nhất quán trên mọi loại giao diện, luôn cung cấp dữ liệu hình ảnh đã được xử lý sơ bộ tới hệ thống chủ.
