Tại sao một camera thị giác máy có điều khiển tự động khẩu độ thích nghi tốt hơn với sự thay đổi về ánh sáng?

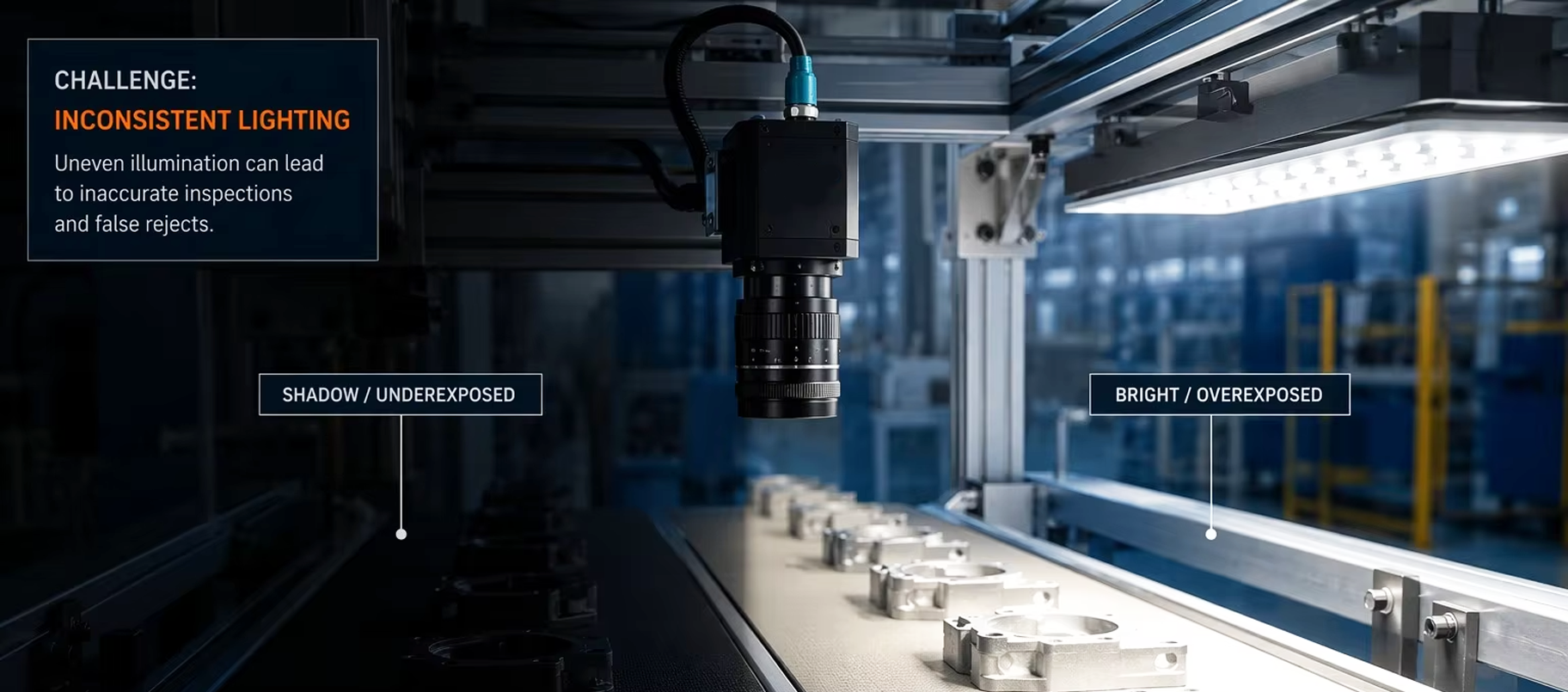

Một máy ảnh thị giác máy được triển khai trong môi trường công nghiệp thực tế hiếm khi hoạt động dưới điều kiện chiếu sáng hoàn toàn ổn định. Các dây chuyền băng tải di chuyển giữa vùng bóng và vùng ánh sáng trực tiếp, các hệ thống kiểm tra ngoài trời phải đối mặt với sự thay đổi do mây che và ánh sáng mặt trời, còn sàn nhà máy thì có những khu vực chiếu sáng không đồng đều. Khi một máy ảnh thị giác máy không có khả năng phản ứng với những biến đổi này, chất lượng hình ảnh suy giảm, độ chính xác trong phát hiện khuyết tật giảm xuống và toàn bộ quy trình kiểm tra trở nên thiếu tin cậy.

Điều khiển tự động khẩu độ là một cơ chế phần cứng và firmware được tích hợp sẵn trong camera thị giác máy, tự động điều chỉnh khẩu độ ống kính để phản ứng với cường độ ánh sáng môi trường. Khác với các hệ thống có khẩu độ cố định, camera thị giác máy được trang bị chức năng điều khiển tự động khẩu độ liên tục giám sát lượng ánh sáng đi vào và điều chỉnh kích thước khẩu độ nhằm duy trì mức phơi sáng ổn định. Khả năng này không phải là một tính năng cao cấp — mà là yêu cầu kỹ thuật cốt lõi đối với bất kỳ camera thị giác máy nào dự kiến hoạt động đáng tin cậy trong các môi trường có ánh sáng thay đổi.

Cơ Chế Hoạt Động Của Điều Khiển Tự Động Khẩu Độ Trong Camera Thị Giác Máy

Vòng Phản Hồi Đằng Sau Việc Điều Chỉnh Khẩu Độ

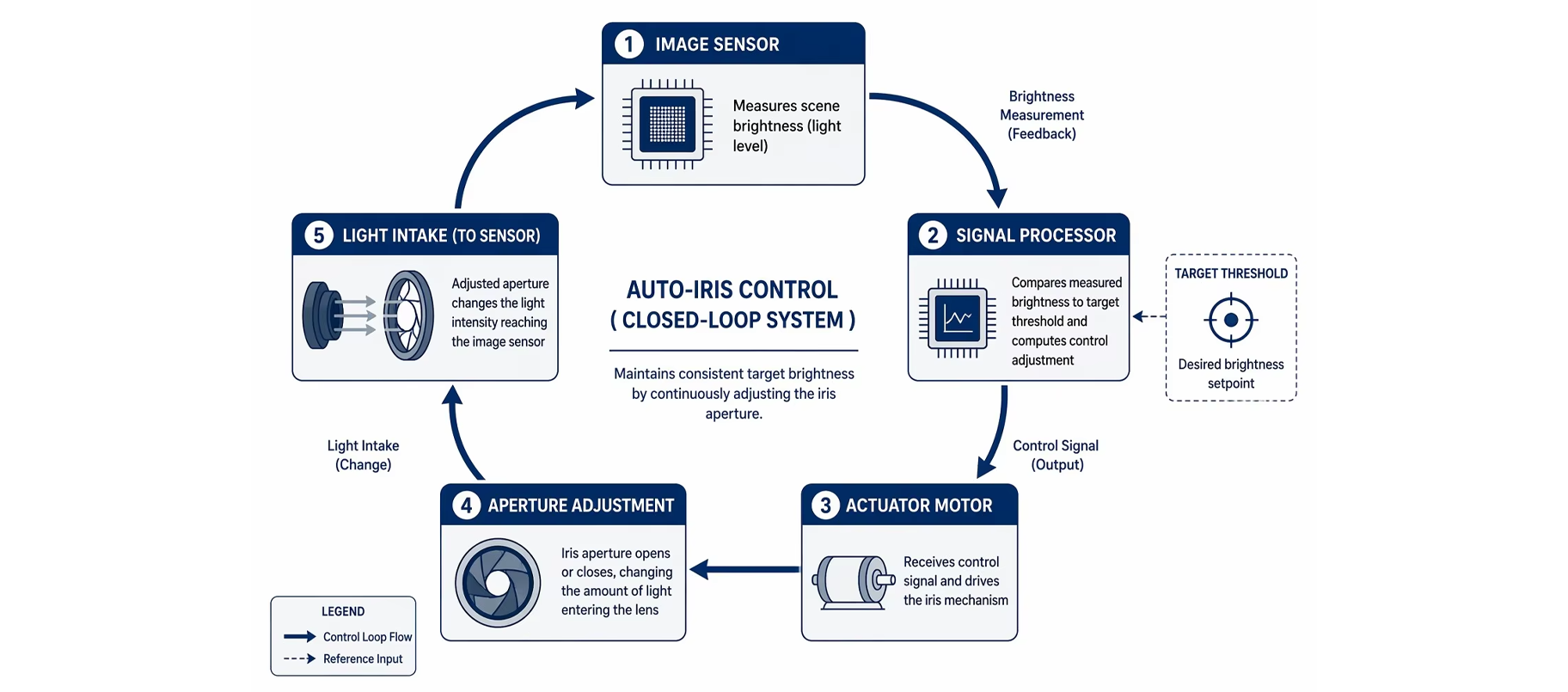

Mọi camera thị giác máy với điều khiển khẩu độ tự động đều dựa vào hệ thống phản hồi vòng kín. Cảm biến camera thị giác máy liên tục đo độ sáng của khung hình được chụp. Khi độ sáng phát hiện vượt ngưỡng mục tiêu, camera thị giác máy sẽ gửi tín hiệu tới bộ điều khiển ống kính để thu nhỏ khẩu độ. Khi độ sáng giảm xuống dưới mức mong muốn, camera thị giác máy sẽ mở rộng khẩu độ để cho phép nhiều ánh sáng hơn đi vào. Chu kỳ điều chỉnh liên tục này cho phép camera thị giác máy phản ứng với các thay đổi về ánh sáng theo thời gian thực, thường trong vài mili giây.

Độ chính xác của vòng phản hồi này là yếu tố then chốt. Một camera thị giác máy có cơ chế điều khiển khẩu độ tự động được hiệu chỉnh kém sẽ tạo ra các giá trị phơi sáng dao động, dẫn đến hình ảnh nhấp nháy làm nhiễu loạn các thuật toán xử lý ở giai đoạn sau. Một camera thị giác máy được thiết kế tốt sẽ hiệu chuẩn vòng phản hồi sao cho hội tụ nhanh chóng mà không bị vượt quá mức, đảm bảo mỗi khung hình đều được phơi sáng nhất quán bất kể sự biến động của ánh sáng môi trường.

Tích hợp với Độ khuếch đại Cảm biến và Tốc độ Màn trập

Điều khiển tự động khẩu độ trên camera thị giác máy không hoạt động độc lập. Thông thường, chức năng này hoạt động song song với tốc độ màn trập điện tử và thiết lập độ khuếch đại cảm biến của camera. Khi camera thị giác máy phát hiện một đợt sáng đột ngột, khẩu độ tự động sẽ thu nhỏ trước tiên. Nếu chỉ thu nhỏ khẩu độ là chưa đủ, camera thị giác máy cũng có thể giảm độ khuếch đại cảm biến hoặc rút ngắn thời gian mở màn trập. Phản ứng theo từng lớp như vậy khiến camera thị giác máy có chức năng khẩu độ tự động linh hoạt hơn nhiều so với camera chỉ dựa vào điều chỉnh độ khuếch đại phần mềm — vốn gây ra các hiện tượng nhiễu ở mức khuếch đại cao.

Lý do Ánh sáng Thay đổi Đặc biệt Gây Khó khăn cho Camera Thị giác Máy

Vấn đề Quá phơi và Thiếu phơi

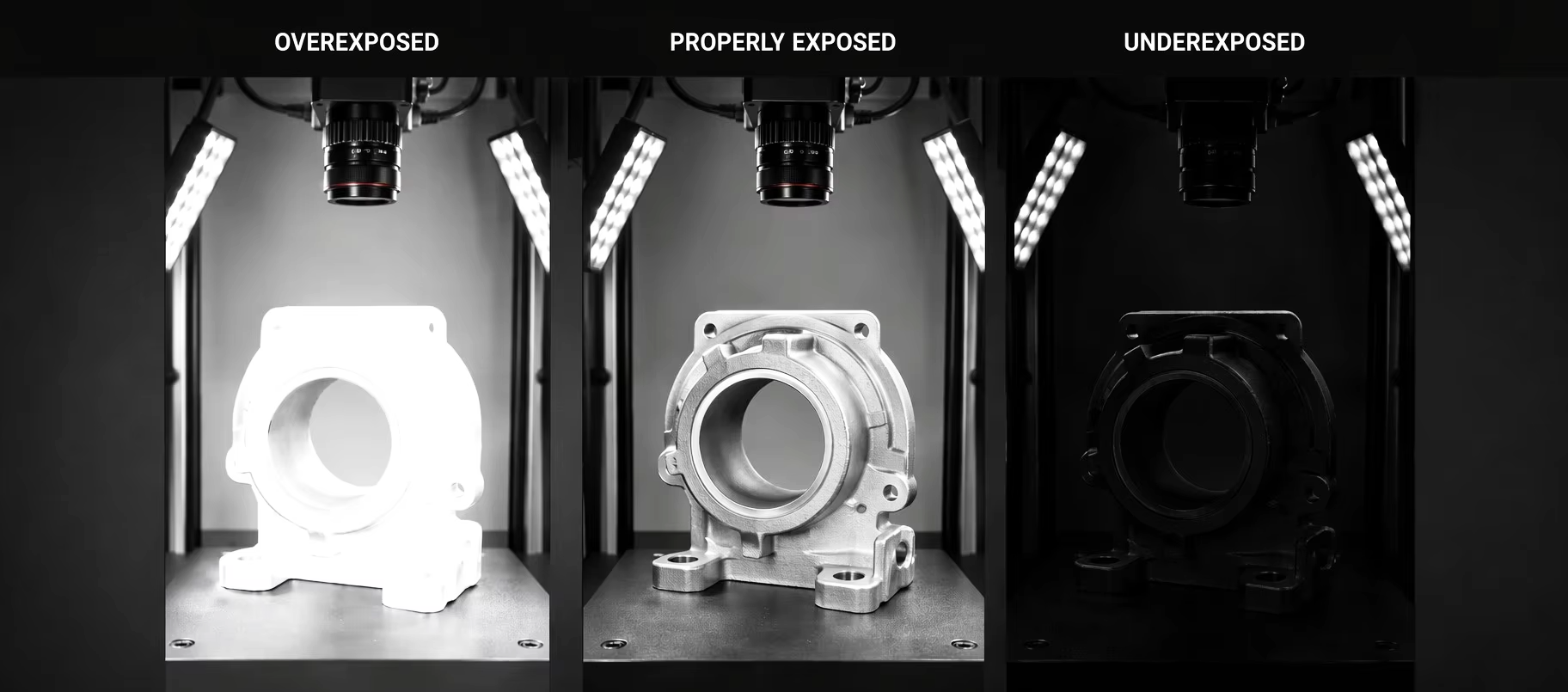

Bất kỳ camera thị giác máy nào không có khả năng điều khiển ánh sáng thích ứng đều dễ gặp hai dạng lỗi: phơi sáng quá mức và phơi sáng thiếu. Một camera thị giác máy bị phơi sáng quá mức sẽ tạo ra các vùng sáng chói, khiến các chi tiết bề mặt quan trọng biến mất. Một camera thị giác máy bị phơi sáng thiếu sẽ tạo ra những hình ảnh tối và nhiễu, khiến các khuyết tật có độ tương phản thấp trở nên vô hình. Cả hai tình huống này đều làm suy yếu nhiệm vụ cốt lõi của camera thị giác máy — cung cấp những hình ảnh sắc nét và nhất quán nhằm hỗ trợ các quyết định tự động chính xác.

Trong các môi trường mà cường độ ánh sáng có thể thay đổi tới vài bậc chỉ trong vài giây, một camera thị giác máy cố định đơn thuần không thể theo kịp. Điều khiển khẩu độ tự động giải quyết vấn đề này bằng cách cho phép camera thị giác máy theo dõi và thích ứng động với những thay đổi thực tế về độ chiếu sáng. Dù camera thị giác máy được lắp đặt gần cửa sổ, dọc theo dây chuyền kiểm tra trên mái nhà hay bên trong cơ sở có hệ thống chiếu sáng nhân tạo thay đổi, điều khiển khẩu độ tự động luôn đảm bảo camera thị giác máy ghi hình trong phạm vi phơi sáng sử dụng được.

Hiệu ứng mờ chuyển động và sự đánh đổi về độ sâu trường ảnh

Một lợi thế của chức năng tự điều chỉnh khẩu độ (auto-iris) trên camera thị giác máy không được đánh giá đúng mức là tác động của nó đến độ sâu trường ảnh. Khi camera thị giác máy thu nhỏ khẩu độ để bù cho điều kiện ánh sáng mạnh, độ sâu trường ảnh tự nhiên tăng lên. Điều này có nghĩa là camera thị giác máy ghi hình rõ nét hơn trên một dải khoảng cách vật thể rộng hơn — một lợi ích trực tiếp cho các nhiệm vụ kiểm tra liên quan đến các chi tiết ở các độ cao khác nhau. Ngược lại, khi camera thị giác máy mở rộng khẩu độ trong điều kiện ánh sáng yếu, độ sâu trường ảnh giảm đi, nhưng lượng ánh sáng thu được vẫn đủ để đảm bảo phơi sáng sạch. Sự đánh đổi này được camera thị giác máy quản lý tự động mà không cần can thiệp thủ công từ người vận hành.

Các ứng dụng thực tế yêu cầu camera thị giác máy có chức năng điều khiển tự động khẩu độ

Hệ thống kiểm tra ngoài trời và bán ngoài trời

Một camera thị giác máy được sử dụng trong kiểm tra ngoài trời phải đối mặt với sự thay đổi liên tục của ánh sáng do thời tiết, thời điểm trong ngày và góc chiếu của mặt trời theo mùa. Nếu không có chức năng tự động điều chỉnh khẩu độ (auto-iris), camera thị giác máy sẽ cần hiệu chuẩn lại thủ công thường xuyên, gây ra thời gian ngừng hoạt động tốn kém. Với chức năng auto-iris, camera thị giác máy tự điều chỉnh để thích nghi với lớp sương mù buổi sáng, ánh chói buổi chiều và ánh sáng khuếch tán khi trời nhiều mây—mà không cần can thiệp của người vận hành. Việc kiểm tra tấm pin mặt trời, quét bề mặt phương tiện và các dây chuyền phân loại trong nông nghiệp đều hưởng lợi đáng kể từ camera thị giác máy có khả năng này.

Môi trường sản xuất có nhiều nguồn ánh sáng kết hợp

Bên trong các nhà máy, một camera thị giác máy có thể quét các sản phẩm đang di chuyển giữa khu vực bốc dỡ được chiếu sáng mạnh và trạm lắp ráp có ánh sáng yếu. Mỗi lần chuyển tiếp như vậy đều là một thách thức đối với camera thị giác máy có khẩu độ cố định. Trong khi đó, camera thị giác máy được trang bị cơ chế tự điều chỉnh khẩu độ (auto-iris) xử lý vấn đề này một cách liền mạch, duy trì chất lượng hình ảnh ổn định trên toàn bộ dây chuyền sản xuất. Kiểm tra linh kiện điện tử, xác minh bao bì dược phẩm và lắp ráp các bộ phận ô tô là những môi trường sản xuất nơi camera thị giác máy có khả năng điều khiển tự động khẩu độ mang lại những cải thiện đáng kể và có thể đo lường được về tính nhất quán trong việc phát hiện khuyết tật.

Câu hỏi thường gặp

Liệu một camera thị giác máy có thể sử dụng điều khiển thời gian phơi sáng bằng phần mềm thay vì cơ chế tự điều chỉnh khẩu độ (auto-iris) không?

Điều khiển độ phơi sáng dựa trên phần mềm trong camera thị giác máy điều chỉnh độ khuếch đại và tốc độ màn trập một cách điện tử mà không thay đổi khẩu độ vật lý. Mặc dù phương pháp này triển khai nhanh hơn, nhưng lại gây ra nhiễu cảm biến ở các mức độ khuếch đại cao. Một camera thị giác máy có chức năng điều khiển tự động khẩu độ (auto-iris) tránh việc tăng độ khuếch đại quá mức bằng cách điều chỉnh lượng ánh sáng đi vào một cách vật lý, từ đó tạo ra hình ảnh sạch hơn trong các điều kiện có dải động rộng.

Việc điều khiển tự động khẩu độ (auto-iris) có ảnh hưởng đến tốc độ của camera thị giác máy trong các dây chuyền sản xuất có năng suất cao hay không?

Các cơ chế điều khiển tự động khẩu độ (auto-iris) hiện đại trong camera thị giác máy được thiết kế để hội tụ trong vòng vài mili-giây, do đó phù hợp với các dây chuyền sản xuất vận hành ở tốc độ cao. Camera thị giác máy điều chỉnh khẩu độ mà không làm gián đoạn việc chụp khung hình, đảm bảo duy trì năng suất tổng thể. Tuy nhiên, việc lựa chọn một camera thị giác máy có bộ điều khiển khẩu độ phản hồi nhanh là rất quan trọng đối với các ứng dụng có sự thay đổi ánh sáng diễn ra cực kỳ nhanh.

Việc điều khiển tự động khẩu độ (auto-iris) có cần thiết cho mọi ứng dụng sử dụng camera thị giác máy hay không?

Không phải mọi ứng dụng camera thị giác máy đều yêu cầu điều khiển khẩu độ tự động. Trong các môi trường phòng thí nghiệm được kiểm soát với ánh sáng nhân tạo ổn định và đồng đều, một camera thị giác máy có khẩu độ cố định cùng các thiết lập phơi sáng tĩnh đã được hiệu chỉnh tốt có thể hoạt động đầy đủ. Khẩu độ tự động trở nên thiết yếu khi camera thị giác máy phải vận hành trong phạm vi rộng các điều kiện chiếu sáng mà không cần cấu hình lại thủ công liên tục.
