Loại ngàm ống kính nào (ngàm C hay ngàm F) phù hợp với camera thị giác máy của bạn dành cho cảm biến lớn?

Việc lựa chọn ngàm đúng cho ống kính máy ảnh là một trong những quyết định phần cứng quan trọng nhất bạn sẽ thực hiện khi xây dựng hệ thống hình ảnh hiệu năng cao. Khi kích thước cảm biến ngày càng tăng trong các camera công nghiệp hiện đại, loại ngàm trực tiếp ảnh hưởng đến chất lượng hình ảnh, phạm vi phủ sóng và khả năng tương thích hệ thống lâu dài. Việc hiểu rõ sự khác biệt giữa ngàm C và ngàm F là điều thiết yếu trước khi bạn lựa chọn bất kỳ ống kính thị giác máy nào cho ứng dụng của mình.

Một ống kính thị giác máy hoạt động tối ưu chỉ khi được ghép nối với một đế tương thích và một cảm biến mà nó có thể phủ kín hoàn toàn. Với việc nhanh chóng áp dụng các cảm biến độ phân giải cao, định dạng lớn trong kiểm tra công nghiệp, tự động hóa nhà máy và hình ảnh khoa học, khoảng cách giữa khả năng của đế C-mount và đế F-mount đã trở thành yếu tố quyết định. Hướng dẫn này trình bày chi tiết những khác biệt về mặt vật lý và quang học giữa hai tiêu chuẩn đế và giúp bạn xác định loại đế ống kính thị giác máy nào phù hợp với camera và kích thước cảm biến của bạn.

Hiểu rõ tiêu chuẩn C-Mount và F-Mount

Ống kính thị giác máy C-Mount

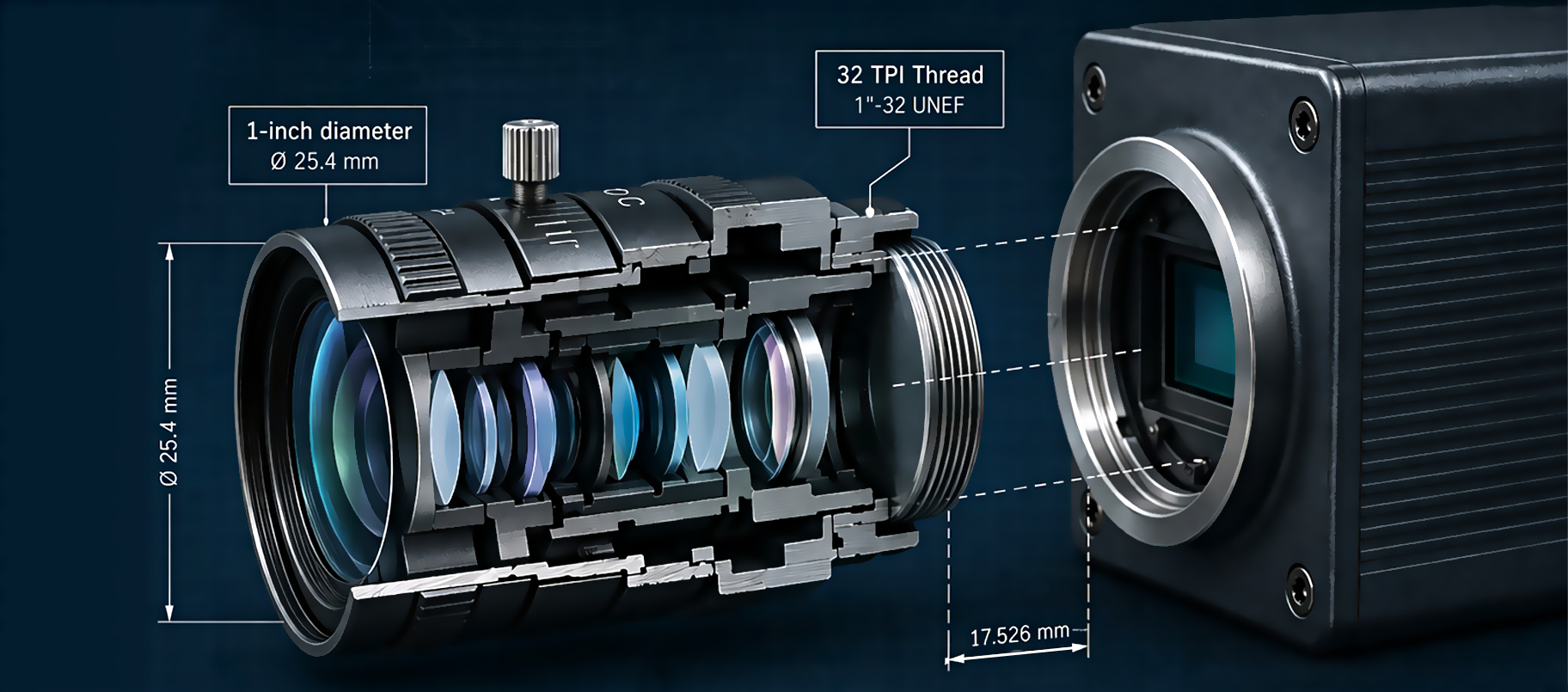

Khe cắm C là tiêu chuẩn truyền thống dành cho lĩnh vực hình ảnh công nghiệp và vẫn là một trong những giao diện được sử dụng phổ biến nhất hiện nay cho các ống kính thị giác máy. Một ống kính thị giác máy loại khe cắm C có ren đường kính 1 inch với bước ren 32 ren trên mỗi inch và khoảng cách tiêu cự mặt bích là 17,526 mm. Thiết kế nhỏ gọn này khiến ống kính thị giác máy loại khe cắm C rất phù hợp với các thân máy ảnh nhỏ hơn cũng như các hệ thống chụp ảnh nhẹ, tiết kiệm chi phí. Phần lớn các máy ảnh công nghiệp ở phân khúc đầu vào và tầm trung đều có thể lắp trực tiếp ống kính thị giác máy loại khe cắm C mà không cần bộ chuyển đổi nào.

Tuy nhiên, ống kính thị giác máy ảnh kiểu C-mount có vòng ảnh giới hạn. Các thông số kỹ thuật tiêu chuẩn của C-mount hỗ trợ vòng ảnh tối đa khoảng 1 inch, tương ứng với các cảm biến ở định dạng 1 inch. Khi một ống kính thị giác máy ảnh có giao diện C-mount được ghép nối với cảm biến có kích thước vượt quá vòng ảnh này, hiện tượng viền tối (vignetting) và tối ở góc sẽ trở thành vấn đề nghiêm trọng. Đối với các cảm biến định dạng lớn, ống kính thị giác máy ảnh tiêu chuẩn kiểu C-mount thường không thể cung cấp độ sáng đồng đều trên toàn bộ diện tích cảm biến.

Ống kính thị giác máy ảnh kiểu F-Mount

Giao diện F-mount, ban đầu được phát triển cho các máy ảnh SLR phim 35 mm, đã trở thành một tiêu chuẩn phổ biến trong lĩnh vực thị giác máy nhờ khả năng hỗ trợ các cảm biến định dạng lớn. Một ống kính thị giác máy F-mount sử dụng giao diện kiểu chốt xoay (bayonet) với khoảng cách tiêu cự mặt bích là 46,5 mm. Đường kính lớn hơn của giao diện F-mount trên ống kính thị giác máy cho phép ống kính tạo ra vòng ảnh rộng hơn nhiều, thường phủ kín các cảm biến từ kích thước 1,1 inch đến định dạng toàn khung (full-frame) 35 mm. Điều này khiến ống kính thị giác máy F-mount trở thành lựa chọn ưu tiên cho các camera độ phân giải cao được sử dụng trong kiểm tra bán dẫn, kiểm tra màn hình phẳng và kiểm tra dải vật liệu diện tích lớn.

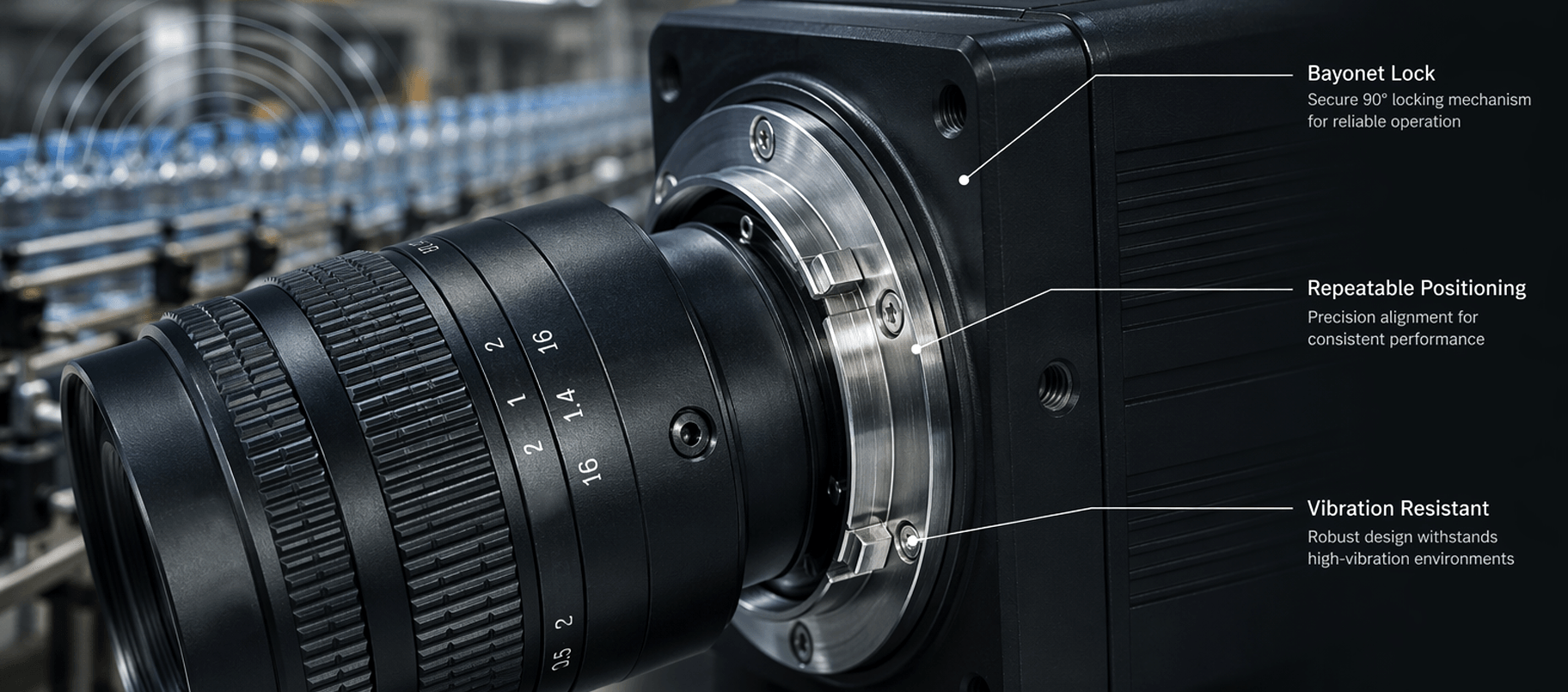

Một ống kính thị giác máy ảnh gắn bằng ngàm F thường cũng mang lại độ cứng cơ học cao hơn. Cơ chế khóa kiểu ngàm (bayonet) của ống kính thị giác máy ảnh gắn bằng ngàm F cung cấp vị trí ổn định và lặp lại chính xác hơn so với các ngàm ren vít, điều này đặc biệt quan trọng trong các môi trường sản xuất dễ rung động. Khi bạn cần một ống kính thị giác máy ảnh luôn duy trì độ căn chỉnh chính xác trong suốt quá trình vận hành liên tục, thiết kế ngàm F rõ ràng mang lại những lợi thế vượt trội.

Kích thước cảm biến và vùng phủ ảnh

Tại sao kích thước cảm biến quyết định lựa chọn ngàm ống kính thị giác máy ảnh của bạn

Vòng tròn ảnh của một ống kính thị giác máy phải bằng hoặc lớn hơn kích thước đường chéo của cảm biến mà nó bao phủ. Nếu bạn đang sử dụng cảm biến kích thước 1/2 inch hoặc 2/3 inch, thường thì ống kính thị giác máy loại C-mount là đủ. Các cảm biến nhỏ hơn này nằm hoàn toàn trong khả năng bao phủ của ống kính thị giác máy tiêu chuẩn loại C-mount, và thiết kế nhỏ gọn giúp giữ chi phí hệ thống ở mức thấp. Đối với các ứng dụng có kích thước cảm biến ở mức trung bình, ống kính thị giác máy loại C-mount vẫn là lựa chọn thực tế và kinh tế.

Khi máy ảnh của bạn sử dụng cảm biến lớn hơn 1 inch, tình hình sẽ thay đổi đáng kể. Một ống kính thị giác máy (machine vision lens) có giao diện C-mount sẽ gặp khó khăn trong việc phủ kín toàn bộ cảm biến kích thước 4/3 inch, APS-C hoặc full-frame mà không xảy ra hiện tượng tối góc (vignetting). Trong những trường hợp này, ống kính thị giác máy có giao diện F-mount trở thành giải pháp kỹ thuật phù hợp. Ống kính thị giác máy F-mount tạo ra vòng ảnh (image circle) lớn hơn, đủ để bao phủ toàn bộ đường chéo của cảm biến, từ đó duy trì độ sắc nét và độ đồng đều trên toàn bộ vùng ảnh, kể cả các góc. Việc lựa chọn sai loại ngàm ống kính thị giác máy so với kích thước cảm biến sẽ làm giảm độ chính xác trong đo lường cũng như hiệu suất phát hiện khuyết tật.

Tính toán yêu cầu về vòng ảnh (image circle) cho ống kính thị giác máy

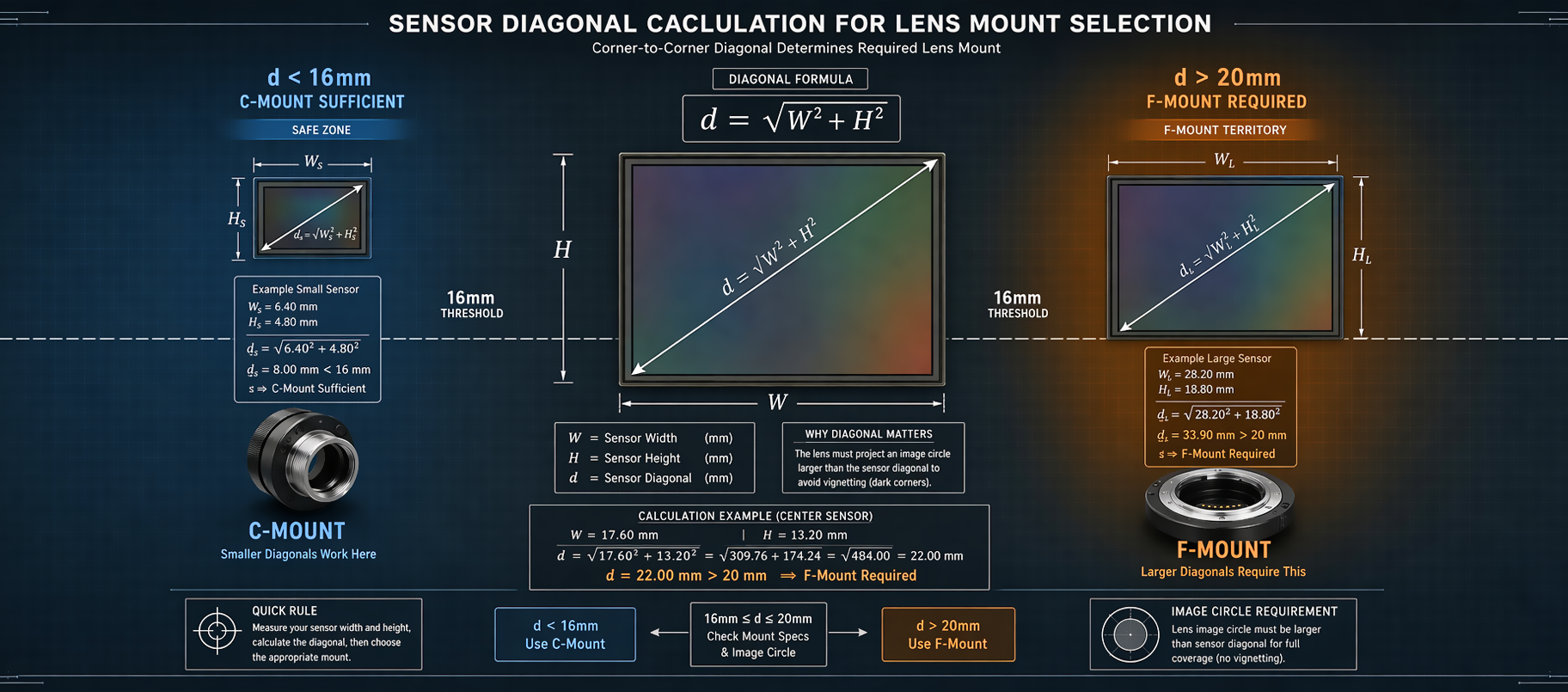

Trước khi chọn ống kính thị giác máy, hãy tính đường chéo cảm biến bằng chiều rộng và chiều cao của vùng cảm biến hoạt động. Nếu đường chéo cảm biến của bạn vượt quá 16 mm, bạn có khả năng đang bước vào vùng mà chỉ ống kính thị giác máy với ngàm F mới đảm bảo phủ kín toàn bộ hình ảnh. Nhiều cảm biến độ phân giải cao hiện đại, được sử dụng cùng ống kính thị giác máy trong các ứng dụng kiểm tra chính xác, có đường chéo vượt quá 20 mm, khiến ống kính thị giác máy với ngàm F trở thành tiêu chuẩn cho các nền tảng này. Luôn xác minh thông số vòng ảnh (image circle) được nêu trong bảng dữ liệu kỹ thuật (datasheet) của ống kính thị giác máy trước khi hoàn tất việc lựa chọn phần cứng.

Các tiêu chí lựa chọn thực tế cho ứng dụng của bạn

Khi nào nên chọn ống kính thị giác máy với ngàm C

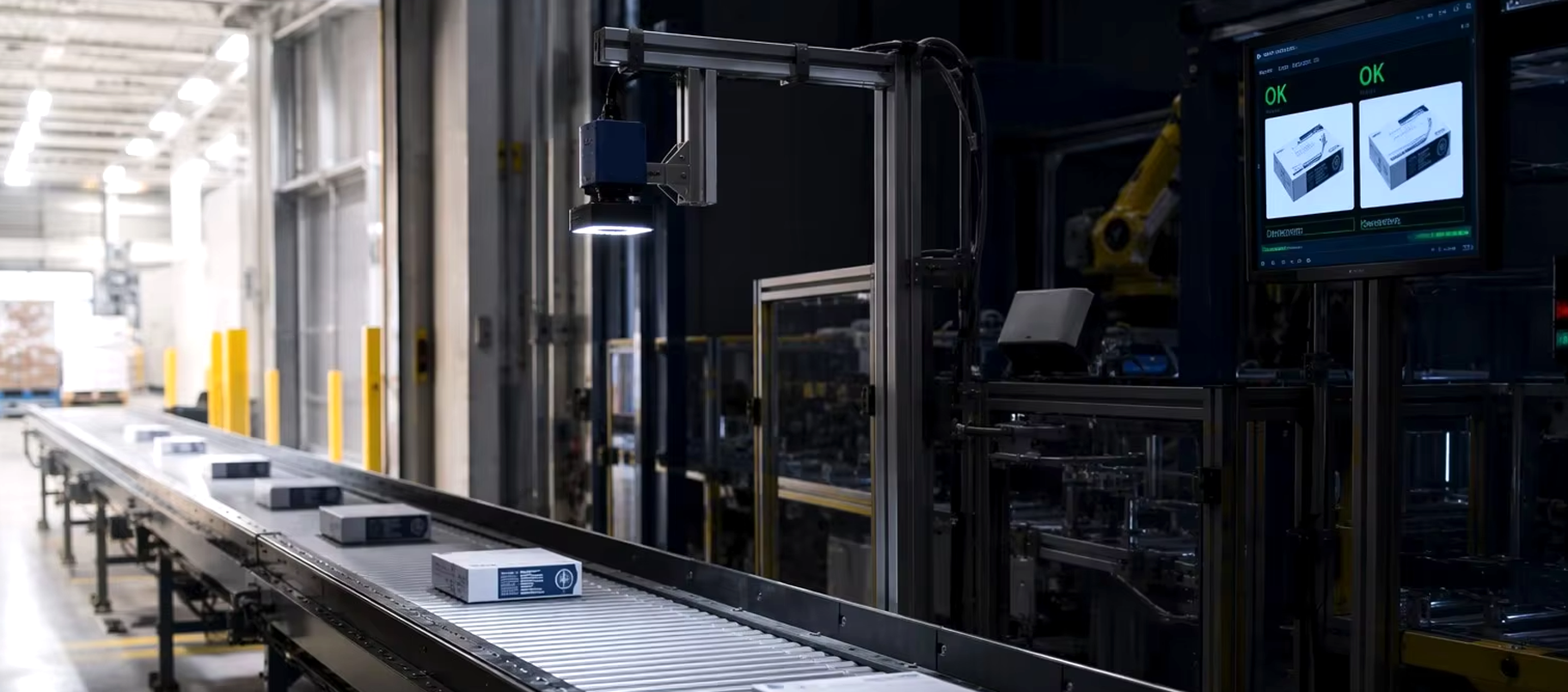

Ống kính thị giác máy tính kiểu C-mount là lựa chọn phù hợp khi camera của bạn sử dụng cảm biến có kích thước 1 inch hoặc nhỏ hơn, khi trọng lượng và độ gọn nhẹ của hệ thống là yếu tố quan trọng, và khi bạn cần giải pháp bao phủ chi phí hiệu quả. Các camera dùng trên dây chuyền sản xuất để kiểm tra nhãn, đọc mã vạch hoặc xác minh sự hiện diện của linh kiện thường sử dụng ống kính thị giác máy tính kiểu C-mount vì kích thước cảm biến trong các ứng dụng này vẫn ở mức khiêm tốn. Việc sẵn có rộng rãi các lựa chọn ống kính thị giác máy tính kiểu C-mount với nhiều tiêu cự và khẩu độ khác nhau giúp việc tìm nguồn cung linh hoạt và tiết kiệm chi phí.

Khi nào nên chọn ống kính thị giác máy tính kiểu F-mount

Một ống kính thị giác máy F-mount là lựa chọn phù hợp cho các camera có cảm biến lớn được sử dụng trong các nhiệm vụ kiểm tra yêu cầu cao. Nếu hệ thống của bạn sử dụng camera độ phân giải 5 megapixel trở lên với cảm biến định dạng lớn, ống kính thị giác máy F-mount sẽ cung cấp vòng ảnh và hiệu năng quang học cần thiết. Các ứng dụng như kiểm tra bảng mạch in (PCB), chụp ảnh tế bào quang điện mặt trời và kiểm tra quang học tự động trên các bề mặt lớn đều phụ thuộc vào ống kính thị giác máy F-mount để duy trì độ phân giải đồng đều từ mép này sang mép kia. Khi năng suất, độ chính xác và khoản đầu tư vào cảm biến đều ở mức cao, ống kính thị giác máy F-mount vừa bảo vệ chất lượng hình ảnh vừa đảm bảo lợi tức đầu tư.

Câu hỏi thường gặp

Ống kính thị giác máy C-mount có thể hoạt động với camera F-mount không?

Một ống kính thị giác máy C-mount không thể gắn trực tiếp vào thân máy ảnh F-mount mà không cần bộ chuyển đổi, và ngay cả khi sử dụng bộ chuyển đổi, vòng ảnh của ống kính thị giác máy C-mount cũng sẽ không đủ lớn để bao phủ cảm biến có kích thước lớn hơn. Bạn sẽ gặp hiện tượng viền tối (vignetting) nghiêm trọng. Đối với các máy ảnh có cảm biến lớn, hãy luôn chọn ống kính thị giác máy F-mount được thiết kế phù hợp với kích thước vòng ảnh yêu cầu.

Kích thước cảm biến tối đa mà một ống kính thị giác máy C-mount có thể bao phủ là bao nhiêu?

Một ống kính thị giác máy C-mount tiêu chuẩn được thiết kế để bao phủ các cảm biến có kích thước tối đa định dạng 1 inch, tương ứng với đường chéo khoảng 16 mm. Một số thiết kế ống kính thị giác máy C-mount chuyên dụng cho định dạng lớn có thể mở rộng phạm vi bao phủ hơi vượt mức này, nhưng đối với các cảm biến lớn hơn 1 inch, ống kính thị giác máy F-mount là lựa chọn đáng tin cậy và chính xác về mặt quang học hơn.
